ПРОДУКЦИЯ

Young Tech - всегда ваш лучший партнер
для достижения конкурентного преимущества

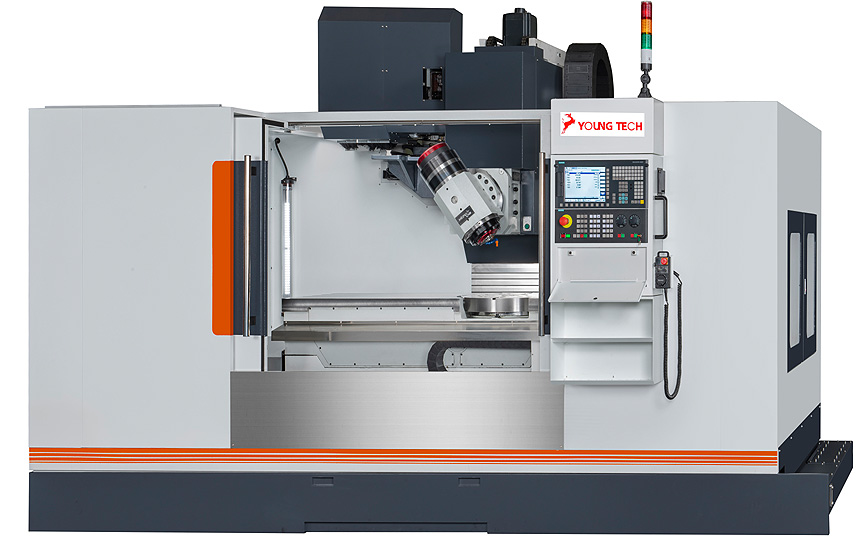

4+1 осевые фрезерные обрабатывающие центры

TR-1568

Запрос E-Catalog

Спецификации:

Сконструированы с высокой жесткостью

  • Продуманная конструкция станка, рассчитанная методом конечных элементов, обеспечивает максимальную стабильность работы за счёт равномерного распределения нагрузки и высокую точность обработки.
  • Несущие части изготовлены из чугуна Миханит, который обладает высокой прочностью на растяжение, отличной износостойкостью и длительным сроком службы.
  • Направляющие осей - линейные роликовые качения, ширина 45мм, на оси X - 2шт., 6 кареток, на осях YZ - 2шт., 4 каретки, производство Тайвань (не Китай).
  • Уравновешенная противовесом ось Z обеспечивает очень плавное движение при ускоренном ходе и рабочей подаче.
  • Для устранения люфтов используются шариковые винты PMI или Hiwin диам. 40мм, шаг 10мм, с преднатянутыми двойными гайками и серво двигатели на трех осях.
  • Направляющие защищены, охлаждающая жидкость и стружка тщательно отводятся от направляющих для увеличения срока службы станка.
  • Масло и охлаждающая жидкость разделяются маслоотделителем для обеспечения чистой рабочей зоны.
  • В шпинделе установлены точные радиально-упорные шарикоподшипники класса Р4 (Передние: 4 шт, задние: 2 шт), изготовленные из стального сплава высокого качества, подвергнутого термической обработке для длительного времени работы на высокой скорости.
  • Шпиндель смазывается специальной смазкой и циркулярно охлаждается маслом через рубашку шпинделя, что обеспечиват минимальное тепловыделение и точность и стабильность при постоянной температуре при высокоскоростной обработке и резании в тяжелых условиях.
  • Конус шпинделя продувается воздухом, чтобы предотвратить загрязнение охлаждающей жидкостью или стружкой. Это также гарантирует точность шпинделя и длительный срок его службы.

Высокая точность, высокая жесткость шпинделя

  • В шпинделе установлены точные радиально-упорные шарикоподшипники класса Р4 (Передние: 4 шт, задние: 2 шт), изготовленные из стального сплава высокого качества, подвергнутого термической обработке для длительного времени работы на высокой скорости.
  • Шпиндель смазывается специальной смазкой и циркулярно охлаждается маслом через рубашку шпинделя, что обеспечиват минимальное тепловыделение и точность и стабильность при постоянной температуре при высокоскоростной обработке и резании в тяжелых условиях.
  • Конус шпинделя продувается воздухом, чтобы предотвратить загрязнение охлаждающей жидкостью или стружкой. Это также гарантирует точность шпинделя и длительный срок его службы.

TR-1568

  • Полное кабинетное брызгозащитное ограждение со шнековым конвейером для стружки и задними соплами смыва
  • Полное кабинетное брызгозащитное ограждение
  • Направляющие скольжения
  • Телескопическая защита на 3-х осях
  • Магазин на 24 инструмента с манипулятором, время смены 1.6 с, в стандартной комплектации (произвольная выборка)
  • Система охлаждения с насосами производства Тайвань
  • Жёсткое нарезание резьбы
  • Система автоматической смазки
  • Рабочий лампа и 3-х цветная сигнальная лампа
  • Ручной маховичок MPG
  • Новый дизайн станка. Можно заказать без полного ограждения, чтобы сэкономить место.
  • Система ЧПУ Sinumerik 828D, дисплей 10.4'' производства фирмы SIEMENS (Сименс, Германия)
  • Результаты тестов
  • Руководство по эксплуатации и список комплектующих

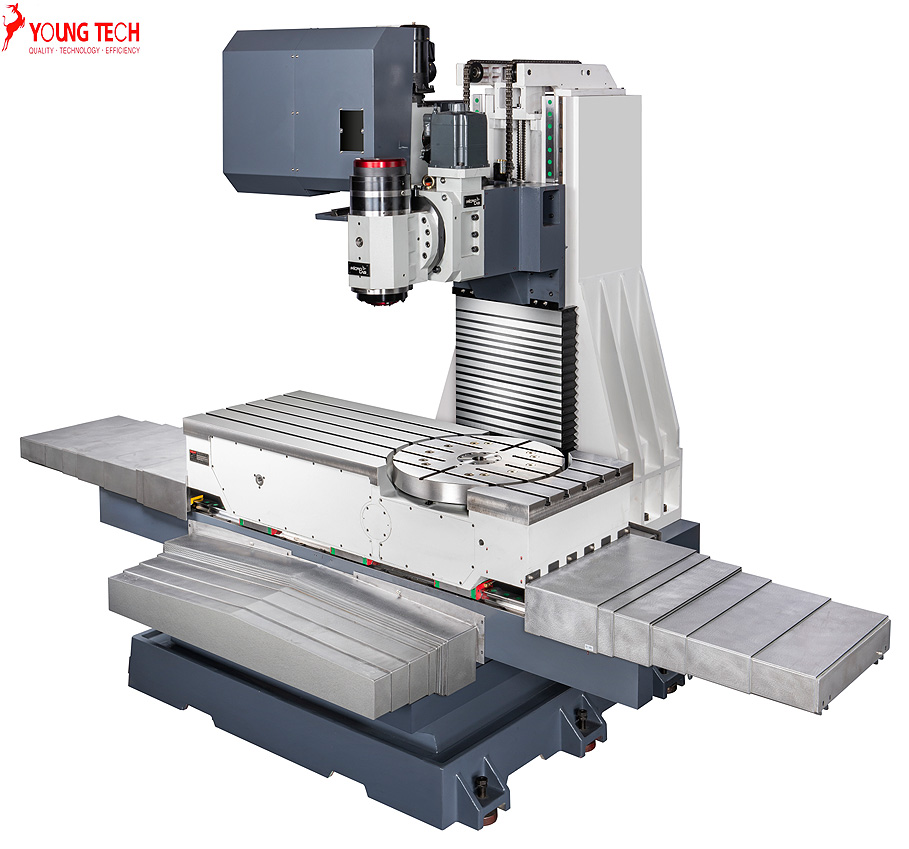

TR-1568 - НЕСУЩИЕ ЧАСТИ СТАНКА

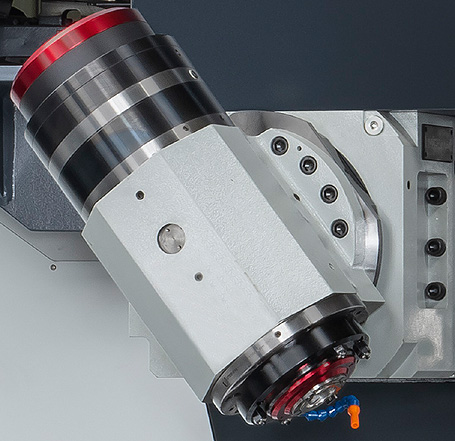

5-я ОСЬ - НАКЛОННАЯ ШПИНДЕЛЬНАЯ ГОЛОВКА +/- 90 ГРАД., 30 ОБ/МИН, МОМЕНТ 450Н*М, МИНИМ.ИНДЕКС. 0.001 ГРАД., ЭНКОДЕР HEIDENHAIN

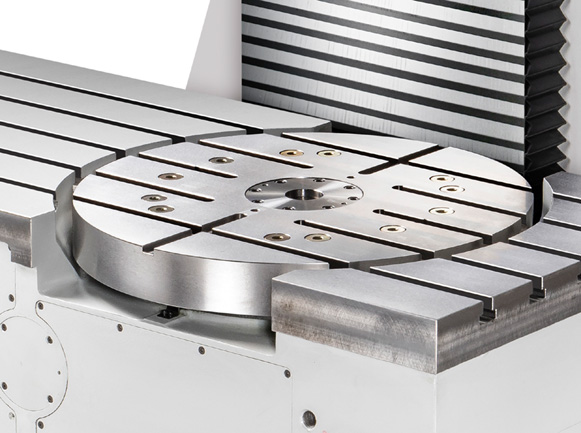

4-я ОСЬ - ВСТРОЕННЫЙ ПОВОРОТНЫЙ СТОЛ на 600 КГ, ДИАМ. 600 ММ, ЦЕНТРАЛЬНОЕ ОТВЕРСТИЕ СТОЛА ДИАМ.50ММ, ГЛУБИНА 10ММ, 11.1 ОБ/МИН, МИНИМ.ИНДЕКС. 0.001 ГРАД.

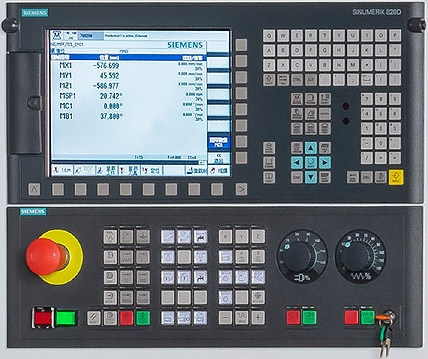

СИСТЕМА ЧПУ SINUMERIK ПРОИЗВОДСТВА ГЕРМАНИИ

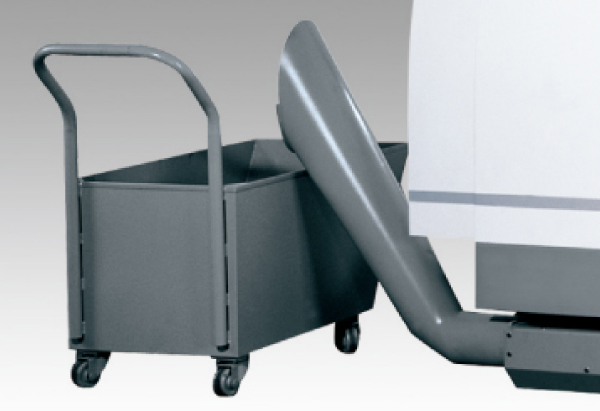

ШНЕКОВЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ

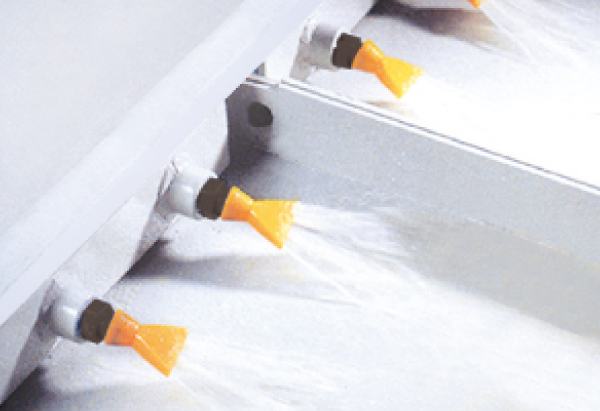

МОЩНЫЕ СОПЛА ПОДАЧИ СОЖ

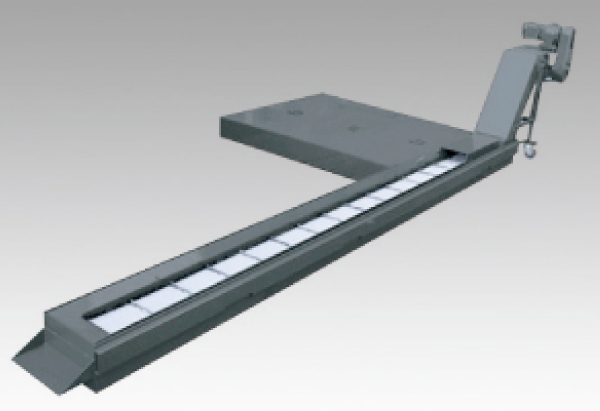

ТРАНСПОРТЁРНЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ (опция)

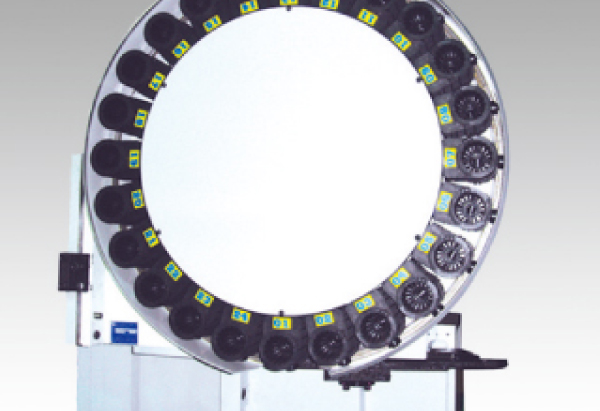

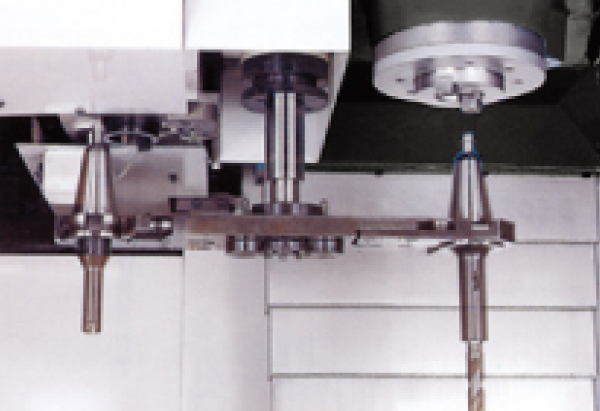

МАГАЗИН ИНСТРУМЕНТА С МАНИПУЛЯТОРОМ

Магазин на 24 инструмента с манипулятором, с поиском инструмента по кратчайшему пути и быстрой скоростью смены.

СКОРОСТНАЯ СМЕНА ИНСТРУМЕНТА 1.6 с

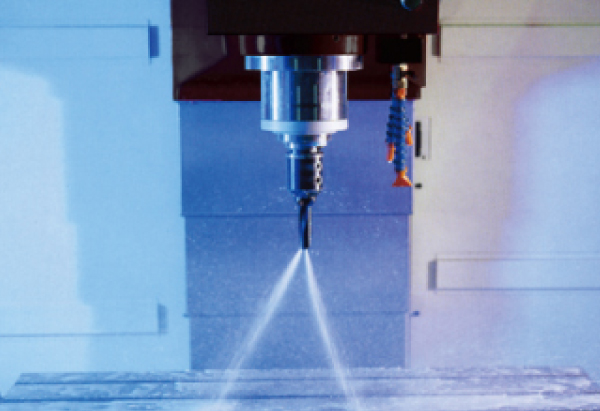

СИСТЕМА ПОДАЧИ СОЖ ЧЕРЕЗ ШПИНДЕЛЬ (опция)

Используется при необходимости обработки глубоких отверстий и работы с высокопроизводительным инструментом.

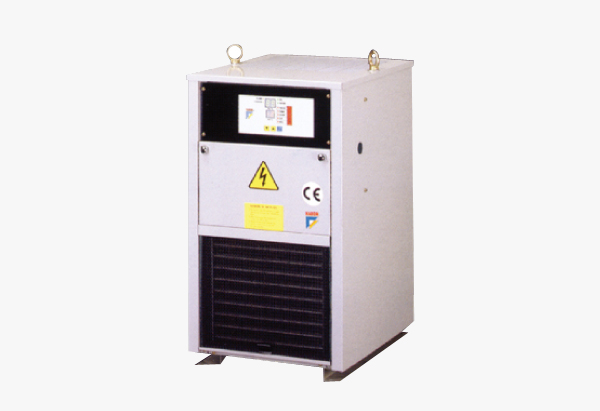

КОМПРЕССОРНАЯ СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ (опция)

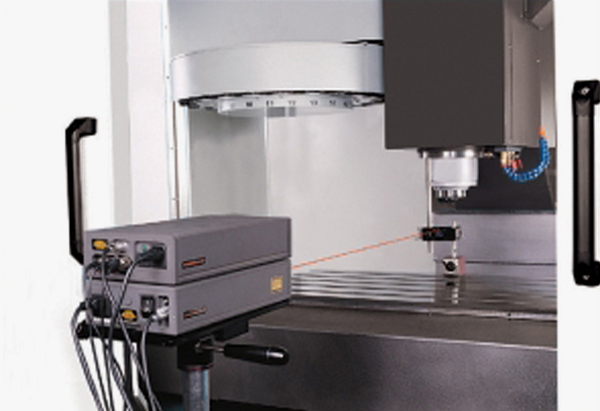

ПРОВЕРКА ЛАЗЕРНЫМ ИНТЕРФЕРОМЕТРОМ

Передовое лазерное оборудование Renishaw используется для проверки линейной точности, обеспечивая превосходную точность позиционирования и повторяемости.

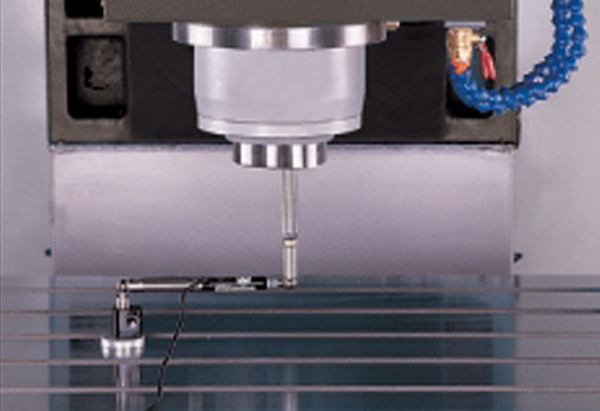

ШАРОВЫЙ ТЕСТ RENISHAW

Для обеспечения наилучшей точности и выравнивания по круговой траектории, все станки проходят шаровый тест Renishaw.

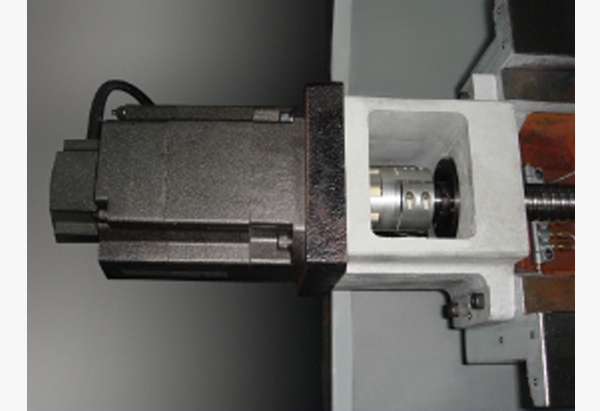

ВЫСОКОТОЧНЫЕ ШАРИКОВЫЕ ВИНТЫ

Высокоточные шариково-винтовые передачи на 3 осях. Специальные подшипники и непосредственный привод от серво двигателя переменного тока. Предварительно нагруженный шариковый винт, чтобы уменьшить люфты и тепловую деформацию.

TR-1568 СПЕЦИФИКАЦИИ

МОДЕЛЬ Ед. TR-1568
Тип Роликовые направляющие качения
Размеры стола мм 1700 x 600 + Диам.600
Перемещения по осям XYZ мм 1500 x 680 x 670
Расст.от торца шпинделя до стола мм 100 - 885
Привод шпинделя кВт 25
ШВП Двойная гайка Диам.40-P10
Макс. нагрузка на стол кг 600
T-слоты мм 5 x 18 x 65
Шпиндель BT / CAT / DIN #40
Частота вращения шпинделя об/мин 10 000
Магазин инструмента С манипулятором, на 24 позиции, диам.80(130)мм, 8кг, 300мм
Скорость быстрого хода по осям XYZ м/мин
Скорость рабочего хода по осям XYZ м/мин
Габариты станка мм 5150 x 3230 x 3140
Масса станка кг 8000
  • МАГАЗИН НА 24 ИНСТРУМЕНТА С МАНИПУЛЯТОРОМ
  • ПОЛНОЕ БРЫЗГОЗАЩИТНОЕ ОГРАЖДЕНИЕ
  • ШНЕКОВЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ
  • МОЩНЫЕ СОПЛА ПОДАЧИ СОЖ
  • СИСТЕМА ПОДАЧИ СОЖ
  • СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
  • ПРОДУВКА ШПИНДЕЛЯ
  • РАБОЧАЯ ЛАМПА
  • СИГНАЛЬНАЯ ЛАМПА
  • ТЕПЛООБМЕННИК В ШКАФУ ЭЛЕКТРООБОРУДОВАНИЯ
  • ЯЩИК ДЛЯ ИНСТРУМЕНТА
  • ТРАНСФОРМАТОР 3 ФАЗЫ 380В/220В
  • КОМПРЕССОРНАЯ СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ
  • СИСТЕМА СОЖ ЧЕРЕЗ ШПИНДЕЛЬ
  • ТРАНСПОРТЁРНЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ
  • ОСНАЩЕНИЕ ПО СТАНДАРТУ CE

ПРИМЕРЫ ОБРАБОТКИ НА TR-1568

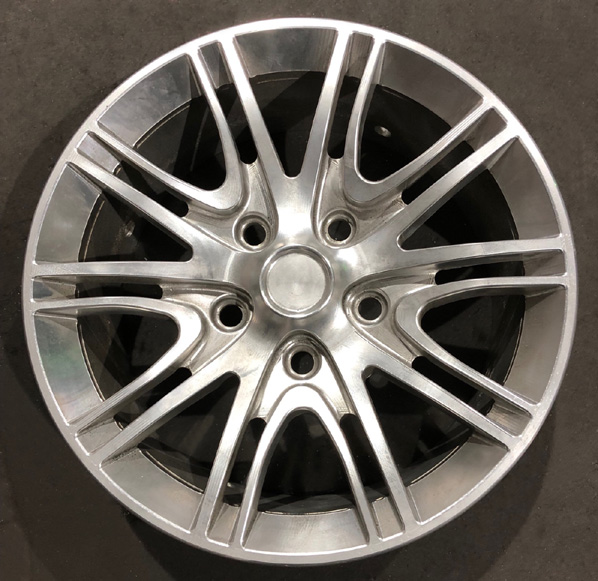

Точёный автомобильный колёсный диск
