ТОКАРНО-ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ |

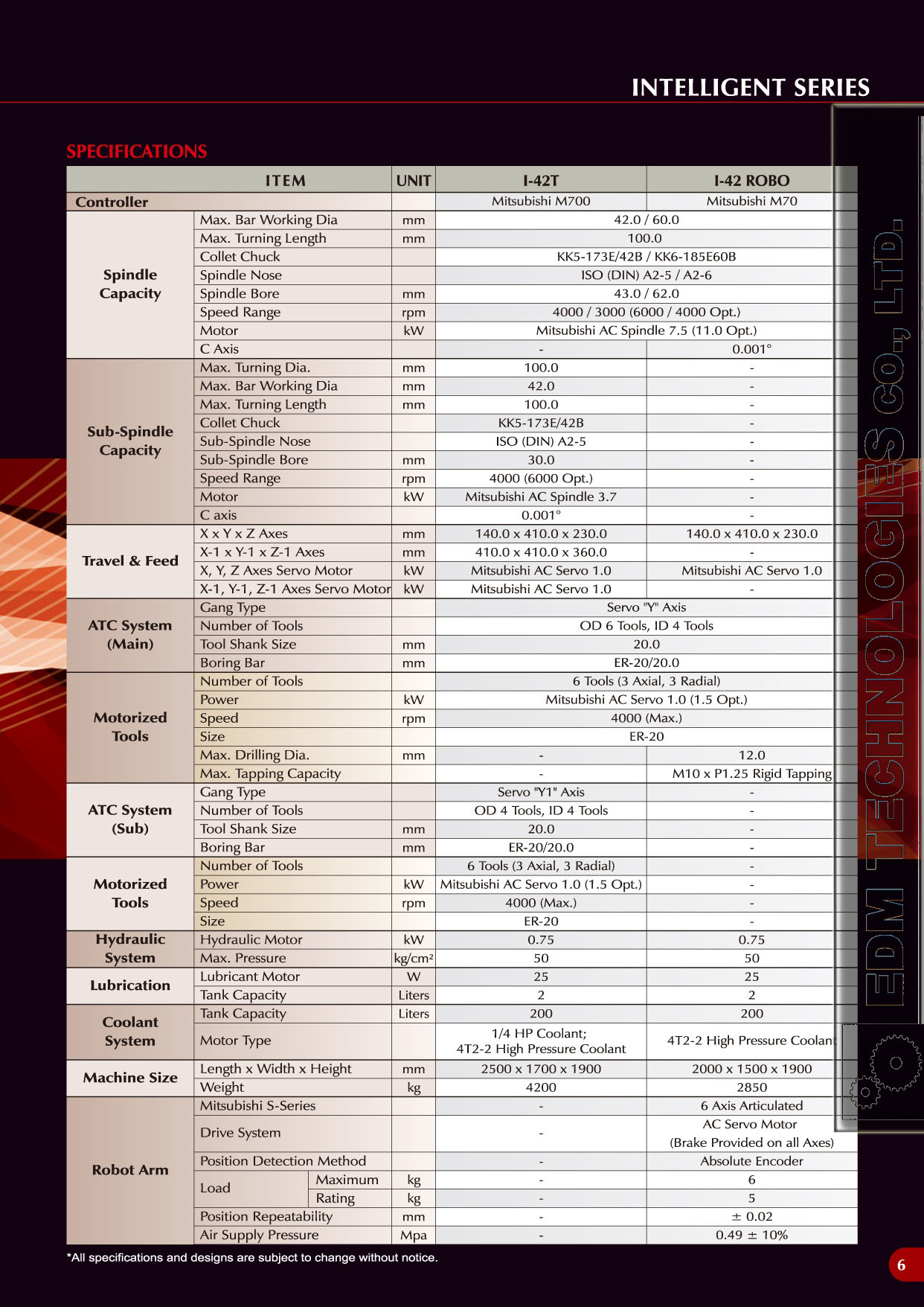

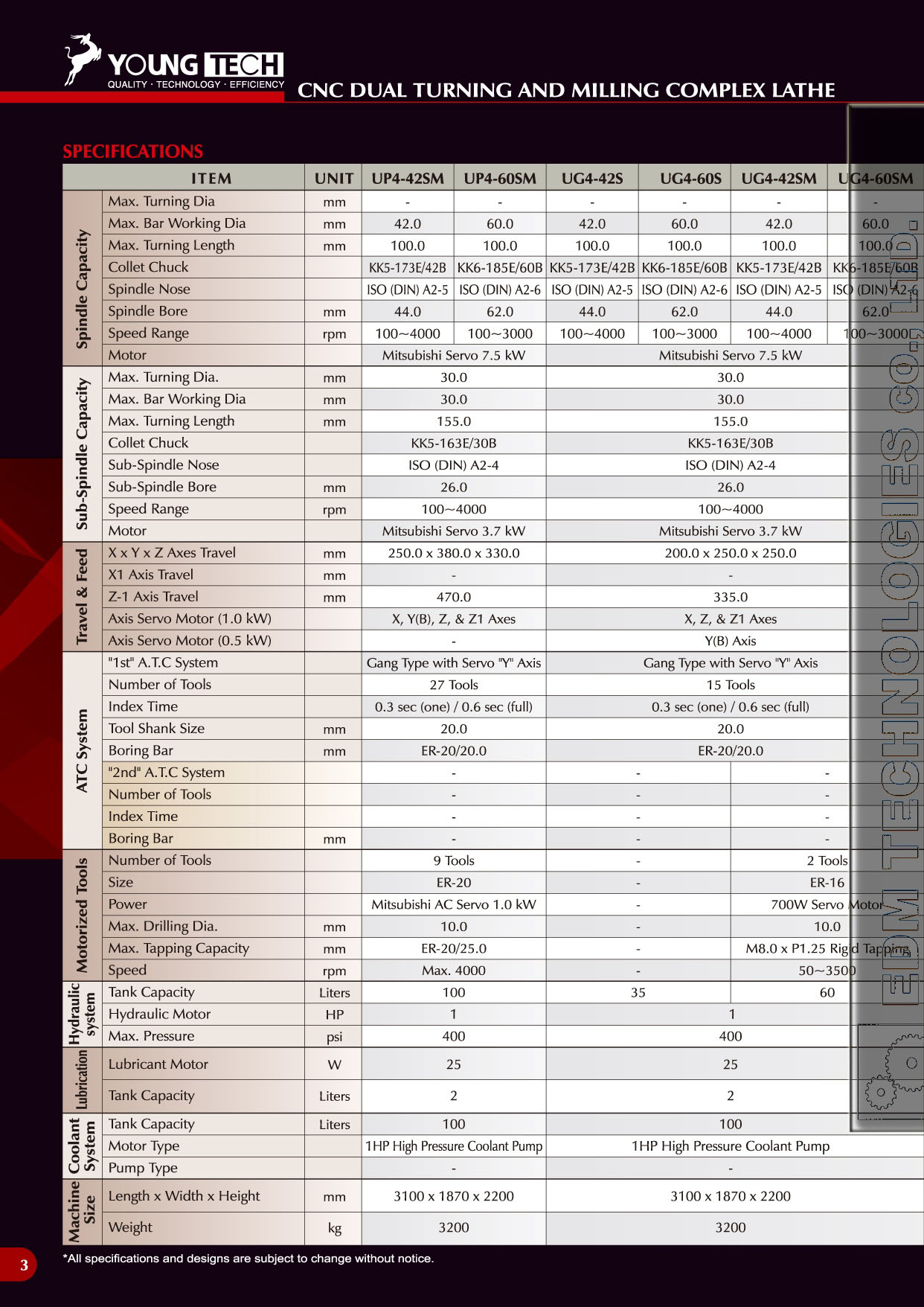

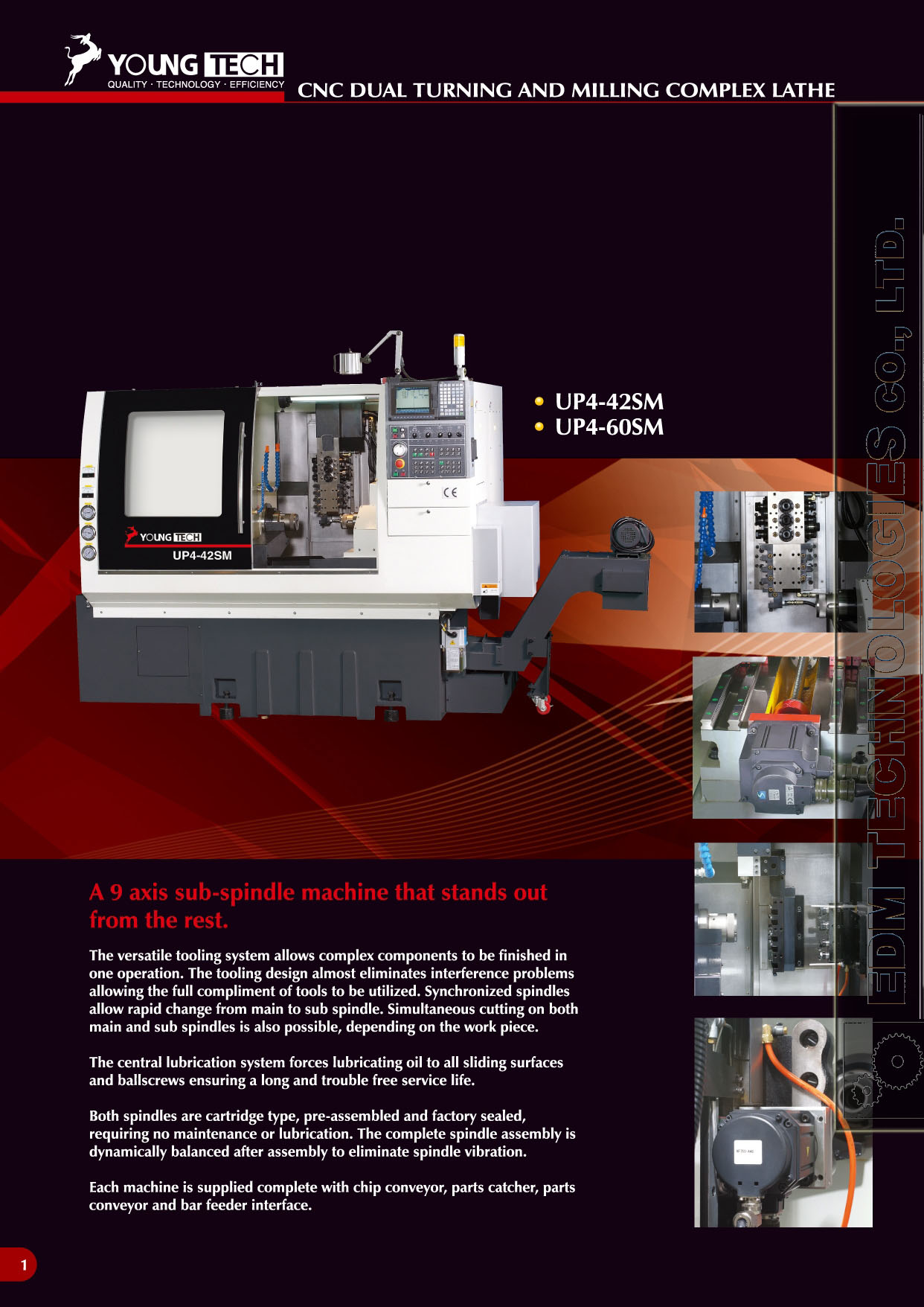

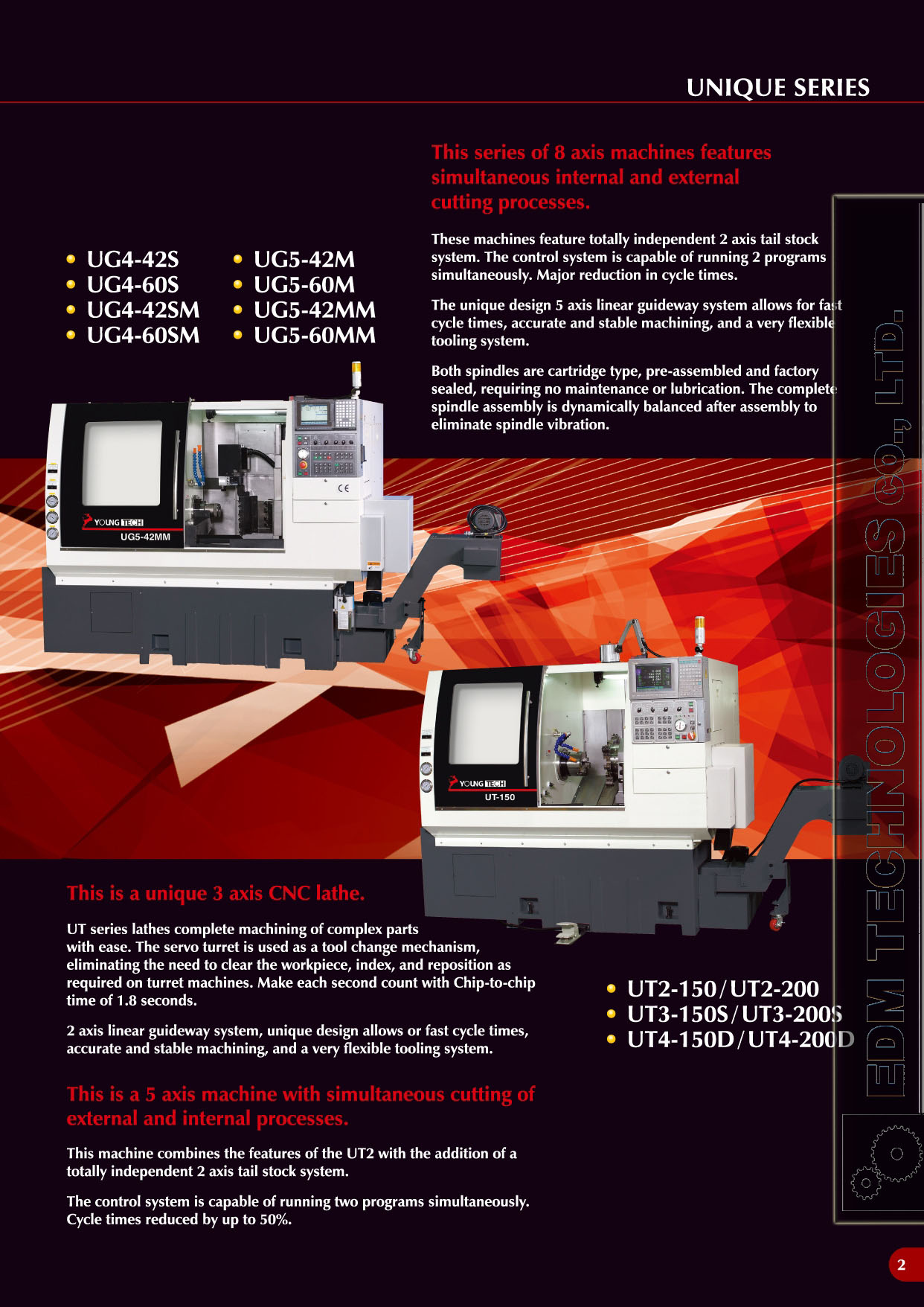

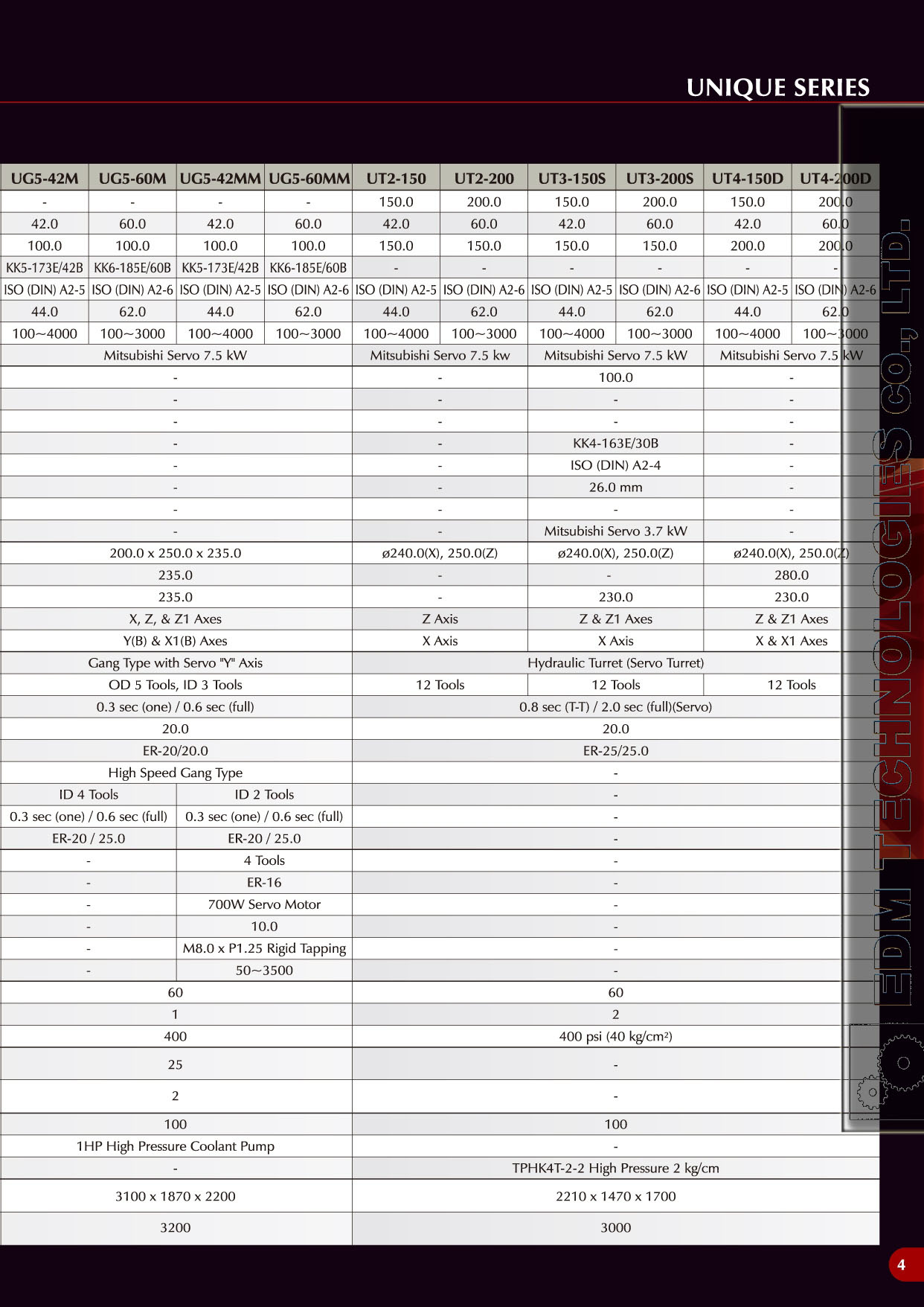

ТОКАРНО-ФРЕЗЕРНЫЕ СТАНКИ С ЧПУ, С ЛИНЕЙНЫМ МАГАЗИНОМ ИНСТРУМЕНТА,
ПРИВОДНЫМ
ИНСТРУМЕНТОМ, ПРОТИВОШПИНДЕЛЕМ, ОДНОЙ ИЛИ ДВУМЯ С-ОСЯМИ.

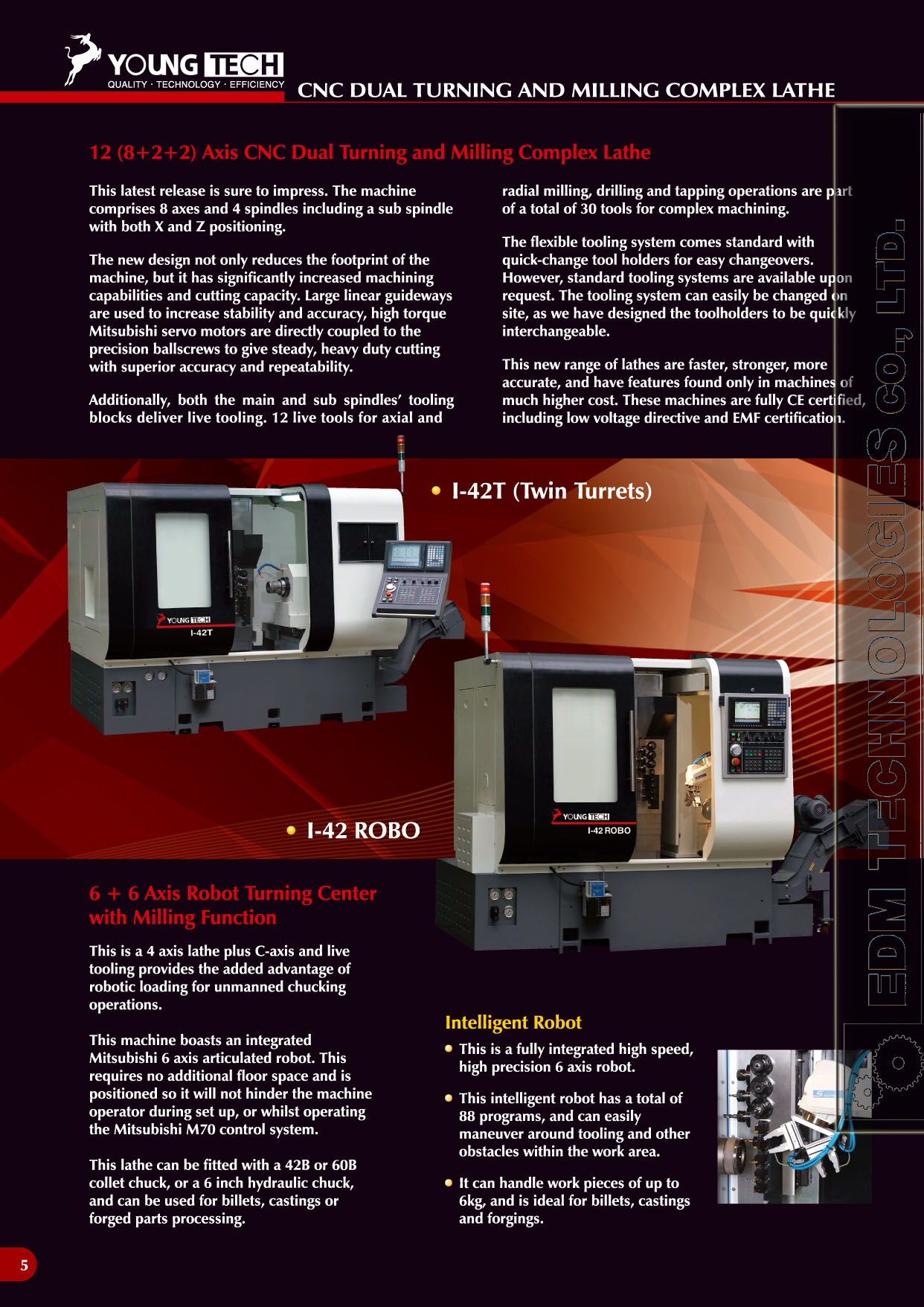

РОБОТ-МАНИПУЛЯТОР ДЛЯ ЗАГРУЗКИ ДЕТАЛЕЙ - ОПЦИЯ: |

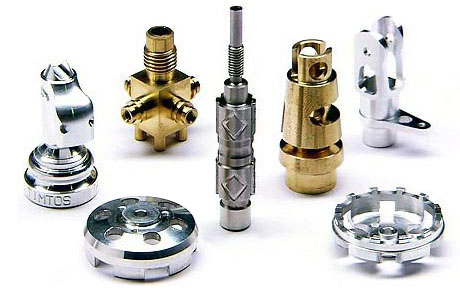

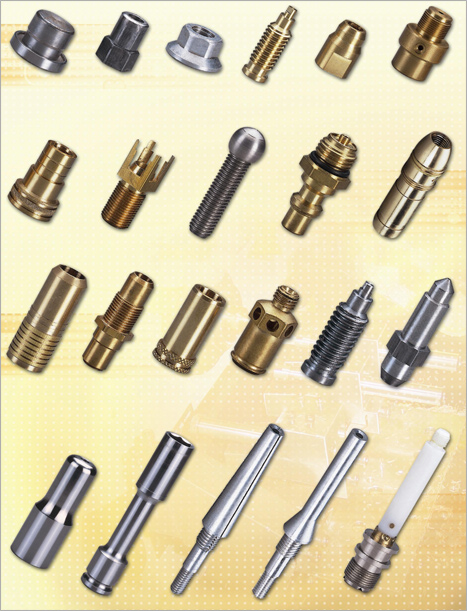

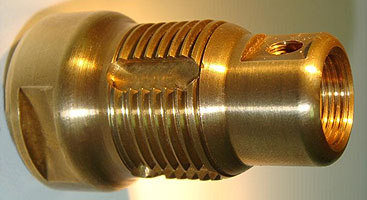

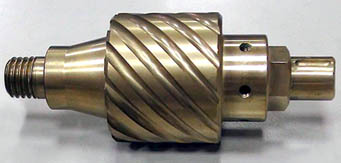

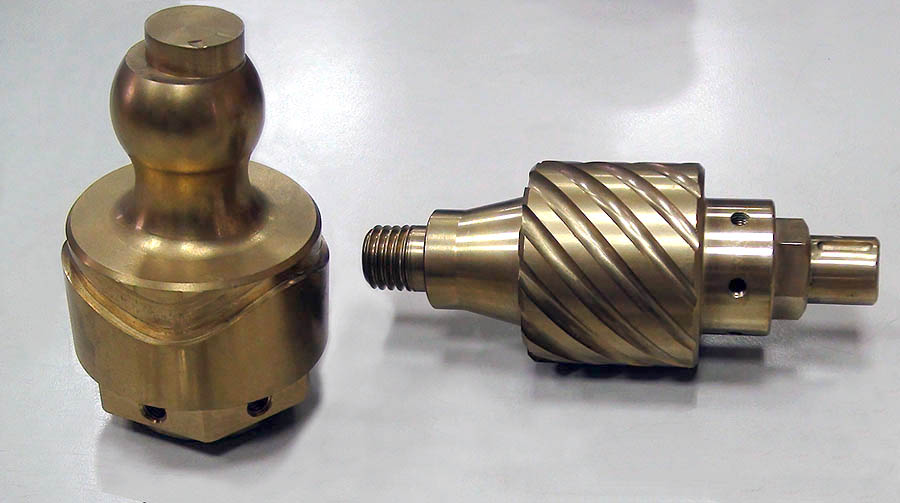

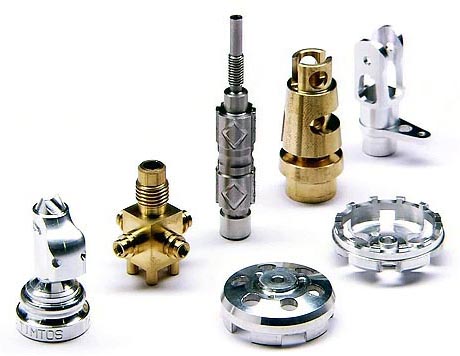

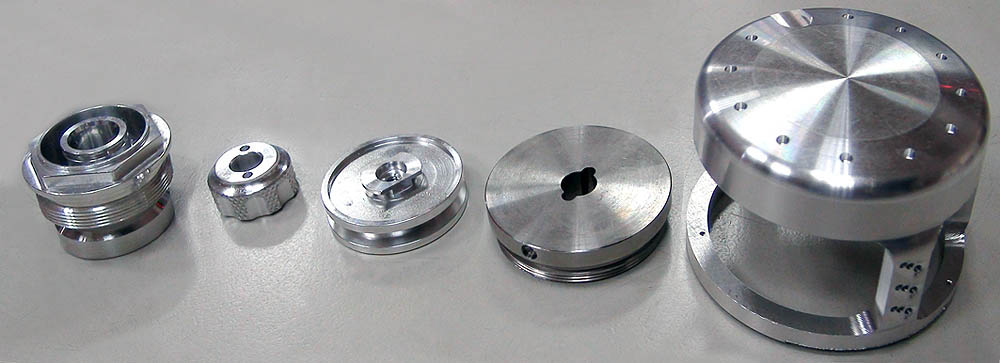

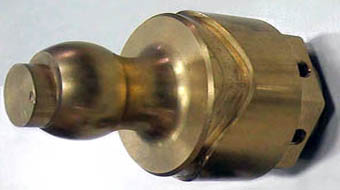

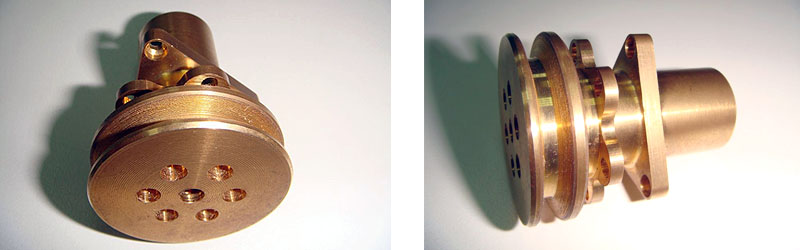

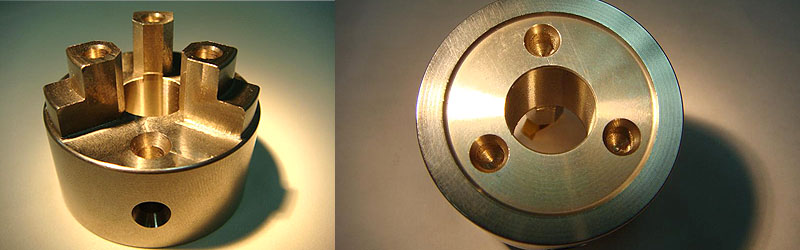

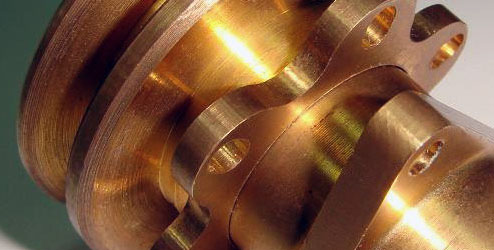

НА ПРЕДЛАГАЕМЫХ СТАНКАХ ВЫ СМОЖЕТЕ ИЗГОТОВИТЬ : |
|

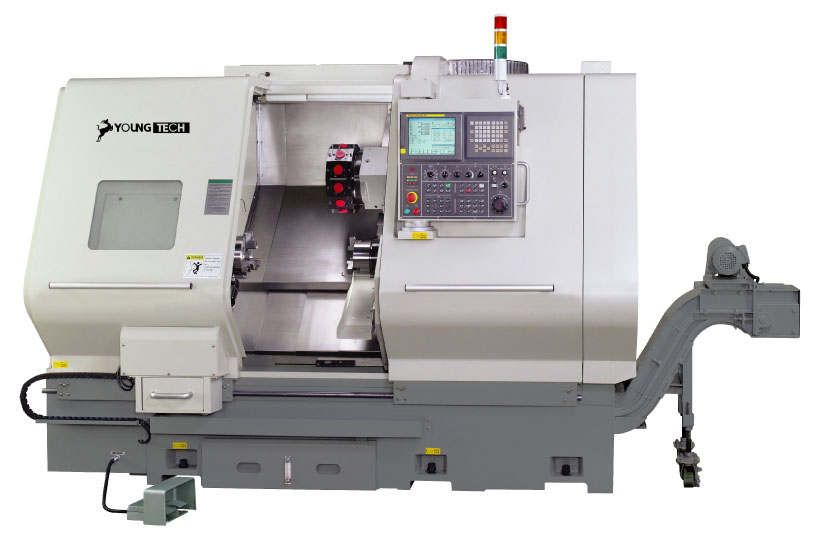

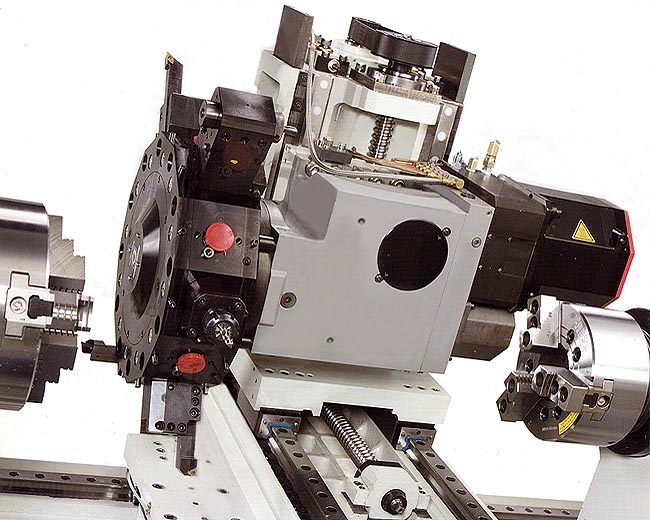

ТОКАРНО-ФРЕЗЕРНЫЕ СТАНКИ С ЧПУ, С РЕВОЛЬВЕРНОЙ ТУРЕЛЬЮ, ПРИВОДНЫМ ИНСТРУМЕНТОМ, ПРОТИВОШПИНДЕЛЕМ, ОДНОЙ ИЛИ ДВУМЯ С-ОСЯМИ | ||
ТОКАРНО-ФРЕЗЕРНЫЕ СТАНКИ С ЧПУ, С РЕВОЛЬВЕРНОЙ ТУРЕЛЬЮ, ПРИВОДНЫМ ИНСТРУМЕНТОМ, ПРОТИВОШПИНДЕЛЕМ, ОДНОЙ ИЛИ ДВУМЯ С-ОСЯМИ, ОДНОЙ ИЛИ ДВУМЯ Y-ОСЯМИ | ||

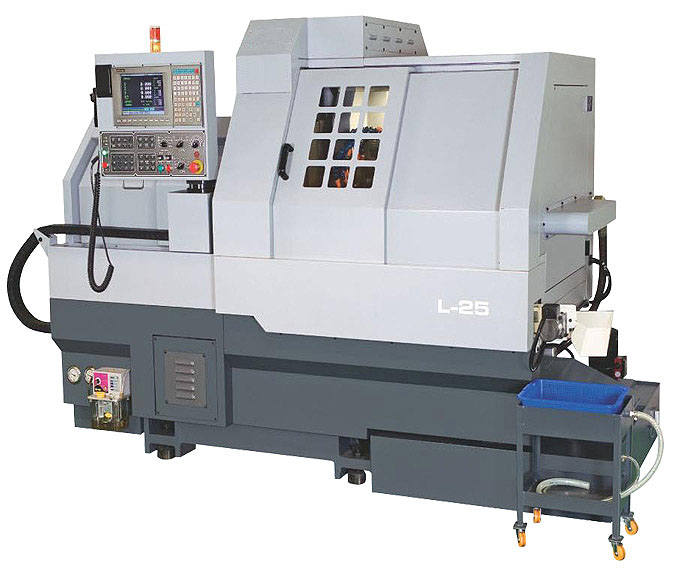

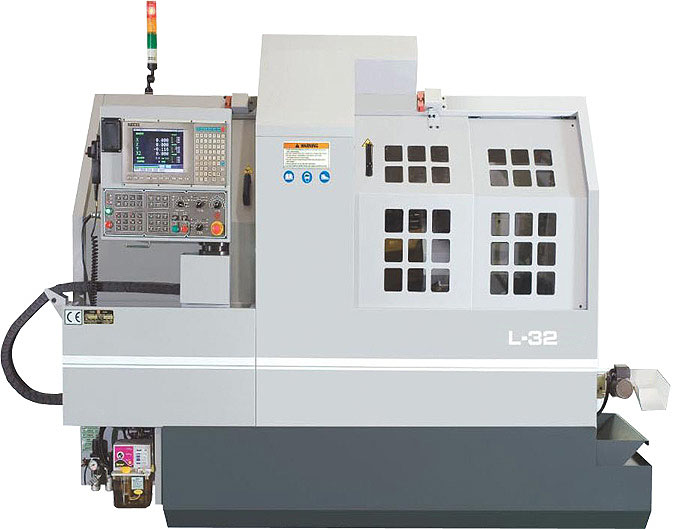

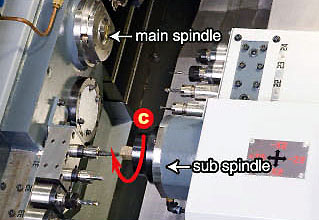

АВТОМАТИЧЕСКИЕ ТОКАРНО-ФРЕЗЕРНЫЕ СТАНКИ С ЧПУ, С ЛИНЕЙНЫМ МАГАЗИНОМ ИНСТРУМЕНТА, C ПРИВОДНЫМ ИНСТРУМЕНТОМ, С-ОСЬЮ И СИСТЕМОЙ ПОДАЧИ ПРУТКА |
||
|
||

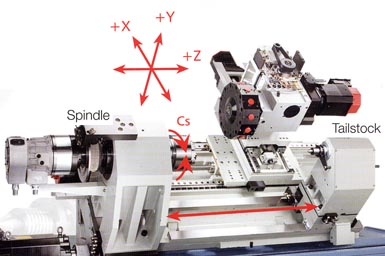

ТОКАРНЫЕ СТАНКИ С ЧПУ, С ПРИВОДНЫМ ИНСТРУМЕНТОМ c наклонной станиной (45 градусов), в ассортименте: |
||
Модель | Единица | YT-6Y | YT-8Y | YT-10Y | YT-6SY | YT-8SY | YT-10SY | YT-6TY | YT-8TY | |||||||||
измер. | ОДИН ШПИНДЕЛЬ / ОДНА ТУРЕЛЬ | ДВА ШПИНДЕЛЯ / ОДНА ТУРЕЛЬ | ДВА ШПИНДЕЛЯ / ДВЕ ТУРЕЛИ | |||||||||||||||
Основные данные |
Количество осей |
- |
4 ОСИ (X+Z+C+Y) |
7 ОСЕЙ (X+Z+E+Cm+Cs+Y+TD) |
11 ОСЕЙ (X1 +Z1+C1+E1+Y1+TD1+X2+Z2+C2+Y2+TD2) |
|||||||||||||
Диаметр над станиной |
мм |
780 |
780 |
780 |
||||||||||||||
Макс.диаметр точения |
мм |
300 |
300 |
260 |
300 |
300 |
260 |
300 |
||||||||||
Рабочая длина |
мм |
410 |
640 |
640 |
260 |
500 |
470 |
294 |
274 |
|||||||||
Шпиндель |
Конус |
Станд.:A2-5 / Опц.:A2-6 |
A2-6 |
A2-8 |
Главн. A2-5 |
Суб. A2-5 |
Главн. A2-6 |
Суб. A2-5 |
Главн. A2-8 |
Суб. A2-6 |
Главн. A2-5 |
Суб. A2-5 |
Главн. A2-6 |
Суб. A2-5 |
||||
Отверстие |
мм |
Станд.: 56 |
Станд.: 61 |
90 |
56 |
56 |
61 |
56 |
90 |
61 |
56 |
56 |
61 |
56 |
||||
Опц.: 61 |
Опц.: 77 |
|||||||||||||||||
Диаметр прутка |
мм |
Станд.: 45 |
Станд.: 51 |
Станд.: 75 |
45 |
45 |
51 |
45 |
Станд.: 75 |
51 |
45 |
45 |
51 |
45 |
||||
Опц.: 51 |
Опц.: 65 |
Опц.: 77 |
Опц.: 77 |
|||||||||||||||
Диапазон частот вращения |
об/мин |
Станд.: 6000 |
Станд.: 4200 |
Станд.: 3500 |
10~6000 |
10~6000 |
10~4200 |
10~6000 |
10~3500 |
10~4200 |
10~6000 |
10~6000 |
10~4200 |
10~6000 |
||||
Опц.: 4200 |
Опц.: 3500 |
Опц.: 2800 |
||||||||||||||||
Гидравлический патрон |
об/мин |
Станд.: 169 (6") | Станд.210 (8") | Станд.254 (10") | 169 (6") | 169 (6") | 210 (8") | 169 (6") | 254 (10") | 210 (8") | 169 (6") | 169 (6") | 210 (8") | 169 (6") | ||||
Опц.: 210 (8") | Опц.: 254 (10") | Опц.: 305 (12") | ||||||||||||||||
Число ступеней |
- |
Бесконечное |
||||||||||||||||
Турель |
Тип |
- |
SMBR-16-340(VDI 30) |
SMBR-20-340(VDI 40) | SMBR-16-340(VDI 30) |
SMBR-20-340(VDI 40) | SMBR-16-340(VDI 30) - 2 комплекта |
|||||||||||
Колич.ячеек/DIN |
- |
12 инструментов/DIN 5480 |
12 инструментов/DIN 5480 |
DIN 5480 |
||||||||||||||
O.D. инструмент (радиальный), квадрат |
мм |
20 |
20 |
25 |
20 |
20 |
25 |
20 |
20 |
|||||||||
I.D. инструмент (осевой), диам.хвостовика |
мм |
32 | 32 | 40 | 32 | 32 | 40 | 32 | 32 | |||||||||
Частота вращения приводного инструмента |
об/мин |
4000 |
4000 |
4000 |
||||||||||||||
Поперечная ось X Суппорт - оси Z и E Ось Y |
Перемещение по оси X |
мм |
180 | 180 | 150 | 180 | 180 | 150 | - |
|||||||||
Перемещение по оси Z |
мм |
460 | 743 | 720 | 310 | 560 | 540 | - |
||||||||||
Перемещение по оси E |
мм |
- |
- |
- |
260 | 500 | 470 | 520 | 500 | |||||||||
Перемещение по оси Y |
мм |
+/- 40 | +/- 40 | +/- 60 | +/- 40 | +/- 40 | +/- 60 | - |
||||||||||
Перемещение по оси X1 / X2 |
мм |
- |
- |
180 |
||||||||||||||
Перемещение по оси Z1 / Z2 |
мм |
- |
- |
342 |
||||||||||||||
Перемещение по оси Y1 / Y2 |
мм |
- |
- |
+/- 40 |
||||||||||||||
Быстрый ход по оси X |
м/мин |
30 |
30 |
- |
||||||||||||||
Быстрый ход по оси Z |
м/мин |
30 |
30 |
- |
||||||||||||||
Быстрый ход по оси E |
м/мин |
- |
20 |
20 |
||||||||||||||
Быстрый ход по оси Y |
м/мин |
7 |
7 |
- |
||||||||||||||
Быстрый ход по осям X1 / X2 |
м/мин |
- |
- |
20 |
||||||||||||||
Быстрый ход по осям Z1 / Z2 |
м/мин |
- |
- |
20 |
||||||||||||||
Быстрый ход по осям Y1 / Y2 |
м/мин |
- |
- |
7 |
||||||||||||||
Рабочий ход по осям X / Z / Y |
об. |
|
0.001~500 |
0.001~500 |
||||||||||||||
Мощность приводов |
Главный шпиндель (непрерывно) |
кВт |
aP12i | 5.5 | aP18i | 9 | aP22i | 11 | aP12i | 5.5 | aP18i | 9 | aP22i | 11 | aP12i | 5.5 | aP18i | 9 |
Главный шпиндель (30 мин.) |
кВт |
7.5 | 11 | 15 | 7.5 | 11 | 15 | 7.5 | 11 | |||||||||
Субшпиндель (непрерывно) |
кВт |
- |
- |
- |
a6i | 5.5 | a6i | 5.5 | a8i | 7.5 | a6i | 5.5 | a6i | 5.5 | ||||
Субшпиндель (30 мин.) |
кВт |
- |
- |
- |
7.5 | 7.5 | 11 | 7.5 | 7.5 | |||||||||
Ось X |
кВт |
a12Bi - 3 | a12Bi - 3 | a22Bi-4 | a12Bi - 3 | a12Bi - 3 | a22Bi-4 | - |
||||||||||
Ось Z |
кВт |
a12i - 3 |
a12i - 3 |
- |
||||||||||||||
Ось E |
кВт |
- |
a8i-1.6 |
a8i-1.6 |
||||||||||||||
Ось Y |
кВт |
a4Bi-1.4 | a4Bi-1.4 | a8Bi-1.6 | a4Bi-1.4 | a4Bi-1.4 | a8Bi-1.6 | - |
||||||||||
Ось TD |
кВт |
a2i-2.2 | a2i-2.2 | a3i-3.7 | a12i- 3 |
- |
||||||||||||
Оси X1 / X2 |
кВт |
- |
- |
- |
- |
a12Bi-3 |
||||||||||||
Оси Z1 / Z2 |
кВт |
- |
- |
- |
- |
a8i-1.6 |
||||||||||||
Оси Y1 / Y2 |
кВт |
- |
- |
a4Bi-1.4 |
||||||||||||||
Оси TD1 / TD2 |
кВт |
- |
- |
a12i - 3 |
||||||||||||||
Насос гидростанции |
кВт |
1.5 |
1.5 |
1.5 |
||||||||||||||
Насос СОЖ |
Вт |
750 |
750 |
750 |
||||||||||||||
Задняя бабка |
Диаметр пиноли |
мм |
75 | 75 | 90 | - |
- |
|||||||||||
Перемещение пиноли |
мм |
80 | 80 | 100 | - |
- |
||||||||||||
Конус |
МТ № |
4 | 4 | 5 | - |
- |
||||||||||||
Перемещение задней бабки |
мм |
420 | 650 | 625 | - |
- |
||||||||||||
Ёмкости для жидкостей |
Бак для масла гидростанции |
л |
60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | ||||||||
Бак СОЖ |
л |
100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |||||||||
Габариты, масса |
Занимаемая площадь |
мм |
3550x2000 | 4000x2200 | 4000x2200 | 3750x2000 | 4000x2200 | 4000x2200 | 4150x2150 | |||||||||
Высота |
мм |
2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2335 | ||||||||||
Масса нетто |
кг |
5050 | 6320 | 6430 | 5480 | 6640 | 6830 | 7670 | 7800 | |||||||||
Масса брутто |
кг |
5550 | 6820 | 6930 | 6030 | 7230 | 7480 | 8100 | 8280 |

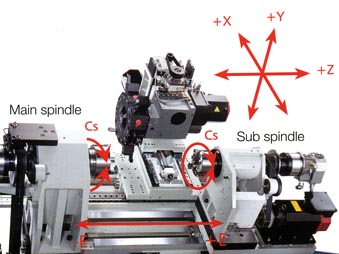

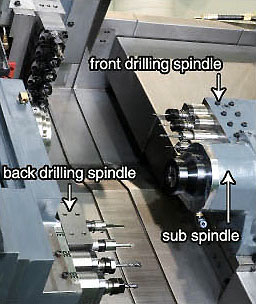

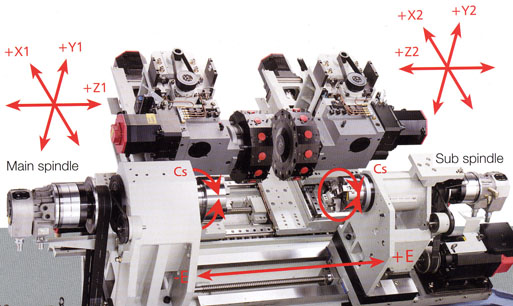

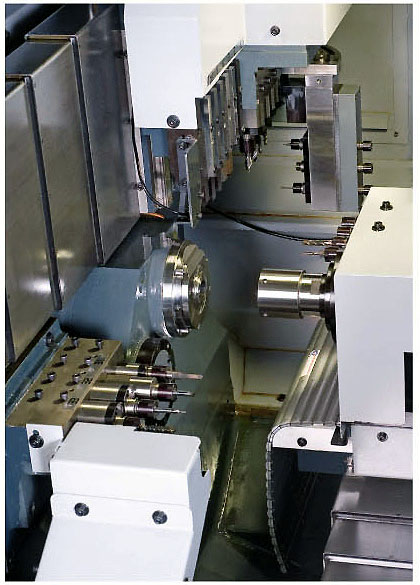

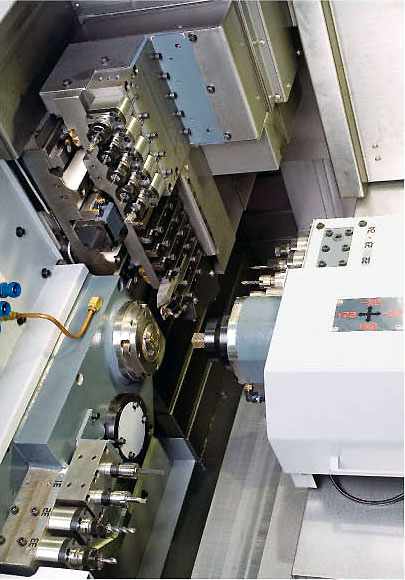

Вид рабочей зоны станка с 2-мя осями Y: шпиндель и контр-шпиндель, две турели, две системы Renishaw для замера инструмента в шпинделе и контр-шпинделе |

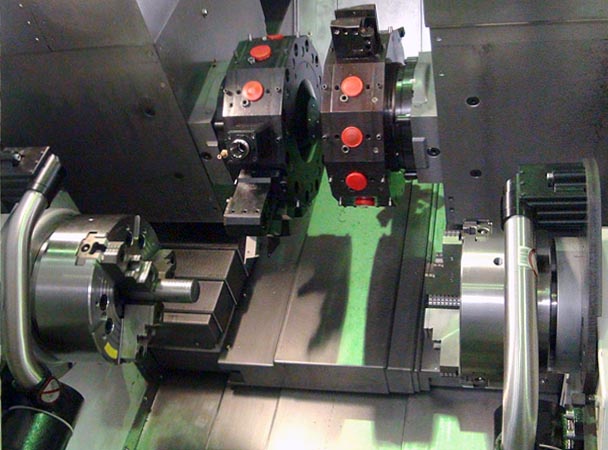

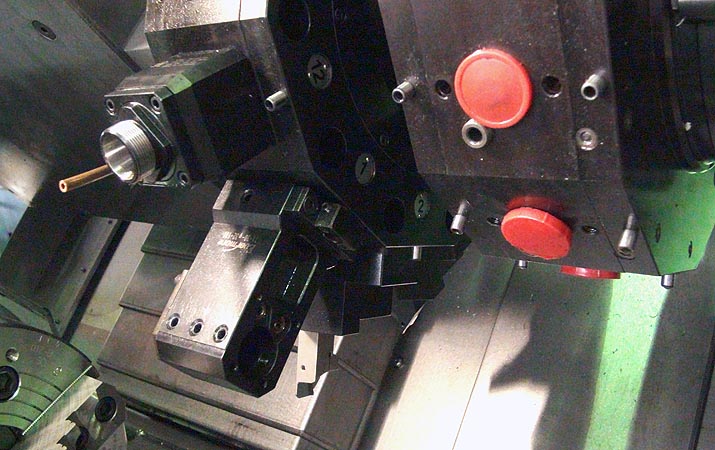

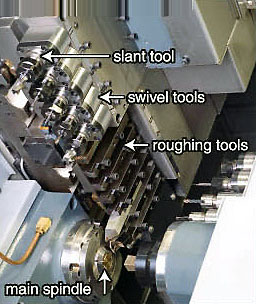

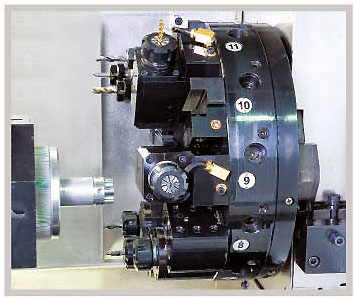

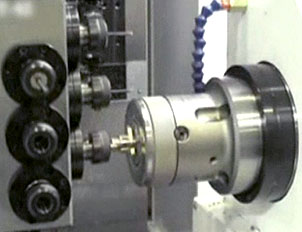

Вид рабочей зоны станка с 2-мя осями Y: приводной инструмент в первой турели |

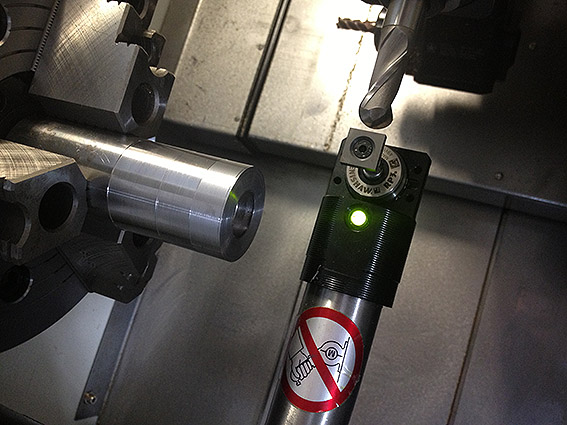

Система Renishaw RP-3 для измерения инструмента в главном шпинделе |

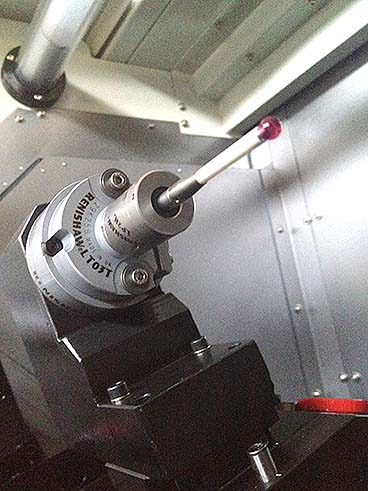

Система Renishaw L T03T для измерения детали |

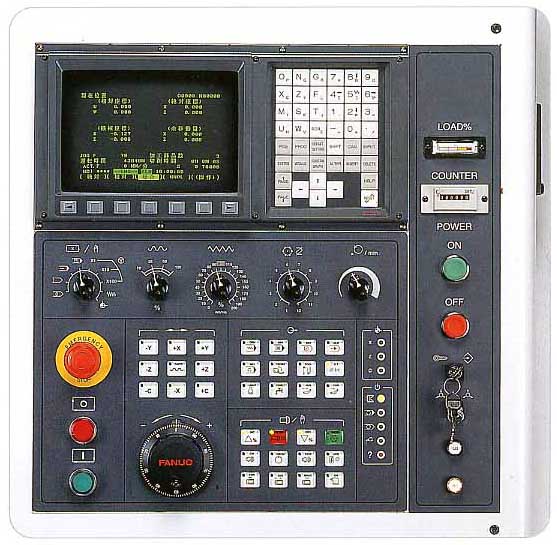

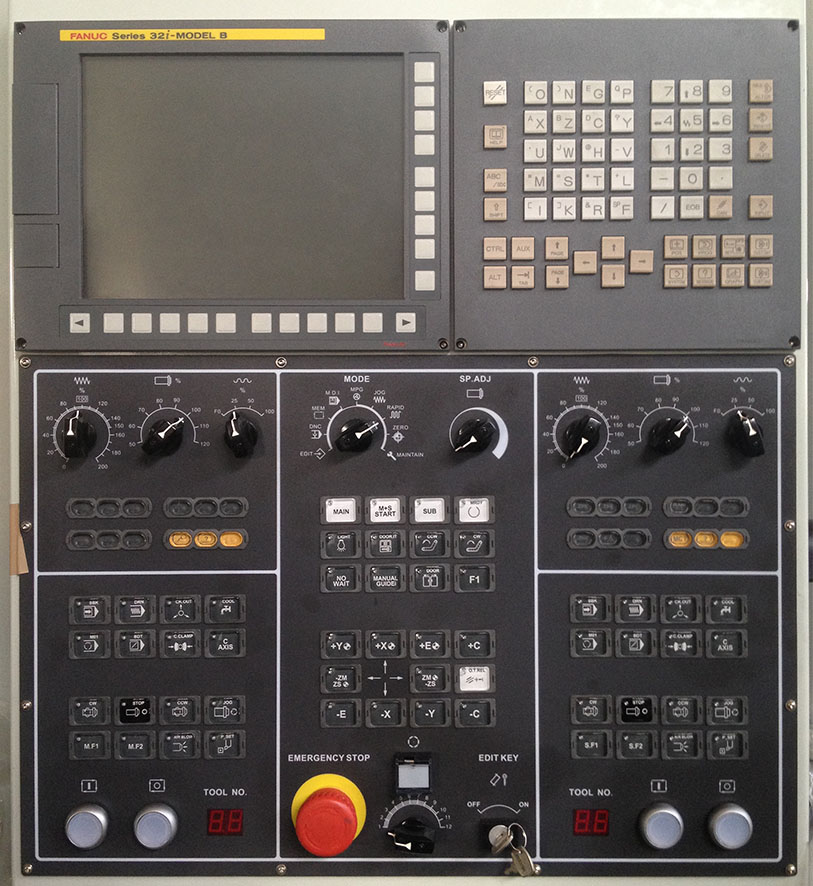

На станки Young Tech устанавливаются новейшие системы ЧПУ Fanuc, сделанные в Японии (а не какие-либо "Фанук-совместимые ЧПУ", как предлагают конкуренты) |

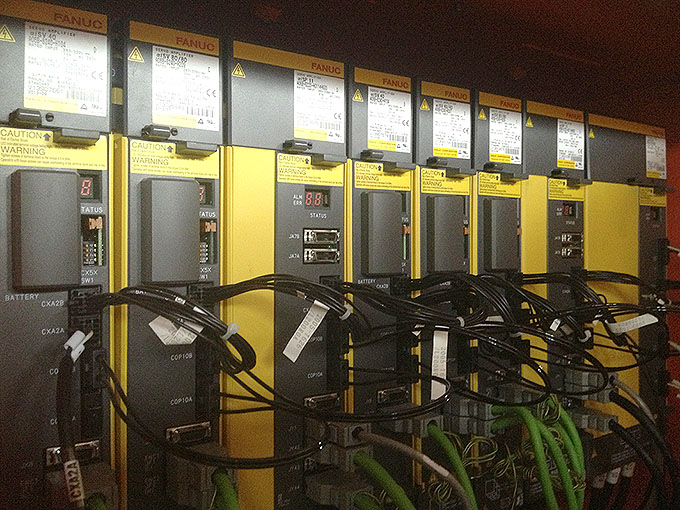

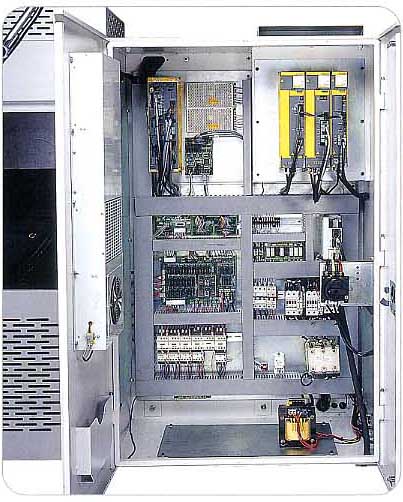

Электрошкаф токарного станка Young Tech с двумя шпинделями, двумя турелями и осями Y - показаны блоки системы ЧПУ Fanuc 32i-MB. На станки Young Tech устанавливаются новейшие системы ЧПУ Fanuc, сделанные в Японии (а не какие-либо "Фанук-совместимые ЧПУ", как предлагают конкуренты) |

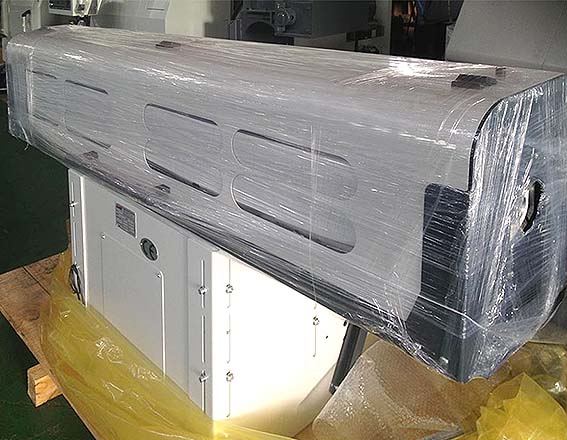

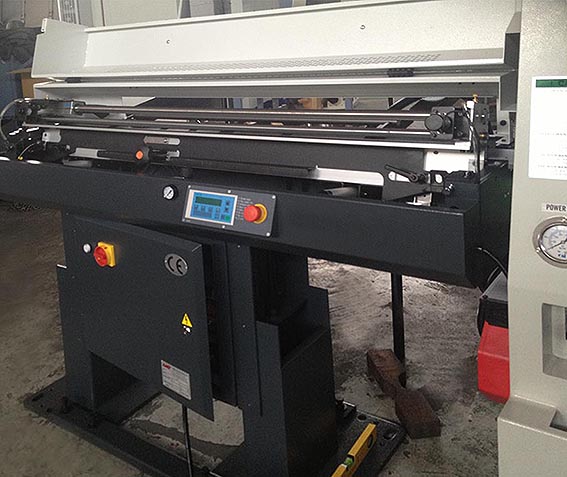

Податчик прутка для токарных станков с ЧПУ Young Tech |
Податчик прутка для токарных станков с ЧПУ Young Tech |

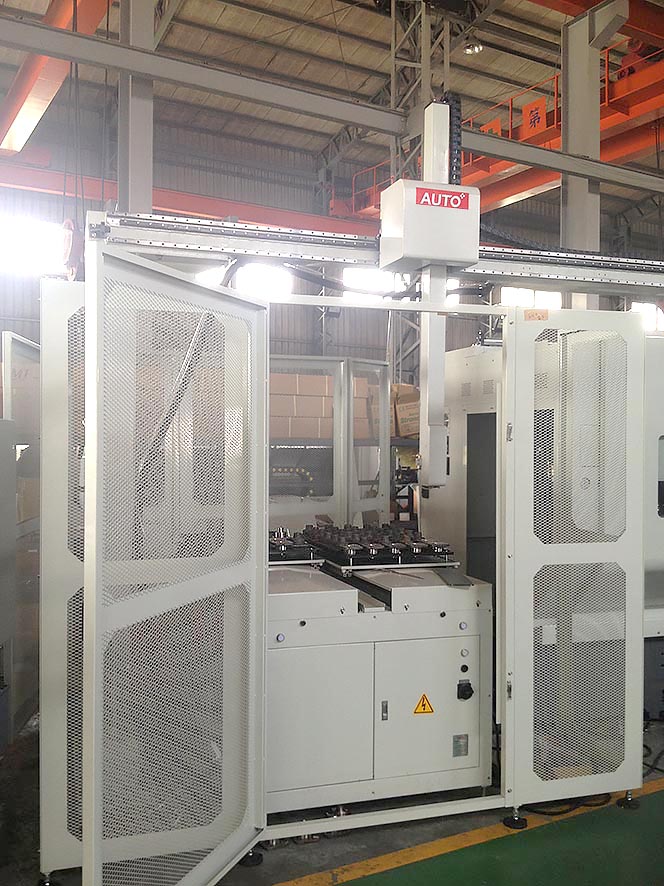

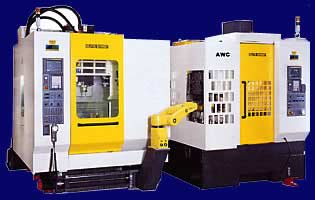

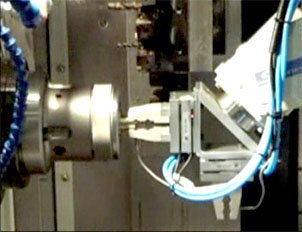

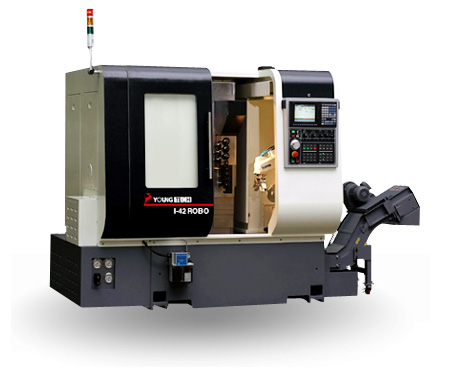

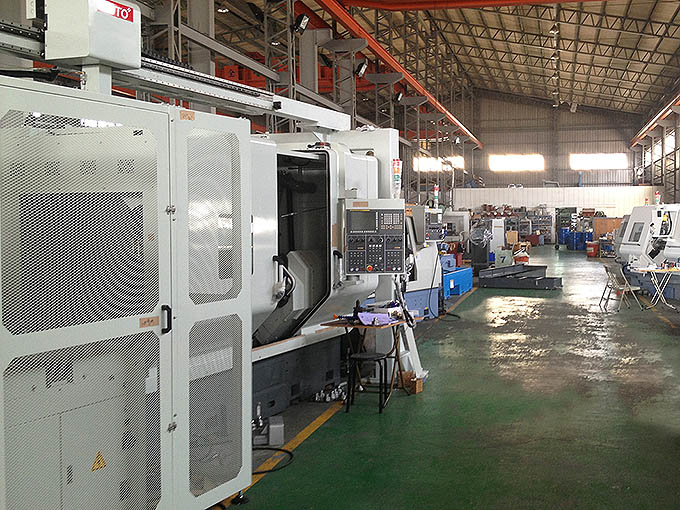

Робот для загрузки заготовок на токарный станок Young Tech и выгрузки готовых деталей |
|
По дополнительному
запросу Вы можете ознакомиться с брошюрами и получить ТКП. |

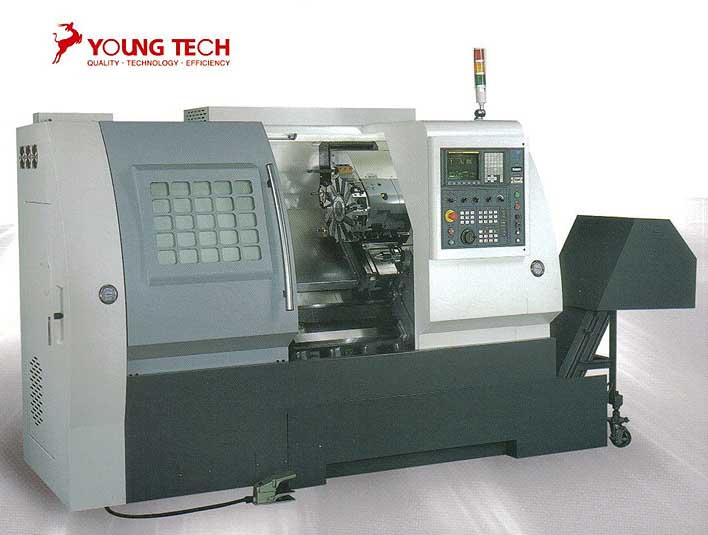

ТОКАРНЫЕ СТАНКИ С ЧПУ, С ПРИВОДНЫМ ИНСТРУМЕНТОМ |

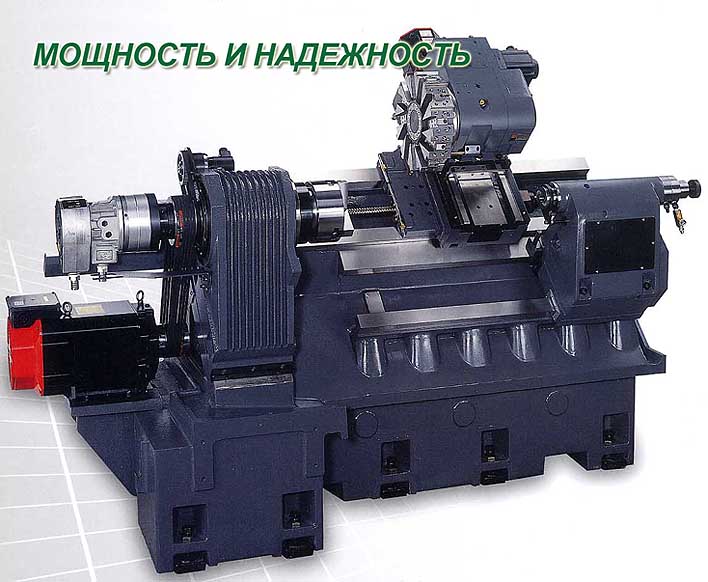

ПРЕИМУЩЕСТВА КОНСТРУКЦИИ :
- Цельная станина и все несущие элементы конструкции отлиты из мелкодисперсного эластичного чугуна Meehanite. |
|
- Высокая жесткость и надежность конструкции, отсутствие вибраций при обработке твердых сплавов до 60 HRC. | |
-
Полка с кронштейном для крепления главного привода отлита как единое
целое со станиной (у станков некоторых конкурентов полка
отдельная, прихватывается сваркой и отваливается при транспортировке). |
|
- Широкие коробчатые направляющие скольжения упрочнены и тщательно отшлифованы (по желанию заказчика устанавливаются направляющие качения). | |

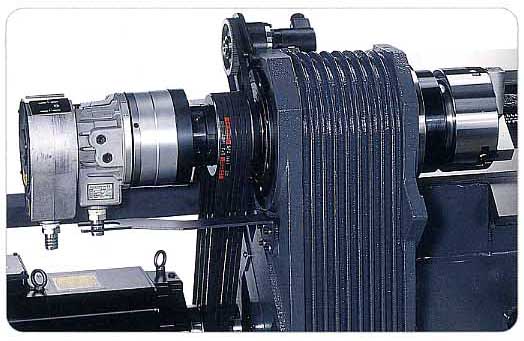

- Шпиндель
оборудован высокоточными радиально-упорными подшипниками класса точности
Р4, предназначенными для удерживания значительной радиальной и осевой
нагрузки. |
|
-
Шпиндель произведен с высокой точностью из высококачественных сплавов,
упрочнен, тщательно отшлифован и динамически отбалансирован специально для обработки на тяжелых режимах и с высокой скоростью. |
|
- Электрический шкаф с системой управления полностью защищен от пыли и оборудован теплообменником для поддерживания постоянной температуры. При сборке станка применяются электронные компоненты только высшего качества, обеспечивающие максимальную стабильность рабочих режимов и длительное время эксплуатации станка. |
|
- Станки комплектуются системами
ЧПУ японского производства FANUC 0i-Mate-TC / 0i-TC, а также, по необходимости,
ЧПУ тайваньского производства (аналог FANUC серии 0М). |
|

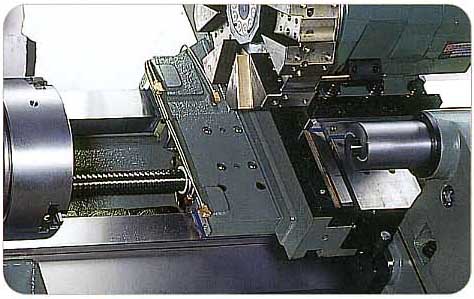

- Жесткая гидравлическая задняя бабка надежно крепится на станине. Перемещения центра осуществляются гидравликой для удобства оператора. | |

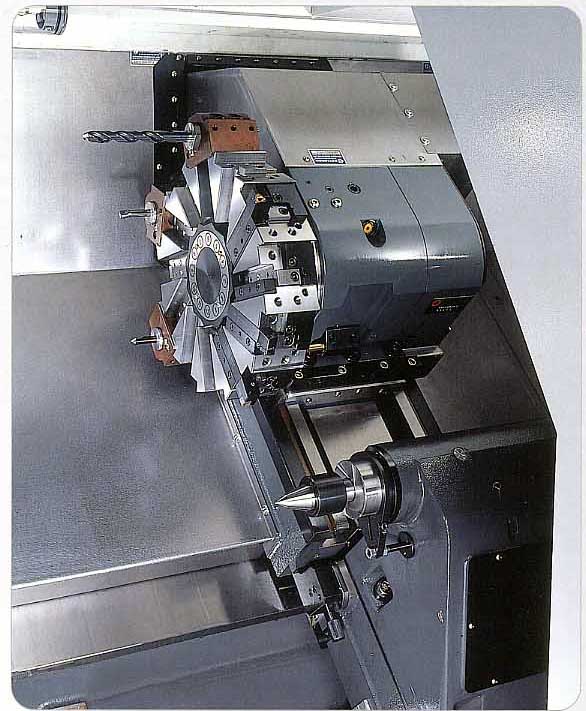

- Гидравлическая турель высокой надежности на 8, 10, 12 инструментов. Двунаправленный произвольный выбор. |
|

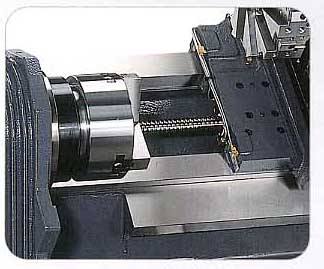

- 3-х кулачковый гидравлический патрон
входит в стандартную комплектацию и поставляется с мягкими и жесткими
кулачками. |
|

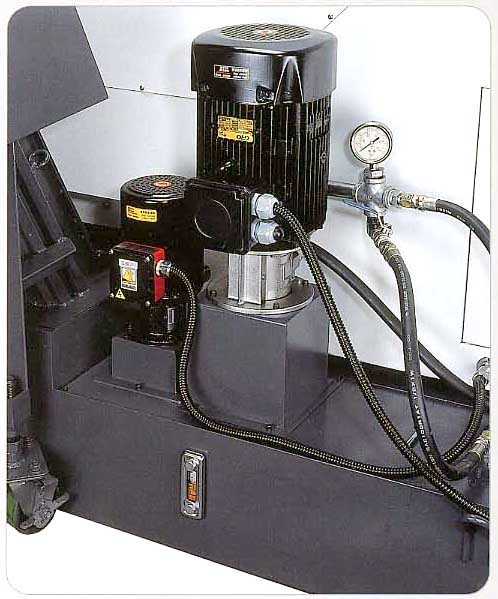

- Система подачи СОЖ обеспечивает подачу смазочно-охлаждающей жидкости под высоким давлением для эффективного удаления стружки и продления срока службы инструмента. | |
- Система

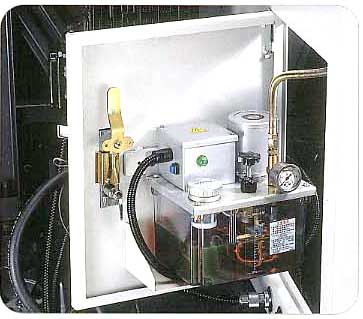

автоматической смазки предусматривает надежную смазку всех осей перемещения,
ШВП и задней бабки, обеспечивает плавность перемещения. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
YT-280 |
YT-300 |
YT-310 |
YT-330 |
|
Рабочий диаметр над станиной, мм: | 500 |
510 |
||
Рабочий диаметр над поперечным суппортом, мм: | 300 |
310 |
||
Межцентровое расстояние, мм: | 485 |
685 |
||
Максимальная длина точения, мм: | 400 |
400 |
600 |
600 |
Максимальный диаметр точения, мм: | 300 |
310 |
||
Максимальный диаметр прутка, мм: | 51 |
51 |
||
Диаметр гидравлического патрона, дюймы: | 8" |
8" |
||
Диаметр отверстия шпинделя, мм: | 61 |
61 |
||
Передний конус шпинделя по DIN 55026: |
A2-6 |
A2-6 |
||
Подшипник шпинделя: | NN3020, 100 |
NN3020, 100 |
||
Мощность двигателя AC серво привода шпинделя, кВт: | 18,5 кВт
(непрерывно) |
18,5 кВт
(непрерывно) |
||
Макс.частота вращения шпинделя, об/мин: | 4,200 |
4,200 |
||
Инструментальная головка: | Автоматический резцедержатель с гидравлическим \ серво приводом, двунаправленный произвольный выбор. | |||
Количество инструмента, хвостовик: | 12-позиционный, хвостовик 20 |
10-позиц., хв.25
\ 8-позиц., хв.25 |
10-позиц., хв.25 \ 8-позиц., хв.25 |
10-позиц., хв.25 \ 8-позиц., хв.25 |
Отверстие держателя инструмента, мм: | 40 |
40 |
||
Ход поперечного
перемещения (X-ось), мм: |
150+30 |
155+30 |
||
Скорость ускоренной подачи (X-ось), м/мин: |
20
- с направляющими качения 16 - с направляющими скольжения |
|||
Мощность двигателя AC серво привода оси X, кВт: | 2.1
(непрерывно) |
|||
Ход продольного
перемещения (Z-ось), мм: |
400 |
600 |
||
Скорость ускоренной
подачи (Z-ось), м/мин: |
||||
Мощность двигателя AC серво привода оси Z, кВт: | 2.1
(непрерывно) |
|||
Макс.профиль резца, мм: | OD:
20 / ID 32
|
OD:
20 / ID 32 |
OD:
25 / ID 40 |
OD:
25 / ID 40 |
Задняя бабка: | Гидравлическая |
|||
Диам.пиноли задней бабки: | ||||
Конус Морзе центра задней бабки: | ||||
Помпа гидравлики, кВт: | 1,5 |
1,5 |
2,25 |
2,25 |
Емкость бака СОЖ, л: | 90 |
90 |
110 |
110 |
Масса Нетто, кг: | 4,500 |
5,200 |
||
Занимаемая площадь (Lx W), мм | 1,950
x 1,750 |
2,650
x 1,750 |
СТАНДАРТНАЯ
КОМПЛЕКТАЦИЯ: теплообменник, воздушный/водяной пистолет,
рабочая и сигнальная лампы, продувка патрона, жесткое нарезание резьбы,
сопла СОЖ на шпинделе, виброопоры и болты, телескопическая защита
осей. |
|
ОПЦИИ: |
|

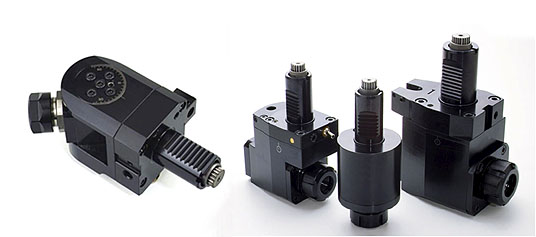

– 12-ти позиционная турель с приводным инструментом: | – Устройство
автоматической подачи прутка диам. 5 ~ 65мм, 1.2 ~ 3 м: |
|
|

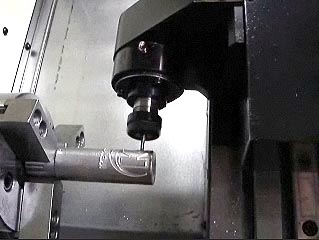

ВИДЕО -

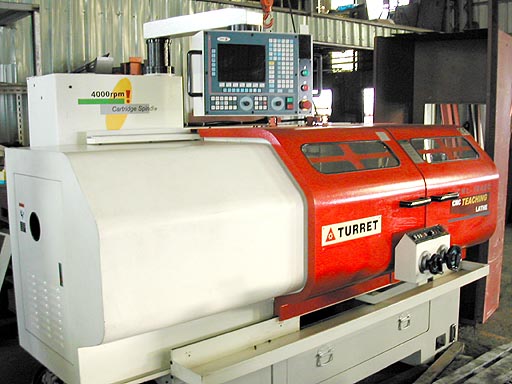

ДЕМОНСТРАЦИЯ С-ОСИ И ПРИВОДНОГО ИНСТРУМЕНТА: ГРАВИРОВКА НА ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ |
|
|

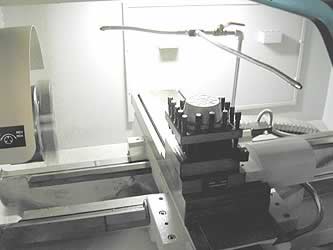

УНИВЕРСАЛЬНЫЕ ЦЕНТРОВЫЕ ТОКАРНЫЕ
СТАНКИ С ЧПУ с горизонтальной станиной |

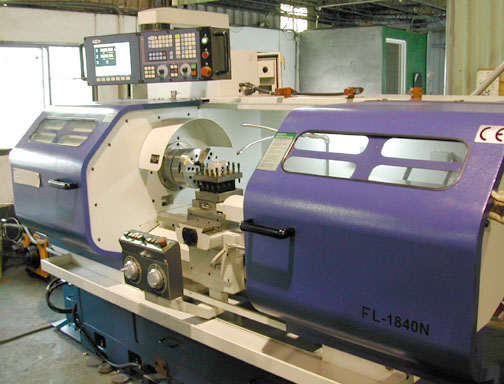

FL-1840N |
FL-1860N
|
|
Рабочий диаметр над станиной | |
|
Рабочий диаметр над поперечным суппортом | |
|
Межцентровое расстояние | |
|
Ширина станины | |
|
Передний конец шпинделя | |
|
Отверстие шпинделя | |
|
Макс.скорость вращения шпинделя | |
|
Ход продольного перемещения (z-ось) | |
|
Ход поперечного перемещения (x-ось) | |
|
AC серво привод (x-ось) | |
|
AC серво привод (z-ось) | |
|
Диам. шариков.винта (x-ось) | |
|
Диам. шариков.винта (z-axis) | |
|
Скорость ускоренной подачи (x-ось) | |
|
Скорость ускоренной подачи (z-ось) | |
|
Инструментальная головка | |
|
|
|
|
Макс.профиль резца | |
|
Диам.пиноли задней бабки | |
|
Ход пиноли задней бабки | |
|
Конус Морзе центра задней бабки | |
|
Мощность двигателя привода шпинделя | |
|
Мощность насоса СОЖ | |
|
Бак гидравлики | |
|
Емкость бака СОЖ | |
|
Масса (Нетто / Брутто) приблиз. | |
|
Габариты станка (Lx Wx H) | |
|
|

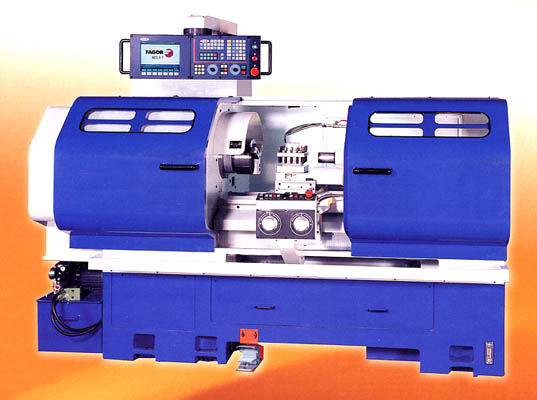

СИСТЕМА ЧПУ FAGOR 8055TC - функция обучения Teach-In - 11" цветной LCD дисплей |
Высокоскоростной картридж-шпиндель
|
|
|
8" гидравлический патрон 45
с управлением педалью |
- Функция ЧПУ наклона
головки |
|
ОПЦИИ: |
|
- Гидравлическая задняя бабка - Конвейер для стружки |
ВНЕШНИЙ ВИД FL-1840N / FL-1860N :
О
ФИРМЕ | ZNC (Прошивные
без ЧПУ) | CNC-L (Прошивные
с ЧПУ) | CNC-E (Прошивные
с простым ЧПУ) | Проволочно-вырезные (5 осей) Скоростные сверлильные | Фрезерные вертикальные обрабатывающие центры | 5-ти осевые обрабатывающие центры | Ленточнопильные Горизонтальные обрабатывающие центры | Токарные обрабатывающие центры | Токарно-карусельные станки | Инновации | Контакты | Home |
|
