ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ ПО ДОСТУПНЫМ ЦЕНАМ
(ПРЕДСТАВЛЕНЫ НЕ ВСЕ МОДЕЛИ, ПРИСЫЛАЙТЕ НАМ ЗАЯВКУ НА СТАНОК С ТРЕБУЕМЫМИ ХАРАКТЕРИСТИКАМИ)

5-ти осевые портальные3-х осевые портальные | Портальные повышенной жесткости |
С-образные повышенной жесткости | Бюджетные | Компактные | Для обработки графита |
Системы ЧПУ / Опции / Оправки / Оснастка / Инструмент | Тех.задание |


ВНИМАНИЕ!!! ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ, ГОТОВЫЕ К ОТГРУЗКЕ С ТАЙВАНЯ:
(НАЖМИТЕ НА ФОТОГРАФИИ НИЖЕ ДЛЯ ПРОСМОТРА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК)

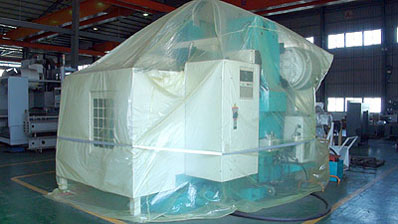

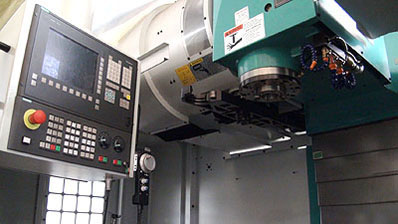

VMC-1500A-1 VMC-1500A-2



ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
С ЧПУ ПРОИЗВОДСТВА
"YOUNG TECH ADVANCED Co., LTD", ТАЙВАНЬ
(дочернее предприятие JSEDM)

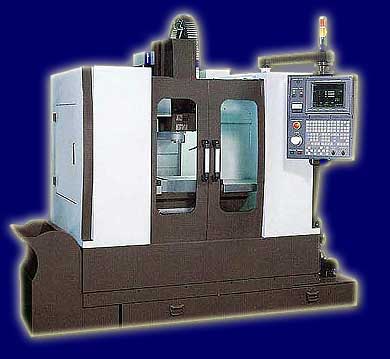

Young Tech YT-300

1.1 ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
"YOUNG TECH" С НАПРАВЛЯЮЩИМИ КАЧЕНИЯ :



Модели станков:


YMC-755L
XYZ = 700x510x550мм
Стол = 800 x 600 мм
7,5 кВт непрер./ 11 кВт 30мин
Габариты станка =
2100 х 2280 х 2350 мм
Масса станка нетто=
4200 кг

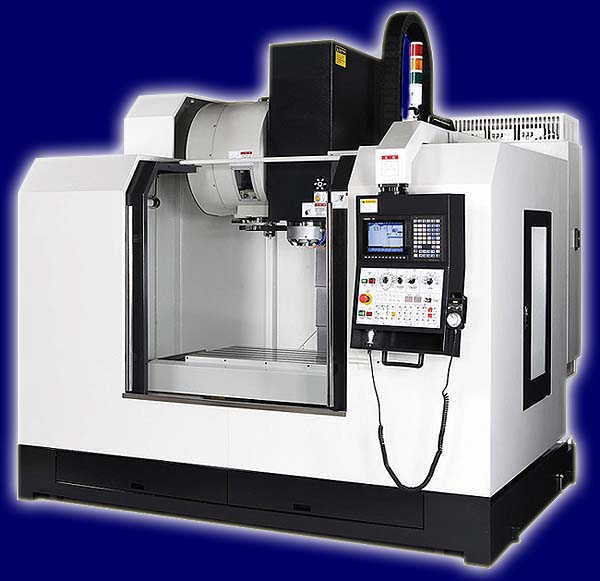

YMC-860L
XYZ = 850x600x600мм
Стол = 1000 x 600 мм
7,5 кВт непрер./ 11 кВт 30мин
Габариты станка=
2610 х 2100 х 2350 мм

Масса станка нетто=
6000 кг

YMC-1160L
XYZ = 1100x600x600мм
Стол = 1200 x 600 мм

11 кВт непрер./ 15 кВт 30мин
Габариты станка=
3000 х 2190 х 2460 мм

Масса станка нетто=
7000 кг


(FANUC ALPHA Package)

Станки отличаются компактными габаритами!!


1.2 ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
"YOUNG TECH" С НАПРАВЛЯЮЩИМИ КАЧЕНИЯ / СКОЛЬЖЕНИЯ:

YMC-1060(L),
XYZ = 1000x600x570мм
Габариты станка=
3120 х 2500 х 2250 мм

Нетто= 5200 кг
- направляющие качения

YMC-1568(L)

XYZ = 1500x680x670мм
Габариты станка=
4400 х 2850 х 2550 мм

Нетто= 8000 кг
- с 3-мя направляющими качения на оси Y


YMC-1368

XYZ = 1300x680x670мм
Габариты станка=
3650 х 2850 х 2550 мм

Ннетто= 6200 кг
- с уголковыми направляющими
скольжения






(FANUC ALPHA Package)

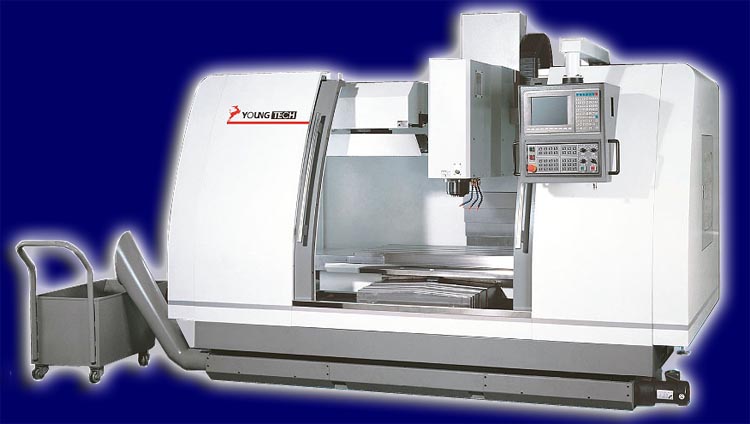

YMC-1050 Young Tech

Young Tech YT-2000FM -1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНКОВ "YOUNG TECH"
YMC-1060(L), YMC-1368, YMC-1568(L)



1.3 ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ "YOUNG TECH" С СИСТЕМОЙ СМЕНЫ ПАЛЛЕТ (APC):
YT-VMC-APC-3

YT-500L (BT-30)

XYZ = 510x400x450мм
510x360x450мм c APC
Стол = 600 x 360 мм
(560x400мм) x 2 c APC
Нагрузка на стол = 250 кг
200кг x 2 c APC
Быст.ход = 48x48x48 м/мин
5,5 кВт непрер./ 7.5кВт 30мин
Габ. = 2150 х 1550 х 1860 мм
Масса станка = 2800 кг

YT-600L (BT-40)

XYZ = 600x460x480мм
600x460x480мм c APC
Стол = 700 x 450 мм
(720x400мм) x 2 c APC
Нагрузка на стол = 600 кг
200кг x 2 c APC
Быст.ход = 48x48x32 м/мин
36x36x30 м/мин c APC
7,5 кВт непрер./ 11 кВт 30мин
Габ. = 3350 х 2426 х 2500 мм
Масса станка = 4000 кг

(FANUC ALPHA Package)

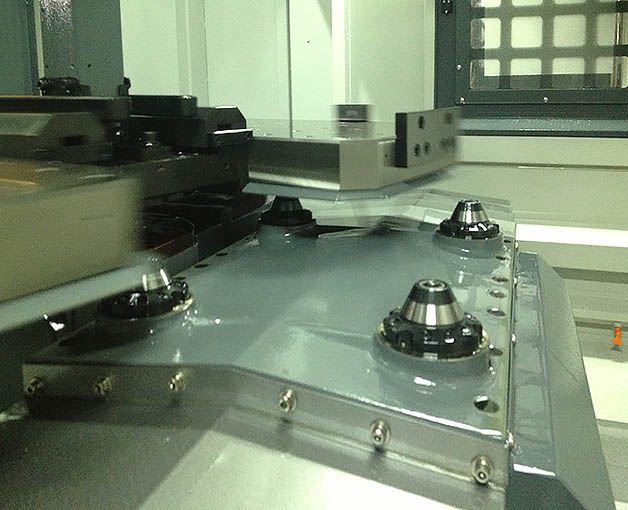

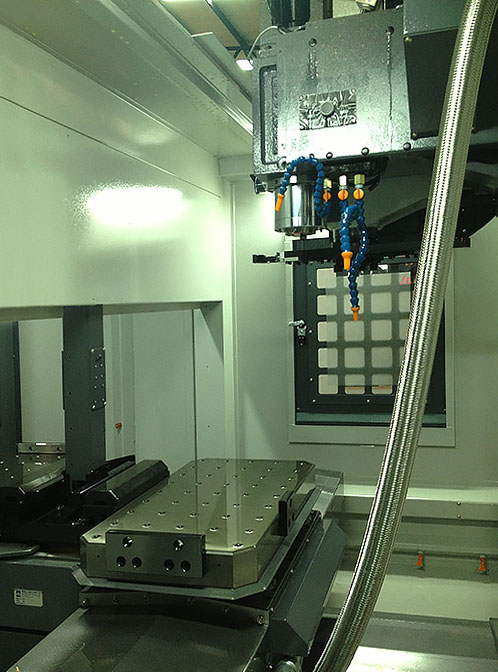

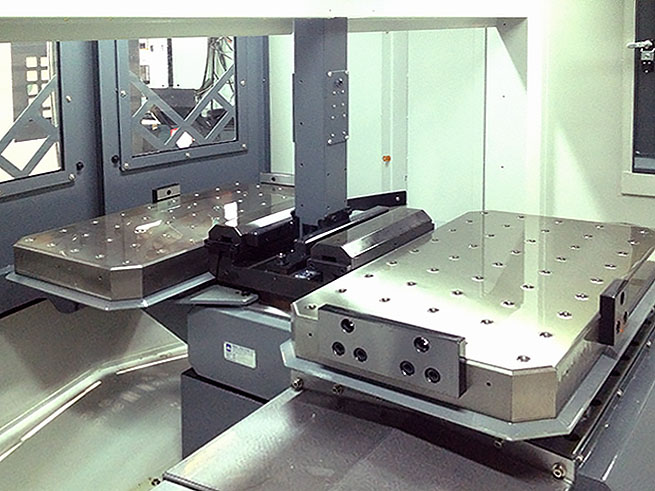

YT-VMC-APC-2 YT-VMC-APC сменщик паллет Young Tech
YT VMC APC moving

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНКОВ "YOUNG TECH"
YT-500L, YT-600L


A.P.C. (СМЕНЩИК ПАЛЛЕТ) ДЕМО-ВИДЕО


2. ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ "YOUNG TECH" ПОВЫШЕННОЙ ЖЕСТКОСТИ:

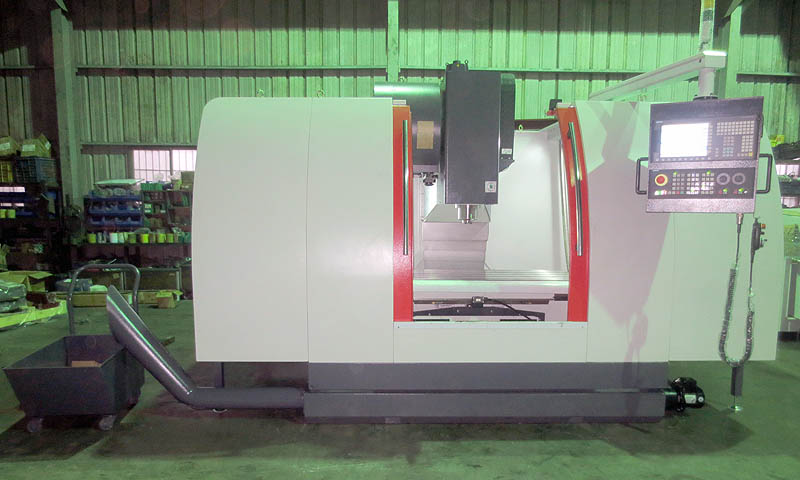

YMC-1170H Photo1

Модели станков


YMC-1170H,
XYZ = 1100x700x670мм
Стол=1270 х 660мм

Габариты станка =
3200 х 2440 х 3320 мм
Масса станка нетто=
8000 кг

YMC-1370H,
XYZ = 1300x700x670мм
Стол=1500 х 660мм

Габариты станка=
3550 х 2410 х 3320 мм

Масса станка нетто=
8500 кг



(FANUC ALPHA Package)

Станки YMC-1170H, YMC-1370H оснащены уникальными широкими
(ширина каждой направляющей 225мм) направляющими скольжения повышенной нагрузочной способности :

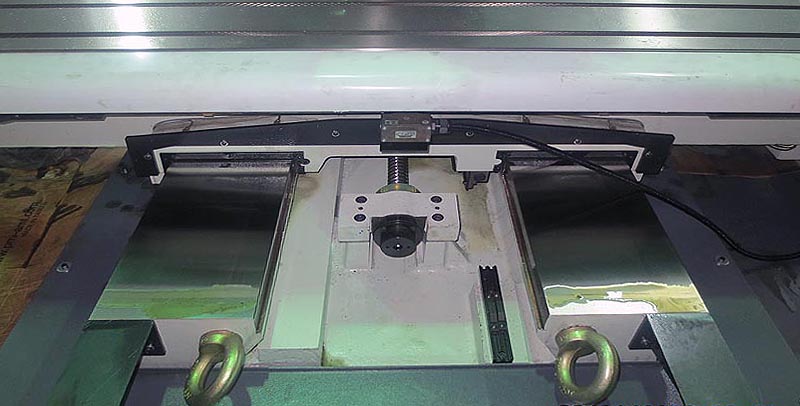

YMC-1170H широкие направляющие скольжения

Станки позволяют размещать на столе станка поворотный / глобусный стол

Gear-Head-Machine-7-small

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНКОВ "YOUNG TECH"
YMC-1170H, YMC-1370H


3. ВЕРТИКАЛЬНЫЕ ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ "YOUNG TECH"
с увеличенными перемещениями по XYZ
:
Young Tech YT-2000FM -2

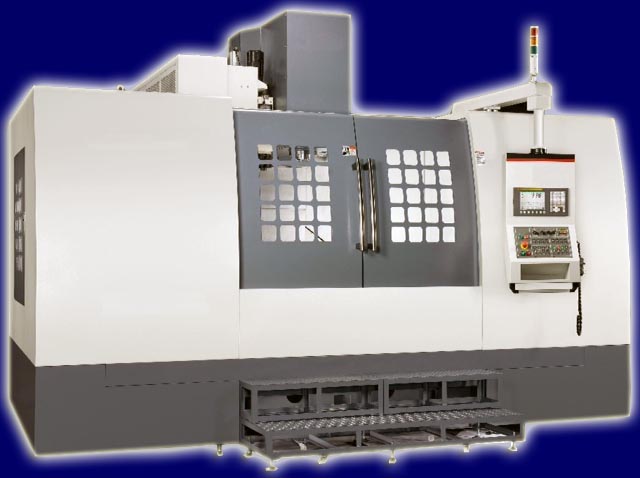

YT-1810L

YT-1810

X = 1800 мм
Y = 900 (1000) мм
Z = 750 (900 / 1000) мм
Стол=1850 х 900мм

Масса нетто= 17500 кг

YT-2010

X = 2000 мм
Y = 900 (1000) мм
Z = 750 (900 / 1000) мм
Стол=2050 х 900мм

Масса нетто= 18500 кг

Шпиндели
BT50, 10000 об/мин,
ПРЯМОЙ ПРИВОД

Мощн.мотора шпинделя:
11 кВт непрер./ 15 кВт 30мин (15 кВт непр./ 18.5 кВт 30мин)
Мощн. серво моторов осей X,Y,Z: 4 / 4 / 7 кВт непрер.
(5.3/ 5.3/ 5.3 кВт
- Sinumerik).

Опц. BT40, 12000 об/мин, ПРЯМОЙ ПРИВОД

Габариты станков =
5100 х 3500 х 3650 мм


(FANUC ALPHA Package)

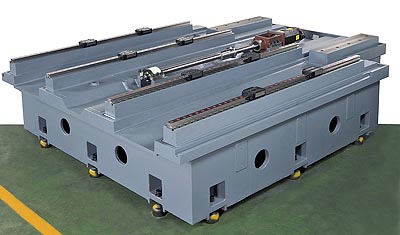

YMC-1810L без ограждения Станки имеют 4 (четыре)
направляющих качения
на оси Y
!!!

Ширина 45 мм. 8 кареток на каждой оси.
YMC-1810L станина 4 направляющих качения

YT-Gear-Head-Machine-small

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНКОВ "YOUNG TECH"
YT-1810, YT-2010



4. БЮДЖЕТНЫЕ ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ ЦЕНТРЫ "YOUNG TECH"
для обработки миниатюрных деталей:

Young Tech YT-2000FM -2

Рынок наводнен ненадежными дешевыми китайскими и индийскими "учебными" станками
с гнуто-сварной либо тонкой литой станиной и другими "особенностями".

Мы предлагаем альтернативу: надежные, точные, но недорогие станки Young Tech основной и бюджетной серий, предназначенные для промышленного применения.

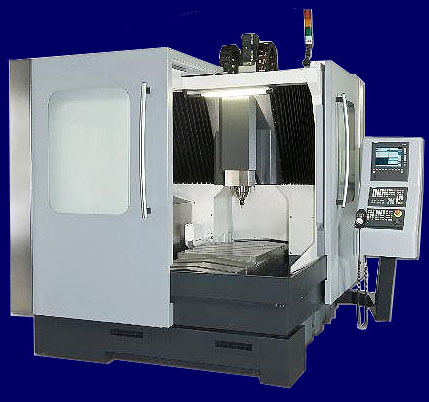

YHC-1000-blue



Шпиндель 10,000 об/мин, BT30,
с
системой охлаждения

ЧПУ
FANUC 0iMD
или SYNTEC 900M -
аналог FANUC 0M


Быстрый ход
10 м/мин,
Рабочие подачи
0~5 м/мин
Стол
500 x 356 мм,
нагрузка на стол
400 кг

Перемещения XYZ = 300 x 300 x 300мм
(по Z = 400мм без АТС)


Магазин инструмента на 10 позиций

YT-300F с полным ограждением

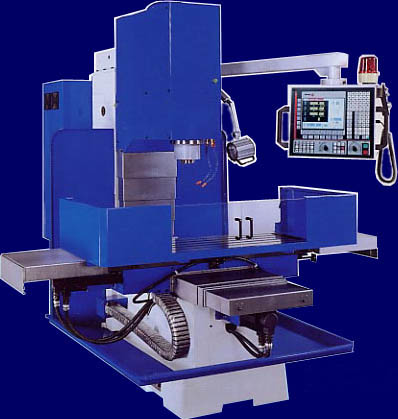

5. БЮДЖЕТНЫЕ ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ СТАНКИ "YOUNG TECH" С ЧАСТИЧНЫМ ОГРАЖДЕНИЕМ:
Young Tech YT-2000FM -2
3
YT -1500М - вариант поставки без магазина инструмента
Young Tech

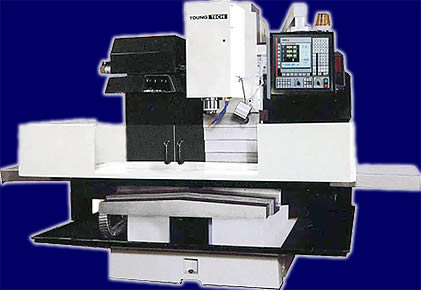

YT -1700SM - СТАНОК C ШИРОКОЙ УСТОЙЧИВОЙ СТАНИНОЙ.
4 шт. направляющих скольжения на станине.

6. БЮДЖЕТНЫЕ ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ ЦЕНТРЫ "YOUNG TECH"
С ПОЛНЫМ ОГРАЖДЕНИЕМ:

Young Tech YT-2000FM -2
2

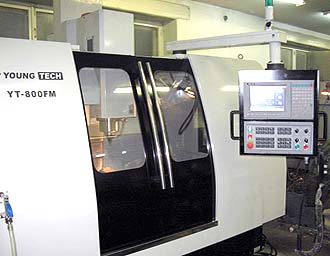

Станок Young Tech YT-800FM новой "М"-серии
с полным ограждением на предприятии нашего заказчика
1

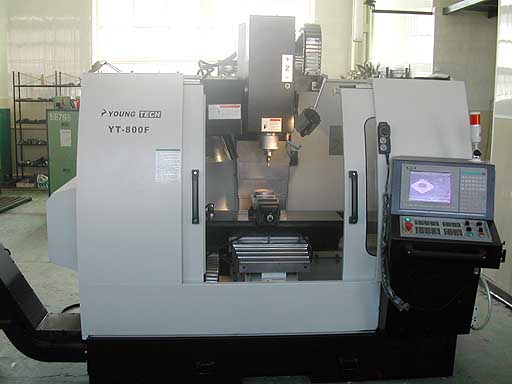

YT-800F с полным ограждением на предприятии нашего заказчика
YT-1500M

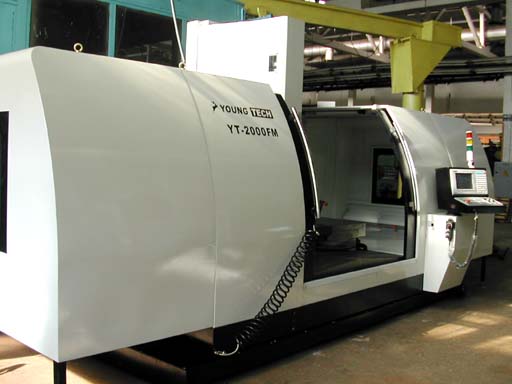

YT-2000FM с полным ограждением на предприятии нашего заказчика
YT-1700M

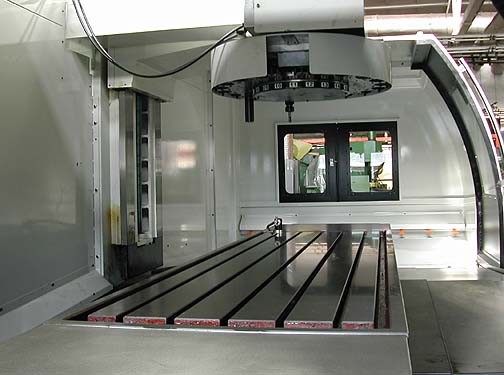

YT-2000FM: рабочий стол 2330 x 760 мм. Защита оси Z снята для демонстрации направляющих.

Станки YOUNG TECH серии YT представляют собой уникальное бюджетное решение для Вашего предприятия -
Вы можете приобрести у нас 3 станка YOUNG TECH
вместо 1 станка европейского производства, который Вы планировали приобрести ранее!


Отличие в том, что бюджетные станки имеют приводы осей через зубчатый ремень и, как правило, систему ЧПУ SYNTEC,
а станки основной линейки имеют прямые приводы осей и системы ЧПУ - Fanuc, Mitsubishi и др., на выбор заказчика.

ЧПУ SYNTEC позволяет легко визуализировать путь инструмента перед началом обработки нажатием одной кнопки.
Не требуется задавать размеры и форму заготовки -масштабирование в размер экрана производится автоматически.



МАЛЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
"YOUNG TECH"

Young Tech YT-2000FM -2
Young Tech YT-800F
Модель YHC-1000

ВЫСОКОСКОРОСТНЫЕ
ВЕРТИКАЛЬНЫЕ
ФРЕЗЕРНЫЕ
ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
"YOUNG TECH"


Приобретая у нас станки
лучших тайваньских производителей,
Вы получаете
из первых рук
высококачестенное оборудование
европейского уровня -
в 2 раза дешевле,
чем в Европе.

   Шпиндели
Частота вращения,мощность
 HSK 63A
 0 ~ 24,000 об/мин, 26 кВт
 HSK 50E  0 ~ 24,000 об/мин, 19 кВт
 HSK 32E / 40E / 50E
 3,000 ~ 40,000 об/мин,
   5 / 8.5 / 13.7 / 19 кВт
 ISO 25 / ISO 30
 3,000 ~ 40,000 об/мин,

 5 / 8.5 / 13.7 / 19 кВт

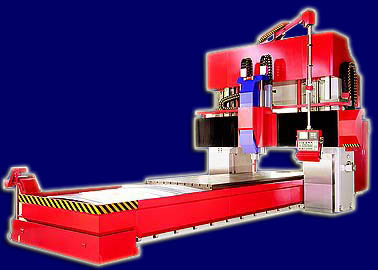

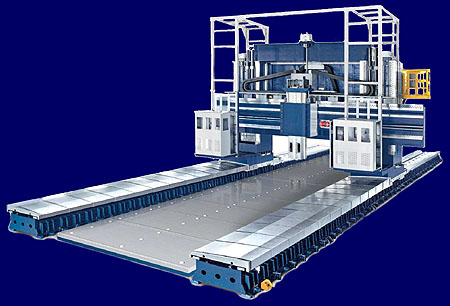

ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
"YOUNG TECH"

Young Tech YT-2000FM -2

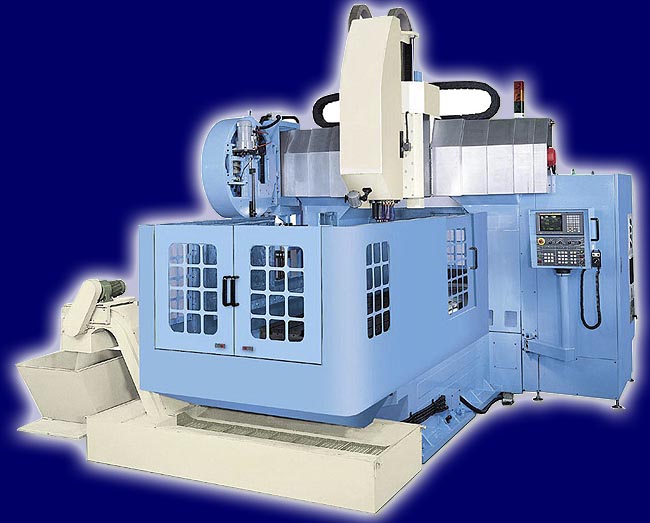

YDC-1320 Young Tech портальный фрезерный

YDC-1320,
XYZ = 2000x1300x800мм
Стол=2000 х 1100мм
Расст. между колоннами
1500мм
Габариты станка =
663 х 390 х 398 см
Масса станка нетто=

16000 кг

YDC1620,
XYZ = 2000x1600x800мм
Стол=2000 х 1400мм
Расст. между колоннами 1700мм

Габариты станка=
663 х 433 х 398 см

Масса станка нетто=
1800 кг



(FANUC ALPHA Package)


YDC-1320-DSCF0728-small
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПОРТАЛЬНЫХ СТАНКОВ YOUNG TECH
YDC-1320, YDC-1325, YDC-1620, YDC-1625

(НАЖМИТЕ ДЛЯ ПРОСМОТРА)

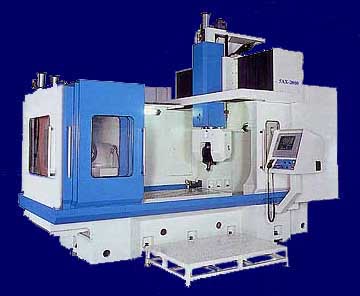

5-ТИ ОСЕВЫЕ ВЕРТИКАЛЬНЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ SFY
С НАКЛОННО-ПОВОРОТНЫМ ШПИНДЕЛЕМ



SFY logo

5-AX

5-ТИ ОСЕВЫЕ ВЫСОКОСКОРОСТНЫЕ
ВЕРТИКАЛЬНЫЕ ФРЕЗЕРНЫЕ
ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ "SFY"
для изготовления пресс-форм



   Шпиндели SFY
Частота вращения, мощность
 HSK A-50
 500 ~ 20000 об/мин, 22 кВт
 HSK A-63
 0 ~ 18000 об/мин, 24 кВт
 ISO-25
 6000 ~ 30000 об/мин, 6 кВт

ПРЕДЛАГАЕТСЯ ТРИ ВАРИАНТА 5-ТИ ОСЕВЫХ ВЕРТИКАЛЬНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ SFY:

1). ПОРТАЛЬНЫЕ С НАКЛОННО-ПОВОРОТНЫМ ШПИНДЕЛЕМ.
2). ДВУХСТОЕЧНЫЕ СО СЪЁМНЫМ НАКЛОННО-ПОВОРОТНЫМ (ГЛОБУСНЫМ) СТОЛОМ, УСТАНАВЛИВАЕМЫМ НА СТОЛ СТАНКА.
2). ДВУХСТОЕЧНЫЕ СО ВСТРОЕННЫМ НАКЛОННО-ПОВОРОТНЫМ (ГЛОБУСНЫМ) СТОЛОМ.

Управление 4-ой и 5-ой осями - непрерывное, от 5-ти осевой системы ЧПУ.

Благодаря тому, что высокоскоростные станки с ЧПУ фирмы SFY обладают универсальностью применения - способностью микрогравирования, а также работают как фрезерные станки с ЧПУ, - они широко используются потребителями, выполняя самые разнообразные производственные требования различных клиентов. Компоновка всех станков SFY - двухстоечная, гарантирует высокую жесткость конструкции. Конструкция наклонно-поворотной шпиндельной головки - мощная, надежная, жесткая, устойчивая.

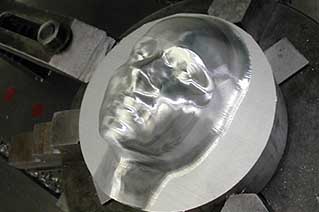

Detal na 5AX

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 5-ТИ ОСЕВЫХ СТАНКОВ SFY, ДЕМОНСТРАЦИОННОЕ ВИДЕО, ОБРАЗЦЫ ДЕТАЛЕЙ

(НАЖМИТЕ ДЛЯ ПРОСМОТРА)



5-ТИ ОСЕВЫЕ ВЕРТИКАЛЬНЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
С НАКЛОННО-ПОВОРОТНЫМ (ГЛОБУСНЫМ) СТОЛОМ

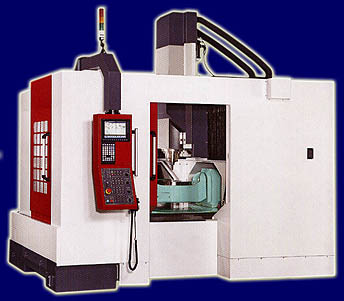

VMC-5AX-450 VMC-5AX-450
5-ти осевой портальный обрабатывающий центр.

- Диаметр планшайбы: 450 мм

- ЧПУ: MITSUBISHI M70*/HEIDENHAIN iTNC530/Sinumerik 840D**
- XYZ: 1100 x 750 x 300 мм
- Макс. нагрузка: 150 ~ 250 кг
- B-ось: +/-110 град., 5.5 об/мин
- C-ось: 360 град., 11.1 об/мин
- Шпиндель: HSK-63A / (ISO40-опция) 20,000 об/мин, 20 кВт
- Рабочий / Быстрый ход: 12 / 30 (48 - опция) м/мин
- Магазин: 20 инстр. Ф60 x 240мм x 8кг
- Габариты: 3250 x 3600 x 3200 мм
- Мощность: 55 KVA
- Масса нетто: 11500 кг

Цена* DDP Петербург, с НДС18%: 10,970,000 руб.
Цена** DDP Петербург, с НДС18%: 11,550,000 руб.

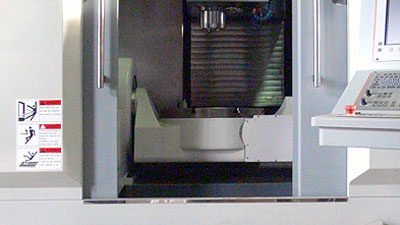

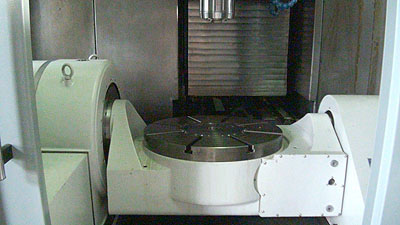

5-AX-630-1 VMC-5AX-630
5-ти осевой
обрабатывающий центр.
Неподвижный стол, подвижная колонна.

- Диаметр планшайбы глобусного стола 630 мм.
- ЧПУ: HEIDENHAIN iTNC-530
- XYZ: 700 x 700 x 540 мм
- Макс. нагрузка: 300 ~ 500 кг
- A-ось: -10 ~ +110 град., 16.7 об/мин
- C-ось: 360 град., 11.1 об/мин
- Макс. размеры детали: Ф600 x 400 мм
- Шпиндель: BT40, 10,000 об/мин, 11/15 кВт
- Быстрый ход XYZ: 30 x 30 x24 м/мин
- Магазин: 24 инстр. ф80 x 300мм x 7кг
- Габар.: 4480 x 5610 x 3700 мм
- Мощность: 45 KVA
- Масса нетто: 15000 кг

5-AX-630-2


3-Х ОСЕВЫЕ ВЕРТИКАЛЬНЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ SFY

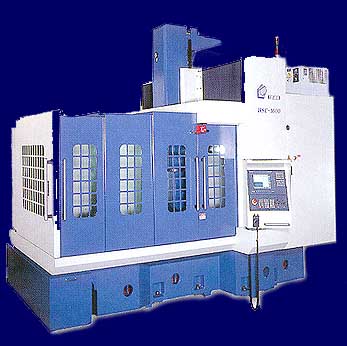

HSC-1600
SFY-logo

3-Х ОСЕВЫЕ ВЫСОКОСКОРОСТНЫЕ
ВЕРТИКАЛЬНЫЕ ФРЕЗЕРНЫЕ
ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ "SFY"
для изготовления пресс-форм


   Шпиндели SFY
Частота вращения, мощность
 HSK A-63
 500 ~ 24000 об/мин, 30 кВт
 HSK A-63  0 ~ 22000 об/мин, 25 кВт
 HSK A-63
 0 ~ 24000 об/мин, 15 кВт
 HSK E-40
 3000 ~ 25000 об/мин, 10 кВт
 Опция:
 40000 / 50000 об/мин




ВЕРТИКАЛЬНЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ ПОВЫШЕННОЙ ЖЕСТКОСТИ.
ДАННЫЕ СТАНКИ ИМЕЮТ ВЫДАЮЩИЕСЯ ХАРАКТЕРИСТИКИ И ПРЕДЛАГАЮТСЯ ПО ДОСТУПНЫМ ЦЕНАМ.

НА ВЫБОР НАШИМ ЗАКАЗЧИКАМ ПРЕДЛАГАЮТСЯ ТАЙВАНЬСКИЕ СТАНКИ ПОВЫШЕННОЙ
ЖЕСТКОСТИ, ОБЪЕДИНЕННЫЕ ЕДИНЫМ КОНСТРУКТИВНЫМ ПРИНЦИПОМ ИЗБЫТОЧНОСТИ :

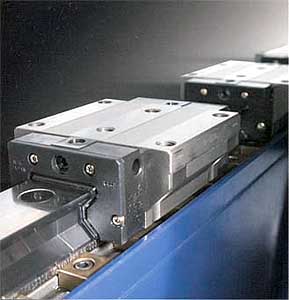

VMC-1100-napravl
- МОЩНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ДЛЯ ВЫСОКИХ НАГРУЗОК, НА РОЛИКОВЫХ ЭЛЕМЕНТАХ КАЧЕНИЯ. УСИЛЕННАЯ КОНСТРУКЦИЯ НАПРАВЛЯЮЩИХ ОСЕЙ

- Отсутствует "типичное только для тайваньских станков" (по мнению продавцов японской техники) перевешивание стола

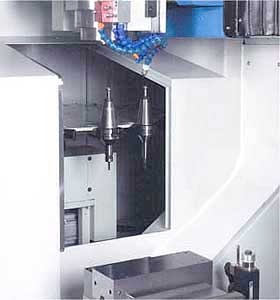

VMC-1100-magazin
- МАГАЗИН ИНСТРУМЕНТА В ОТДЕЛЬНОМ
ОТСЕКЕ ДЛЯ ЗАЩИТЫ ОТ СТРУЖКИ

- ЧПУ SINUMERIK 840D (10.4” TFT, NCU 573.5, NURBS, RS-232, RJ-45 NETWORK, DATA SERVER)

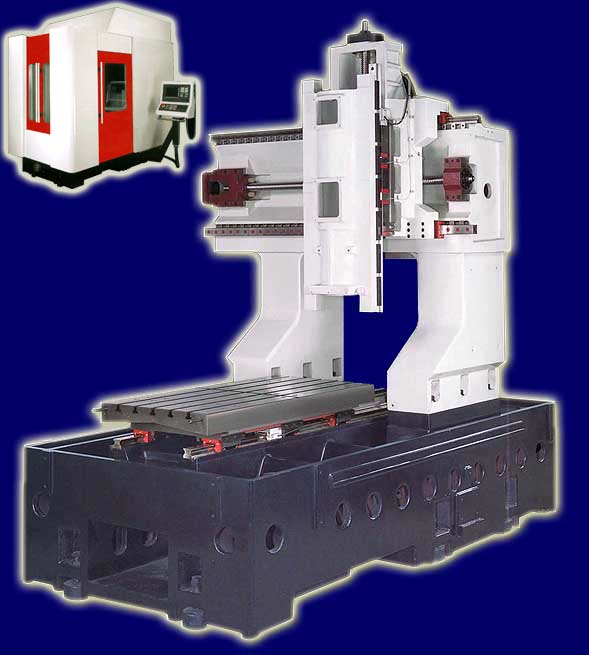

МОДЕЛИ VMC-600M, VMC-1100M

- Двухстоечная компоновка, монолитный портал, отлитый как единое целое
- Прямое соединение сервомоторов с шариковыми винтами осей
- Все литье выполнено из мелкодисперсного эластичного чугуна Meehanite
- Мощный привод торможения Z-оси без противовеса
- Широкая устойчивая станина
- Усиление 3D ребрами жесткости
- Контроль теплового расширения
- Система охлаждения шариковых винтов
- Открытый верх над столом для загрузки заготовки тельфером

VMC-1100

МОДЕЛЬ VMC-1100M со снятым ограждением

Технические характеристики:

Перемещения X Y Z = 1100 x 600 x 500 мм,
Стол = 1200 x 600 мм, максимальная нагрузка 1000 кг,
Быстрый ход по XYZ = 36 м/мин (30 м/мин), рабоч.ход по XYZ = 1~20 м/мин,
Шпиндель 16000 об/мин, 25 кВт BBT-40 (20000 об/мин, 21 кВт HSK E-63),
Магазин 30 инструментов с манип.(опция - 60 инструментов) (20 без манип).





VMC-1600

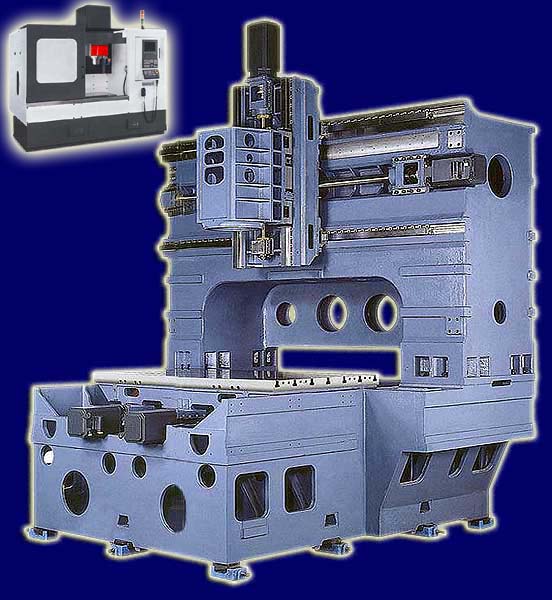

МОДЕЛЬ VMC-1600 со снятым ограждением
Отсутствует перевешивание стола

МОДЕЛЬ VMC-1600

-
Перем. по X,Y,Z= 1600 x 1000 x 600 мм,
-
Стол 1740 x 1040 мм, макс. нагр.3000кг,
- Быстрый ход по XYZ = 20 м/мин,
-
Рабочая подача по X, Y, Z= 1~20 м/мин
-
Мощность сервомоторов осей X, Y, Z:
   8.7 / 8.7 / 8.7 кВт,
АС серво приводы,
-
L / D / масса ин-та: 300 мм / 133 / 15 кг,
-
Магазин инструмента на 20/16 позиций,
-
Подводимая мощность: 56 кВт,
-
Точность позиционир. : 4 мкм / 300 мм
-
Повторяемость: +/- 3 мкм,
-
Масса станка: 24500 кг,
-
Габариты: 4430 x 3360 x 4060 мм.

- Двухстоечная компоновка, монолитный портал, отлитый как единое целое
- Прямое соединение сервомоторов с шариковыми винтами осей
- Литье выполнено из чугуна Meehanite
- Торможение Z-оси без противовеса
- Широкая устойчивая станина
- Оптические линейки Heidenhain на XYZ.
- Направляющие осей - линейные, (STAR, производства Германии) на роликовых элементах качения высокой нагрузочной способности. На оси Y установлены 3 линейных направляющих и система из двух шариковых винтов.
- Мощный шпиндель BT50, 22 кВт непрерывно, 26 кВт (30 мин.), 10000 об/мин. ПРЯМОЙ ПРИВОД, момент 140Нм, керамические подшипники высокой точности. Опция: мотор-шпиндель HSK-A100, 30 кВт непрерывно, 39 кВт (30 мин.), 15000 об/мин, момент 150 / 195 Нм.

- ЧПУ FANUC 18i-MB, (Data Server 512 MB, функции HPCC, RISK, AI NANO HPCC).




КРУПНОГАБАРИТНЫЕ ВЕРТИКАЛЬНЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
(ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ ПО ОСИ Х ДО 36 МЕТРОВ)


VMC-4000

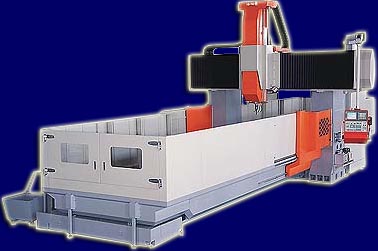

МОДЕЛЬ VMC-4000 с неподвижным порталом

МОДЕЛЬ VMC-4000 / VMC-4000-K

- Перем. по X,Y,Z= 4000 x 3000 x 800 мм /
                                    4000 x 3000 x 600 мм,
- Расстояние от торца шпинделя до стола
                     = 200 ~ 1000 мм / 400 ~ 1750 мм,
- Стол 4000 x 2550 мм,
- Максим. нагрузка 18000 кг / 17000 кг,
- Быстрый ход по XYZ
   = 8000 x 10000 x 10000 мм/мин,
- Рабочая подача по X, Y, Z= 1~5500 м/мин,
- Шпиндель ВТ50, 40~4,500 об/мин,
мощность привода шпинделя
18.5 кВт
непрерывно / 22 кВт 30 мин
( 22 кВт
непрерывно / 26 кВт 30 мин)

- Максимальный момент на шпинделе
  726 Н*м (30 минут, 40~289 об/мин) /
  858 Н*м (30 минут, 40~289 об/мин)

-
L / D / масса ин-та: 400 мм / 125(250)/ 18 кг /
                                     400 мм / 125 (250)/ 18 кг,
-
Магазин инструмента на 32/24 позиций,
-
Подводимая мощность: 65 кВт,
-
Масса станка: 40500 кг / 55000 кг,
-
Габариты: 11500 x 6100 x 3295 (4295) /
                        11400 x 5720 x 5737 (6050)

- Траверса и колонны оборудованы системами гидравлической фиксации.

- Направляющие оси Y выполнены как комбинированные – установлены как линейные безлюфтовые на основе модулей качения, так и направляющие скольжения.

- Привод шпинделя осуществляется через надежную высокомоментную планетарную передачу.

- Магазин инструмента на 24/32 позиции с манипулятором (стандартно) либо на 40/60/120 поз. - опция.

VMC-4000-K

МОДЕЛЬ VMC-4000-K
с подвижной балкой-траверсой

Предлагаются станки с вертикальным ходом траверсы до 2500 мм,
с расстоянием от торца шпинделя до стола =
0 ~ 3200 мм, с продольным перемещением по оси X до 36 метров.


VMC-12000-BLUE
МОДЕЛЬ VMC-12000 с подвижным порталом
и подвижной балкой-траверсой (оcь W)
МОДЕЛЬ VMC-12000

- Перем. по X,Y,Z,W= 12000 x 3600 x 1400 x 2000 мм
- Стол напольный 12000 x 2800 мм (из 6-ти частей),
- Расст. между колоннами 3650 мм,
- Расст. от торца шпинделя до стола 920 ~ 3420 мм,
- Макс. нагрузка на стол 3000 кг/м2,
- Быстрый ход по XYZW = 6 x 6 x 10 x 1 м/мин,
- Магазин инструмента на 32 позиции (опц.40, 60, 80, 120)
- На станке можно установить универсальную либо угловую поворотную головку с ручным индексированием, либо CNC головку с непрерывным управлением для 5-ти осевой обработки.
- НЕПОДВИЖНЫЙ СТОЛ. Двухстоечная компоновка.
- Литье выполнено из чугуна Meehanite
- Оптические линейки Heidenhain (6шт.) на всех осях.
- Направляющие всех осей - линейные, на роликовых
элементах качения высокой нагрузочной способности.
- Мощный шпиндель
BT50, 22 кВт непрерывно, 26 кВт (30 мин.), 6000 об/мин, 600 Н*м (30 минут, 40~375 об/мин).
-Привод шпинделя - высокомоментная 2-х скоростная планет.передача
ZF 2K-250, Low/High (1:4)
- Привод осей X, Y – системой
«шестерня-рейка» производства GUDEL + REDEX (технология Correa)
- Привод осей X,W осуществляется синхр.серво моторами
- На оси W установлен двойной гидравлический демпфер
- ЧПУ FANUC 31i-MB, (Data Server, RISK, AI NANO HPCC).

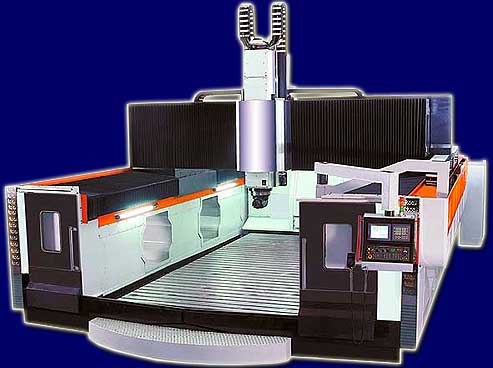

VMC-6500

МОДЕЛЬ VMC-6500 с подвижной траверсой

МОДЕЛЬ VMC-6500

- Перем. по X,Y,Z= 6500 x 2500 x 1200 мм
(опция - до 14500 x 3700 x 1200 ) ,
-
Стол 6500 x 2400 мм,
-
Макс. нагрузка на стол 10000кгс/м2,
- Быстрый ход по XY = 30 м/мин,
-
Магазин инструмента на 30 / 60 позиций
- На станке можно установить универсальную либо угловую поворотную головку с ручным индексированием, либо CNC головку с непрерывным управлением для 5-ти осевой обработки.

- НЕПОДВИЖНЫЙ СТОЛ. Двухстоечная компоновка.
- Монолитный подвижный портал.
- Литье выполнено из чугуна Meehanite
- Оптические линейки Heidenhain на XY.
- Направляющие осей - линейные, на роликовых элементах качения высокой нагрузочной способности.
- Мощный шпиндель BT50, 22 кВт непрер., 26 кВт (30 мин.),
6000 об/мин (вертик.) / 3500 об/мин (гориз.).
-Привод шпинделя через высокомоментную 2-х скоростную планетарную передачу
- ЧПУ FANUC 31i-MB, (Data Server, RISK, AI NANO HPCC).

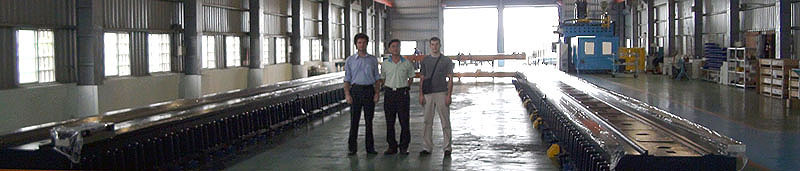

LONG X AXIS 30M
Направляющие крупногабаритного вертикального портального обрабатывающего центра для обработки корпусов судовых двигателей (продольное перемещение по оси X = 30 метров)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ VMC-4000(K), VMC-6500

(НАЖМИТЕ ДЛЯ ПРОСМОТРА)

ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ ПОВЫШЕННОЙ ЖЕСТКОСТИ, С-ОБРАЗНОЙ КОМПОНОВКИ.
ДАННЫЕ СТАНКИ ИМЕЮТ ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ И ПРЕДЛАГАЮТСЯ ПО ДОСТУПНЫМ ЦЕНАМ.

ОПТИМАЛЬНОЕ СООТНОШЕНИЕ
ЦЕНА / КАЧЕСТВО

AGMA-logo

AGMACHINE TECHNO - ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ ПОВЫШЕННОЙ НАГРУЗОЧНОЙ СПОСОБНОСТИ

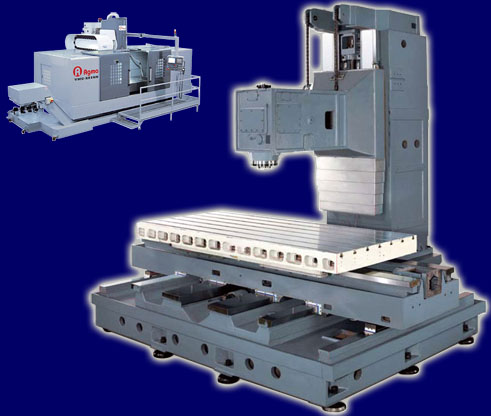

VMC-2210N
VMC-2210N (вид с ограждением / без ограждения)


СТАНОК VMC-2210N:
--------------------------------

-
6 (ШЕСТЬ) НАПРАВЛЯЮЩИХ НА СТАНИНЕ.

- УСИЛЕННАЯ РЕБРАМИ И СОТАМИ КОЛОННА,

- ШПИНДЕЛЬ BT50,

- МОМЕНТ НА ШПИНДЕЛЕ МАКС. 520 Н*М,

- МОЩНОСТЬ ПРИВОДОВ ОСЕЙ XYZ 7 кВт,

- МАССА СТАНКА 23 ТОННЫ,

- МАССА СТАНИНЫ 9 ТОНН.


Обрабатывающие центры AGMACHINE TECHNO стоят несколько дороже, чем внешне похожие станки других тайваньских производителей, потому что сконструированы по принципу избыточности, характеризуются повышенным качеством сборки из комплектующих только высшего качества, усиленной конструкцией всех несущих элементов, применением 4-х направляющих скольжения даже на станках малой серии и 6-ти направляющих скольжения на станках тяжёлой серии.

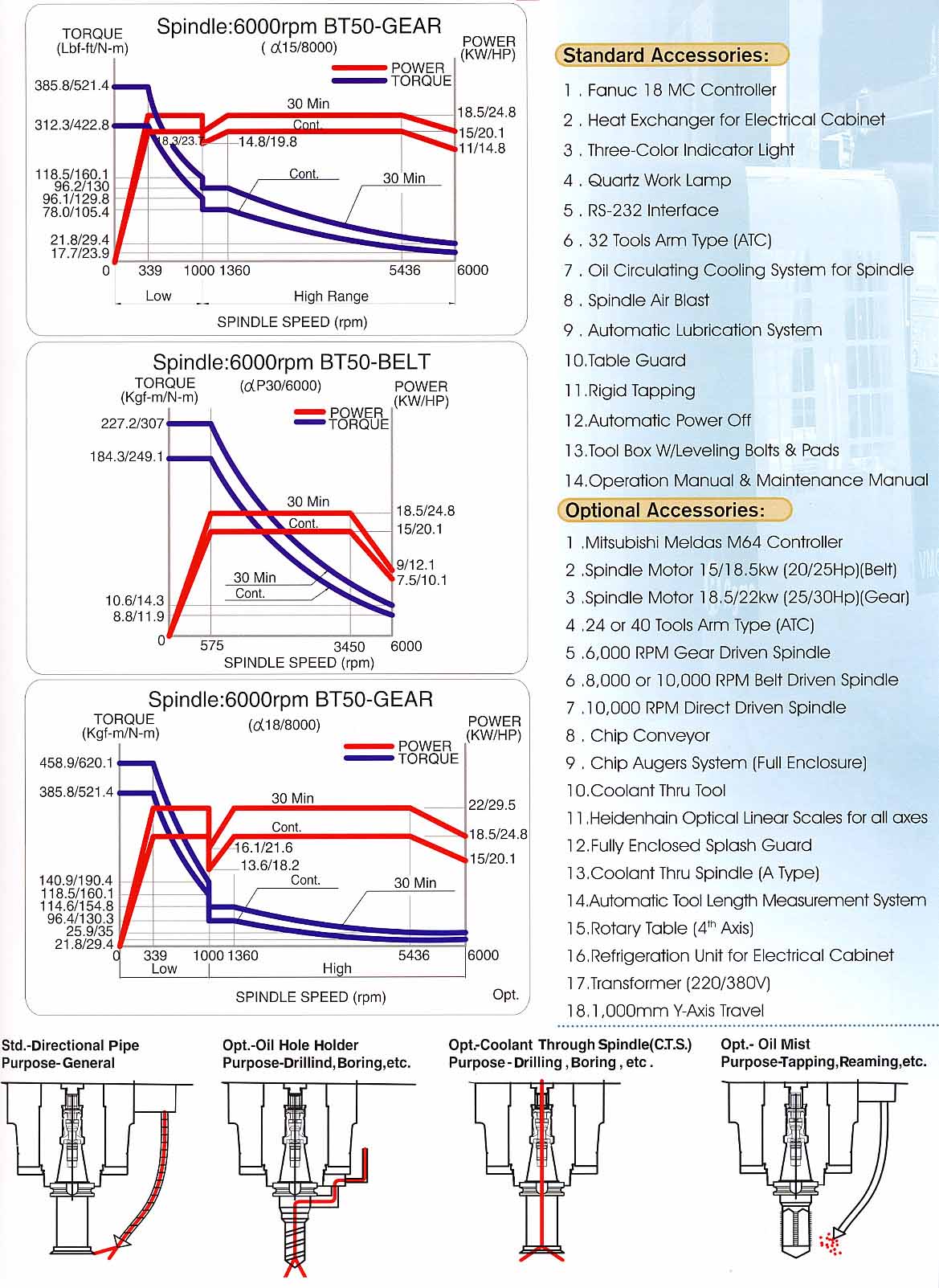

НА СТАНКАХ ТЯЖЁЛОЙ СЕРИИ МОМЕНТ НА ШПИНДЕЛЕ 620 Н*м (нажмите для просмотра диаграммы "мощность - момент").

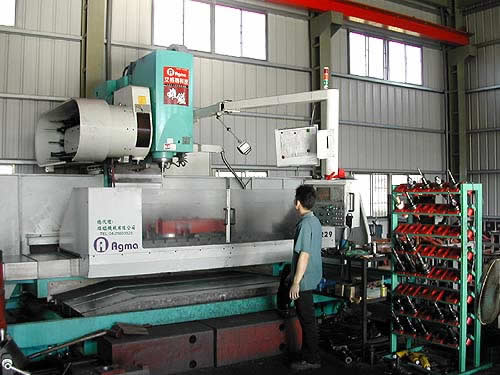

  Станки AGMA у потребителей работают
с полной нагрузкой

Agma-Client-Hard-Work

AGMACHINE TECHNO CO., LTD. - профессиональный изготовитель ВЕРТИКАЛЬНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ с числовым программным управлением, успешно работающий на Tайване в течение десятка лет. Хотя фирма AGMA основана только в 1997 году, ее руководящая команда имеет более чем 25-летний опыт в производстве обрабатывающих центров. Изделия AGMA высшего качества, на уровне с 5-ю лучшими изготовителями обрабатывающих центров на Tайване.
AGMA строит качественные конкурентоспособные машины с числовым программным управлением для сложных индустриальных применений, таких как изготовление пресс-форм, производство электронных компонентов, космическая промышленность. Каждая машина построена с воплощением инновационных проектов и со строгими процессами проверки качества. Все машины соответствуют стандартам Совета Европы и EMC. 6 марта 2003 получен сертификат ISO9001: 2000.
Благодаря стратегии всегда продавать продукцию только высшего качества и обеспечивать превосходный послепродажный сервис, фирма AGMA за короткое время завоевала очень хорошую репутацию среди изготовителей пресс-форм, производителей электронных компонентов и предприятий космической промышленности на Tайване.
Начав продажи с 1998 года, фирма AGMA быстро получила очень хорошую репутацию в следующих странах: Тайвань, Япония, материковый Китай, Гонконг, США, Канада, Италия, Бельгия, Турция, Индия, Мексика, Корея, Израиль и Малайзия. Теперь ежегодное производство AGMA - приблизительно 120 - 150 станков. AGMA настаивает на том, что ее станки собраны с применением лучших материалов и компонентов, а высокое качество и точность сборки значительно экономит время клиента при эксплуатации станков и время на послепродажное обслуживание. Это хорошо понимают потребители за рубежом (за пределами России).

M-15-micro-machine AGMACHINE TECHNO не рассуждает
"о нанотехнологиях", а внедряет новую технику.

Недавняя разработка
AGMACHINE TECHNO - микростанок M-15.

Ход по XYZ = 100 x 100 x 50 мм,
Размеры стола = 275 x 180 мм,
пневмошпиндель
150,000 об/мин,
разрешение оптических линеек 20 нм,
точность позиционирования 500 нм,
повторяемость +/-150 нм.
масса станка 600 кг,
габариты 1600 х 1600 х1550 мм.
M-15 микро детали

НАША РЕКОМЕНДАЦИЯ: СТАНКИ AGMA HPA-6 и HPA-10 ДЛЯ ВЫСОКОСКОРОСТНОГО ФРЕЗЕРОВАНИЯ - СКОРОСТЬ РАБОЧЕГО ХОДА СТАНКОВ 30,000 мм/мин
РАВНА СКОРОСТИ БЫСТРЫХ ПЕРЕМЕЩЕНИЙ (G01 = G00)

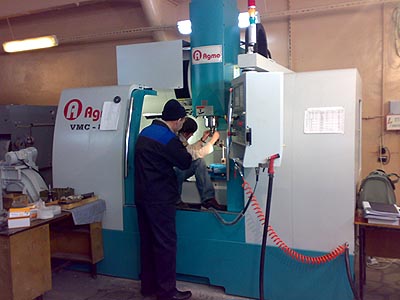

Agma - станок 1 в России
Станок AGMA VMC-95
на предприятии нашего заказчика
Agma - станок 2 в России

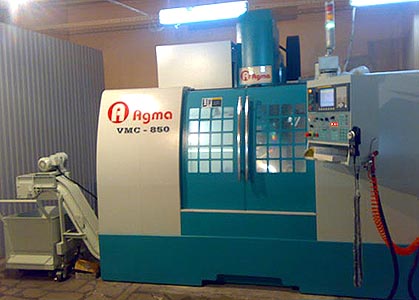

Станок AGMA VMC-850
на предприятии нашего заказчика
AGMA Станок 3 в России

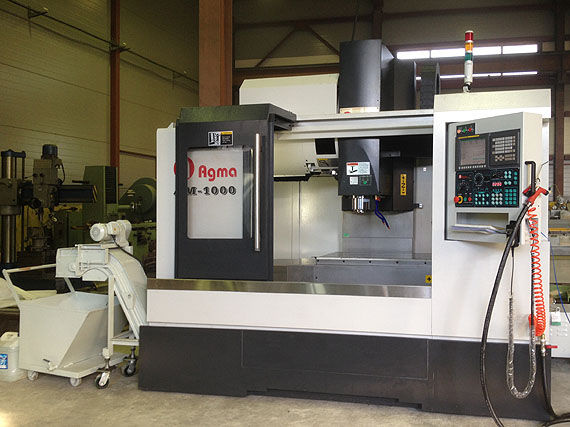

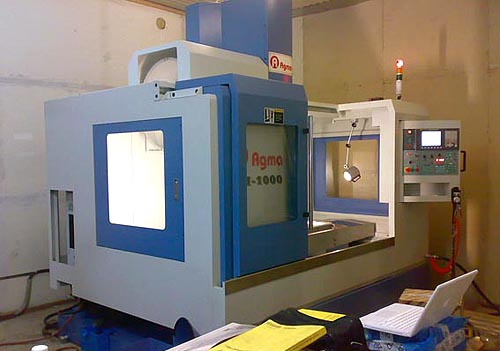

Станок AGMA AM-1000
на предприятии нашего заказчика

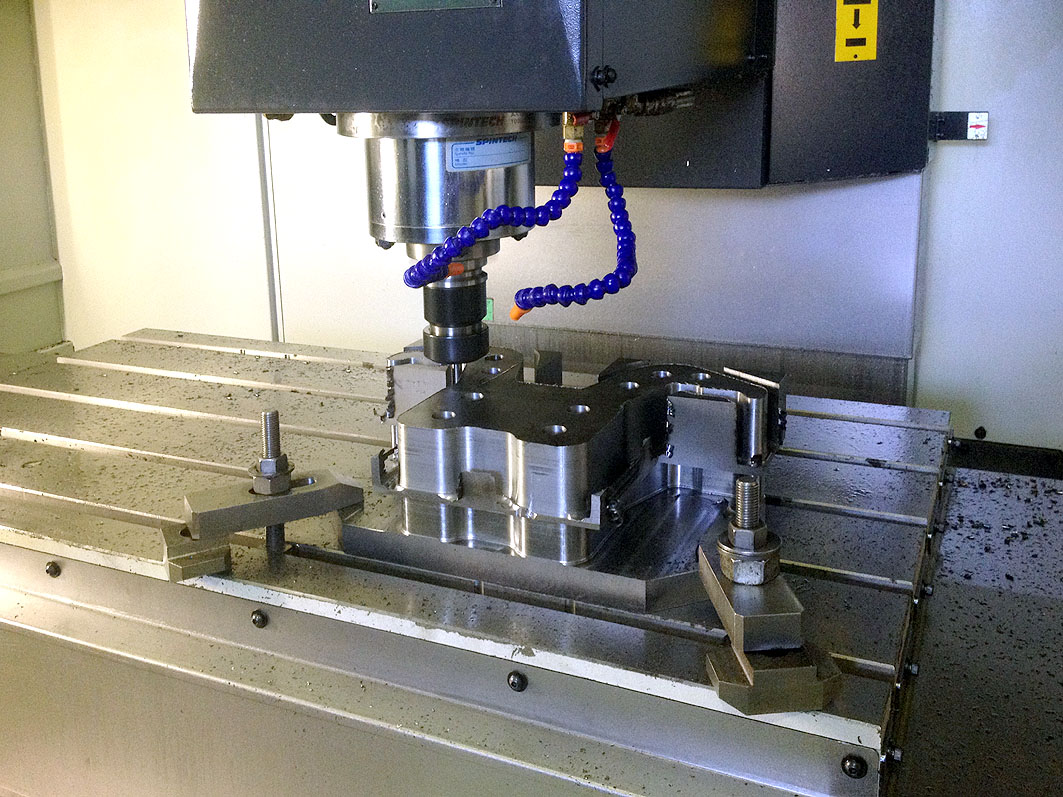

Вертикальный обрабатывающий центр  AGMA AM-1000 на предприятии заказчика в ТулеСтанок AGMA AM-1000
на предприятии нашего заказчика

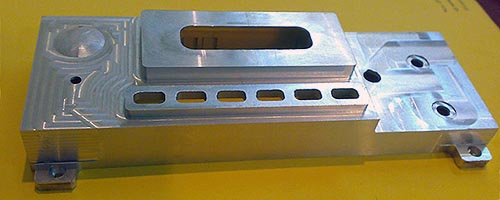

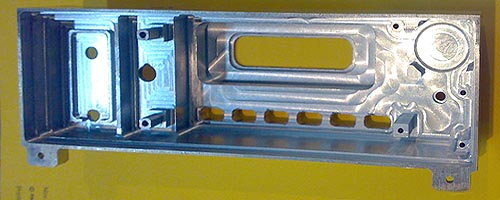

AGMA тестовая деталь 1
AGMA тестовая деталь 2
Тестовая деталь, запрограммированная и изготовленная специалистами нашей фирмы во время приёмо-сдаточных испытаний оборудования AGMA на предприятии нашего заказчика

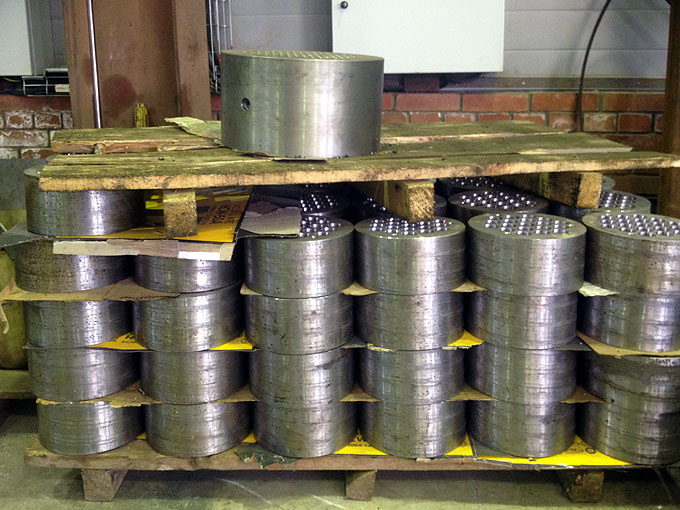

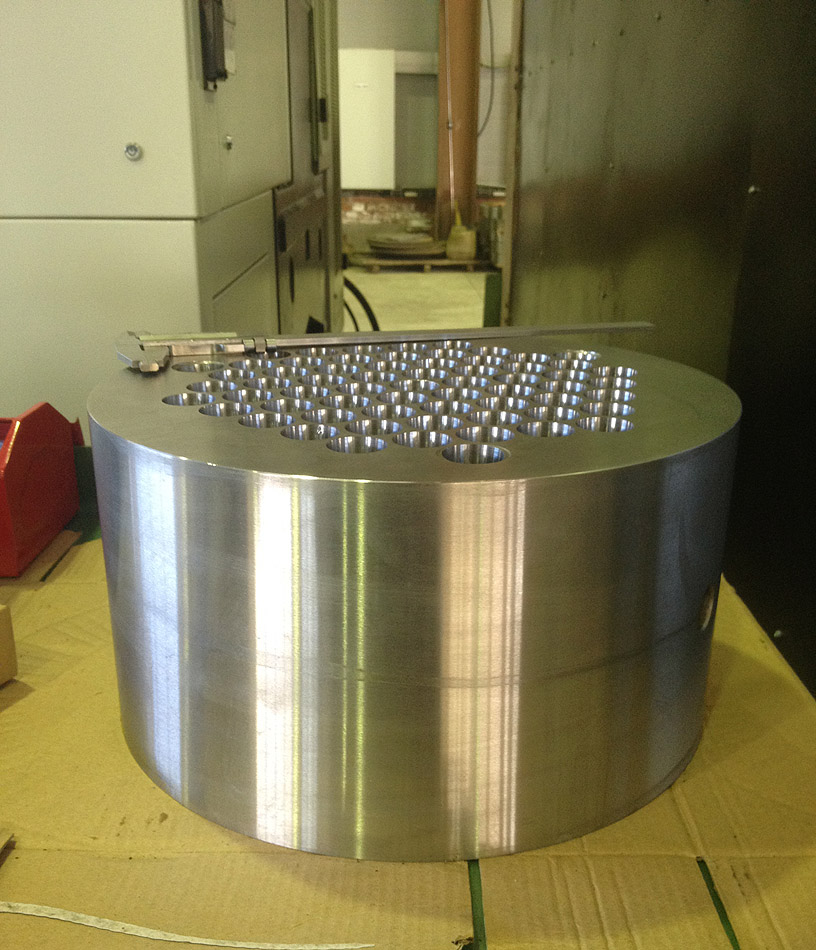

Анкер для сдвижной опалубки для бетона изготавливаются на станках Agma AM-1000   Анкера для подвижной опалубки для бетона изготавливаются на станках Agma AM-1000   Анкер для сдвижной опалубки для бетона изготавливаются на станках Agma AM-1000
Серийные детали (анкера для сдвижной опалубки) изготавливаемые нашими заказчиками на станках AGMA AM-1000

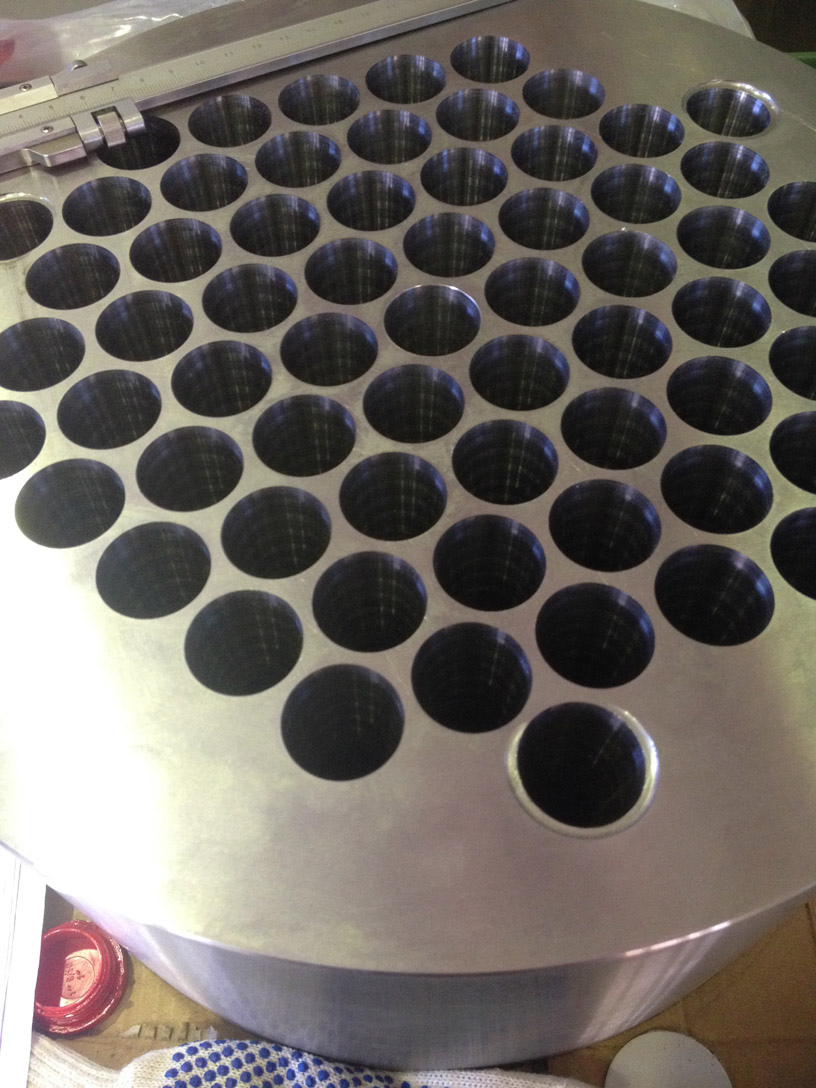

Анкера для подвижной опалубки для бетона изготавливаются на станках Agma AM-1000  Станок AGMA AM-1000 в работе с установленной деталью  Штамповая оснастка для сдвижной опалубки для бетона изготовленная на фрезерном станке Agma AM-1000

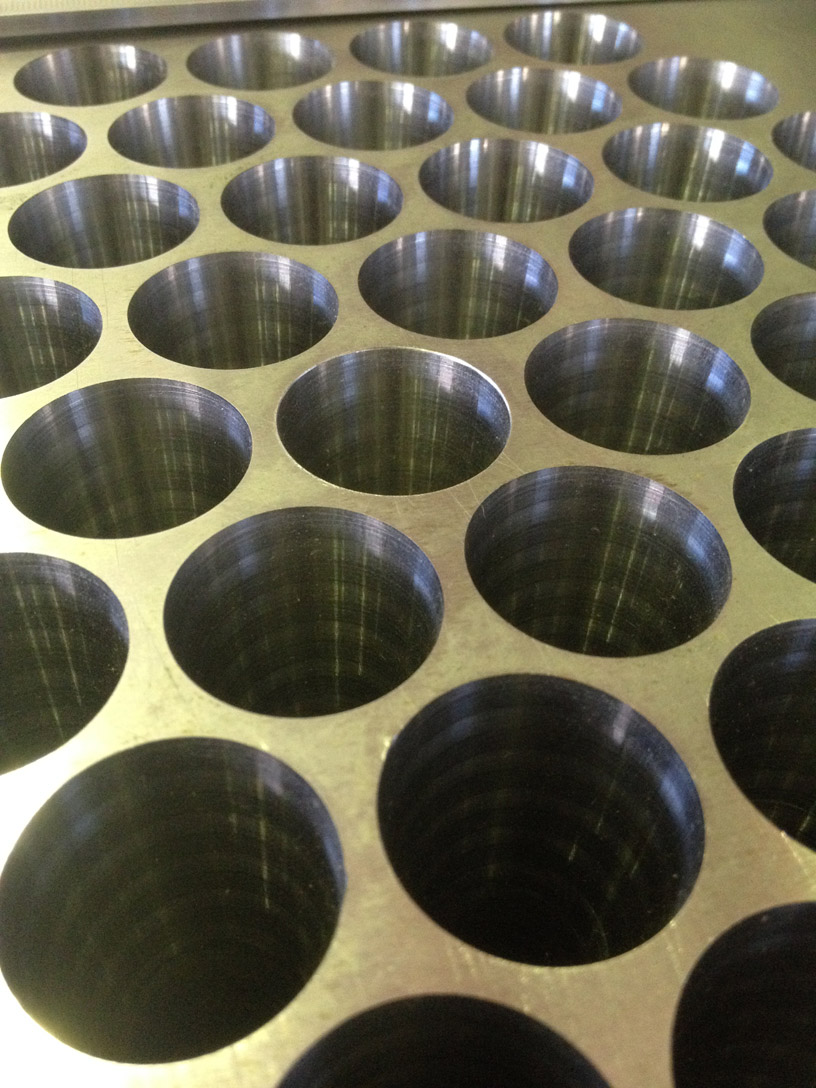

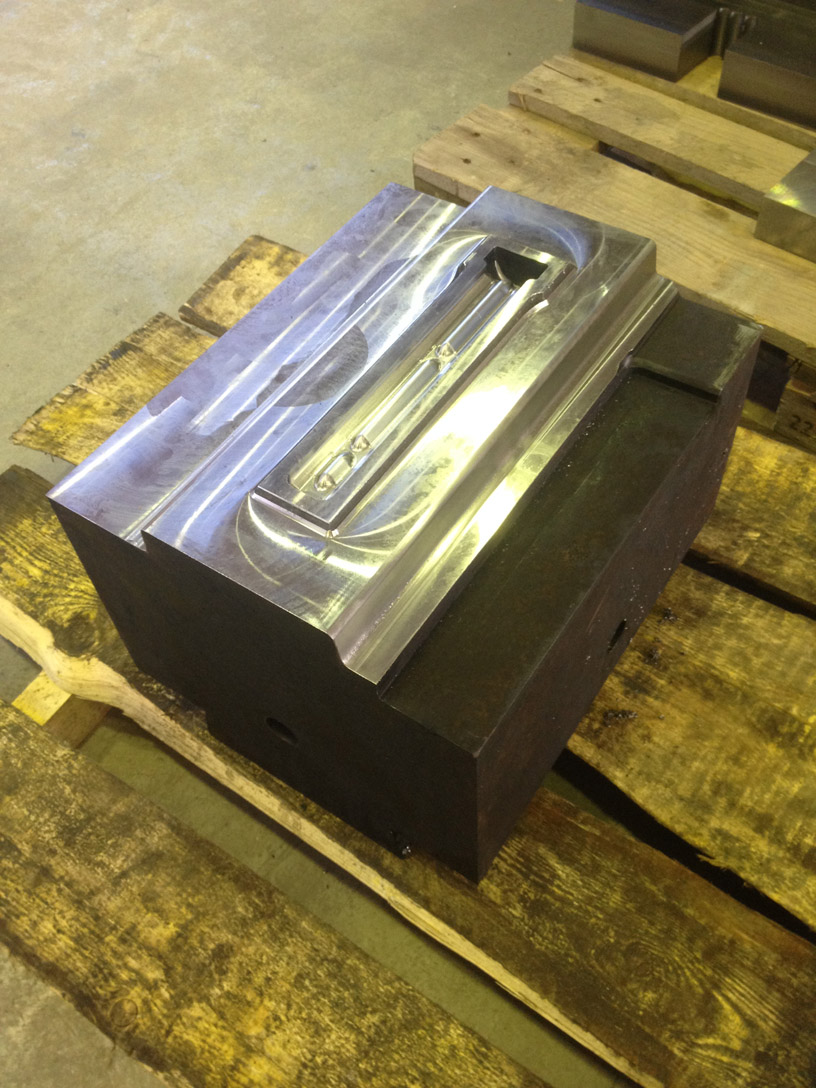

Серийные детали (элементы штамповой оснастки) изготавливаемые нашими заказчиками на станках AGMA AM-1000

ТЕХНИЧЕСКИЕ ДАННЫЕ
ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ
AGMACHINE TECHNO


(НАЖМИТЕ ДЛЯ ПРОСМОТРА)



НЕДОРОГИЕ КОМПАКТНЫЕ ВЕРТИКАЛЬНЫЕ
ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ ОТ РАЗЛИЧНЫХ ПРОИЗВОДИТЕЛЕЙ

Шпиндель 24,000 об/мин, 4.6 кВт
ЧПУ
FANUC 0i-MD
Быстрый ход 30 м/мин
Шпиндель 8,000 об/мин, 5.5 кВт
ЧПУ FANUC 0i-MD,
FAGOR 8055/8065
Быстрый ход 30 м/мин
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ
"SCHNEEBERGER"
(Швейцария)
на осях X,Y,Z

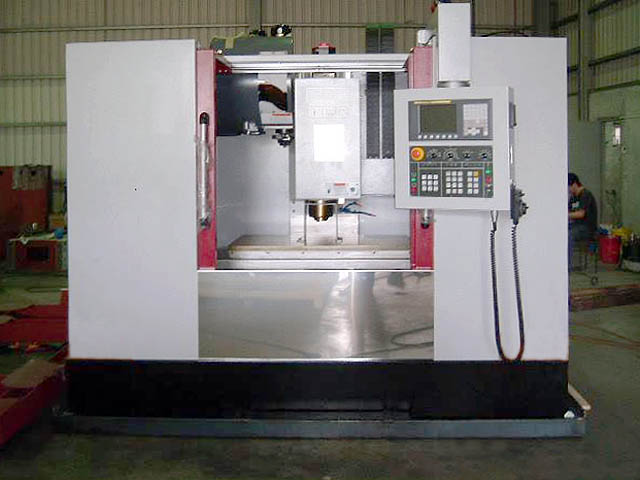

YT-800L-Factory-1
КОМПАКТНЫЙ ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР VMC-1050
НА ПРЕДПРИЯТИИ НАШЕГО ЗАКАЗЧИКА (НАЖМИТЕ ДЛЯ ПРОСМОТРА)



ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ ДЛЯ ИЗГОТОВЛЕНИЯ ГРАФИТОВЫХ ЭЛЕКТРОДОВ

ЧПУ FANUC 18i-MB (RISK, AI NANO HPCC)
Перемещения по осям XYZ: 660 x 500 x 400 мм
Макс. нагрузка на стол:
400 кг
Быстрый ход
30 м/мин
Рабочий ход 20 м/мин
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ
"STAR"
(Германия) на осях X,Y,Z
Шпиндели с прямым приводом:
  BT40, 12,000
об/мин, 7.5 кВт (Тайвань)
  BT40, 15,000 об/мин, 15 кВт (Тайвань)
Мотор-шпиндели:
  HSK-A63, 24,000
об/мин, 18 кВт (Тайвань)
  HSK-E50, 36,000 об/мин, 20 кВт (Швейцария)


- Двухстоечная компоновка, монолитный портал,
отлитый как единое целое
- Прямое соединение сервомоторов с шариковыми винтами осей
- Литье выполнено из чугуна Meehanite
- Торможение Z-оси без противовеса
- Широкая устойчивая станина
- Двойная защита направляющих осей

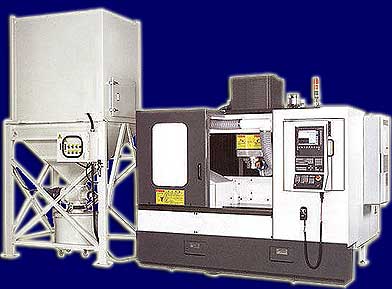

Модель VMC-66 с системой вытяжки графитовой пыли

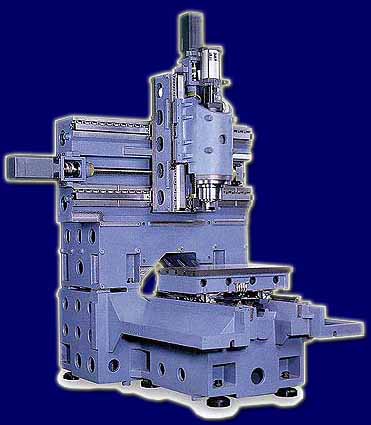

Модель VMC-66
(для наглядности станок показан без ограждения)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
VMC-66 (по запросу)

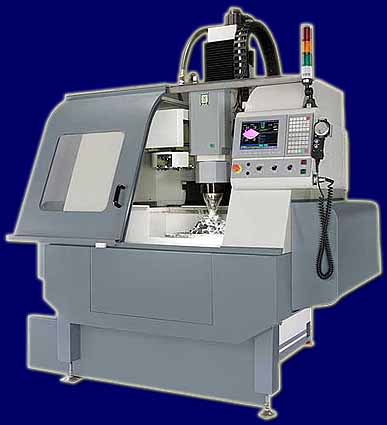

Модель VMC-43 с водяной завесой


Водяная завеса вокруг инструмента для обработки графита

Система фильтрации СОЖ, применяющаяся
с водяной завесой для обработки графита
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
VMC-43 (по запросу)

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

Обрабатывающие центры комплектуются системами управления FANUC, MITSUBISHI (сделано в Японии), FAGOR (Испания), SINUMERIK, HEIDENHAIN (Германия). Для мелкосерийного производства мы предлагаем также специальное бюджетное решение: PC-ЧПУ SYNTEC 900ME (Тайвань) - аналог FANUC СЕРИИ 0-M..

С различными вариантами предлагаемого оборудования можно ознакомиться ниже (нажмите на ссылки ниже для просмотра предлагаемых вариантов систем управления, особенностей конструкции и опций):

СИСТЕМЫ УПРАВЛЕНИЯ:
УСТРОЙСТВО И ОПЦИИ:

РАЗМЕРЫ ОПРАВОК
С КОНИЧЕСКИМ ХВОСТОВИКОМ
ДЛЯ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ

ОСНАСТКА ДЛЯ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ

РЕЖУЩИЙ ИНСТРУМЕНТ ДЛЯ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ
Благодаря многолетнему опыту работы с различными фирмами-производителями станков, мы предоставим вам техническое предложение на необходимое вам оборудование, наиболее точно соответствующее потребностям вашего производства.
В Техническом Задании укажите требуемую систему управления, особенности конструкции и необходимые опции.
(ФОРМА ДЛЯ ТЕХНИЧЕСКОГО ЗАДАНИЯ ЗДЕСЬ)

- Фирма EDM TECHNOLOGIES - официальный региональный представитель в России, странах СНГ и Балтии фирм-производителей предлагаемых обрабатывающих центров, являющихся лидерами продаж на местном рынке Тайваня, Юго-Восточной Азии и Соединенных Штатов Америки. Наша фирма открыла дорогу в Россию нескольким тайваньским брэндам.

- Предлагаемые станки на протяжении многих лет пользуются высоким устойчивым спросом в США, Европе и Азии. В отличие от отечественных заказчиков (привыкших переплачивать за европейские и др. "раскрученные" в России брэнды с агрессивным стилем продаж), практичные зарубежные потребители разобрались в преимуществах тайваньской техники благодаря отличному качеству тайваньской сборки, тщательному предпродажному тестированию, общей высокой надежности и отказоустойчивости, а также доступным ценам.

- На рынке Европы и России присутствуют тайваньские и китайские станки, активно продаваемые нашими конкурентами по высоким ценам под видом "немецких станков со склада в Германии" или "итальянских станков со склада в Италии", а также станки с так называемым "Fanuc-совместимым" ЧПУ.

- Мы рекомендуем приобретать надежные тайваньские станки с настоящим ЧПУ FANUC японского производства у фирмы EDM TECHNOLOGIES из первых рук.

Европейским и японским станкам на вашем предприятии уже 10-15 лет.
Вам нужен новый станок высокого качества по приемлемой цене.
Но выбор сложен, ошибиться легко. Наш опыт копируют и тиражируют конкуренты.
Не выбирайте долго. Мы уже нашли для Вас лучшее.

На станки выдается сертификат соответствия промышленной продукции Системы сертификации ГОСТ Р Госстандарта России о соответствии требованиям нормативных документов. Таможенная очистка производится только под кодами ТН ВЭД товарной группы 8457.

SunMoon


199106, С-Петербург, 24 линия В.О., д.15/2, офис 216. Почта: С-Петербург, 191123, а.я.№7.


© Copyright ООО "EDM TECHNOLOGIES", 2003-2021
