БЮДЖЕТНЫЕ ВЕРТИКАЛЬНЫЕ
ФРЕЗЕРНЫЕ
ОБРАБАТЫВАЮЩИЕ
ЦЕНТРЫ
С ЛИНЕЙНЫМИ НАПРАВЛЯЮЩИМИ
КАЧЕНИЯ

МОДЕЛИ
YT-620L / YT-800L

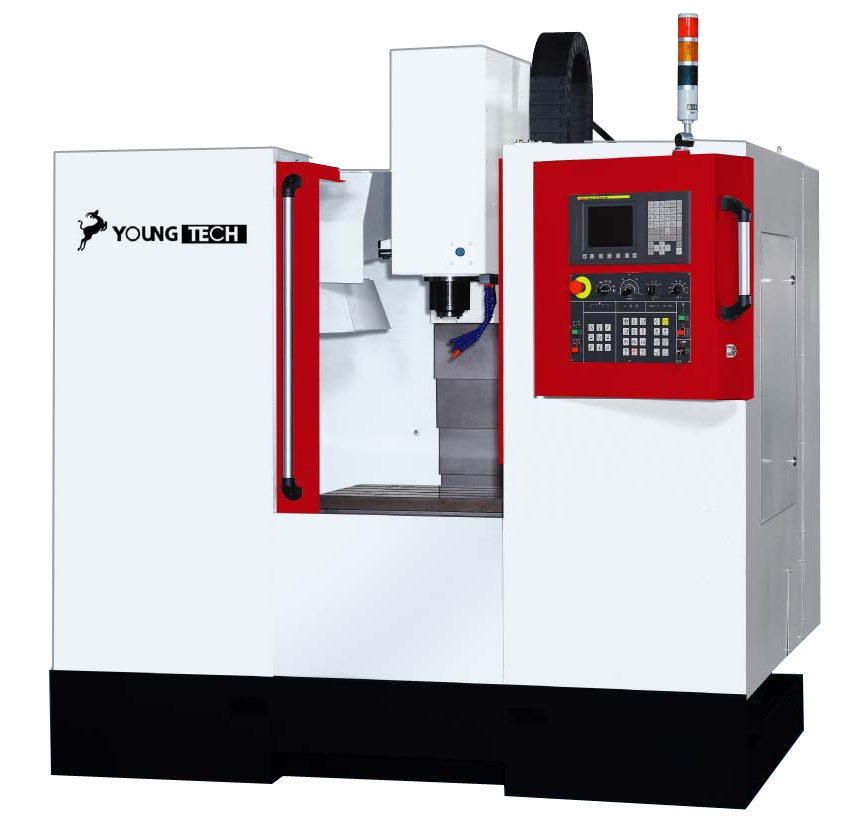

 YT-620L Young Tech
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
  • Станок классической компоновки вертикально-фрезерного бесконсольного типа, с неподвижной станиной и перемещающимся в продольном и поперечном направлении столом и с вертикальным расположением оси шпинделя.
  • Стойка представляет собой неподвижную колонну, закреплена на станине. Шпиндельная головка перемещается по вертикальным направляющим стойки. В цехе станок располагается на бетонном полу толщиной не менее 150мм.
  • Направляющие стола (оси X, Y) и шпиндельной головки (ось Z) выполнены как линейные безлюфтовые на основе модулей качения, что обеспечивает высокую точность позиционирования и высокую скорость быстрых перемещений по X,Y,Z.
  • Cерво моторы осей X,Y,Z напрямую соединены с шариковыми винтами осей, что исключает люфты в приводах осей. Все шариковые винты представляют собой двухопорные валы, зафиксированы на двух концах высокоточными радиально-опорными подшипниками.
  • Основные несущие части станка отлиты из мелкодисперсного серого чугуна марки MEEHANITE, что обеспечивает стабильность конструкции и высокую нагрузочную способность. Колонна выполнена изнутри ребрами, что обеспечивает высокую статическую и динамическую устойчивость. Вес шпиндельной головки компенсируется противовесом, установленным в полости колонны.
  • Станок в базовой комплектации имеет 3 CNC непрерывно управляемые координаты (X,Y,Z) и программное задание углового положения шпинделя (ось C).
  • Все CNC управляемые координаты, и привод шпинделя стандартно оборудованы AC-цифровыми сервоприводами.
    Станок управляется соответствующей CNC системой со свойствами, функциями и периферийным оборудованием
    в соответствии с использованным типом (FANUC 0i-MD, FAGOR 8065/8055/B-M, SYNTEC 900M).
  • Рабочая точность определена протоколом измерения точности пробной обрабатываемой детали.
  • Магазин инструмента на 20 позиций “Armless” без манипулятора или “Arm”-типа на 16 инструментов с манипулятором.
  • Измерение положений X,Y,Z: серво моторы оснащены абсолютными встроенными энкодерами.
  • Пульт оператора поворачивается. Боковые стенки станка имеют прозрачные дверцы.

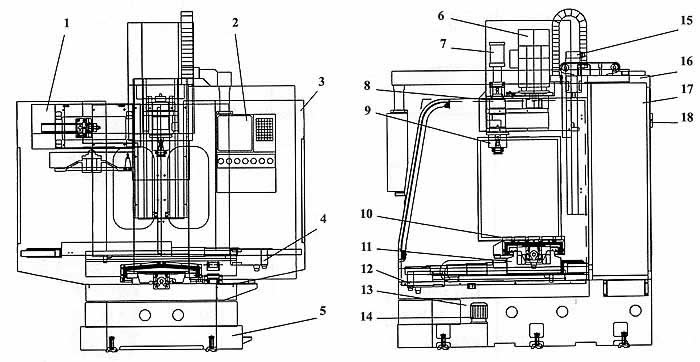

КОМПОНОВОЧНАЯ СХЕМА СТАНКОВ
1.Устройство автоматической смены инструментов.
2.Пульт управления.
3.Брызгозащитное полное ограждение.
4.Серво мотор оси X.
5.Емкость для СОЖ.
6.Мотор шпинделя.
7.Воздушный бустер.
8.Головка станка.
9.Шпиндель.		 10.Рабочий стол.
11.Суппорт.
12.Серво мотор оси Y.
13.Станина.
14.Насос СОЖ.
15.Серво мотор оси Z.
16.Колонна.
17.Шкаф электрооборудования.
18.Главный выключатель питания.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, БАЗОВЫЙ КОМПЛЕКТ
Модель станка
YT-620L YT-800L
Система ЧПУ:  FANUC 0i-MD,
FAGOR 8065/8055/B-M,
SYNTEC 900M.		 FANUC 0i-MD,
FAGOR 8065/8055/B-M,
SYNTEC 900M.
Рабочие перемещения по осям X, Y, Z 620 x 460 x 500 мм 800 x 460 x 500 мм
Размеры стола 700 x 450 мм 850 x 450 мм
Расстояние от торца шпинделя до стола 120 ~ 620 мм 125 ~ 635 мм
Т-образные пазы (ширина, количество, шаг) 16 x 4 x 95 мм 18 x 4 x 100 мм
Тип зажимного конуса шпинделя BT-40 BT-40
Максимальное число оборотов шпинделя
с бесступенчатой регулировкой (привод шпинделя - зубчатый ремень или опц.прямой привод)		 8000 об/мин (опции - 10000, 12000) 8000 об/мин (опции - 10000, 12000)
Мощность мотора шпинделя непрерывная (30 мин.) 5.5 кВт ( 7.7 кВт ) 5.5 кВт ( 7.7 кВт )
Быстрый ход по X, Y, Z 30000 x 30000 x 20000 мм/мин 30000 x 30000 x 20000 мм/мин
Рабочая подача, макс.  1 ~ 10000 мм/мин 1 ~ 10000 мм/мин
Мощность моторов осей X,Y,Z 1.0 кВт, (FANUC)
1.2 кВт, FXM 33, 7.9NM(FAGOR)		 1.0 кВт, (FANUC)
1.2 кВт, FXM 33, 7.9NM(FAGOR)
Магазин инструмента,
количество мест		 16 или 20, без манипулятора “Armless” (опция с манипулятором) 16 или 20, без манипулятора “Armless” (опция с манипулятором)
Максимальная масса / длина / диаметр инструмента 7кг / 200мм / 100 7кг / 200мм / 100
Максимальная масса детали Рекомендуется < 250 500 кг
Подводимый воздух 6 кг/см2 6 кг/см2
Подводимая мощность 18 кВт 18 кВт
Масса нетто / брутто  3500 кг 4500 / 5000 кг
Габариты 2200 x 2200 x 2260 мм 2350 x 2200 x 2260 мм

CТАНДАРТНЫЕ ФУНКЦИИ
- Автоматическое выключение питания
- Жесткое нарезание резьбы
- Продувка шпинделя
- Централизованная автоматическая смазка
- Трансформатор 380В, 50 Гц
- Брызгозащитное полное ограждение с прозрачными окнами для наблюдения за ходом обработки
- Система подачи СОЖ
- Телескопическая защита осей
- Сигнальная лампа окончания обработки
-Виброопоры для станины
- Галогеновая рабочая лампа
ОПЦИИ (ДОПОЛНИТЕЛЬНАЯ ОПЛАТА):

• ЧПУ FANUC 0-iMD 8,4’ LCD монитор
• ЧПУ FAGOR 8065, 15” touch penal color LCD
• ЧПУ FANUC 31iMB: AIСС, Manual Guide 0i
• Шпиндель 8000 об/мин (скидка)
• Шпиндель 12000об/мин, привод зубч.ремнём
• Шпиндель 12000об/мин, прямой привод
• Шпиндель 7,5 кВт непрерывно, 11 кВт 30мин
• Шпиндель 11 кВт непрерывно, 15 кВт 30мин
• Прокачка СОЖ через шпиндель (5 бар)
• Прокачка СОЖ через шпиндель (15 бар)
• Магазин на 16 инстр. BT40 с манипулятором
• Интерфейс для установки 4-й оси в ЧПУ
• Мощность моторов осей, увелич.с 1 до 2 кВт
• Мощность моторов осей, увелич.с 1 до 3 кВт
• RENISHAW TS27R – система автоматич. измерения длины и радиуса инстр-та
• RENISHAW OMP40-2 – cист.измер детали
• Тиски прецизионные(0~190мм, 0~6000кг)
• Вспомог.инструмент (оправки, патроны) по требованию
• Режущий инструмент по требованию
• Датчик нуля по Z для измерения L инстр-та
• Шнековый конвейер для стружки
• Цепной конвейер для стружки
• Дополнительная система смыва СОЖ
• Система подачи масляного тумана
• Система сбора масляного тумана

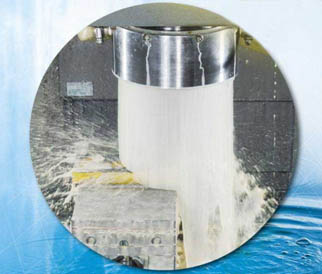

• Водяная завеса для обработки графита

Water-Curtain-1

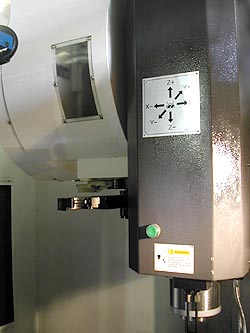

- Магазин инструмента, количество мест 16,
с манипулятором “Arm”
(время смены инструмент - инструмент: 2.5с)
Магазин инструмента с манипулятором Young Tech бюджетный станок YT-620L YT-800L

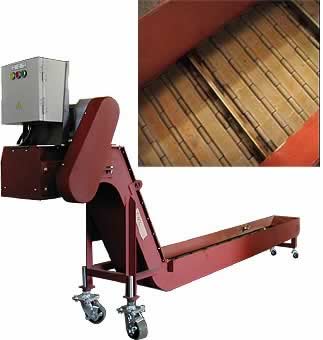

- Конвейер для стружки транспортерного типа:


Конвейер для стружки Young Tech

- Максимальное число оборотов шпинделя с бесступенчатой регулировкой: 10000 об/мин, 12000 об/мин
- Набор цанг, патронов, переходных втулок, инструментов, индикатор поиска края; нуля по Z.

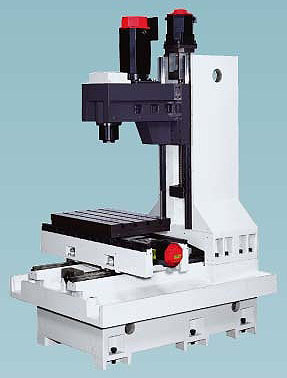

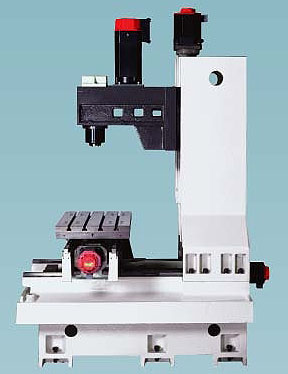

СТРУКТУРА СТАНКОВ YT-620L / YT-800L
YT-620L-table1 YT-620L-base-3-3 YT-620L-base-2-2

ФОТОГРАФИИ С ЗАВОДА-ИЗГОТОВИТЕЛЯ:
Фрезерный обрабатывающий центр YT-800L Young Tech фото с завода 1
Внешний вид станка YT-800L

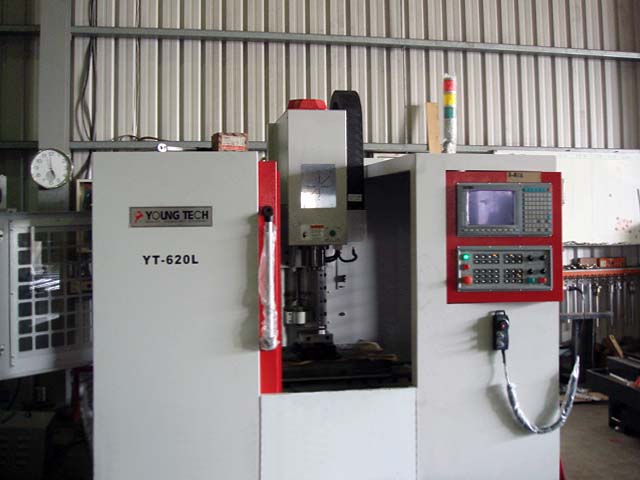

Фрезерный обрабатывающий центр YT-620L Young Tech фото с завода 1
Внешний вид станка YT-620L

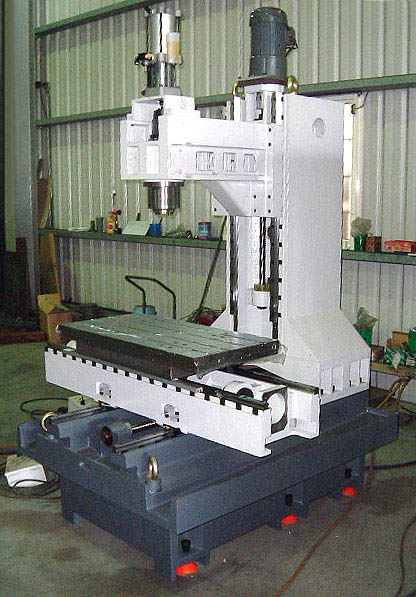

Фрезерный обрабатывающий центр Young Tech YT-620L_Machine_body-1
Внешний вид без ограждения станка YT-620L

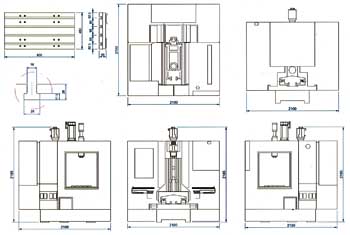

ПЛАНИРОВКА В ЦЕХЕ:
(НАЖМИТЕ НА РИСУНОК НИЖЕ ДЛЯ ПРОСМОТРА УВЕЛИЧЕННОГО ИЗОБРАЖЕНИЯ)
Планировка фрезерного станка YT-620L
