ZNC 放電加工機

EBN (ZNC)機械結構

  • 機台採用FC30並經穩定材質熱處理，軔性強，耐磨性高，再經回火，特殊材質應力清除處理。使其永不變形，永保精度之準確。
  • 工作台面作高週波硬化熱處理並經精密磨床研磨處理，以確保製造精度與壽命。
  • X、Y軸使用精密級滾珠導桿。(EB304B, EB606N, EB707B, EB808B)
  • X、Y軸軌道由V型及平面型結構組合而成，垂直度及平行度永不改變。(EB304B, EB606N, EB707B, EB808B)
  • X、Y軸各滑動接觸面均使用低摩擦係數耐磨片 (TURICE-B)，在重負荷下，能確保精度及靈巧的操作。(EB304B, EB606N, EB707B, EB808B)
  • Z軸採用線性滑軌及高精度螺桿，配合PWM伺服系統 (與CNC同等級)，可提供最高的工作效率。
  • Z軸附加電動輔助行程。(EB304B, EB606N, EB707B, EB808B)
  • 隨機附加手遙控器裝置、以利使用者方便操作。
  • 大型機台EB860N以上機種，X、Y、Z三軸皆使用精密級滾珠導桿。
  • 大型機台EB860N以上機種，X、Y、Z三軸皆使用精密級線性滑軌。
  • 大型機台EB860N以上機種，升降油漕門為標準配件。
  • 大型機台EB860N以上機種，X / Y軸電動伺服控制為標準配件。
  • 大型機台EB860N以上機種，皆為動柱型結構。
電子型錄
產品詢價

EB304B

  • 工作油槽容積

    850x530x340 mm

  • 機器外觀尺寸 (WxDxH)

    2100x1300x2000 mm

  • 工作台尺寸

    600x300 mm

  • 機械淨重

    1000 kgs

  • 左右移動行程(X軸)

    300 mm

  • 最大加工電流

    30 / 60 A (選配)

  • 前後移動行程(Y軸)

    250 mm

  • 輸入電力

    4 / 7 KVA

  • 主軸上下行程(Z軸 + W軸)

    150 + 200 mm

  • 最大加工速度

    200 / 400 mm3/min

  • 主軸端面至工作台面最大距離

    160~510 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    60 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    500 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    330 L

EB606N

  • 工作油槽容積

    1100x600x400 mm

  • 機器外觀尺寸 (WxDxH)

    2500x1500x2250 mm

  • 工作台尺寸

    700x400 mm

  • 機械淨重

    1800 kgs

  • 左右移動行程(X軸)

    400 mm

  • 最大加工電流

    60 / 90 A (選配)

  • 前後移動行程(Y軸)

    300 mm

  • 輸入電力

    7 / 10 KVA

  • 主軸上下行程(Z軸 + W軸)

    180 + 250 mm

  • 最大加工速度

    400 / 600 mm3/min

  • 主軸端面至工作台面最大距離

    210~640 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    100 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    1500 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    350 L

EB707B

  • 工作油槽容積

    1170x700x430 mm

  • 機器外觀尺寸 (WxDxH)

    2800x1600x2250 mm

  • 工作台尺寸

    800x450 mm

  • 機械淨重

    2000 kgs

  • 左右移動行程(X軸)

    500 mm

  • 最大加工電流

    60 / 90 A (選配)

  • 前後移動行程(Y軸)

    400 mm

  • 輸入電力

    7 / 10 KVA

  • 主軸上下行程(Z軸 + W軸)

    200 + 300 mm

  • 最大加工速度

    400 / 600 mm3/min

  • 主軸端面至工作台面最大距離

    240~740 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    150 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    1500 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    550 L

EB808B

  • 工作油槽容積

    1700x1000x550 mm

  • 機器外觀尺寸 (WxDxH)

    3300x2000x2300 mm

  • 工作台尺寸

    1100x600 mm

  • 機械淨重

    3100 kgs

  • 左右移動行程(X軸)

    700 mm

  • 最大加工電流

    60 / 90 A (選配)

  • 前後移動行程(Y軸)

    550 mm

  • 輸入電力

    7 / 10 KVA

  • 主軸上下行程(Z軸 + W軸)

    250 + 300 mm

  • 最大加工速度

    400 / 600 mm3/min

  • 主軸端面至工作台面最大距離

    250~830 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    250 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    2000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    1250 L

EB860N

  • 工作油槽容積

    1800x1100x620 mm

  • 機器外觀尺寸 (WxDxH)

    3400x3250x3200 mm

  • 工作台尺寸

    1200x700 mm

  • 機械淨重

    4700 kgs

  • 左右移動行程(X軸)

    800 mm

  • 最大加工電流

    90 / 120 A (選配)

  • 前後移動行程(Y軸)

    600 mm

  • 輸入電力

    10 / 13 KVA

  • 主軸上下行程(Z軸 + W軸)

    500 mm

  • 最大加工速度

    600 / 800 mm3/min

  • 主軸端面至工作台面最大距離

    450~950 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    350 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    4000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    1400 L

EB1060N

  • 工作油槽容積

    1900x1100x620 mm

  • 機器外觀尺寸 (WxDxH)

    3600x3250x3200 mm

  • 工作台尺寸

    1250x750 mm

  • 機械淨重

    5200 kgs

  • 左右移動行程(X軸)

    1000 mm

  • 最大加工電流

    90 / 120 A (選配)

  • 前後移動行程(Y軸)

    600 mm

  • 輸入電力

    10 / 13 KVA

  • 主軸上下行程(Z軸 + W軸)

    500 mm

  • 最大加工速度

    600 / 800 mm3/min

  • 主軸端面至工作台面最大距離

    450~950 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    350 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    4500 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    1600 L

EB1270N

  • 工作油槽容積

    2100x1250x620 mm

  • 機器外觀尺寸 (WxDxH)

    4000x3400x3250 mm

  • 工作台尺寸

    1350x820 mm

  • 機械淨重

    6500 kgs

  • 左右移動行程(X軸)

    1200 mm

  • 最大加工電流

    90 / 120 A (選配))

  • 前後移動行程(Y軸)

    700 mm

  • 輸入電力

    10 / 13 KVA

  • 主軸上下行程(Z軸 + W軸)

    500 mm

  • 最大加工速度

    600 / 800 mm3/min

  • 主軸端面至工作台面最大距離

    510~1010 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    400 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    5000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    1900 L

EB1470N

  • 工作油槽容積

    2250x1350x620 mm

  • 機器外觀尺寸 (WxDxH)

    4300x3400x3250 mm

  • 工作台尺寸

    1850x1000 mm

  • 機械淨重

    8000 kgs

  • 左右移動行程(X軸)

    1400 mm

  • 最大加工電流

    90 / 120 A (選配)

  • 前後移動行程(Y軸)

    700 mm

  • 輸入電力

    10 / 13 KVA

  • 主軸上下行程(Z軸 + W軸)

    500 mm

  • 最大加工速度

    600 / 800 mm3/min

  • 主軸端面至工作台面最大距離

    550~1050 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    450 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    6000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    2100 L

EB1510N

  • 工作油槽容積

    2300x1700x800 mm

  • 機器外觀尺寸 (WxDxH)

    4600x4800x3620 mm

  • 工作台尺寸

    1580x1100 mm

  • 機械淨重

    14500 kgs

  • 左右移動行程(X軸)

    1500 mm

  • 最大加工電流

    90 / 120 A (選配)

  • 前後移動行程(Y軸)

    1000 mm

  • 輸入電力

    10 / 13 KVA

  • 主軸上下行程

    600 mm

  • 最大加工速度

    600 / 800 mm3/min

  • 主軸端面至工作台面最大距離

    650~1250 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    500 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    11000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    3500 L

EB1675N

  • 工作油槽容積

    2400x1320x700 mm

  • 機器外觀尺寸 (WxDxH)

    4800x3800x3200 mm

  • 工作台尺寸

    1850x1000 mm

  • 機械淨重

    8500 kgs

  • 左右移動行程(X軸)

    1600 mm

  • 最大加工電流

    90 / 120 A (選配)

  • 前後移動行程(Y軸)

    750 mm

  • 輸入電力

    10 / 13 KVA

  • 主軸上下行程

    550 mm

  • 最大加工速度

    600 / 800 mm3/min

  • 主軸端面至工作台面最大距離

    500~1050 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    450 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    6500 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    2600 L

EB1880N

  • 工作油槽容積

    2600x1320x7000 mm

  • 機器外觀尺寸 (WxDxH)

    5000x4000x3200 mm

  • 工作台尺寸

    1850x1000 mm

  • 機械淨重

    9000 kgs

  • 左右移動行程(X軸)

    1800 mm

  • 最大加工電流

    90 / 120 A (選配)

  • 前後移動行程(Y軸)

    800 mm

  • 輸入電力

    10 / 13 KVA

  • 主軸上下行程

    600 mm

  • 最大加工速度

    600 / 800 mm3/min

  • 主軸端面至工作台面最大距離

    450~1050 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    500 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    7000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    2800 L

EB2010N

  • 工作油槽容積

    2700x1700x800 mm

  • 機器外觀尺寸 (WxDxH)

    5200x4500x3570 mm

  • 工作台尺寸

    2250x1100 mm

  • 機械淨重

    12500 kgs

  • 左右移動行程(X軸)

    2000 mm

  • 最大加工電流

    90 / 120 A (選配)

  • 前後移動行程(Y軸)

    1000 mm

  • 輸入電力

    13 / 18 KVA

  • 主軸上下行程

    600 mm

  • 最大加工速度

    600 / 800 mm3/min

  • 主軸端面至工作台面最大距離

    660~1260 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    500 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    9500 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    3800 L

EB2210N

  • 工作油槽容積

    2850x1700x800 mm

  • 機器外觀尺寸 (WxDxH)

    5500x4600x3570 mm

  • 工作台尺寸

    2250x1100 mm

  • 機械淨重

    13500 kgs

  • 左右移動行程(X軸)

    2200 mm

  • 最大加工電流

    120 A

  • 前後移動行程(Y軸)

    1000 mm

  • 輸入電力

    13 KVA

  • 主軸上下行程

    600 mm

  • 最大加工速度

    800 mm3/min

  • 主軸端面至工作台面最大距離

    660~1260 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    500 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    9500 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    4100 L

EB2210N-2H

  • 工作油槽容積

    2900x1700x800 mm

  • 機器外觀尺寸 (WxDxH)

    6500x4600x3570 mm

  • 工作台尺寸

    2250x1100 mm

  • 機械淨重

    15000 kgs

  • 左右移動行程(X軸)

    1550(SM) 775(DM) mm

  • 最大加工電流

    120 A

  • 前後移動行程(Y軸)

    1000 mm

  • 輸入電力

    13 KVA

  • 主軸上下行程

    600 mm

  • 最大加工速度

    800 mm3/min

  • 主軸端面至工作台面最大距離

    720~1320 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    500 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    10000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    4700 L

EB3010N

  • 工作油槽容積

    3900x1700x800 mm

  • 機器外觀尺寸 (WxDxH)

    6000x4600x3620 mm

  • 工作台尺寸

    3100x1100 mm

  • 機械淨重

    19000 kgs

  • 左右移動行程(X軸)

    3000 mm

  • 最大加工電流

    120 A

  • 前後移動行程(Y軸)

    1000 mm

  • 輸入電力

    13 KVA

  • 主軸上下行程

    600 mm

  • 最大加工速度

    800 mm3/min

  • 主軸端面至工作台面最大距離

    660~1260 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    500 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    16000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    5800 L

EB3010N-2H

  • 工作油槽容積

    3900x1700x800 mm

  • 機器外觀尺寸 (WxDxH)

    7000x4600x3620 mm

  • 工作台尺寸

    3100x1100 mm

  • 機械淨重

    21000 kgs

  • 左右移動行程(X軸)

    2550(SM) 1275(DM) mm

  • 最大加工電流

    120 A

  • 前後移動行程(Y軸)

    1000 mm

  • 輸入電力

    13 KVA

  • 主軸上下行程

    600 mm

  • 最大加工速度

    800 mm3/min

  • 主軸端面至工作台面最大距離

    720~1320 mm

  • 最小電極消耗比

    0.15 %

  • 最大電極垂重

    500 kgs

  • 最佳表面粗細度

    Ra 0.2 μm

  • 最大工作重量

    16000 kgs

  • 光學尺顯示單位

    0.005 mm

  • 油箱容量

    6000 L

最新人工智慧化機能
(AI / FUZZY / Control)

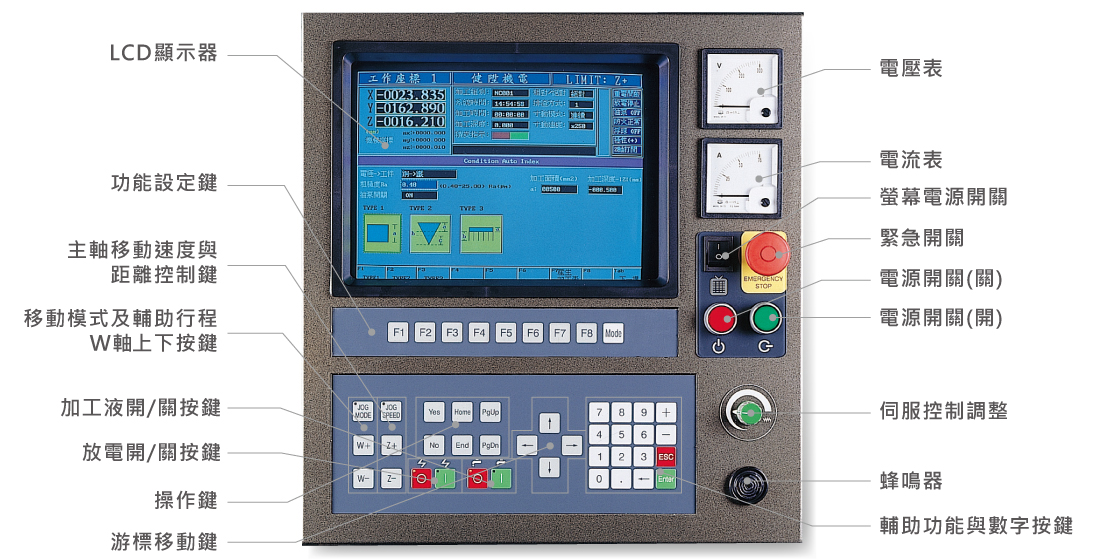

EBN (ZNC) 控制器特點
  • 採人機界面設計更為人性化，增加"自動索引"功能，可以直接輸入加工面積、材質、深度等，系統精靈會自動產生放電加工表，簡化經驗值輸入。
  • 加工中，可任意的更改加工條件，並可透過"自動調適"按鈕，由系統自動改變休止、脈寬、加工時間、排渣高度、排渣速度....等，來達成最佳化的放電效果及效率。(FUZZY)
  • 彩色畫面，32位元工業級電腦 (IPC)，使用PC-BASE系統，擴充性佳。
  • 具有中 / 英文、公 / 英制單位切換功能。
  • 放電迴路採用MOS-FET電晶體及加裝快速洩流裝置 (POWER-SINK)，降低電極消耗，提高加工速度。
  • 電控箱內部採用模組化插卡設計，容易維修。
  • 脈波 (PULSE) 迴路採用FPGA(可程式化)IC元件，使得放電監控更快速(可以達到單一放電波形監控)，如此對積碳(ARC)之預防更為有效。
  • 兩組工作座標，可以做切換及修改，方便設定基準點。
  • 放電深度可依習慣選擇相對深度或絕對深度。
  • 加工條件、深度輸入，採用單一畫面顯示，讓使用者一目了然。
  • 具200行加工條件，可以任意選擇一個區段做為加工起始行及結束行，共50個檔案可自由存取使用。
  • 手動移位提供四段速度 ( x5，x50，x250，x500μm)，移動模式具有寸動、連動及不保護切換功能。
  • Z軸校模功能，省略手動靠邊步驟，歸零動作方便又快速，電流大小可任意設定。
  • 從粗加工到細加工可一次自動完成。
  • 標準附有Z軸鎖定功能，可擴充增加搖動機頭。
  • 具有三點尋圓心功能，以利圓型工件校模用。
  • 主軸具有多功能排渣性能，以利作深孔加工、小工件清角、 大面積加工、薄片加工、 錐度加工 …..等等 。
標準附件

電極頭

工具箱

自動滅火器

工作燈

特殊選配

永固磁盤

電腦搖動機頭

3R / EROWA夾具

  • 超硬加工迴路 (Super sparking) 系統能瞬間產生高能量脈衝波加工電流、適用於硬度超過60度以上鋼鐵材或鎢鋼材質工件。
  • EB707B及EB808B機種可選配加裝 X / Y軸DC伺服電動控制。
  • 全系列電控系統光學尺解析度可以升級為0.001mm。
  • 全系列機種 (304B及606N除外) 都可以依客戶需求將控制系統升級為PNC或CNC控制裝置。

高精密模具加工成果

提供塑膠模具
ZNC 高精密鏡面加工

電極材質

紅銅

工件材質

NAK80

加工範圍

Ø 20mm

表面粗糙度

Ra 0.2μm / Ra 0.1μm (S.F. System)

高精密加工成品比較

超鏡面放電加工機

電極材質

紅銅

工件材質

NAK80

加工範圍

Ø 55mm

加工深度

0.3mm

加工時間

7小時

表面粗糙度

Ra 0.19μm

CNC 放電加工機

電極材質

紅銅

工件材質

NAK80

加工範圍

Ø 55mm

加工深度

0.3mm

加工時間

5小時

表面粗糙度

Ra 0.33μm

ZNC 放電加工機

電極材質

紅銅

工件材質

NAK80

加工範圍

Ø 55mm

加工深度

0.3mm

加工時間

3.5小時

表面粗糙度

Ra 1.55μm

石墨加工 & 鞋模加工

大面積CNC鏡面加工

電極材質

紅銅 (Ø 55mm)

工件材質

NAK80

加工範圍

Ø 55mm

表面粗糙度

Ra 0.2μm / Ra 0.1μm (S.F. System)
