Конструкция копировально-прошивных станков JSEDM серии EBN (ZNC)

  • Несущие части станков отлиты из чугуна FC30, прошли термообработку и отжиг для обеспечения высокой вязкости металла и предотвращения деформации.
  • Рабочие столы прошли высокочастотное индукционное упрочнение и поверхностную полировку для повышения твердости и снижения геометрического допуска.
  • Направляющие скольжения на осях X, Y (EB304B, EB606N, EB707B, EB808B).
  • Одна V-образная и одна плоская направляющая скольжения на осях X, Y (EB304B, EB606N, EB707B, EB808B).
  • Контактные поверхности осей X, Y обработаны TURICE-B для плавного перемещения (EB304B, EB606N, EB707B, EB808B).
  • Линейная направляющая качения и высокоточная ШВП используются на оси Z, а сервосистема PWM (такого же класса, как на моделях с ЧПУ) обеспечивает максимальную эффективность работы (EB304B, EB606N, EB707B, EB808B).
  • Back slide предусмотрен для оси Z. (EB304B, EB606N, EB707B, EB808B)

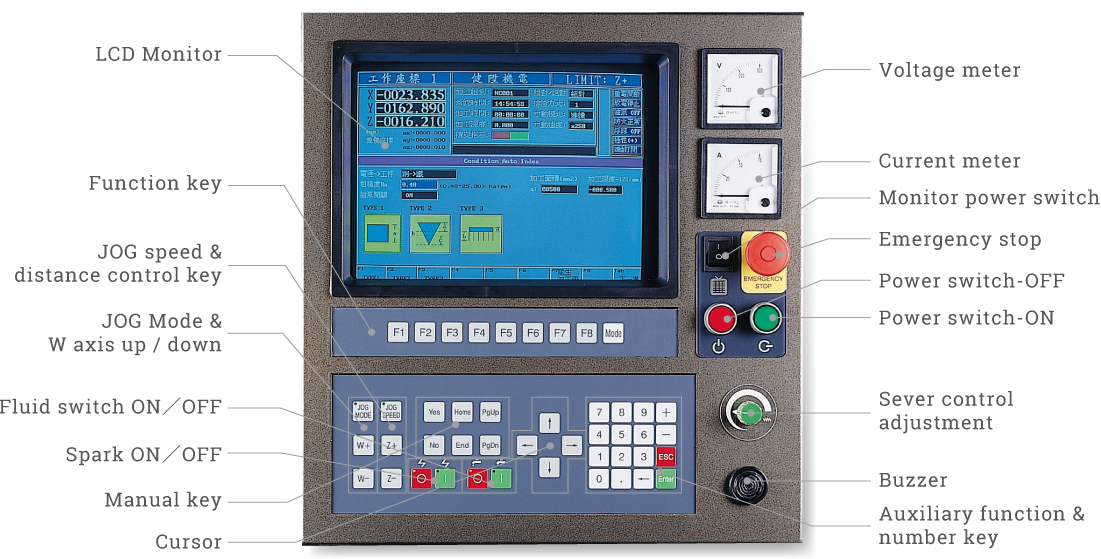

  • Пульт дистанционного управления предоставляется пользователю.
  • Станок, перемещения которого больше, чем 800мм на обеих осях X, Y (EB860N), использует прецизионные шариковые винты на осях X, Y, Z.
  • Станок, перемещения которого больше, чем 800мм на обеих осях X, Y (EB860N), использует прецизионные линейные направляющие качения на осях X, Y, Z.
  • Станок, перемещения которого больше, чем 800мм на обеих осях X, Y (EB860N), использует в базовой комплектации дверь бака с перемещением вверх/вниз.
  • Станок, перемещения которого больше, чем 800мм на обеих осях X, Y (EB860N), использует для перемещения осей X, Y серво моторы.
  • Станок, перемещения которого больше, чем 800мм на обеих осях X, Y (EB860N), использует для перемещения осей X, Y подвижную пиноль.
E-catalog
Inquiry

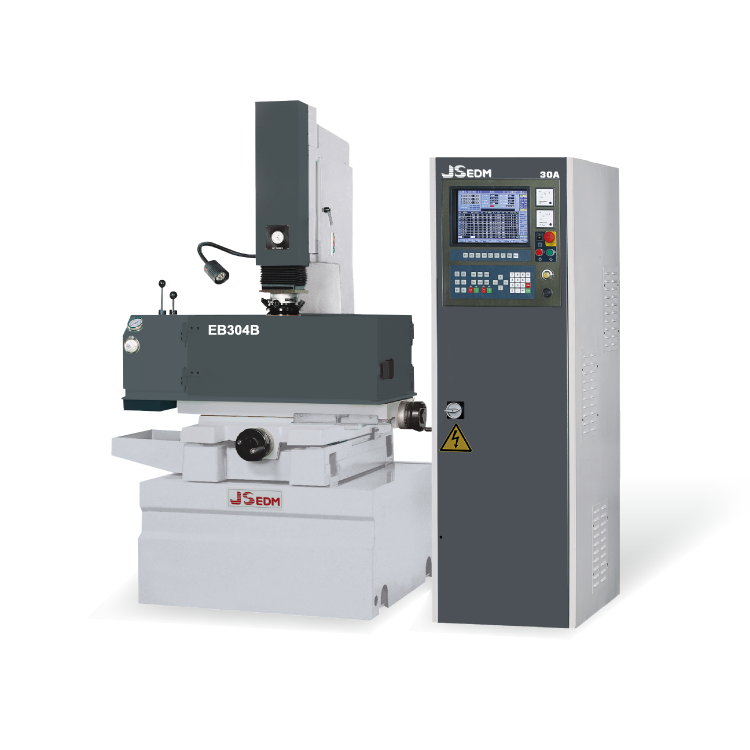

EB304B

  • Размеры рабочего бака

    850x530x340 мм

  • Габариты станка (ДxШxВ)

    2100x1300x2000 мм

  • Размеры рабочего стола

    600x300 мм

  • Масса станка

    1000 кг

  • Продольное перемещение (X-ось)

    300 мм

  • Мак. рабочий ток генератора

    30 / 60 A (Опция)

  • Поперечное перемещение (Y-ось)

    250 мм

  • Подводимая мощность

    4 / 7 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    150 + 200 мм

  • Макс. производительность

    200 / 400 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    160~510 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    60 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    500 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    330 л

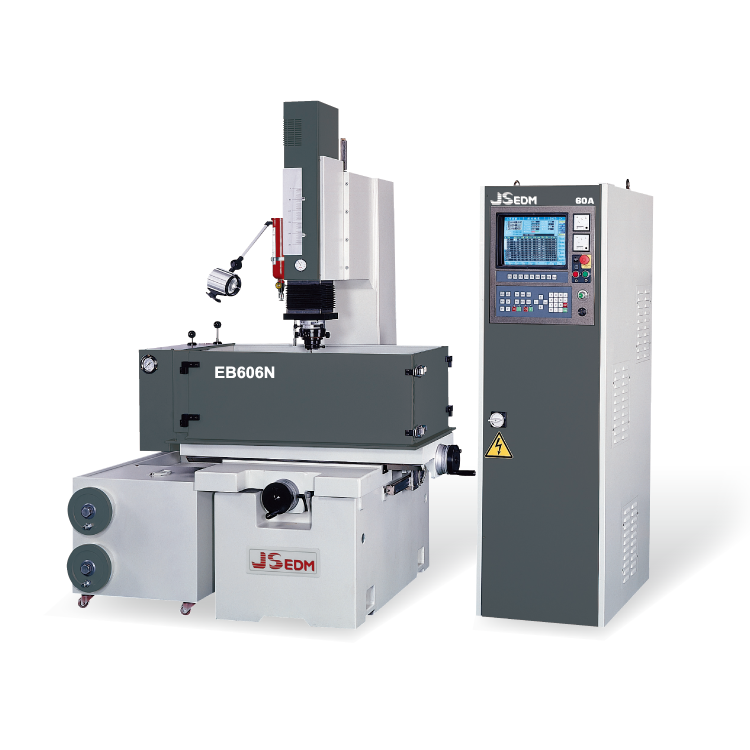

EB606N

  • Размеры рабочего бака

    1100x600x400 мм

  • Габариты станка (ДxШxВ)

    2500x1500x2250 мм

  • Размеры рабочего стола

    700x400 мм

  • Масса станка

    1800 кг

  • Продольное перемещение (X-ось)

    400 мм

  • Мак. рабочий ток генератора

    60 / 90 A (Опция)

  • Поперечное перемещение (Y-ось)

    300 мм

  • Подводимая мощность

    7 / 10 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    180 + 250 мм

  • Макс. производительность

    400 / 600 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    210~640 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    100 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    1500 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    350 л

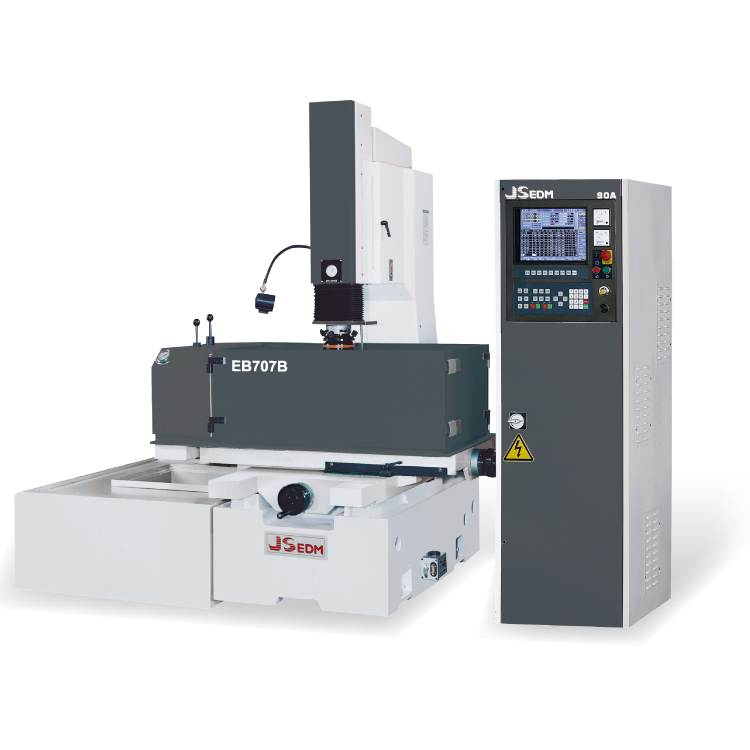

EB707B

  • Размеры рабочего бака

    1170x700x430 мм

  • Габариты станка (ДxШxВ)

    2800x1600x2250 мм

  • Размеры рабочего стола

    800x450 мм

  • Масса станка

    2000 кг

  • Продольное перемещение (X-ось)

    500 мм

  • Мак. рабочий ток генератора

    60 / 90 A (Опция)

  • Поперечное перемещение (Y-ось)

    400 мм

  • Подводимая мощность

    7 / 10 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    200 + 300 мм

  • Макс. производительность

    400 / 600 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    240~740 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    150 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    1500 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    550 л

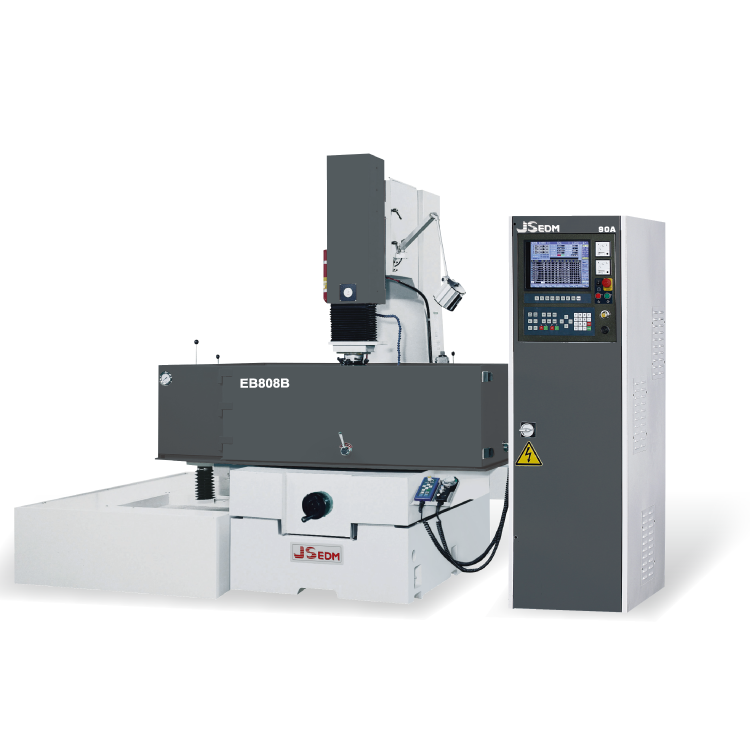

EB808B

  • Размеры рабочего бака

    1700x1000x550 мм

  • Габариты станка (ДxШxВ)

    3300x2000x2300 мм

  • Размеры рабочего стола

    1100x600 мм

  • Масса станка

    3100 кг

  • Продольное перемещение (X-ось)

    700 мм

  • Мак. рабочий ток генератора

    60 / 90 A (Опция)

  • Поперечное перемещение (Y-ось)

    550 мм

  • Подводимая мощность

    7 / 10 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    250 + 300 мм

  • Макс. производительность

    400 / 600 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    250~830 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    250 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    2000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    1250 л

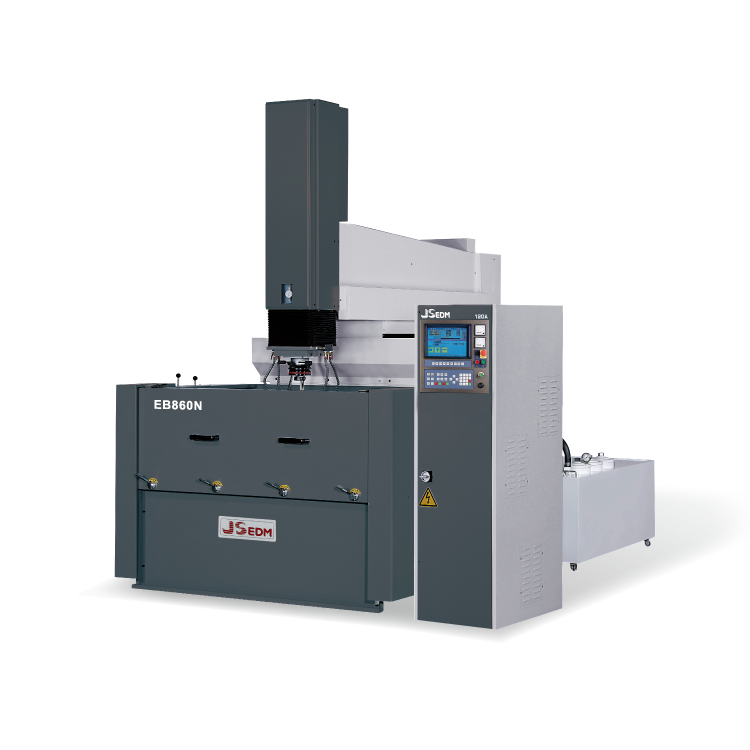

EB860N

  • Размеры рабочего бака

    1800x1100x620 мм

  • Габариты станка (ДxШxВ)

    3400x3250x3200 мм

  • Размеры рабочего стола

    1200x700 мм

  • Масса станка

    4700 кг

  • Продольное перемещение (X-ось)

    800 мм

  • Мак. рабочий ток генератора

    90 / 120 A (Опция)

  • Поперечное перемещение (Y-ось)

    600 мм

  • Подводимая мощность

    10 / 13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    500 мм

  • Макс. производительность

    600 / 800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    450~950 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    350 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    4000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    1400 л

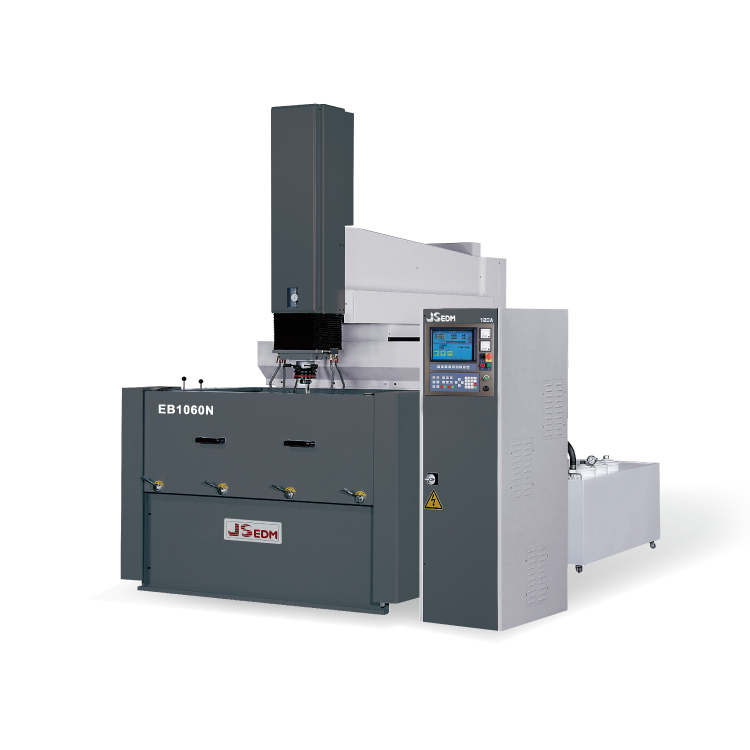

EB1060N

  • Размеры рабочего бака

    1900x1100x620 мм

  • Габариты станка (ДxШxВ)

    3600x3250x3200 мм

  • Размеры рабочего стола

    1250x750 мм

  • Масса станка

    5200 кг

  • Продольное перемещение (X-ось)

    1000 мм

  • Мак. рабочий ток генератора

    90 / 120 A (Опция)

  • Поперечное перемещение (Y-ось)

    600 мм

  • Подводимая мощность

    10 / 13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    500 мм

  • Макс. производительность

    600 / 800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    450~950 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    350 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    4500 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    1600 л

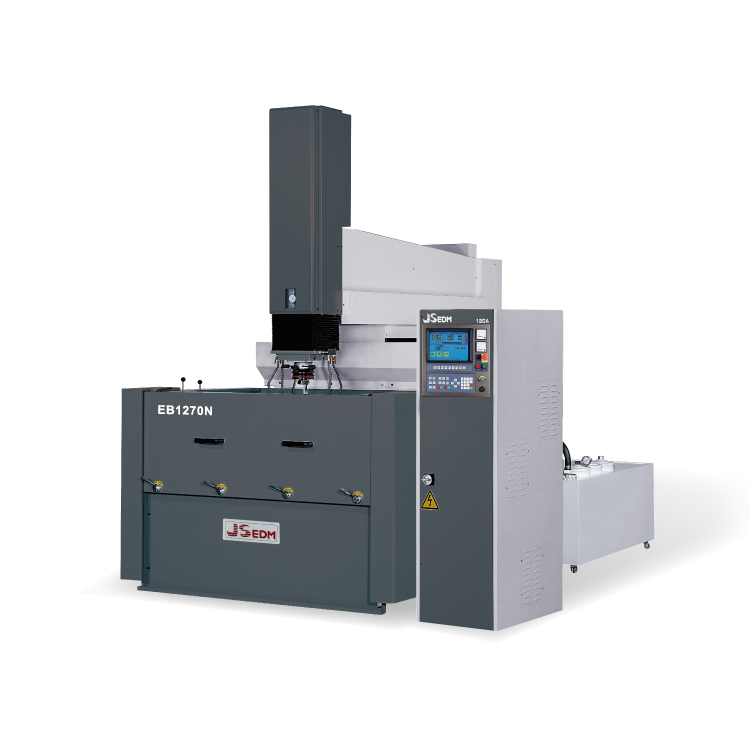

EB1270N

  • Размеры рабочего бака

    2100x1250x620 мм

  • Габариты станка (ДxШxВ)

    4000x3400x3250 мм

  • Размеры рабочего стола

    1350x820 мм

  • Масса станка

    6500 кг

  • Продольное перемещение (X-ось)

    1200 мм

  • Мак. рабочий ток генератора

    90 / 120 A (Опция)

  • Поперечное перемещение (Y-ось)

    700 мм

  • Подводимая мощность

    10 / 13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    500 мм

  • Макс. производительность

    600 / 800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    510~1010 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    400 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    5000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    1900 л

EB1470N

  • Размеры рабочего бака

    2250x1350x620 мм

  • Габариты станка (ДxШxВ)

    4300x3400x3250 мм

  • Размеры рабочего стола

    1850x1000 мм

  • Масса станка

    8000 кг

  • Продольное перемещение (X-ось)

    1400 мм

  • Мак. рабочий ток генератора

    90 / 120 A (Опция)

  • Поперечное перемещение (Y-ось)

    700 мм

  • Подводимая мощность

    10 / 13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    500 мм

  • Макс. производительность

    600 / 800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    550~1050 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    450 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    6000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    2100 л

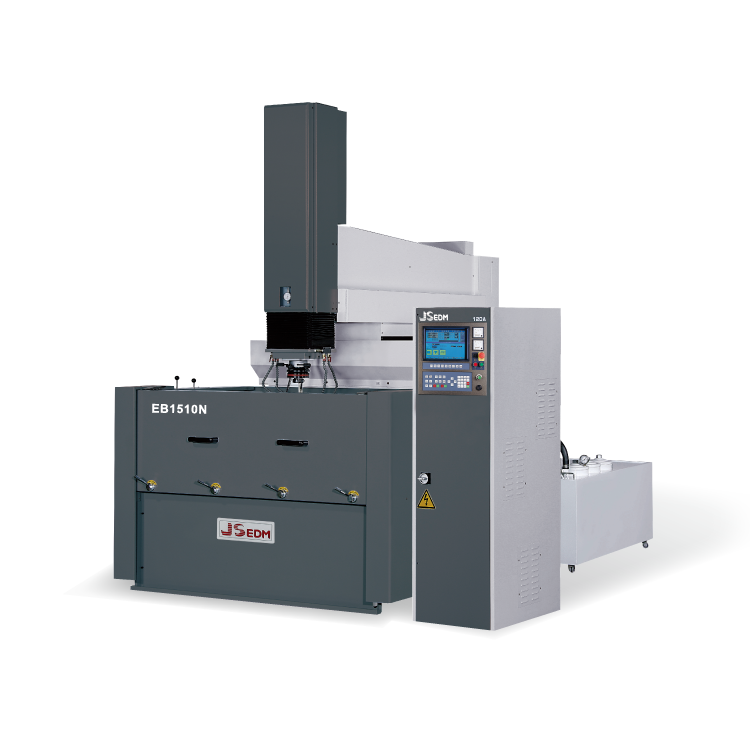

EB1510N

  • Размеры рабочего бака

    2300x1700x800 мм

  • Габариты станка (ДxШxВ)

    4600x4800x3620 мм

  • Размеры рабочего стола

    1580x1100 мм

  • Масса станка

    14500 кг

  • Продольное перемещение (X-ось)

    1500 мм

  • Мак. рабочий ток генератора

    90 / 120 A (Опция)

  • Поперечное перемещение (Y-ось)

    1000 мм

  • Подводимая мощность

    10 / 13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    600 мм

  • Макс. производительность

    600 / 800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    650~1250 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    500 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    11000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    3500 л

EB1675N

  • Размеры рабочего бака

    2400x1320x700 мм

  • Габариты станка (ДxШxВ)

    4800x3800x3200 мм

  • Размеры рабочего стола

    1850x1000 мм

  • Масса станка

    8500 кг

  • Продольное перемещение (X-ось)

    1600 мм

  • Мак. рабочий ток генератора

    90 / 120 A (Опция)

  • Поперечное перемещение (Y-ось)

    750 мм

  • Подводимая мощность

    10 / 13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    550 мм

  • Макс. производительность

    600 / 800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    500~1050 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    450 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    6500 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    2600 л

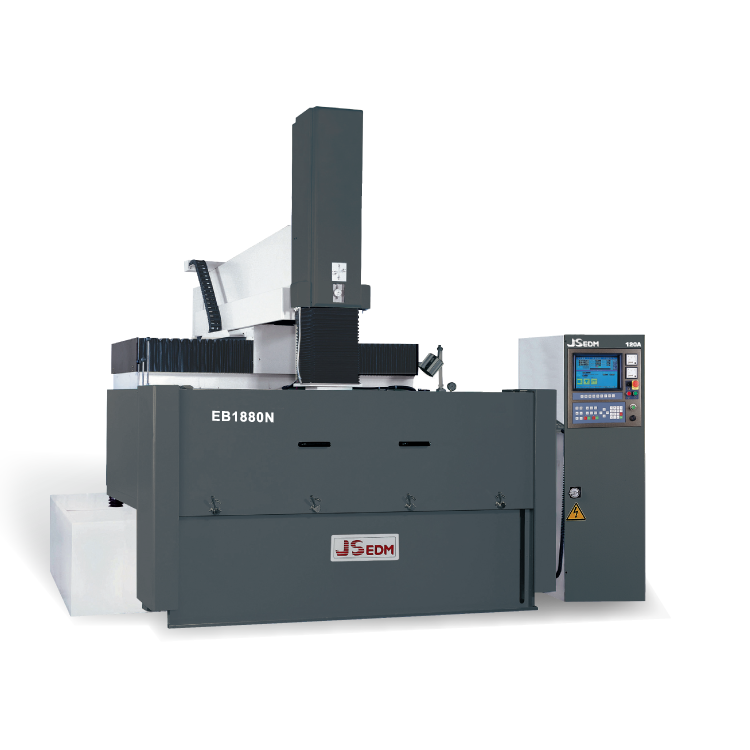

EB1880N

  • Размеры рабочего бака

    2600x1320x7000 мм

  • Габариты станка (ДxШxВ)

    5000x4000x3200 мм

  • Размеры рабочего стола

    1850x1000 мм

  • Масса станка

    9000 кг

  • Продольное перемещение (X-ось)

    1800 мм

  • Мак. рабочий ток генератора

    90 / 120 A (Опция)

  • Поперечное перемещение (Y-ось)

    800 мм

  • Подводимая мощность

    10 / 13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    600 мм

  • Макс. производительность

    600 / 800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    450~1050 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    500 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    7000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    2800 л

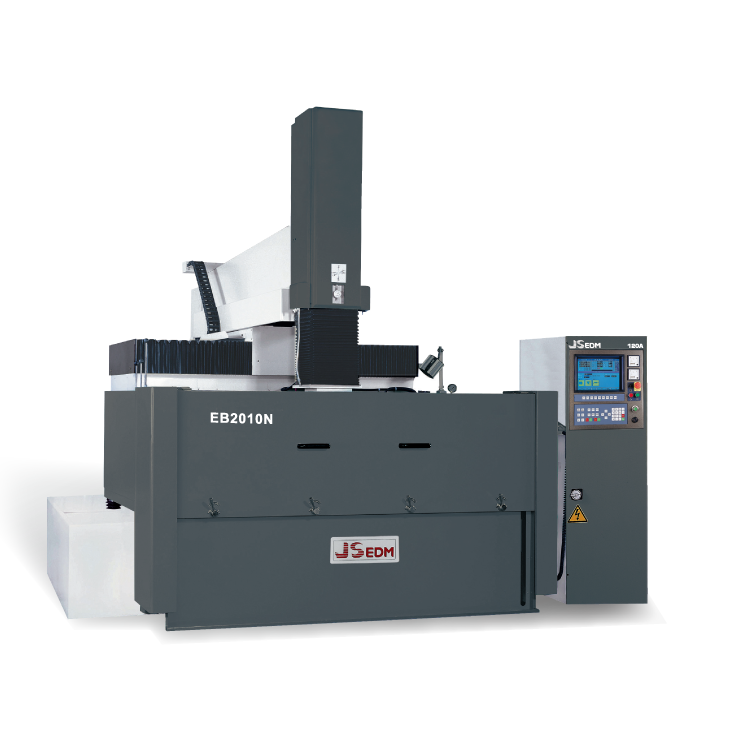

EB2010N

  • Размеры рабочего бака

    2700x1700x800 мм

  • Габариты станка (ДxШxВ)

    5200x4500x3570 мм

  • Размеры рабочего стола

    2250x1100 мм

  • Масса станка

    12500 кг

  • Продольное перемещение (X-ось)

    2000 мм

  • Мак. рабочий ток генератора

    90 / 120 A (Опция)

  • Поперечное перемещение (Y-ось)

    1000 мм

  • Подводимая мощность

    13 / 18 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    600 мм

  • Макс. производительность

    600 / 800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    660~1260 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    500 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    9500 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    3800 л

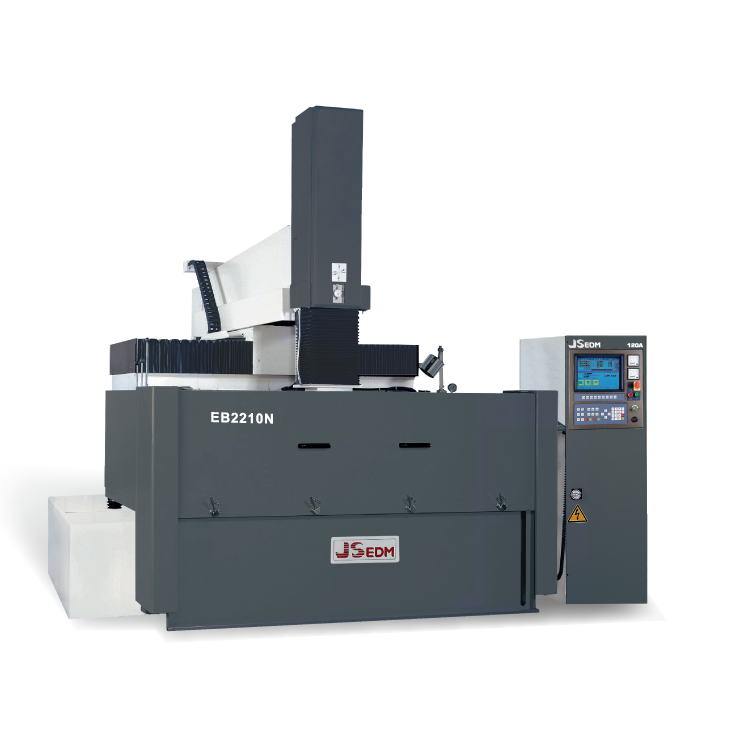

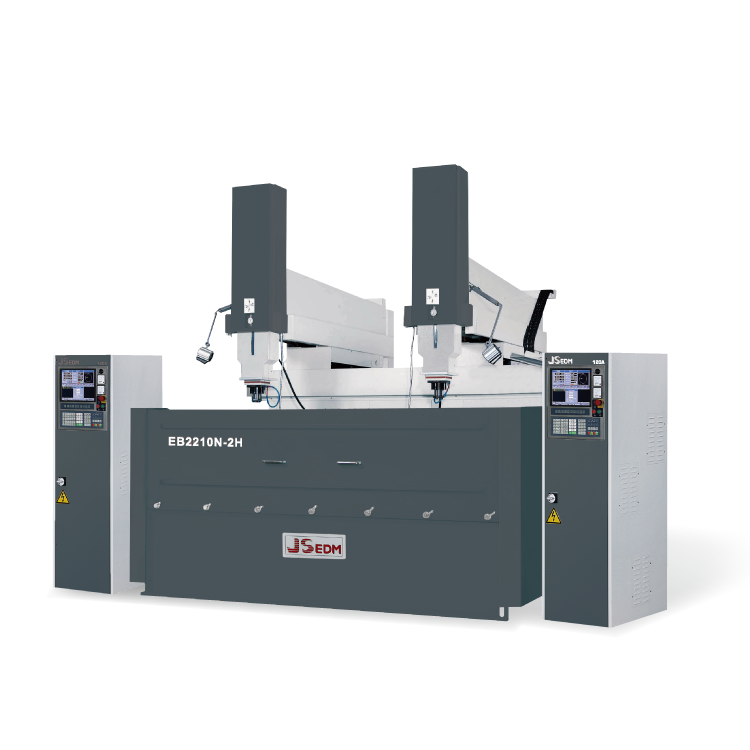

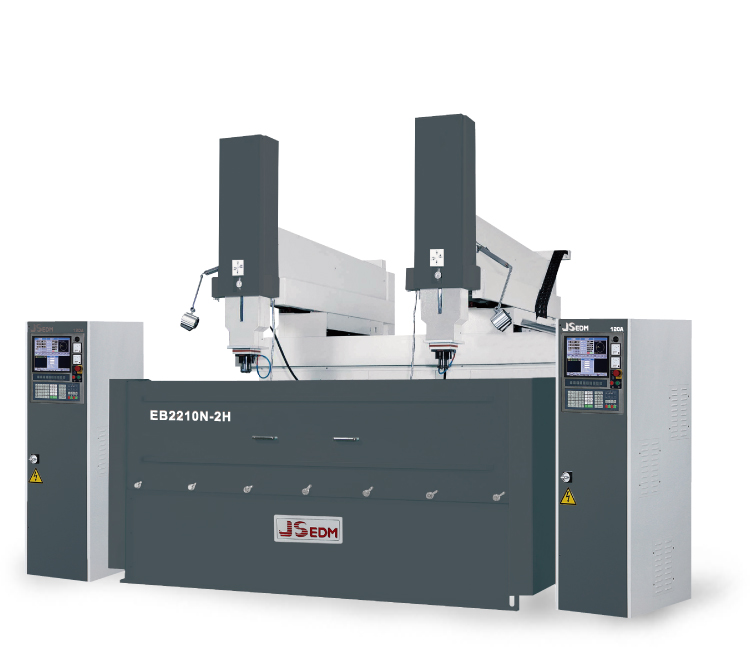

EB2210N

  • Размеры рабочего бака

    2850x1700x800 мм

  • Габариты станка (ДxШxВ)

    5500x4600x3570 мм

  • Размеры рабочего стола

    2250x1100 мм

  • Масса станка

    13500 кг

  • Продольное перемещение (X-ось)

    2200 мм

  • Мак. рабочий ток генератора

    120 A

  • Поперечное перемещение (Y-ось)

    1000 мм

  • Подводимая мощность

    13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    600 мм

  • Макс. производительность

    800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    660~1260 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    500 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    9500 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    4100 л

EB2210N-2H

  • Размеры рабочего бака

    2900x1700x800 мм

  • Габариты станка (ДxШxВ)

    6500x4600x3570 мм

  • Размеры рабочего стола

    2250x1100 мм

  • Масса станка

    15000 кг

  • Продольное перемещение (X-ось)

    1550(SM) 775(DM) мм

  • Мак. рабочий ток генератора

    120 A

  • Поперечное перемещение (Y-ось)

    1000 мм

  • Подводимая мощность

    13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    600 мм

  • Макс. производительность

    800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    720~1320 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    500 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    10000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    4700 л

EB3010N

  • Размеры рабочего бака

    3900x1700x800 мм

  • Габариты станка (ДxШxВ)

    6000x4600x3620 мм

  • Размеры рабочего стола

    3100x1100 мм

  • Масса станка

    19000 кг

  • Продольное перемещение (X-ось)

    3000 мм

  • Мак. рабочий ток генератора

    120 A

  • Поперечное перемещение (Y-ось)

    1000 мм

  • Подводимая мощность

    13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    600 мм

  • Макс. производительность

    800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    660~1260 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    500 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    16000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    5800 л

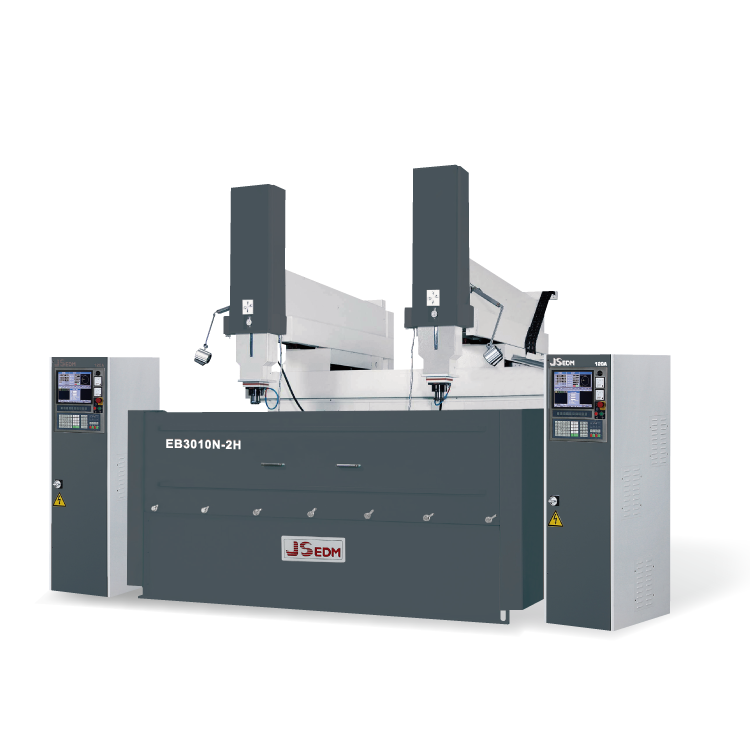

EB3010N-2H

  • Размеры рабочего бака

    3900x1700x800 мм

  • Габариты станка (ДxШxВ)

    7000x4600x3620 мм

  • Размеры рабочего стола

    3100x1100 мм

  • Масса станка

    21000 кг

  • Продольное перемещение (X-ось)

    2550(SM) 1275(DM) мм

  • Мак. рабочий ток генератора

    120 A

  • Поперечное перемещение (Y-ось)

    1000 мм

  • Подводимая мощность

    13 KVA

  • Вертикальное перемещение (Z-ось + W-ось)

    600 мм

  • Макс. производительность

    800 мм3/мин

  • Расстояние от плоскости держателя электрода до стола

    720~1320 мм

  • Минимальный износ электрода

    0.15 %

  • Максимальная масса электрода

    500 кг

  • Лучшая достижимая шероховатость поверхности

    Ra 0.2 мкм

  • Макс.нагрузка на стол

    16000 кг

  • Мин.разрешение D.R.O.

    0.005 мм

  • Ёмкость бака диэлектрика

    6000 л

EBN Описание экрана управления
(AI / FUZZY / Control)

EBN (ZNC) спецификации системы управления
  • Меню Auto Index было введено в систему для удобства пользователя. Функция позволяет выбирать условия (материал заготовки, глубина, рабочая область и т. Д.), чтобы генерировать параметры искрообразования автоматически.
  • Параметры генератора (ON Time, OFF Time, Working Time, Jump Height, Jump Speed, и т.д.) могут быть отрегулированы во время обработки через FUZZY, чтобы улучшить эффективность искрообразования и качество конечного продукта.
  • Цветной дисплей LCD. Компьютер на базе промышленного PC (IPC), 32bit.
  • Метрическая или дюймовая система.
  • Конструкция искрового контура включает в себя высокомощные транзисторы MOSFET и высокоскоростную схему POWER-SINK, что уменьшает износ электрода и увеличивает рабочую скорость.
  • Уменьшенный износ электрода и увеличенная рабочая скорость.
  • Модульная конструкция плат ввода-вывода используется в системном контроллере для удобства обслуживания.
  • Две группы координат являются переключаемыми и редактируемыми; это помогает пользователю легче установить базовую точку.
  • Пользователь может выбирать задание абсолютной глубины или относительной глубины, исходя из предпочтений.
  • Параметры генератора и ввод глубины отображаются в одном и том же режиме, чтобы пользователь мог легко читать данные.
  • В системе предусмотрено 200 строк условий работы, пользователь может выбрать любой кадр в качестве начальной и конечной строки. Кроме того, система может сохранять до 50 файлов.
  • Режим Jog включает три функции: Jog, Feed и Protect / Unprotect (с защитой от столкновения / без защиты), 4 скорости (x5, x50, x250, x500мкм), что позволяет пользователю иметь гибкость при настройке положения заготовки и оси Z.
  • Функция выравнивания Z-Axis Alignment может работать без использования ручного поиска края Manual Edge Find, чтобы сократить время поиска края. Значение тока можно изменить по мере необходимости.
  • EDM ситема станка позволяет автоматизировать процесс прожига, начиная с грубых режимов до финишной обработки.
  • Cтандартная функция блокировки Z-оси позволяет расширить возможности станка применением орбитальной обработки (опция).
  • Система имеет функцию поиска центра, которая помогает пользователю во время выравнивания по круговой заготовке.
  • Ось Z имеет несколько видов отвода продуктов электроэрозии. Эта функция используется при различных методах обработки, таких как глубокая обработка, угловая обработка, обработка на большой площади, обработка на тонкой заготовке, обработка с наклоном и т.д.
Стандартные аксессуары

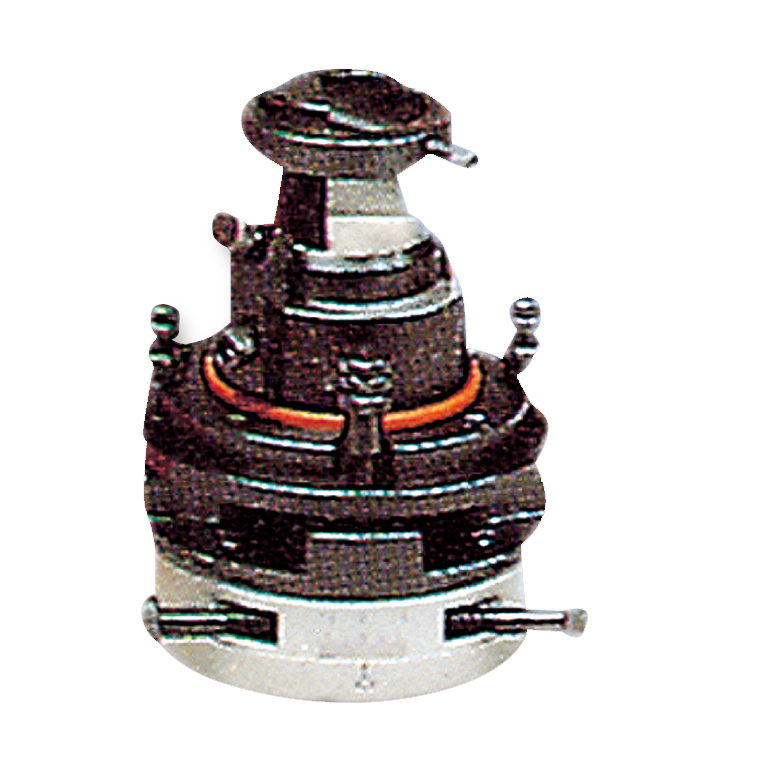

Универсальный регулируемый в 2-х плоскостях держатель электрода (призма)

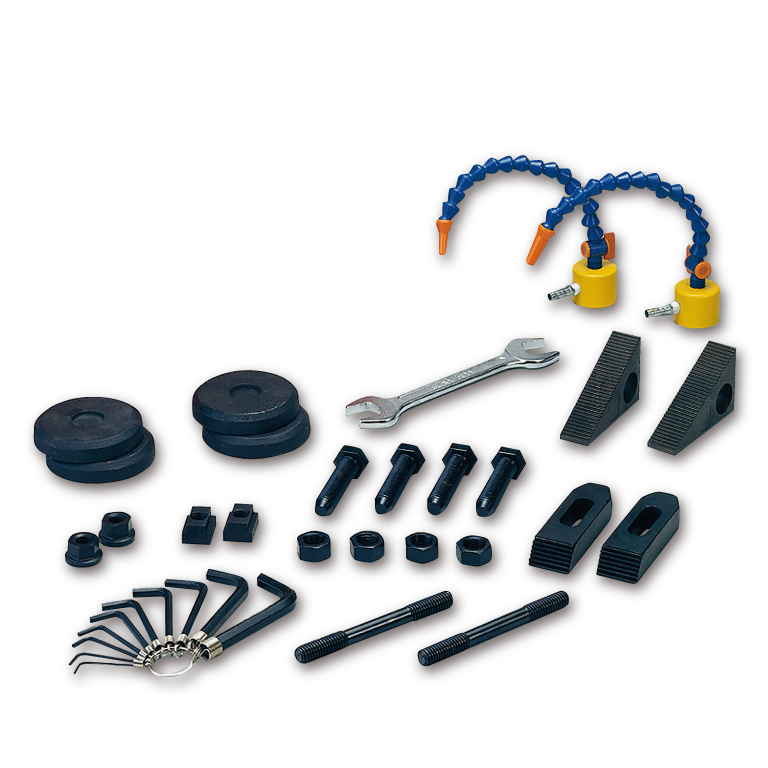

Ящик инструментов

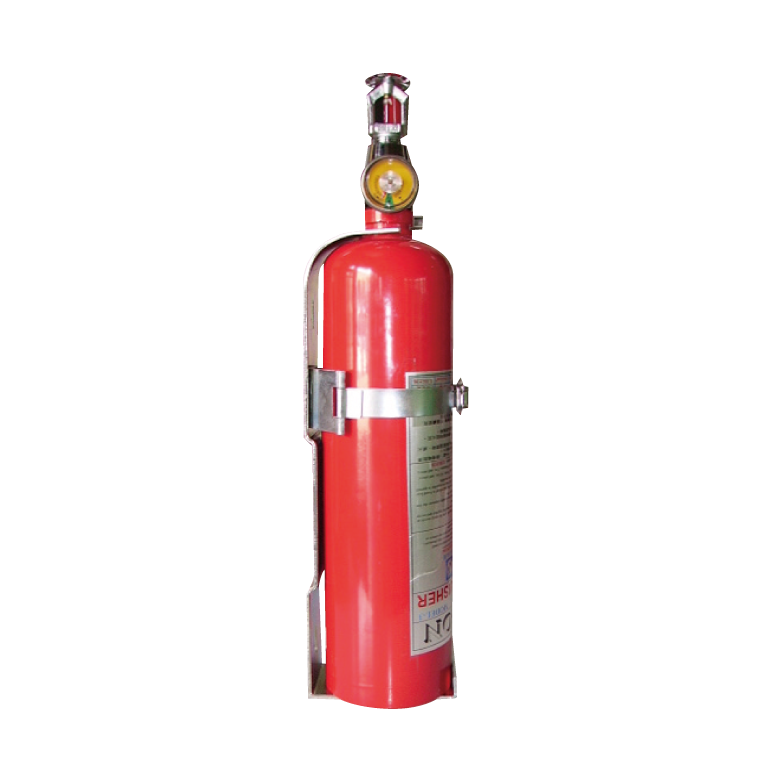

Автоматический огнетушитель

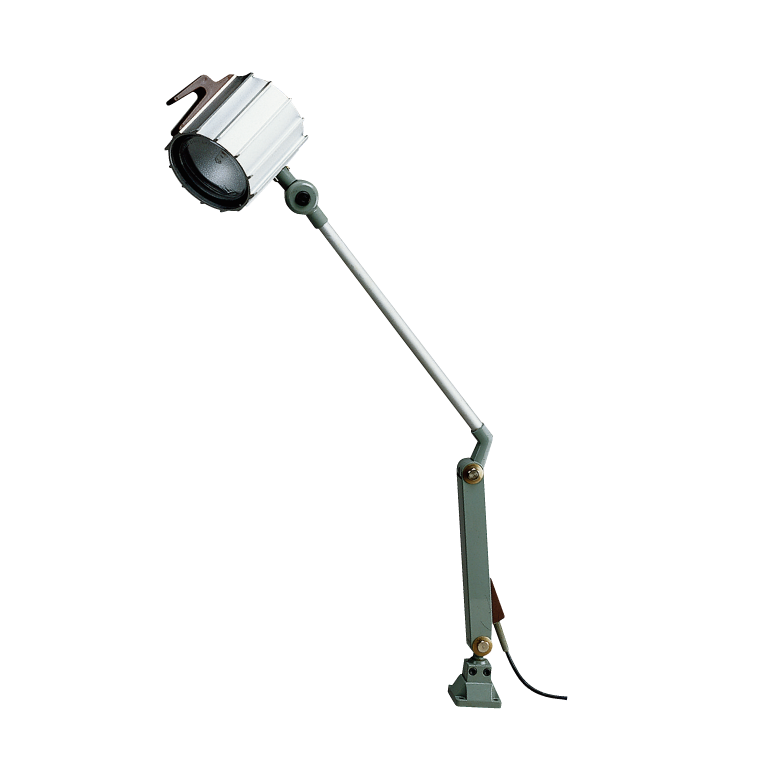

Рабочая лампа

Дополнительные опции

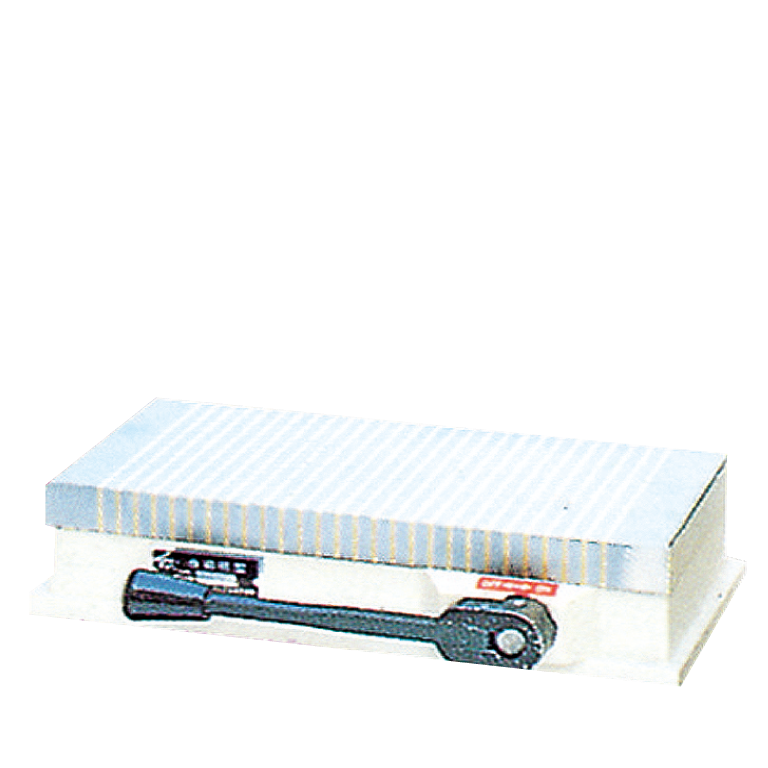

Магнитный стол

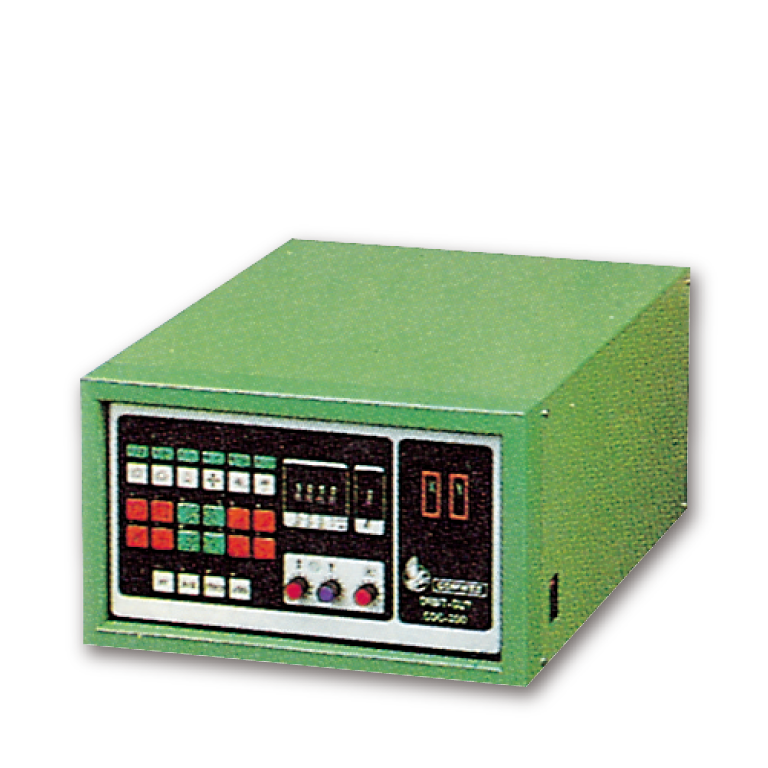

Устройство орбитальной обработки

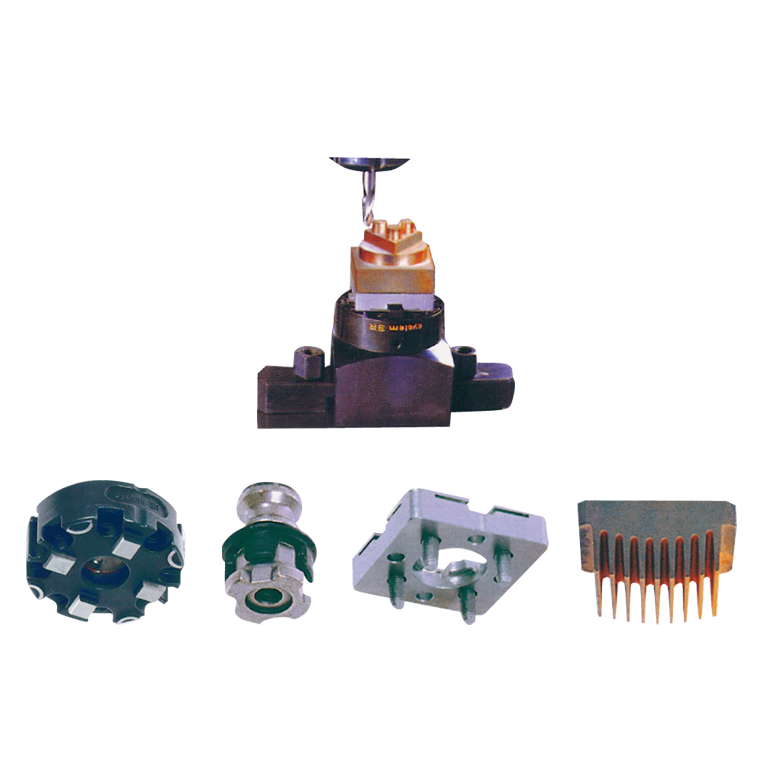

Крепёжные приспособления 3R/EROWA (пр-ва Швейцарии)

  • Super Sparking: возможность мгновенно генерировать импульс высокой энергии. Эта функция используется на стальном или вольфрамовых сплавах с твердостью HRC 60 или выше.
  • Серводвигатели постоянного тока (DC) можно добавить на оси X и Y для крупногабаритных моделей станков EB707B и EB808B.
  • Разрешение оптических линеек по требованию можно увеличить до 0,001 мм.
  • Все модели станков (кроме 304B и 606N) можно оборудовать системой ЧПУ.

Высокоточная обработка пресс-формы

Пресс-форма для инжекции пластика
Высококачественное зеркальное ZNC финиширование

Материал электрода

Медь

Материал детали

NAK80 (12Х2Н4А)

Площадь прожига

Ф20мм

Шероховатость поверхности

Ra 0.2мкм / Ra 0.1мкм (с системой S.F. - порошковая присадка)

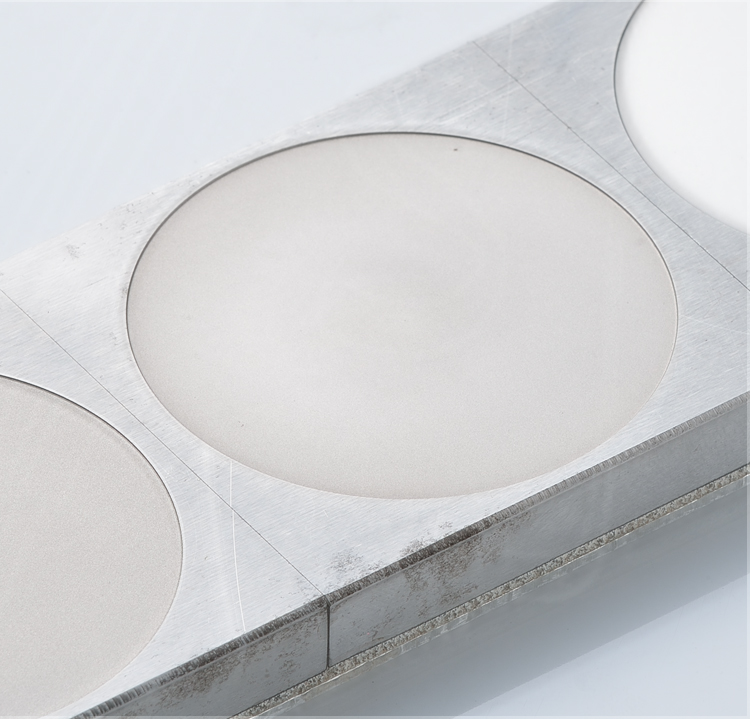

Сравнение результатов процесса обработки высокой точности

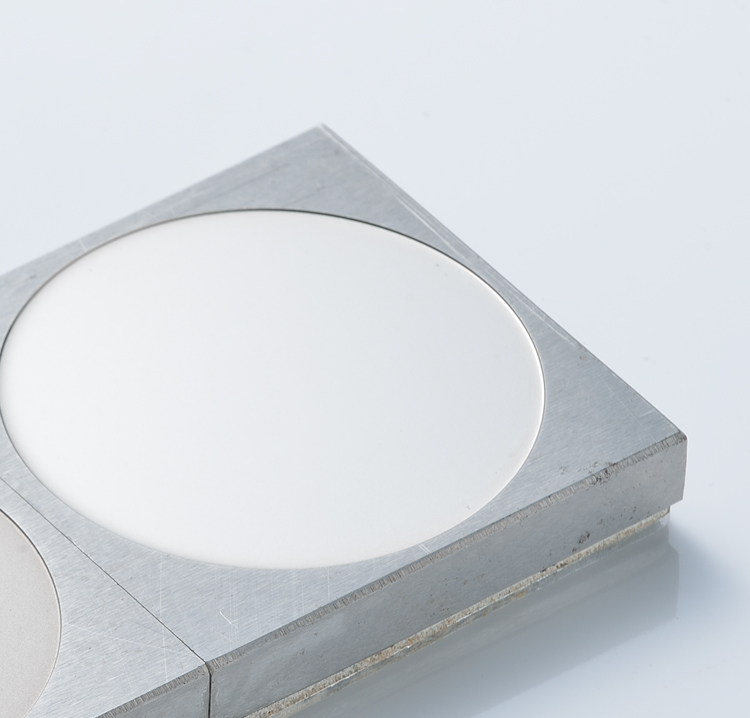

CNC EB 600L (с системой S.F. - порошковая присадка)

Материал электрода

Медь

Материал заготовки

NAK80 (12Х2Н4А)

Площадь прожига

Ф55мм

Глубина прожига

0.3мм

Время прожига

7 часов

Шероховатость поверхности

Ra 0.19мкм

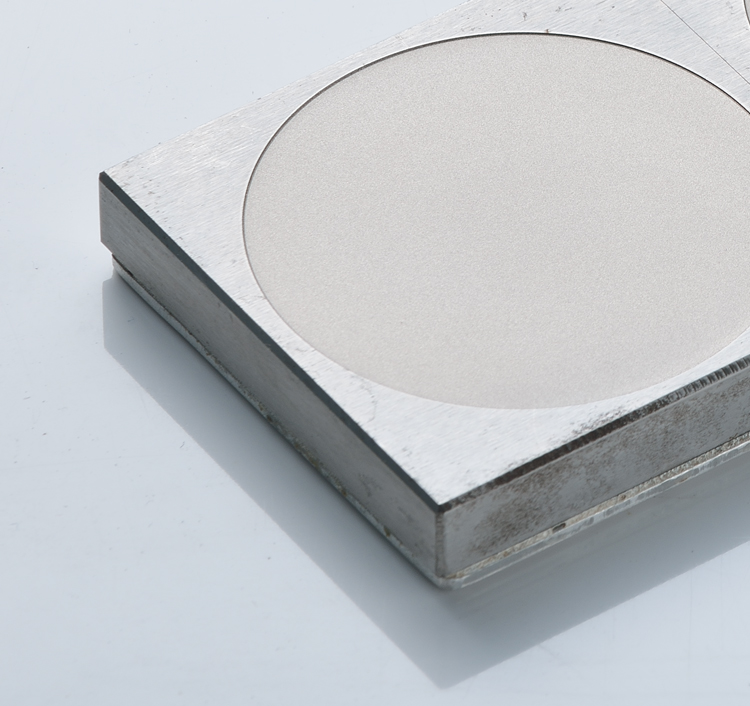

CNC EDM

Материал электрода

Медь

Материал заготовки

NAK80 (12Х2Н4А)

Площадь прожига

Ф55mm

Глубина прожига

0.3mm

Время прожига

5 часов

Шероховатость поверхности

Ra 0.33мкм

ZNC EDM

Материал электрода

Медь

Материал заготовки

NAK80 (12Х2Н4А)

Площадь прожига

Ф55мм

Глубина прожига

0.3мм

Время прожига

3.5 часа

Шероховатость поверхности

Ra 1.55мкм

Прожиг графитом
- форма подошвы

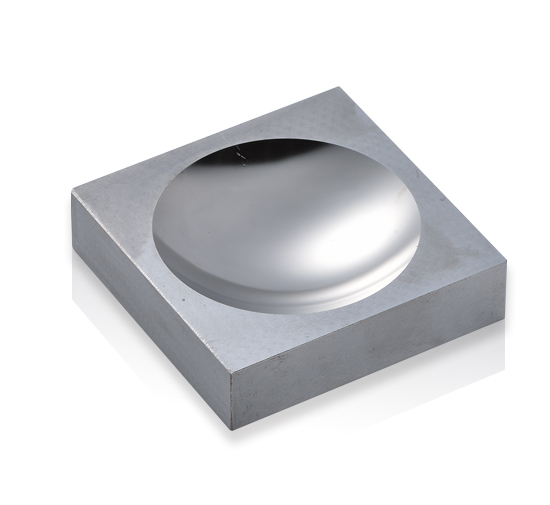

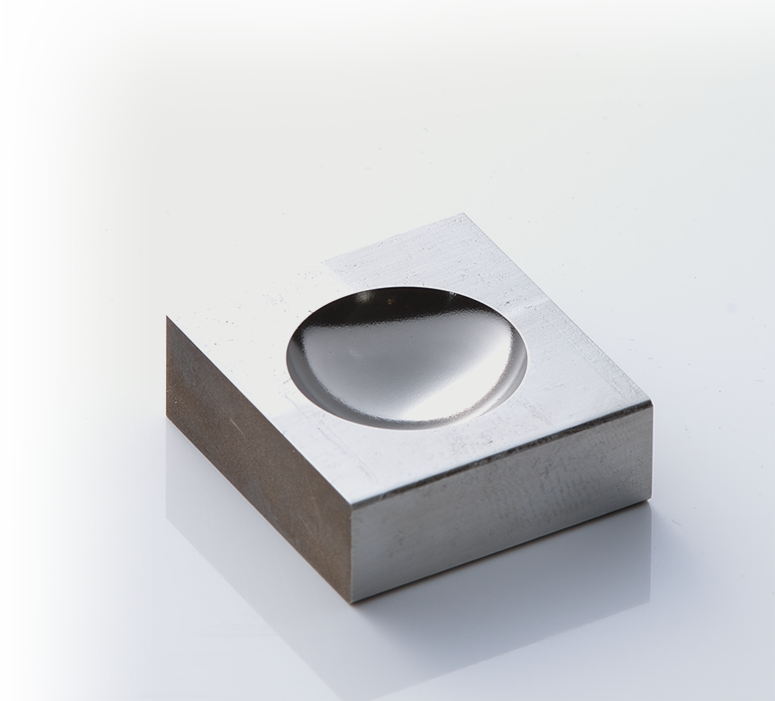

Зеркальное финиширование

Материал электрода

Медь(Ф55мм)

Материал заготовки

NAK80 (12Х2Н4А)

Площадь прожига

Ф55мм

Шероховатость поверхности

Ra 0.2мкм / Ra 0.1мкм (с системой S.F. - порошковая присадка)
