2.- Профилирование, цикл 2.
Полностью диалоговый и мощный графический редактор профиля,
встроенный в ЧПУ. Помимо непосредственного вычерчивания пути инструмента,
возможно вычисление неопределенных переменных,
которые могут возникнуть в процессе задания траектории.
Этот редактор производит вычисления, абсолютно прозрачные для пользователя,
и выдает возможные решения на основе имеющихся данных,
таким образом устраняя потребность возвращаться к любому дополнительному
вычислительному устройству типа калькулятора, компьютера, и т.д.
Нет ничего более легкого в работе чем
Профилирование
Фрезерование: в зависимости от сложности детали, которая будет сделана,
предлагается несколько уровней:

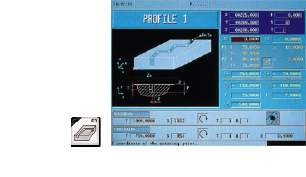

1.- Профилирование, цикл 1.
(Определяется по точкам)
Чтобы задать форму детали, все, что Вы должны сделать - задать
координаты его теоретических углов (максимум 12 точек),
а также закругления и/или фаски.

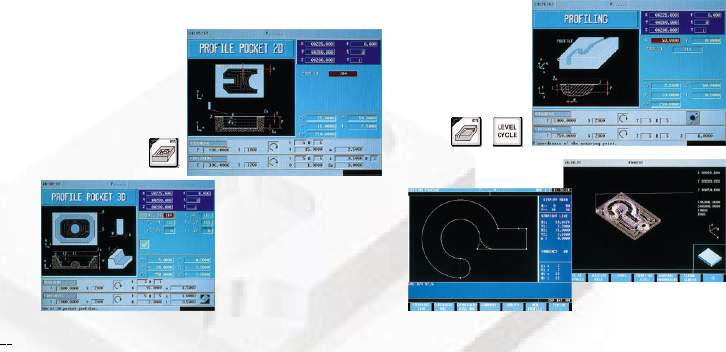

Нерегулярные карманы (2D, 3D):
Позволяет определение внутренних и внешних карманов сложной
формы, используя интеллектуальный геометрический редактор,
встроенный в ЧПУ 8055 MC. Этот мощный редактор профиля
способен найти любые возникающие неопределенные переменные
(например, в случае касания), без необходимости
вспомогательных вычислений.
В этом цикле возможно редактировать несколько профилей
в то же самое время.
Это позволяет, после определения кармана, создавать внешние или
внутренние карманы меньшего размера, в пределах главного
контура, выполняя все это
в одно действие.
Облегчает создание любого типа профиля:
• Закрытые контуры (карманы с
переменными 2D/3D участками).
• Фрезерование (циклы профиля 1 и 2).
Легкое задание простых и сложных частей:
Простые профили вводятся за один шаг.
Сложные профили задаются с помощью встроенного
геометрического редактора, который автоматически
делает все дополнительные вычисления.
Иногда необходимо вычислить данные до их ввода,
из-за неопределенных переменных
на чертежах, в сопряжениях, и т.д. Редактор ЧПУ 8055 MC
позволяет оператору не делать этого.
Определение цикла закончено, когда указаны
условия для черновых и чистовых операций.
Все профили могут быть обработаны на станке непосредственно
или сохранены в памяти контроллера, как дополнительная операция
для данной детали. Все эти действия могут моделироваться после
ввода, чтобы оператор мог проверить их перед обработкой детали.
