ПРОШИВНЫЕ ЭЛЕКТРОЭРОЗИОННЫЕ СТАНКИ СЕРИИ CNC-E
С ПРОСТЫМ ЧПУ (без управления С-осью и ATC)

Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный эксклюзивный представитель JSEDM в России и странах СНГ.

Будьте внимательны! Описание станков с нашего сайта тиражируется в Интернете.

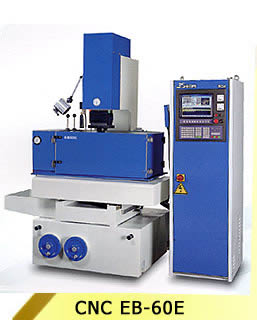

МОДЕЛЬ CNC EB-60E Спецификации генератора Бак диэл.
Емкость рабочего бака 900 x 520 x 400 мм Макс. рабочий ток 60 A 350л
Размеры стола 600 x 350 мм Потребляемая мощность 7 KVA

Ход по Х
400 мм Макс. производительность 400 мм3/мин
Ход по Y 300 мм Износ электрода 0.12 %
Ход по Z 300 мм Лучшая шероховатость 0.2 µmRa
Макс. масса электрода 100 кг Макс. длина программы 1 MB
Макс. масса заготовки 800 кг Мин. значение D.R.O. 0.001 мм
Масса станка, включая генератор 1500 кг Макс. значение D.R.O. 999.999 мм
Расст. от торца держателя электрода до стола 320 ~ 620 мм Энергонезависимая память Твёрдотельный HDD
Габариты
без упаковки
2240 x 1450 x 2530 мм

ХАРАКТЕРИСТИКИ СТАНКОВ СЕРИИ CNC-E
  • Новый цифровой сигнальный процессор серво системы управления обеспечивает более стабильное искрообразование и более плавный ход станка за счет ускорения времени отклика до 0.1мкс, что на порядок быстрее времени отклика традиционных PC систем управления, составляющего 1мкс.
  • Транзисторы MOSFET совместно с контурами управления POWER SINK обеспечивают быструю обработку при низком коэффициенте износа и вырывания материала.
  • Генератор импульсов содержит интегральную схему FPGA последнего поколения программируемой матрицы логических элементов, гарантирующую самый быстрый отклик и производительность контрольно-измерительного устройства "UNI-PULSE", и таким образом обеспечивает лучшую эффективность снятия металла, избегая образования углеродного слоя (предотвращаются условия образования дуги).
  • 32 разрядный процессор IPC обеспечивает высокую стабильность обработки.
  • 15" цветной монитор облегчает работу оператора.
  • Диалоговая программная оболочка с подсказками в виде рисунков легко осваивается оператором.
  • Метрическая или дюймовая система.
  • Интерфейс на английском или китайском языках.
  • 500 кадров в программе.
  • 256 запоминаемых наборов параметров генератора.
  • Боковая обработка одновременно по 3 осям X,Y,Z.
  • Орбитальная обработка круговая, прямоугольных областей, секторов.
  • Многоместная обработка с использованием подпрограмм для уменьшения размеров программы.
  • Автоматическое выполнение команды HOME.
  • Автоматический поиск центра отверстия.
  • Автоматический поиск края заготовки.
ИНТЕРФЕЙС СИСТЕМЫ УПРАВЛЕНИЯ СТАНКОВ СЕРИИ CNC-E
Функция AI ("искусственного интеллекта") автоматически подстраивает параметры обработки для получения максимальной производительности по алгоритмам, известным как "фаззи-лоджик".
Светодиодная индикация состояния входов-выходов имитируется на дисплее для быстрой оценки состояния машины.
Начальный угол и шаг изменения угла задаются оператором в соответствии с интерактивным меню векторной обработки.

Сообщения тревоги выдаются на дисплей и записываются в память станка.
Возможно выполнение линейной интерполяции одновременно по 3-м осям.
Оператор может изменять параметры, не прерывая процесс обработки.

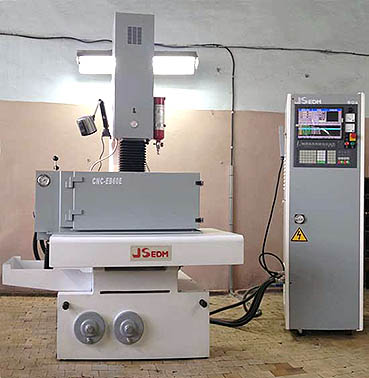

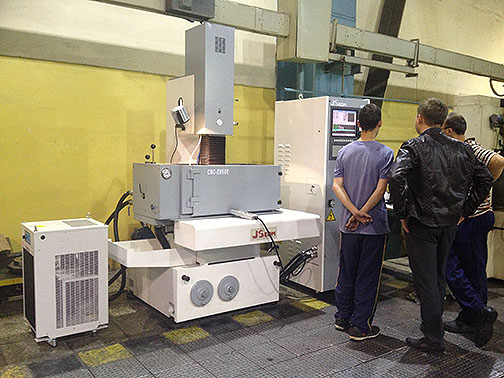

СТАНКИ CNC EB-60E/60A, установленные на предприятиях наших заказчиков:


CNC-EB60E-60A NabCh1 CNC-EB-60E Prm1

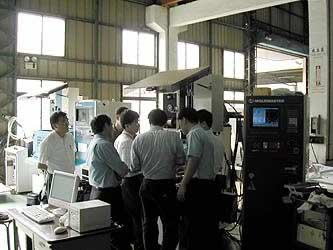

Фотоэкскурсия по заводу JSEDM
