КООРДИНАТНО-ПРОШИВНЫЕ ЭЛЕКТРОЭРОЗИОННЫЕ СТАНКИ JSEDM С ЧПУ СЕРИИ CNC-L

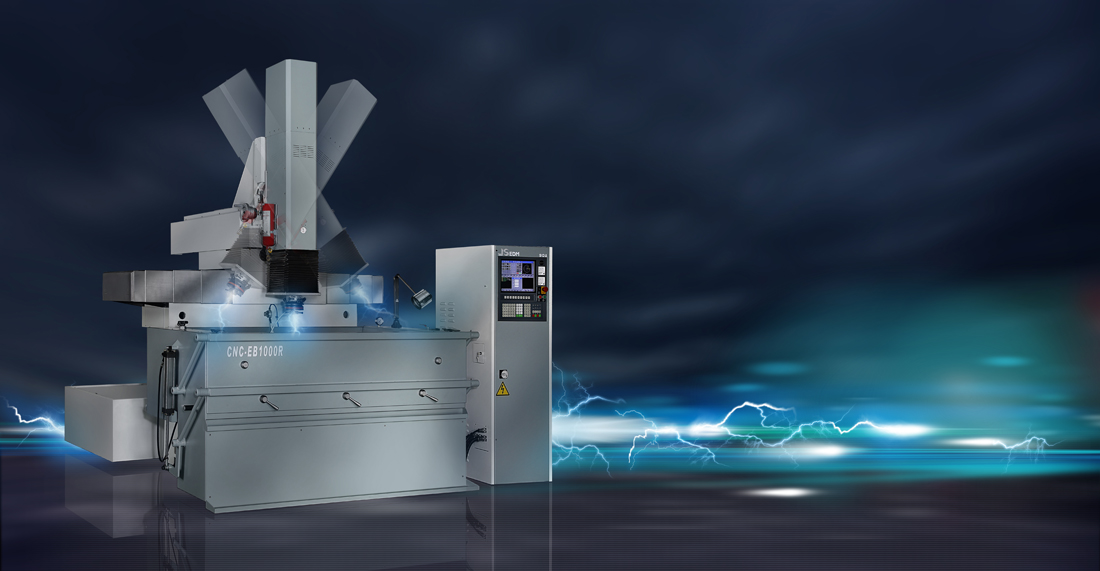

CNC-EB1000R


НОВЫЕ МОДЕЛИ КООРДИНАТНО-ПРОШИВНЫХ СТАНКОВ JSEDM

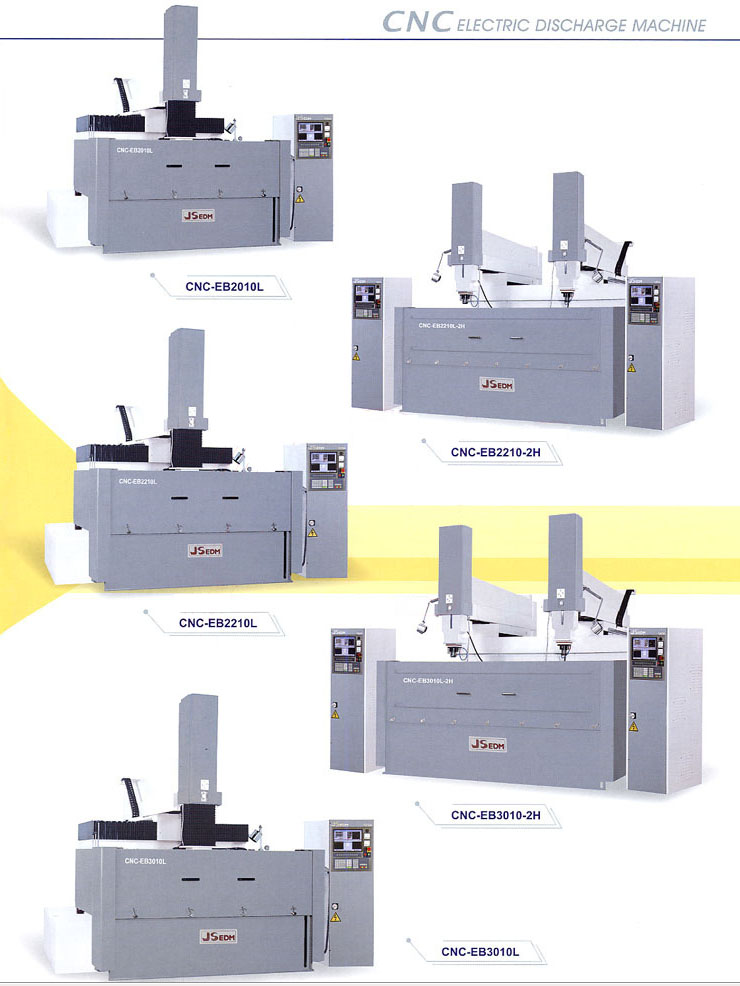

BIG CNC EDM
Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный эксклюзивный представитель JSEDM в России и странах СНГ.
Будьте внимательны! Описание станков с нашего сайта тиражируется в Интернете.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОВЫХ МОДЕЛЕЙ
КООРДИНАТНО-ПРОШИВНЫХ СТАНКОВ
JSEDM



Модель



CNC-EB -

Размеры
рабочего бака, мм
Размеры стола, мм Ход по X / Y / Z, мм Макс.
масса элект-рода, кг
Макс. масса заготовки, кг Масса станка, кг Габариты
без упаковки,
мм
Расстояние
от
электрода
до стола,
мм
Емкость
бака диэлект-рика,
л
- 860L 1700 x 1100 x 615 1200 x 700 800 x 600 x 500 350 4000 5000 3600x3300x3200 420 ~ 920 1570
- 1060L 1900 x 1100 x 615 1250 x 750 1000 x 600 x 500 350 4500 5500 4000x3500x3200 420 ~ 920 1750
- 1270L 2100 x 1250 x 620 1350 x 820 1200 x 700 x 500 400 5000 6500 4600x3600x3250 510 ~ 1010 2100
- 1310L 2200 x 1700 x 700 1425 x 1100 1300 x 1000 x 600 450 6000 9000 4700x4500x3350 550 ~ 1050 2200
- 1470L 2200 x 1320 x 620 1700 x 950 1400 x 700 x 500 450 6000 8000 4700x3600x3250 550 ~ 1050 2300
- 1510L 2400 x 1600 x 700 1700 x 1100 1500 x 1000 x 600 450 6000 8000 4700x3600x3250 550 ~ 1050 2600
- 1675L 2400 x 1320 x 620 1800 x 950 1600 x 750 x 550 450 6500 8500 5000x3800x3200 550 ~ 1050 2600
- 1880L 2600 x 1320 x 700 1850 x 1000 1800 x 800 x 600 500 7000 9000 5200x4000x3200 450 ~ 1050 3000
- 2010L 2700 x 1600 x 700 2150 x 1100 2000 x 1000 x 600 500 9500 12500 6400x4500x3570 660 ~ 1260 3800
(Макс. рабочий ток: 120 A. Потребляемая мощность: 13 KVA. Макс. производительность: 800 мм3/мин.
Износ электрода: 0.12%. Лучшая шероховатость: 0.2 µmRa. Масса модуля генератора: 350 кг)


Модель



CNC-EB -

Размеры
рабочего бака, мм
Размеры стола, мм Ход по X / Y / Z, мм Макс.
масса элект-рода, кг
Макс. масса заготовки, кг Масса станка, кг Габариты
без упаковки,
мм
Расстояние
от
электрода
до стола,
мм
Емкость
бака диэлект-рика,
л
- 2210L 2850 x 1600 x 740 2250 x 1100 2200 x 1000 x 600 500 9500 13500 6500x4600x3570 660 ~ 1260 4150
- 3010L 4100 x 1700 x 800 3100 x 1100 3000 x 1000 x 600 500 10000 15000 7500x4600x3570 750 ~ 1350 6550
(Макс. рабочий ток: 120 A. Потребляемая мощность: 13 KVA. Макс. производительность: 800 мм3/мин.
Износ электрода: 0.12%. Лучшая шероховатость: 0.2 µmRa. Масса модуля генератора: 380 кг)

Станки с двумя головками:

Модель

CNC-EB -

Размеры
рабочего бака, мм
Размеры стола, мм Ход по X / Y / Z, мм Макс. масса элект-рода, кг Макс. масса заготовки, кг Масса станка, кг Габариты без упаковки, мм Расстояние
от электрода до стола, мм
Емкость
бака диэлект-рика, л
-1510L-2H     860 x 1000 x 600
-2210L-2H 3100 x 1700 x 800 2250 x 1100 1550 (SM), 750 (DM) x 1000 x 600 500 10000 15000 7500x4600x3570 750 ~ 1350 5100
-3010L-2H 4100 x 1700 x 800 3100 x 1100 2550 (SM), 1275 (DM) x 1000 x 600 500 16000 21000 8000x4600x3620 750 ~ 1350 6550
(Макс. рабочий ток: 120 A. Потребляемая мощность: 13 KVA. Макс. производительность: 800 мм3/мин.
Износ электрода: 0.12%. Лучшая шероховатость: 0.2 µmRa. Масса модуля генератора: 380 кг)


ТРАДИЦИОННЫЕ МОДЕЛИ КООРДИНАТНО-ПРОШИВНЫХ СТАНКОВ
JSEDM

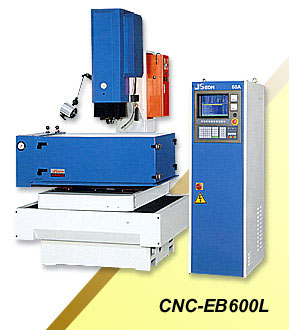

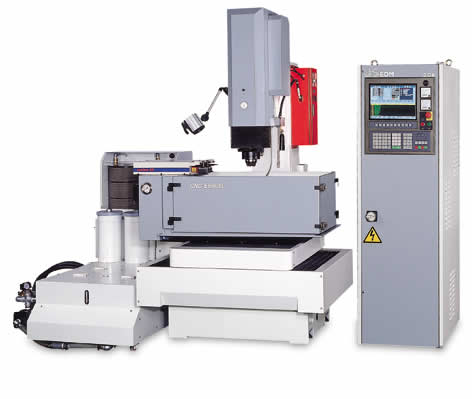

Модель: CNC-EB600L




Спецификации машины
Спецификации генератора
Размеры
рабочего бака
1100 x 600 x 400 мм
Макс. рабочий ток
60 A
90 A
Размеры стола
700 x 400 мм
Потребляемая мощность
7 KVA
10 KVA
Ход по Х
400 мм
Макс. производительность
400 мм3/мин
600 мм3/мин

Ход по Y
300 мм
Износ электрода
0.12%
Ход по Z
300 мм
Лучшая шероховатость
0.2 µmRa
Макс. масса электрода
100 кг
Макс. длина программы
500 кадров
Макс. масса заготовки
1500 кг
Мин. значение D.R.O.
0.001 мм
Масса станка
2000 кг
Макс. значение D.R.O.
999.999 мм
Габариты без упаковки
2400 x 1600 x 2350 мм
Энергонезависимая память
CF 1GB
Расст. от
электрода до стола
270 - 570 мм
Масса модуля генератора
320 кг
Емкость бака диэлектрика
370 л
-
-


Спецификации машины
Спецификации генератора
Размеры
рабочего бака
1500 x 940 x 520 мм
Макс. рабочий ток
90 A
120 A
Размеры стола
1000 x 600 мм
Потребляемая мощность
10 KVA
13 KVA
Ход по Х
600 мм
Макс. производительность
600 мм3/мин
800 мм3/мин
Ход по Y
450 мм
Износ электрода
0.12%
Ход по Z
400 мм
Лучшая шероховатость
0.2 µmRa
Макс. масса электрода
250 кг
Макс. длина программы
500 кадров
Макс. масса заготовки
2000 кг
Мин. значение D.R.O.
0.001 мм
Масса станка
3600 кг
Макс. значение D.R.O.
999.999 мм
Габариты без упаковки
2822 x 2707 x 2610 мм
Энергонезависимая память
CF 1GB
Расст. от
электрода до стола
300 - 700 мм
Масса модуля генератора
320 кг
Емкость бака диэлектрика
1200 л
-
-

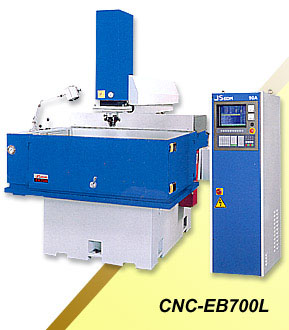

Модель: CNC-EB700L

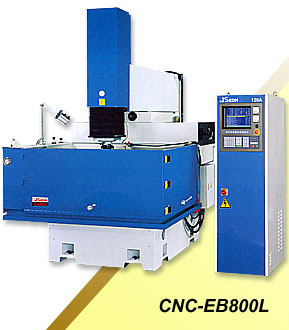

Модель: CNC-EB800L






Спецификации машины
Спецификации генератора
Размеры
рабочего бака
1700 x 1050 x 700 мм
Макс. рабочий ток
90 A
120 A
Размеры стола
1100 x 700 мм
Потребляемая мощность
10 KVA
13 KVA
Ход по Х
800 мм
Макс. производительность
600 мм3/мин
800 мм3/мин
Ход по Y
600 мм
Износ электрода
0.12%
Ход по Z
400 мм
Лучшая шероховатость
0.2 µmRa
Макс. масса электрода
400 кг
Макс. длина программы
500 кадров
Макс. масса заготовки
3000 кг
Мин. значение D.R.O.
0.001 мм
Масса станка
5000 кг
Макс. значение D.R.O.
999.999 мм
Габариты без упаковки
3550 x 3440 x 2950 мм
Энергонезависимая память
CF 1GB
Расстояние
от электрода до стола
480 - 945 мм
Масса модуля генератора
320 кг
Емкость бака диэлектрика
1000 л
-
-


Спецификации машины
Спецификации генератора
Размеры
рабочего бака
2650 x 1320 x 700 мм
Макс. рабочий ток
90 A
120 A
Размеры стола
1850 x 1000 мм
Потребляемая мощность
10 KVA
13 KVA
Ход по Х
1800 мм
Макс. производительность
600
мм3/мин
800
мм3/мин
Ход по Y
800 мм
Износ электрода
0.12%
Ход по Z
600 мм
Лучшая шероховатость
0.2 µmRa
Макс. масса электрода
500 кг
Макс. длина программы
500
Макс. масса заготовки
4800 кг
Мин. значение D.R.O.
0.001 мм
Масса станка
8500 кг
Макс. значение D.R.O.
999.999 мм
Габариты без упаковки
4412 x 3600 x 3460 мм
Энергонезависимая память
CF 1GB
Расстояние
от электрода до стола
500 - 1100 мм
Масса модуля генератора
320 кг
Емкость бака диэлектрика
3400 л
-
-

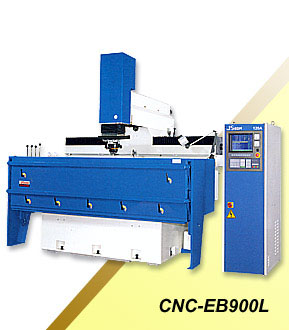

Модель: CNC-EB900L







ПРОШИВНОЙ ЭЛЕКТРОЭРОЗИОННЫЙ СТАНОК JSEDM CNC-EB1880L, СБОРКА НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ:

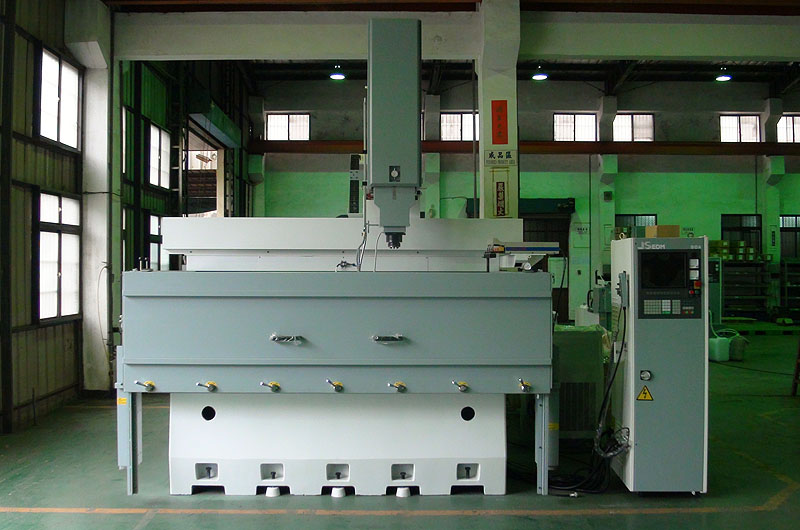

EB-1880L-1

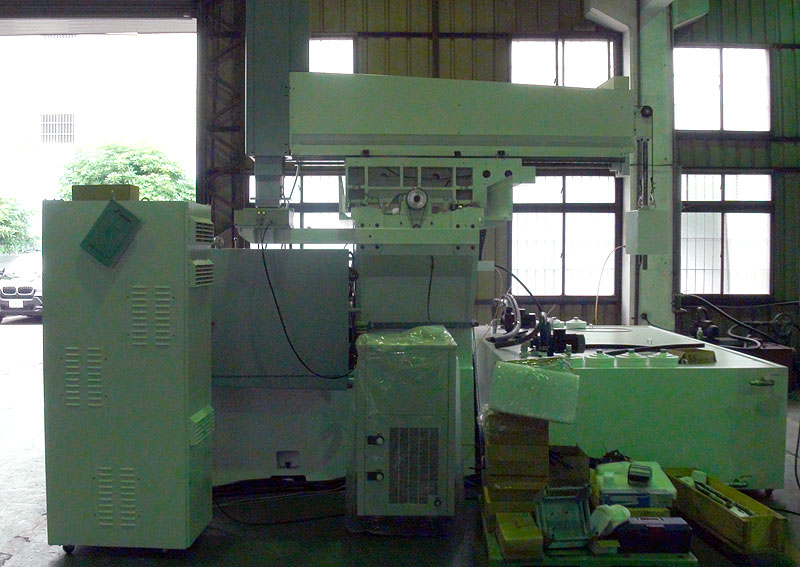

EB-1880L-2

MEХАНИЧЕСКАЯ СТРУКТУРА

  • Прочная и компактная головка станка обеспечивает высокую точность позиционирования.
  • C-ось станка CNC EA600 смонтирована внутри головки станка, что увеличивает просвет по оси Z.
  • Дополнительное перемещение головки по оси Z выполняется серво мотором.
  • На всех трех осях - линейные направляющие европейского производства, выполнены на модулях качения, что обеспечивает низкое трение, высокую точность и скорость подачи.
  • Каркас станка отлит из высококачественного чугуна марки Meehanite FC-30, подвергнутого старению, что обеспечивает высокую геометрическую точность конструкции.

  • DC cерво приводы осей - японского производства.
  • Оптические линейки осей - европейского производства.
  • Используя C-ось, можно выполнять круговую обработку, изготовление поверхностей вращения, поверхностей сложного профиля, операции прорезания пазов и разрезания при помощи вращающегося дискового электрода с высокой производительностью, благодаря быстрому относительному перемещению электрода и детали.
  • С использованием сменщика инструмента ATC, обработка автоматизируется.

СИСТЕМА УПРАВЛЕНИЯ

ОСОБЕННОСТИ СИСТЕМЫ:

  • Mетрическая и дюймовая системы.
  • Простой экранный интерфейс.
  • Программный PLC, для экономии на аппаратной реализации.
  • Диалоговый ввод программ.
  • Графические подсказки при вводе программы, нет необходимости запоминать G-коды ISO.
  • Отображение траектории электрода во время обработки.
  • 3.5" Floppy Disk

  • 500 кадров в программе.
  • 256 запоминаемых наборов параметров генератора.
  • 3-осевое позиционирование электрода.
  • 3-осевая линейная интерполяция - обработка одновременно по 3 осям X,Y,Z.
  • Орбитальная обработка круговая, прямоугольных областей, секторов - 20 встроенных циклов обработки.
  • Использование подпрограмм для многоместной обработки уменьшает размер программы.
  • 4 вида обратного хода электрода (по прежнему пути, в центр, 45 градусов, Z-ось вверх)
  • Смена полярности электрод-деталь.
  • Автоматическое выполнение команды Home (Reference Point) по 3 осям.
  • Автоматический поиск центра отверстия.
  • Автоматический поиск центра детали.
  • Автоматический поиск края заготовки.
  • Автоматическое выравнивание детали.
  • 3 ручных режима JOG (непрерывный, инкрементный, без защиты).
  • Учет рабочего времени.
  • Система диагностики.
  • Новый цифровой сигнальный процессор серво системы управления обеспечивает более стабильное искрообразование и более плавный ход станка за счет ускорения времени отклика до 0.1мкс, что на порядок быстрее времени отклика традиционных PC систем управления, составляющего 1мкс.
  • Транзисторы MOSFET совместно с контурами управления POWER SINK обеспечивают быструю обработку при низком коэффициенте износа и вырывания материала.
  • Генератор импульсов содержит интегральную схему FPGA последнего поколения программируемой матрицы логических элементов, гарантирующую самый быстрый отклик и производительность контрольно-измерительного устройства "UNI-PULSE", и таким образом обеспечивает лучшую эффективность снятия металла, избегая образования углеродного слоя (предотвращаются условия образования дуги).
  • Метрическая или дюймовая система.
  • Интерфейс на английском или китайском языках.

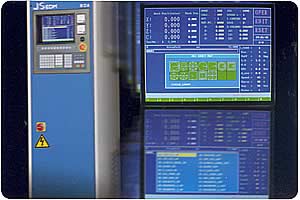

РС СИСТЕМА ЧПУ

ОСОБЕННОСТИ PC СИСТЕМЫ ЧПУ

  • 32 разрядный процессор IPC обеспечивает высокую стабильность обработки.
  • 15" цветной монитор облегчает работу оператора.
  • Диалоговая программная оболочка с подсказками в виде рисунков легко осваивается оператором.
  • Во время обработки траектория, время и параметры генератора отображаются на мониторе.
  • Компьютерное управление генератором обеспечивает высокую эффективность, низкий износ электрода, высококачественную поверхность детали.

БЕЗОПАСНОСТЬ

  • Питание генератора выключается автоматически, если уровень диэлектрика меньше допустимого.
  • При возникновении пламени питание генератора выключается автоматически.
  • При достижении заданной глубины электрод будет отведен в стартовую позицию и питание будет выключено.
  • При коротком замыкании питание будет выключено автоматически.

УДОБНЫЙ ДРУЖЕСТВЕННЫЙ ИНТЕРФЕЙС СИСТЕМЫ УПРАВЛЕНИЯ
Функция AI ("искусственного интеллекта") автоматически подстраивает параметры обработки для получения максимальной производительности по алгоритмам, известным как "фаззи-лоджик".
Светодиодная индикация состояния входов-выходов имитируется на дисплее для быстрой оценки состояния машины.
Начальный угол векторной обработки и шаг изменения угла задаются оператором в соответствии с интерактивным меню векторной обработки.

Сообщения тревоги выдаются на дисплей и записываются в память станка.
Возможно выполнение линейной интерполяции одновременно по 3-м осям.
Редактор параметров генератора. Оператор может изменять параметры, не прерывая процесс обработки.

Задание глубины обработки. Задание векторов обработки. Графические подсказки.
Часть программы может быть
выделена при редактировании. Можно стирать, копировать
и удалять часть программы.
Группа команд I/O для описания подготовительных операций. Команды I/O обеспечивают
автоматизацию обработки.

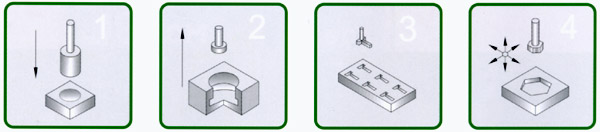

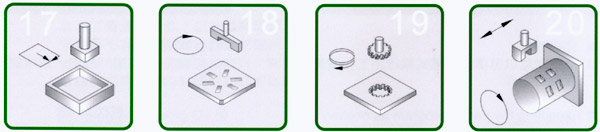

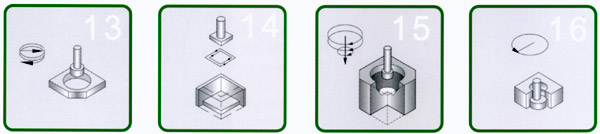

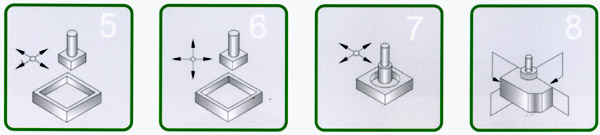

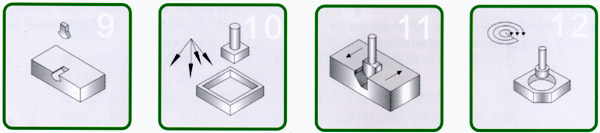

ВСТРОЕННЫЕ ЦИКЛЫ РС - ЧПУ

Z-ось вниз

Z-ось вверх
Многоместная обработка
Орбитальная обработка

Oрбитальная обработка

Oрбитальная обработка
Поиск центра
(изнутри)
Поиск центра
(снаружи)

Боковая обработка

Угловая обработка
Боковая обработка
Oрбитальная обработка

Oрбитальная обработка

Oрбитальная обработка
Oрбитальная обработка
Oрбитальная обработка

Oрбитальная обработка

Обработка с C-осью индексная
(опция)
Обработка с C-осью спиральная
(опция)
Обработка с A-осью
(опция)

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ:


Держатель электродов


Рабочая лампа

Фильтр ( 2 шт )

Набор инструмента

OПЦИИ:


Автоматическая дверца рабочего бака
(движение вверх / вниз)


Магнитный стол для удерживания заготовок

ATC - автоматический сменщик электродов System 3R
(сделано в Швейцарии)

Автоматический
огнетушитель

Инструментальная оснастка System 3R
(сделано в Швейцарии)

C-ось
System 3R (сделано в Швейцарии)

НОВАЯ МОДЕЛЬ CNC EB-600L (S.F)



Использует порошковую
присадку для получения зеркальной поверхности

Лучшая шероховатость 0.1 µmRa

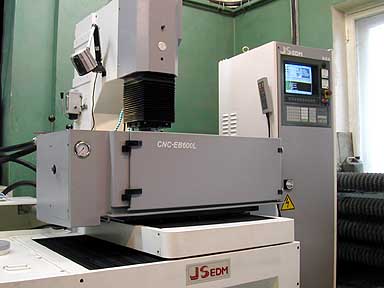

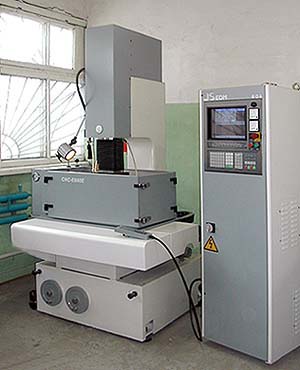

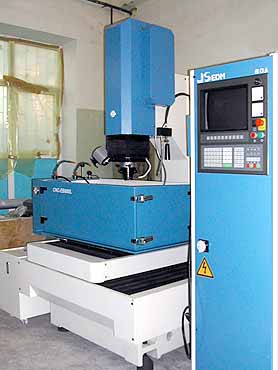

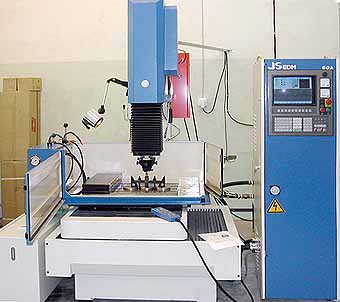

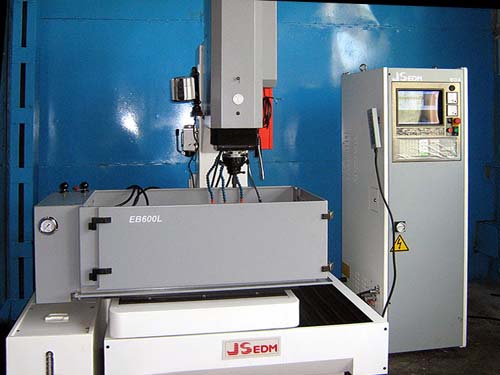

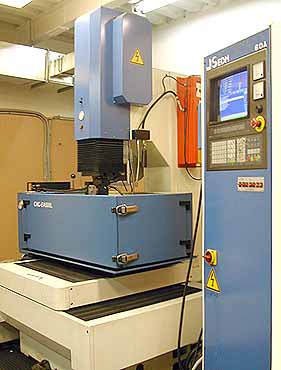

ПРОШИВНЫЕ ЭЛЕКТРОЭРОЗИОННЫЕ СТАНКИ JSEDM С ЧПУ НА ПРЕДПРИЯТИЯХ НАШИХ ЗАКАЗЧИКОВ:

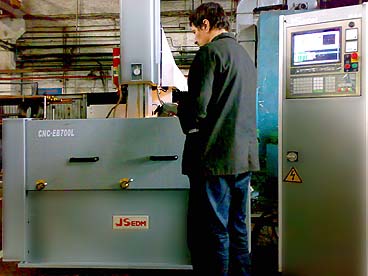

CNC-EB700L

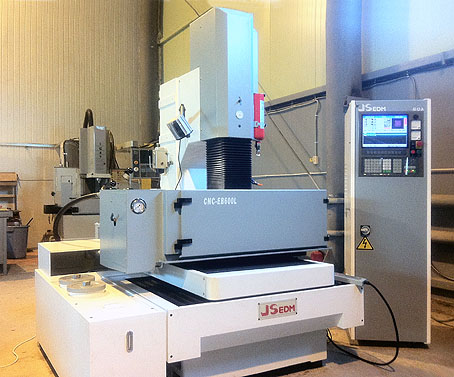

CNC-EB-600L

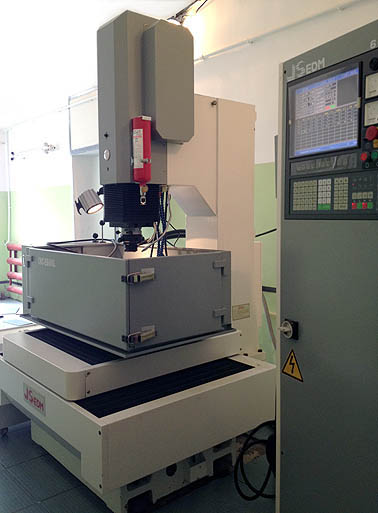

CNC-EB600L-Tu
Фотоэкскурсия по заводу JSEDM

ПЕРЕЙТИ НА СТРАНИЦУ
"CNC-E (Прошивные с простым ЧПУ)"
