КОПИРОВАЛЬНО-ПРОШИВНЫЕ ЭЛЕКТРОЭРОЗИОННЫЕ СТАНКИ JSEDM СЕРИИ ZNC-EB
(БЕЗ 3-Х ОСЕВОГО ЧПУ, С ПРОГРАММИРУЕМОЙ ТОЛЬКО ОДНОЙ ОСЬЮ Z)

Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный эксклюзивный представитель JSEDM в России и странах СНГ.

Будьте внимательны! Описание станков с нашего сайта тиражируется в Интернете.

Модель ZNC-EB 304N Спецификации генератора
Рабочий бак 800 x 500 x 350 мм Макс. рабочий ток   30 A 30 A
Размеры стола 600 x 300 мм Потребляемая мощность   4 KVA 7 KVA
Ход по оси Х 300 мм Макс. производит.   200
мм3/мин
400
мм3/мин
Ход по оси Y
200 мм Износ электрода 0.15 %
Ход по Z 180 + 200 мм Лучшая шероховатость 0.2 µmRa
Макс.масса электрода 50 кг Макс .число шагов программы 200x50 кадров
Макс.масса заготовки 500 кг Мин.разрешение D.R.O. 0.005 мм
Масса станка 1000 кг Макс.значение D.R.O. 2000.00 мм
Габариты
(LxWxH)
1200x2000x2200мм Энергонезависимая память Disc-On-Chip
Расстояние от держателя электрода до стола (мин-макс) 90 - 470 мм - -
Емкость бака диэлектрика 250 л - -

Модель ZNC-EB 606N Спецификации генератора
Рабочий бак 1100 x 600 x 400 мм Макс. рабочий ток 30 A 60 A 90 A
Размеры стола 700 x 400 мм Потребляемая мощность 4 KVA 7 KVA 10 KVA
Ход по оси Х 400 мм Макс. производительность 200
мм3/мин
400
мм3/мин
600
мм3/мин
Ход по оси Y 300 мм Износ электрода 0.15 %
Ход по Z 180 + 250 мм Лучшая шероховатость 0.2 µmRa
Макс.масса электрода 50 кг Макс. число шагов программы 200x50 кадров
Макс. масса заготовки 500 кг Мин.разрешение D.R.O. 0.005 мм
Масса станка 1800 кг Макс.значение D.R.O. 2000.00 мм
Габариты
(LxWxH)
2500x1500x2420 мм Энергонезависимая память Disc-On-Chip
Расстояние от держ.электрода до стола (мин-макс) 210-640 мм - -
Емкость бака диэлектрика 350л - -


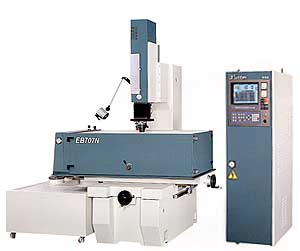

Модель ZNC-EB 707N Спецификации генератора
Рабочий бак 1550 x 880 x 500 мм Макс. рабочий ток 60 A 90 A 120 A
Размеры стола 1000 x 500 мм Потребляемая мощность 7 KVA 10 KVA 13 KVA
Ход по оси Х 550 мм Макс. производительность 400
мм3/мин
600
мм3/мин
800
мм3/мин
Ход по оси Y 450 мм Износ электрода 0.15 %
Ход по Z 300 + 300 мм Лучшая шероховатость 0.2 µmRa
Макс.масса электрода 250 кг Макс.число шагов программы 200х50 кадров
Макс. масса заготовки 2000 кг Мин.разрешение D.R.O. 0.005 мм
Масса станка 3000 кг Макс.значение D.R.O. 2000.00 мм
Габариты
(LxWxH)
3200x2000x2500 мм Энергонезависимая память Disc-On-Chip
Расстояние от держ.электрода до стола (мин-макс) 160 - 740 мм - -
Емкость бака диэлектрика 600 л - -

Модель ZNC-EB 808N Спецификации генератора
Рабочий бак 1700 x 1050 x 700 мм Макс. рабочий ток 90 A 120 A
Размеры стола 1100 x 700 мм Потребляемая мощность 10 KVA 13 KVA
Ход по оси Х 800 мм Макс.
производительность
600
мм3/мин
800
мм3/мин
Ход по оси Y 600 мм Износ электрода 0.15 %
Ход по Z 450 мм Лучшая шероховатость 0.2 µmRa
Макс.масса электрода 500 кг Макс.число шагов программы 200х50 кадров
Макс. масса заготовки 3000 кг Мин.разрешение D.R.O. 0.005 мм
Масса станка 5000 кг Макс.значение D.R.O. 2000.00мм
Габариты
(LxWxH)
3510x3650x3100мм Энергонезависимая память Disc-On-Chip
Расстояние от держ.электрода до стола (мин-макс) 350 - 800 мм - -
Емкость бака диэлектрика 1000 л - -

Модель ZNC-EB 909N Спецификации генератора
Рабочий бак 2500 x 1150 x 750 мм Макс. рабочий ток 90 A 120 A
Размеры стола 1700 x 800 мм Потребляемая мощность 10 KVA 13 KVA
Ход по оси Х 1800 мм Макс.производительность 600
мм3/мин
800
мм3/мин
Ход по оси Y 700 мм Износ электрода 0.15 %
Ход по Z 450 мм Лучшая шероховатость 0.2 µmRa
Макс.масса электрода 500 кг Макс.число шагов программы 200х50 кадров
Макс. масса заготовки 6000 кг Мин.разрешение D.R.O. 0.005 мм
Масса станка 7000 кг Макс.значение D.R.O. 2000.00 мм
Габариты
(LxWxH)
6000x3200x3050 мм Энергонезависимая память Disc-On-Chip
Расстояние от держ.электрода до стола (мин-макс) 550-1000 мм - -
Емкость бака диэлектрика 2000 л - -

ОСОБЕННОСТИ СТАНКОВ СЕРИИ ZNC-EB:

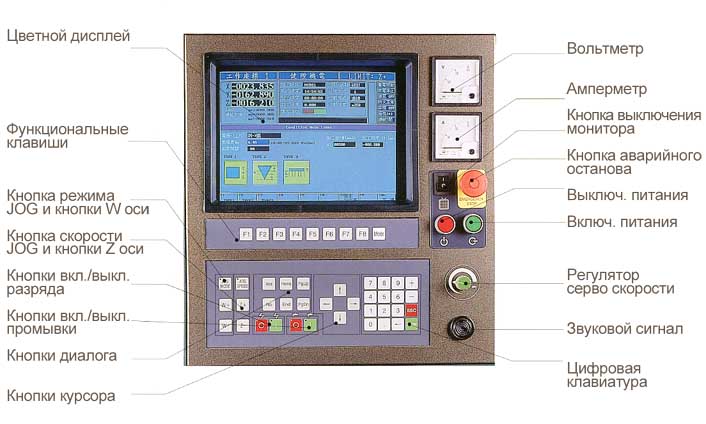

ВНЕШНИЙ ВИД ПАНЕЛИ УПРАВЛЕНИЯ:
  • Цветной крупный CRT дисплей отображает статус машины, параметры генератора, рабочие координаты X,Y,Z в легком для понимания виде.
  • До 500 программируемых шагов прожига в распоряжении оператора для точного задания параметров обработки от начала до финишной обработки позволяют выполнить самую сложную работу.
  • Удобные функции автоматического достижения заданной глубины и автоматического отвода позволяют быстро производить обработку большого количества одинаковых деталей. Электрод отводится в конце обработки на позицию Home и питание станка выключается.
  • PC система управления с функцией "Фаззи-лоджик" обеспечивает высокую эффективность, низкий износ электрода и лучшее качество поверхности.
  • Система управления позволяет подстраивать параметры во время обработки.
  • Высокочувствительная сервосистема, такая же, как на машинах с ЧПУ - головка станка оснащена серво приводом для быстрого позиционирования при установке детали.
  • 2 режима промывки для деталей различного размера.
  • Быстрое перемещение головки, удобное для установки заготовки.
  • Датчик уровня диэлектрика выключает станок при падении уровня диэлектрика.
  • Функция автоматического достижения заданной глубины
  • Датчик короткого замыкания автоматически выключает станок в случае воспламенения диэлектрика.
  • Датчик воспламенения предусматривает дополнительную защиту огнетушителем и автоматическое выключение питания станка.
  • Блок Super Sparking для обработки карбида вольфрама или других твердых сплавов с твердостью более 50 HRC обеспечивает меньший износ поверхности электрода и повышает качество поверхности детали.
  • Станина и колонна станка отлиты из чугуна FC-30 и имеют ребристую структуру.
  • Точное и плавное перемещение осей X и Y обеспечивается покрытием направляющих скольжения осей X и Y составом Turcite-B.
  • На Z ось установлены направляющие качения, ультрапрецизионные шариковые винты и PWM серво привод.
  • Фильтры диэлектрика легко заменяются.
  • Для оператора предусмотрен пульт дистанционного управления.
СТАНДАРТНЫЕ АКСЕССУАРЫ:




Держатель электродов Рабочая лампа Фильтры Набор инструментов
Сопла промывки
Шариковые винтовые пары в приводах осей X,Y,Z 3 координатный цифровой пульт D.R.O. Документация на русском языке
ОПЦИИ:



Автоматический
огнетушитель
(по спец.заказу)
Оснастка System 3R
(сделано в Швейцарии)
Магнитный стол для удерживания заготовок Система
орбитальной обработки
ПРИМЕРЫ ПРИМЕНЕНИЯ В ПРОМЫШЛЕННОСТИ СТАНКОВ JSEDM СЕРИИ ZNC-EB:

ПРОШИВНЫЕ ЭЛЕКТРОЭРОЗИОННЫЕ СТАНКИ JSEDM ZNC-EB ( БЕЗ ЧПУ) НА ПРЕДПРИЯТИЯХ НАШИХ ЗАКАЗЧИКОВ:

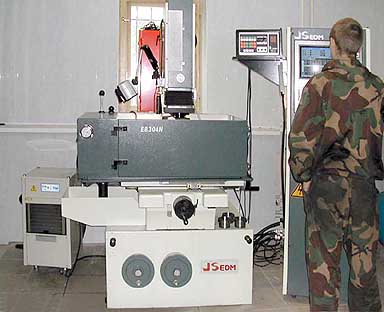

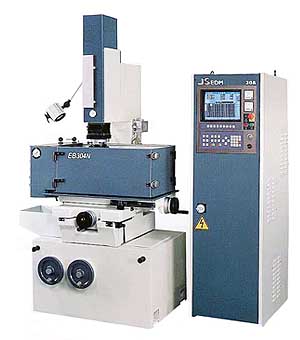

ZNC EB-304N с системой орбитальной обработки
Челябинск

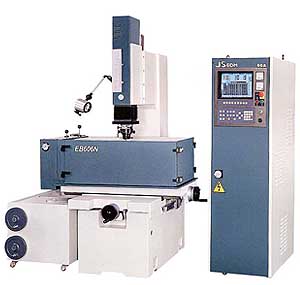

ZNC EB-606N

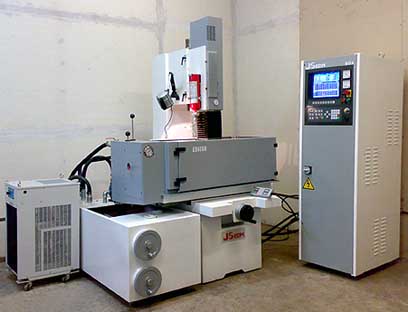

Тула

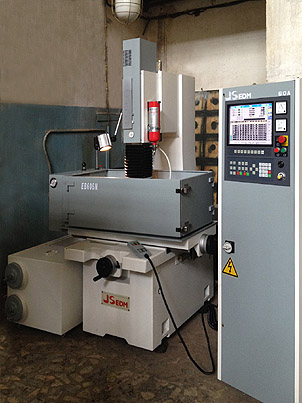

ZNC EB-606N Петербург Installed
ZNC EB-606N
Санкт-Петербург

Мы рекомендуем Вам не платить каждый раз по 0.5млн за дожигание пресс-формы, а купить у нас станок для себя за ~1 млн.



ПРИМЕРЫ ОБРАБОТКИ (НАЖМИТЕ ДЛЯ УВЕЛИЧЕНИЯ)



ПОРТАТИВНЫЙ ПРОШИВНОЙ СТАНОК - УСТАНОВКА ДЛЯ УДАЛЕНИЯ СЛОМАННЫХ МЕТЧИКОВ

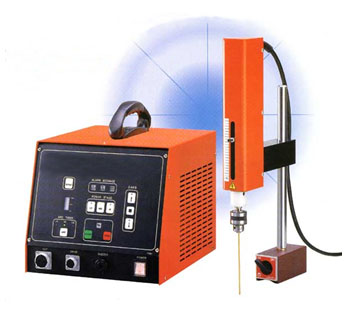

TR-100 установка для прожига метчиков
МОДЕЛЬ: TR100
TR100
BROKEN TAP
REMOVER

           Широкий спектр применения:

dot redЛёгкое удаление сломанных метчиков

dot redСтартовые отверстия для проволочно- вырезных станков

dot redРезка любых твёрдых сталей и сплавов - кубический нитрид бора (эльбор) и т.д.


ОСОБЕННОСТИ КОНСТРУКЦИИ:


dot red
Низкая стоимость.
dot red
Высокая эффективность.
dot red
Простота эксплуатации и обслуживания.
dot red
Лёгкая, портативная и компактная конструкция.
dot red
Возможность выбора любого источника электропитания:
100V/110V/120V/200V/220V/230V/240V, 1 ФАЗА, 50HZ/60HZ.
dot red
Диэлектрик:
В качестве рабочего диэлектрика используется обычная водопроводная вода.
dot red
Электрод:
В качестве электрода может использоваться любой латунный или медный стержень.
dot red
Гибкость применения:
Можно обрабатывать большие заготовки.
dot red
Никаких усилий и повреждений:
Удаляет сломанные метчики легко, без повреждения резьбы.
dot red
Полный набор операций:
    dot Автоподача
    dot Установка глубины (выключение при достижении заданной глубины)
    dot Устанавливаемый таймер дугового разряда
    dot Автоматический отвод
    dot Предупреждающие сообщения от поворотной головки:
    подход к указанной глубине, дуговой разряд, перегрев.

dot red
Производительность:
3 ~ 15 мм3/мин. Скорость обработки электродом диаметром 2 ~ 6 мм: 10 ~ 30 минут.

ПРИМЕНЕНИЕ УСТАНОВКИ TR100:
НЕБОЛЬШАЯ
ДЕТАЛЬ
БОЛЬШАЯ
ПОВЕРХНОСТЬ
НАКЛОННАЯ
ПЛОСКОСТЬ
p8-2-r
p8-3-r
p8-4-r
УДАЛЕНИЕ СЛОМАННОГО МЕТЧИКА:p8-5-r

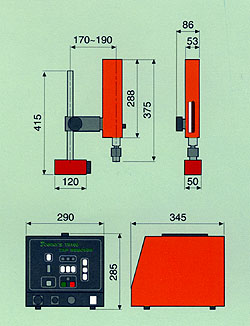

РАЗМЕРЫ:
p8-7

ХОД РАБОЧЕЙ ГОЛОВКИ:

p8-6

СПЕЦИФИКАЦИИ:
ГЕНЕРАТОР:
Масса, кг
17
Размеры, мм
290х345х285

УСТАНОВКА:
Масса, кг (с магнитным основанием)
6
Размеры, мм
53х70х375
Держатель электрода: мaкс. диаметр., мм
6.5

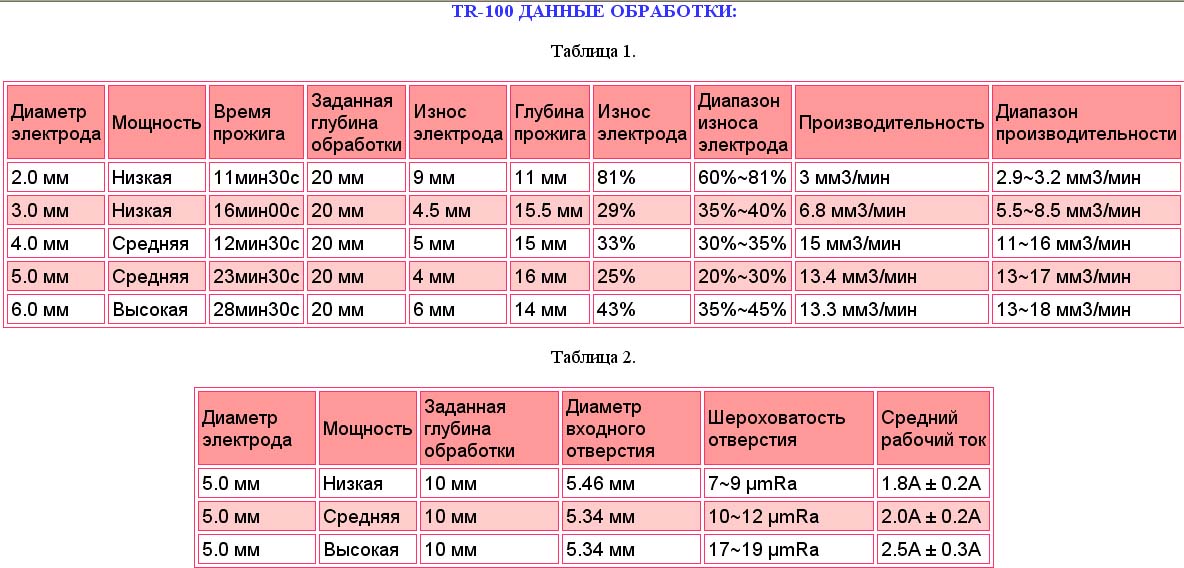

TR-100 таблица обработки


ПЕРЕЙТИ ДАЛЕЕ, НА СТРАНИЦУ
"CNC-L (Прошивные с ЧПУ)"
Taipei_DSC00061
