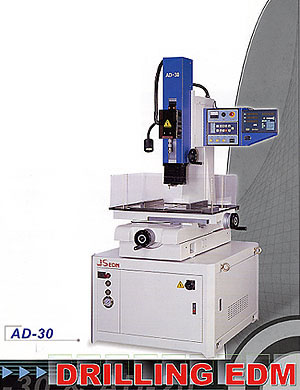

1). СКОРОСТНЫЕ СВЕРЛИЛЬНЫЕ ЭЛЕКТРОЭРОЗИОННЫЕ СТАНКИ БЕЗ ЧПУ:


Станки продаются под торговыми марками JSEDM и Young Tech. Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный эксклюзивный представитель JSEDM и Young Tech Advanced Co., Ltd. в России и странах СНГ.

Будьте внимательны! Описание станков с нашего сайта тиражируется в Интернете.


- Возможность сверления различных материалов: твердых сплавов, нержавеющей стали, меди, алюминия, и т.д.

- В качестве диэлектрика используется дистиллированная вода (прокачивается через электрод под давлением до 100 атм.), что значительно дешевле, чем использование масла.

- Цифровое табло D.R.O. и пульт управления с возможностью запоминания 10 различных наборов параметров генератора.

- Предварительное задание времени таймера для последовательной обработки множества отверстий.

Генератор:
Потребляемая мощность (KVA)
3.5 KVA
Mакс. рабочий ток (A)
30A
Импульсы Т-on
9 ступеней
Импульсы Т-off
9 ступеней
Рабочий ток
9 ступеней
Емкость с диэлектриком
20л (дистил. вода)
Напряжение питания
380В, 3 фазы, 50 Hz

Спецификации / Модель
AD-20 / AD-20-YT
AD-30 / AD-30-YT
Рабочий стол
мм
210 x 460
300 x 600
Ход по X
мм
300
350
Ход по Y
мм
200
250
Cерво ход по Z
мм
350
340+200 (Z1+W)
Разрешение D.R.O.
мм
0.005
0.005
Maксимальная масса заготовки
кг
100
200
Диаметр электрода
мм
0.2~3.0
0.2~3.0
Maкс.расстояние от держателя электрода до рабочего стола
мм
200
350
Габариты станка
мм
1000 x 1020 x 2070
1080 x 1080 x 2100
Упаковочные габариты станка
мм
1270 x 1210 x 2240
1270 x 1210 x 2240
Масса нетто
кг
600
800

Спецификации могут быть изменены без предварительного уведомления


Стандартные принадлежности:
Опции:
1). Цифровое табло D.R.O. (отображение координат X, Y, Z, , задание глубины сверления, установка таймера для последовательной обработки множества отверстий).
2). 1шт. держатель электрода диам.0.2-0.3мм
3). 1шт. направляющая электрода диам. 1.0мм
4). 10 шт. трубчатых электродов диам. 1.0мм
5). 10 шт. уплотнений
6). 1 шт. набор инструмента.
7). 1 шт. бумажный фильтр для воды.
1) Стол = 800 x 450 мм, XY = 550 x 400 мм, Z1+W = 345+250 мм, мaксимальная масса заготовки 800 кг.
2). Направляющие электрода диам. 0.2~3.0мм (с шагом 0.1мм).
3). Трубчатые электроды диам.0.2~3.0мм (с шагом 0.1мм).
4). Патрон для электродов диам.0.3~6.0мм
5). Воздушный компрессор.


2). СКОРОСТНЫЕ СВЕРЛИЛЬНЫЕ ЭЛЕКТРОЭРОЗИОННЫЕ СТАНКИ c ЧПУ
(3-х ~ 4-х ОСЕВЫЕ) универсального назначения:


Станки продаются под торговыми марками JSEDM и Young Tech. Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный эксклюзивный представитель JSEDM и Young Tech Advanced Co., Ltd. в России и странах СНГ.

ЭЛЕКТРОЭРОЗИОННЫЕ
СВЕРЛИЛЬНЫЕ СТАНКИ С
ЧПУ

универсального назначения, в том числе, для перфорации охлаждающих отверстий в лопатках газотурбинных двигателей.

До 6 УПРАВЛЯЕМЫХ ОСЕЙ:
- X, Y,
Z / W,
- A-ось (поворотный стол), - A/B-оси (глобусный стол) (опция)

ПРЕИМУЩЕСТВА:
- Магазин электродов на 12 / 20 / 30 позиций ( Буква Т
в наименовании модели означает наличие автоматического магазина инструмента A.T.C.)

- Линейные направляющие качения на осях X, Y, Z / W.
- В комплекте - станция фильтрации и деионизации диэлектрика.
- Рабочий бак (для погружной обработки) из нержавеющей стали

- Система WIN CE 5.0, дружественная оболочка
- Легкий апгрейд программной оболочки
- USB порт, Ethernet
- Пользовательские макросы
- Вычисление угла детали
- Сверление глухих отверстий
- Точное изготовление отверстий (точность до 30 мкм)
- Стабильное сверление тысяч отверстий без единого сбоя, без застреваний электрода в направляющей
- Единственная на Тайване надежная серия электроэрозионных сверлильных станков с ЧПУ.


ОПЦИИ:
- Компрессорная система охлаждения диэлектрика
- Автоматический стабилизатор напряжения
- Оптические линейки на осях XY

Спецификации / Модель
CNC-2535 /
CNC-D2535
CNC-4060 / CNC-D4060
CNC-2535T / CNC-D2535T
CNC-4050T /
CNC-D4050T
CNC-9070T /
CNC-D9070T
CNC-1210T /
CNC-D1210T
Магазин инструмента
-
-
12 позиций,
BT-20,цанги ER
20/30 позиций, BT-20, цанги ER
20/30 позиций,
BT-20, цанги ER
20/30 позиций,
BT-20, цанги ER
Рабочий стол
мм
600 x 300
800 x 500
600 x 300
800 x 500
900 x 720
1300 x 1100
Ход по X Y
мм
345 x 245
600 x 400
345 x 245
500 x 400
900 x 700
1200 x 1000
Cерво ход по Z (Z1+W)
мм
345 x 200
400 x 350
400 x 350
400 x 350
400 x 510
400 x 800
Ход направляющей электрода
мм
150
-
-
-
-
-
Maксимальная масса заготовки
кг
300
800
300
800
1000
2500
Диаметр электрода *
мм
0.2~3.0
(опции - патрон до 6 мм, патрон на 0.1 мм)
0.2~3.0
(опции - патрон до 6 мм, патрон на 0.1 мм)
0.2~3.0
(опции - патрон до 6 мм, патрон на 0.1 мм)
0.2~3.0
(опции - патрон до 6 мм, патрон на 0.1 мм)
0.2~3.0
(опции - патрон до 6 мм, патрон на 0.1 мм)
0.2~3.0
(опции - патрон до 6 мм, патрон на 0.1 мм)
Расстояние от держателя электрода до рабочего стола
мм
5 ~ 370
5 ~ 380
5 ~ 360
5 ~ 380
25 ~ 538
5 ~ 1100
Максимальный рабочий ток
А
30
30
30
30
30
30
Макс.потребляемая мощность
KVA
4
4
4
4
4
4
Габариты станка
мм
1620 x 1140 x 2325
2130 x 1900 x 2157
1620 x 1140 x 2325
2290 x 1850 x 2270
2620 x 2660 x 2350
2350 x 2320 x 3300
Масса нетто
кг
950
2000
1000
2200
2800
5500
У модели CNC-2335 - AC серво приводы на осях X,Y,W, DC серво привод на оси Z.
У моделей CNC-4050T, CNC-4060 и выше - AC серво приводы на осях X,Y,Z,W.

* - электроды для электроэрозионных сверлильных станков представляют собой полые трубки
с осевым отверстием для прокачки диэлектрика под давлением до 100 атм. Работа с электродами диаметром меньше 0.4 мм требует от оператора станка чрезвычайной аккуратности. Как правило, для практических целей, заказываются электроды не тоньше 0.3 мм. При заказе электродов на 0.1 мм требуется также заказывать дополнительную опцию - прецизионный патрон, рассчитанный для зажима таких электродов. При работе с электродами тоньше 0.3 мм производитель станков не рекомендует использовать автоматический сменщик электродов.


БРОШЮРА ИЗГОТОВИТЕЛЯ:

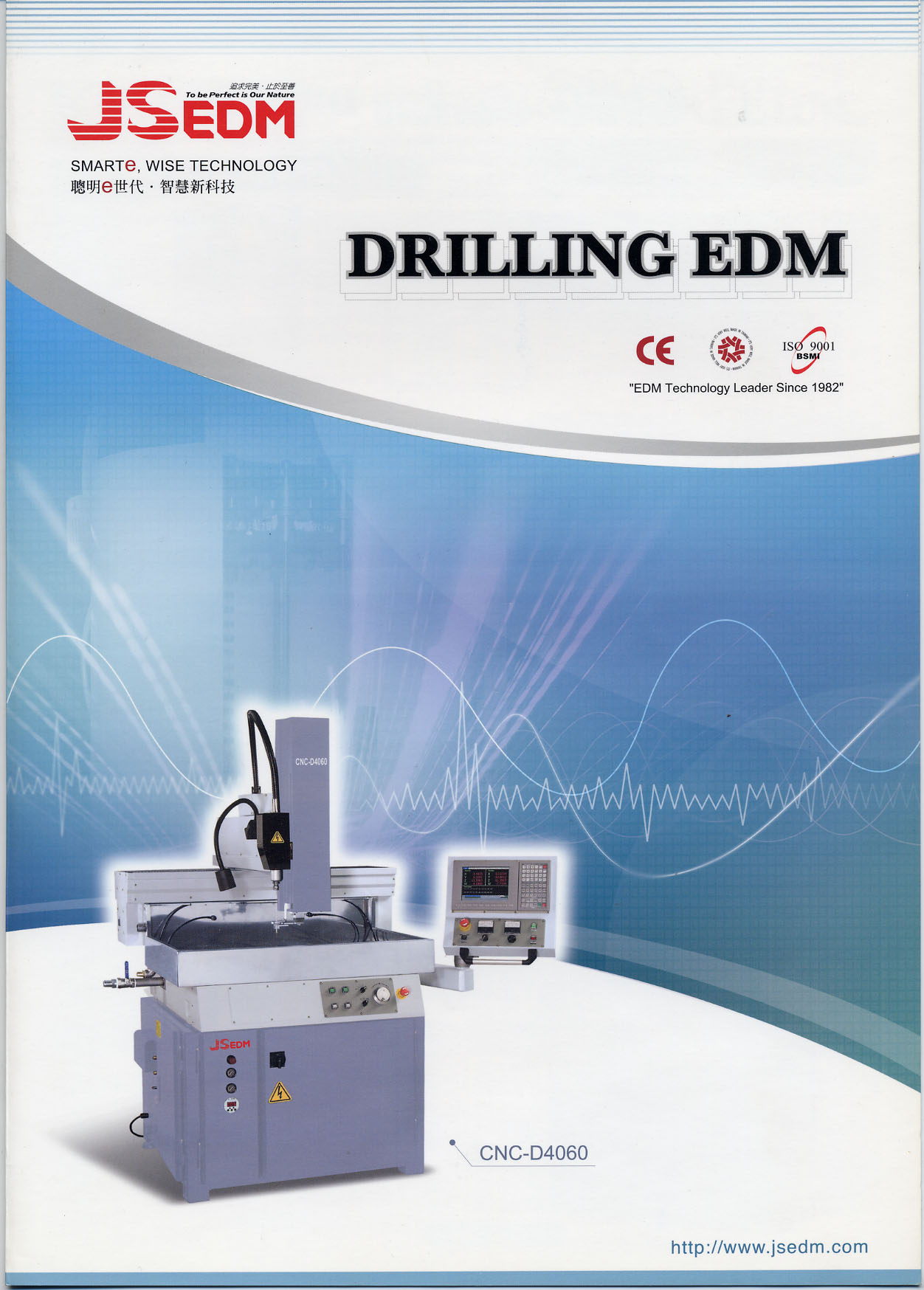

CNC-Drill-Brochure-Page-0-small

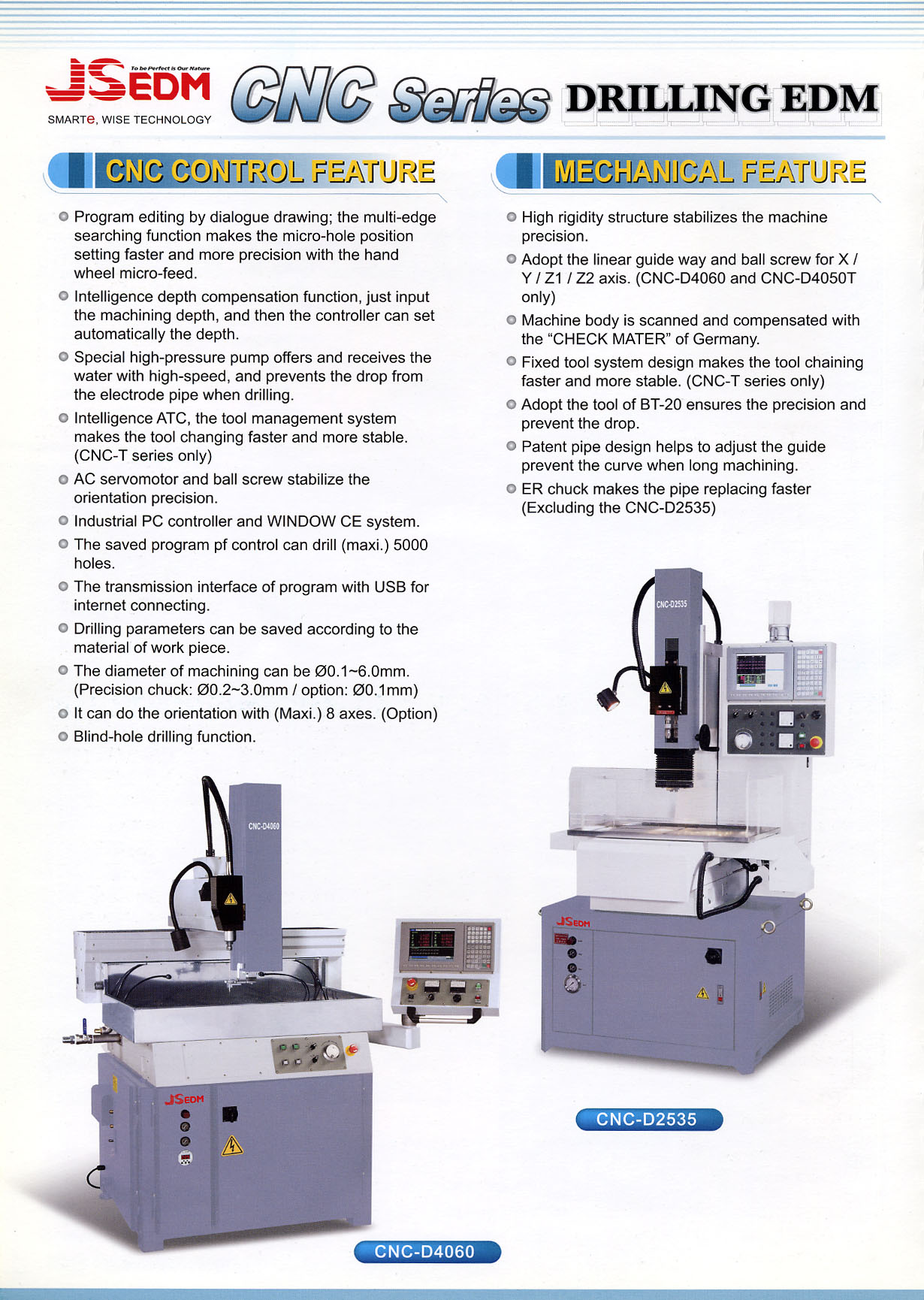

CNC-Drill-Brochure-Page-1-small

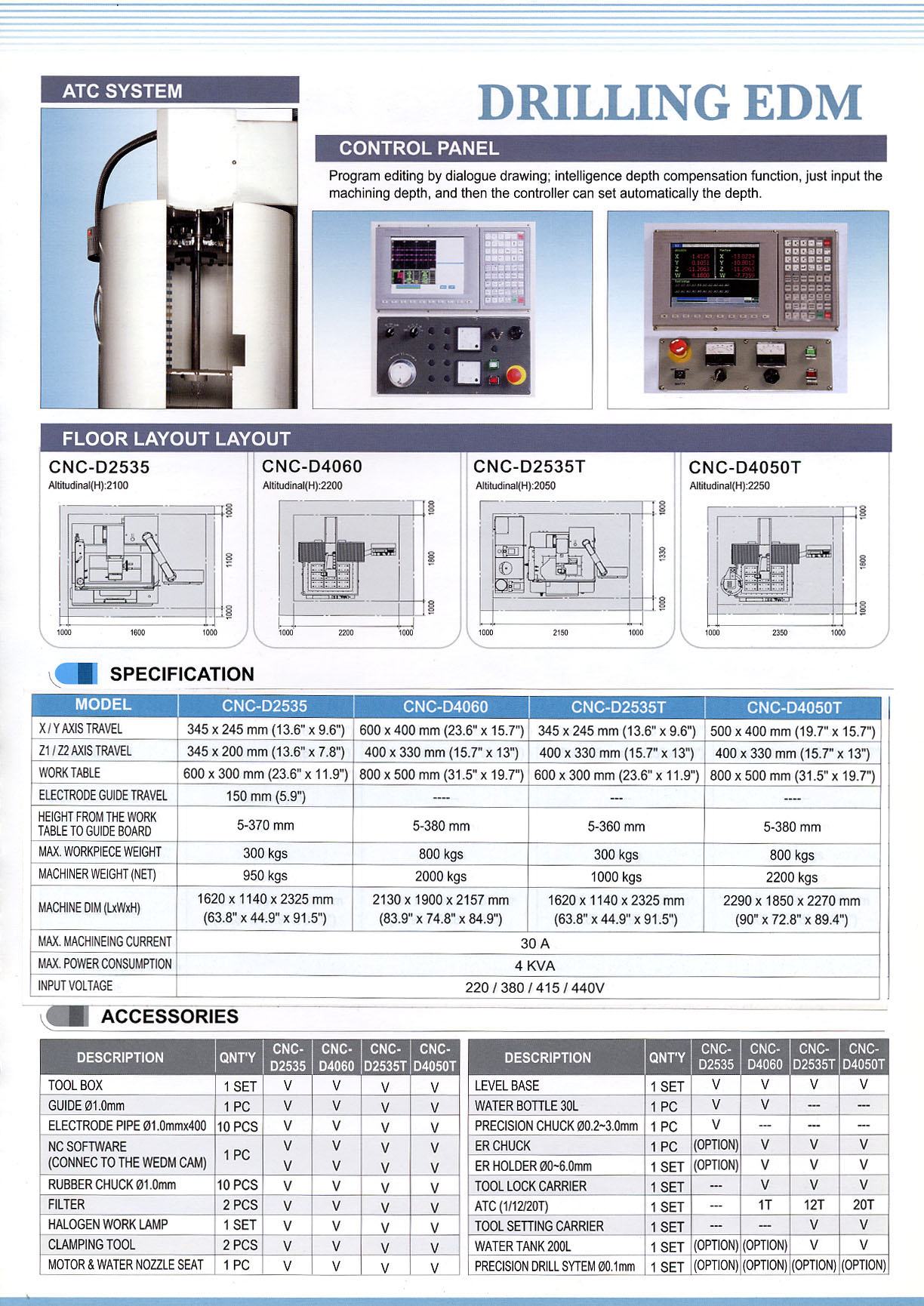

CNC-Drill-Brochure-Page-2-small


КОМПЛЕКТАЦИЯ СТАНКОВ:

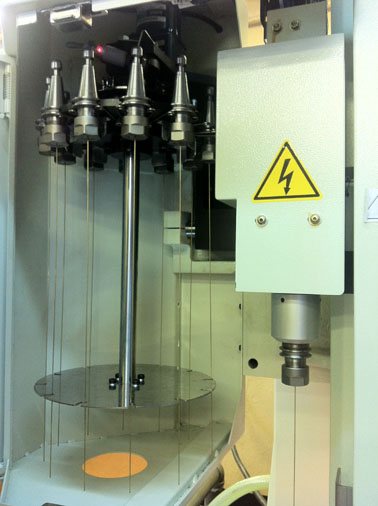

Автоматический магазин инструмента A.T.C. на 12 позиций:

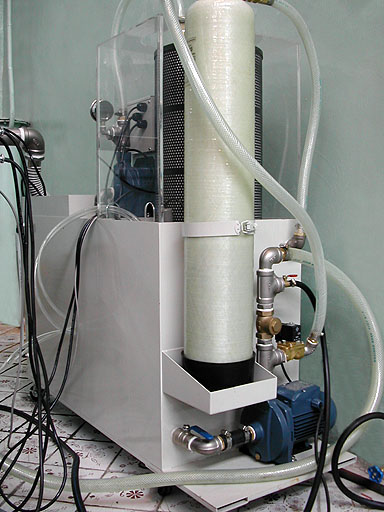

Cтанция фильтрации и деионизации диэлектрика:
JSEDM CNC Drill ATC tool changer
JSEDM CNC EDM Drill Dielectric Station

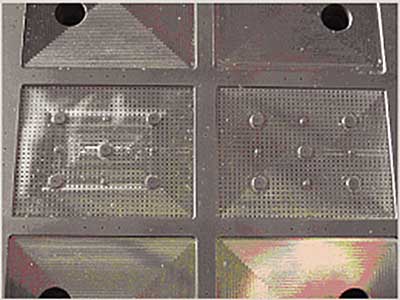

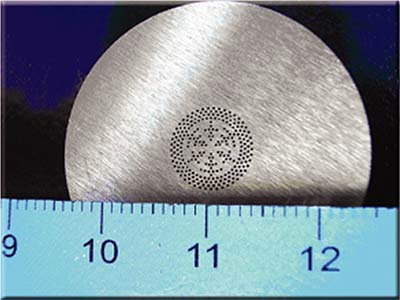

ОБРАЗЦЫ ОБРАБОТКИ НА CNC-2535T:
Материал детали: SKD61, твердость HRC56°.
Толщина детали: 8 мм. Диэлектрик: вода.
Электроды: диаметр 0.2мм (латунь).
Время прожига одного отверстия: 32 ~ 55 с.
Диаметр отверстий после прожига: 0.258 ~ 0.266 мм

Количество отверстий: 2086 шт.
Электроды: диаметр 0.5мм (латунь).

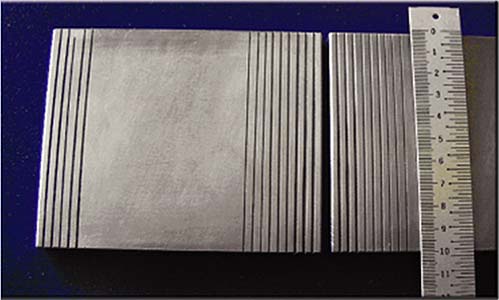

Материал детали: NAK80. Толщина детали: 100 мм. Диэлектрик: вода.
Электроды: диаметр 0.5мм - 3 отв., 0.7 мм - 3 отв., 1.0 мм - 3 отв. (латунь).
Перед обработкой две половины детали были сложены вместе и произведен прожиг по линии смыкания.

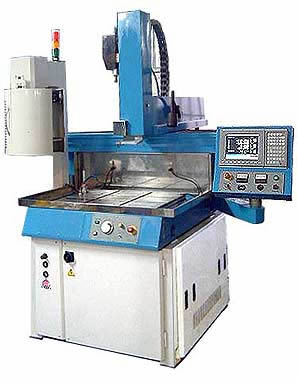

ЭЛЕКТРОЭРОЗИОННЫЙ 3-Х ОСЕВОЙ
СВЕРЛИЛЬНЫЙ СТАНОК С ЧПУ
:

Модель YT-4050

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ YT-4050:

- Система ЧПУ SYNTEC 900E, 10.4" TFT дисплей

- Ход по X,Y,Z (Z1+Z2) = 500 X 400 X (350+350) мм
- AC серво моторы Panasonic
- Рабочий стол = 800 X 500 мм
- Макс. толщина заготовки = 350 мм
- Диаметр электрода = 0.2~3.0мм
- Глубина сверления электродами 0.5~3.0мм = 150 мм
- Сменщик электродов на 20 позиций
- Минимальный шаг индексирования оси А = 0.001град
- Минимальный шаг позиционирования X,Y,Z=0.001мм

ПРЕИМУЩЕСТВА:

- Диэлектрик - дистиллированная вода (деионизированная вода).
- Станок способен сверлить массивы отверстий - круговые массивы, прямоугольные массивы.
- ЧПУ может управлять 4-ой осью для сверления ребер, трубок и других форм (А-ось - поворотный стол - опция).
- Поиск края - стандартная функция.

- Программа, сгенерированная системой CAD/CAM, может быть загружена на станок через Ethernet, RS-232 или дискету.
- Программирование в G, M кодах с подсказками.

- Автоматическое измерение износа электрода и автоматическая компенсация износа электрода.



ЭЛЕКТРОЭРОЗИОННЫЙ 6-ТИ ОСЕВОЙ
СВЕРЛИЛЬНЫЙ СТАНОК С ЧПУ
:

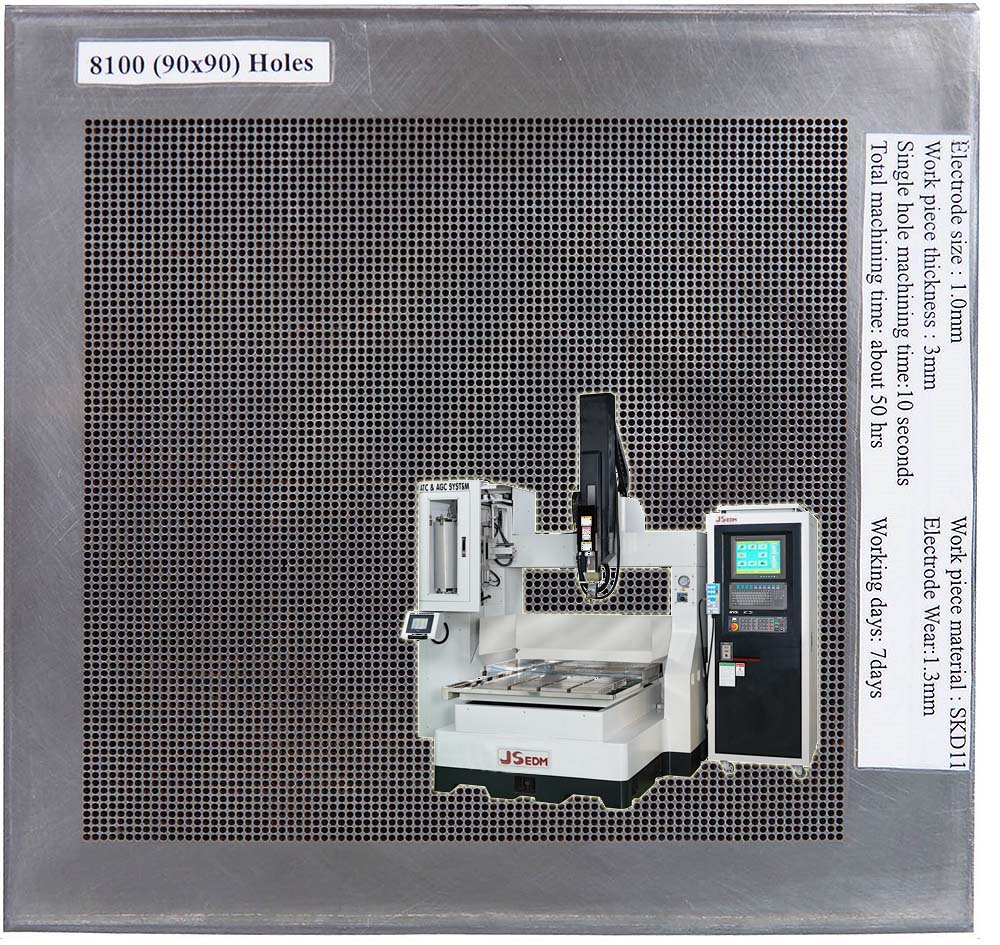

Модель JSEDM CNC-D1800T

CNC-D1800T EDM Super Drill JSEDM

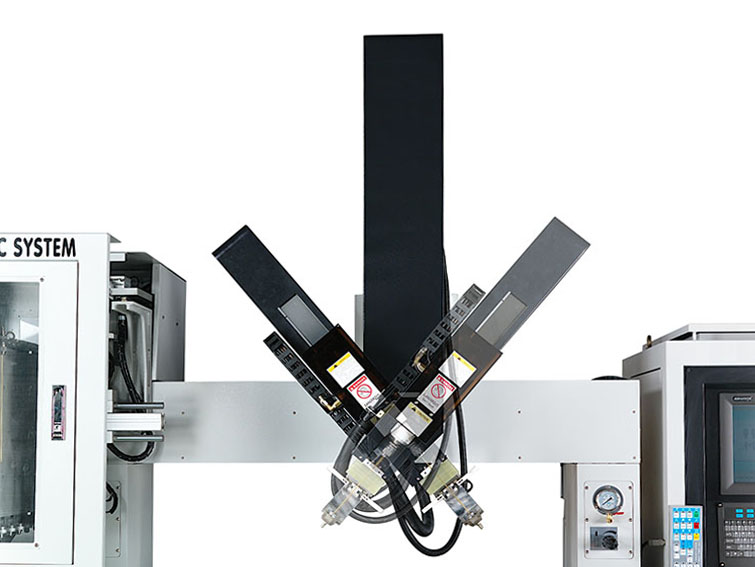

Super Drill EDM JSEDM CNC-D1800T Tilting Head

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
JSEDM CNC-D1800T:

- Система ЧПУ ADVANTECH, 15" TFT цветной дисплей

- Ход по X,Y,Z (Z1+Z2) = 800 X 600 X (500+500) мм
- Рабочий стол = 800 X 600 мм
- Макс. толщина заготовки = 500 мм
- Макс. нагрузка на стол = 1800 кг
- Масса станка нетто = 2500 кг
- Габариты станка = 2250 х 2450 х 2520 мм
- Максимальный рабочий ток/мощность 32А/3.8KVA (опция 64А/7.6KVA)
- Опция - увеличение просвета по оси Z на 100мм; на 200мм.
- Диаметр электрода = 0.1, 0.13, 0.15, 0.2 ~ 6.3мм, с шагом 0.1мм
- Сменщик электродов автоматический на 16 или на 32 позиции
- Сменщик направляющих электрода автоматический на 10 позиций (0~3.0мм)
- Минимальный шаг индексирования осей А, В = 0.001град
- Минимальный шаг позиционирования X,Y,Z=0.001мм

- Рабочая ванна из нержавеющей стали для работы в погружном режиме (опция)

ПРЕИМУЩЕСТВА:

- Диэлектрик - дистиллированная вода (деионизированная вода).
- Станок способен сверлить массивы отверстий - круговые массивы, прямоугольные массивы.
- Поиск края - стандартная функция.
- Программа, сгенерированная системой CAD/CAM, может быть загружена на станок через Ethernet, RS-232 или дискету.
- Программирование в G, M кодах с подсказками.
- Автоматическое измерение износа электрода и автоматическая компенсация износа электрода.
- ЧПУ может управлять 4-ой и 5-й осями (А и В оси - глобусный наклонно-поворотный стол из нержавеющей стали
для работы в погружном режиме, диаметр 115мм- опция, также обычные глобусные столы диаметром для работы в режиме полива):

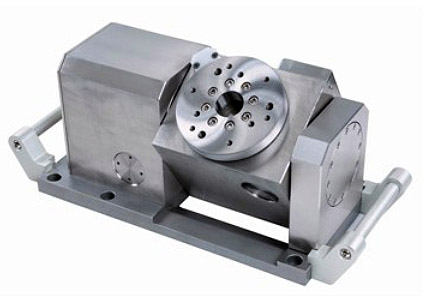

JSEDM Globus Tilting Rotary Table Faceplate 115 mm



ИЗУЧЕНИЕ СПРОСА:

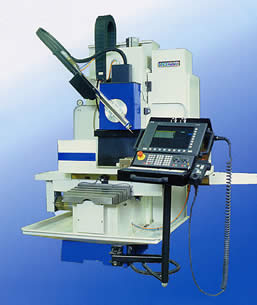

ЭЛЕКТРОЭРОЗИОННЫЕ СВЕРЛИЛЬНЫЕ СТАНКИ С
ЧПУ
(ДО 8-МИ УПРАВЛЯЕМЫХ ОСЕЙ) универсального назначения, в том числе, для перфорации охлаждающих отверстий в лопатках газотурбинных двигателей.

ПРЕИМУЩЕСТВА:

- Удобная компоновка обрабатывающего центра
- Программирование в CAD/CAM системах (коды G, M)
- Пользовательская таблица параметров генератора
- Автоматическое позиционирование
- RS-232
- Автоматическая смена направляющих электрода
- Автоматическая смена электродов
- Наклонная головка
- Система ЧПУ FANUC
- Макс.диаметр заготовки 1600мм
- Диаметр электрода 0.1мм ~ 6.5мм


Mini-Drill

ИЗУЧЕНИЕ СПРОСА:

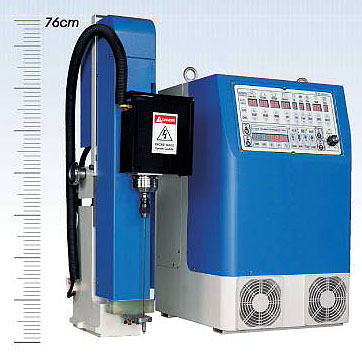

Настольный сверлильный
электроэрозионный станок
Baby-EDM

Генератор:
Потребляемая мощность, макс. (KVA)
2.6 KVA
Mакс. рабочий ток (A)
25A
Рабочий ток
15 ступеней
Диэлектрик
Дистил. вода
Напряжение питания
220В, 1 фаза, 50 Hz
Спецификация / Модель
YT-Baby-EDM
Рабочий стол
мм
-
Ход по X
мм
-
Ход по Y
мм
50
Cерво ход по Z
мм
350
Разрешение D.R.O.
мм
0.005
Maксимальная масса заготовки
кг
-
Диаметр электрода
мм
0.3~3.0
Maкс.расстояние от держателя электрода до рабочего стола
мм
100
Масса нетто головки
кг
40
Масса нетто помпы
кг
20
Масса нетто генератора
кг
40

Спецификации могут быть изменены без предварительного уведомления



СУПЕРДРЕЛИ JSEDM НА ПРЕДПРИЯТИЯХ НАШИХ ЗАКАЗЧИКОВ
AD-20-YT

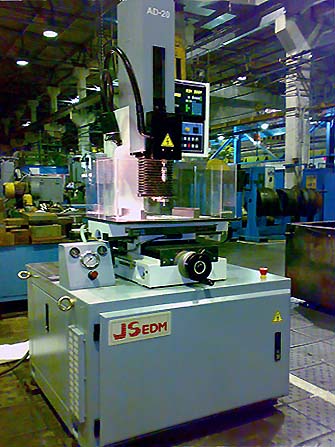

AD-20-YT на предприятии нашего заказчика

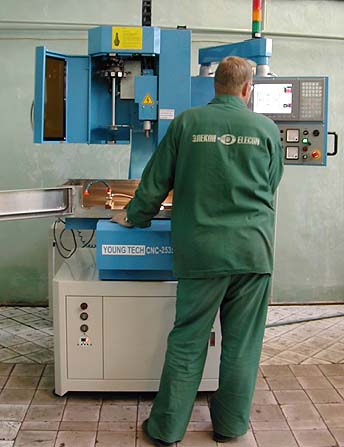

СТС-2535T с ЧПУ на предприятии нашего заказчика

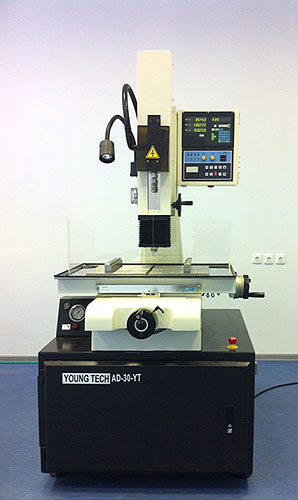

AD-30YT-SZ
CNC-2535T-customer
AD-30-YT на предприятии нашего заказчика

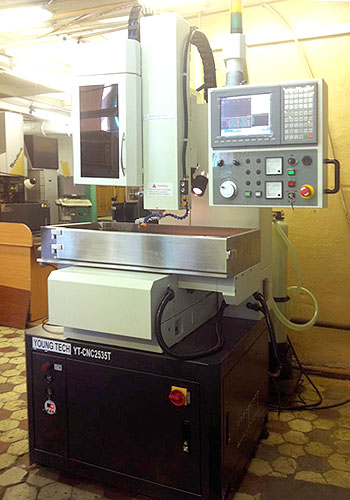

CNC-2535T с ЧПУ на предприятии нашего заказчика
CNC-4060 EDM Superdrill Young Tech with Tilting-Rotary Table Электроэрозионная супердрель с ЧПУ с глобусным - наклонно-поворотным - столом
CNC-4060 EDM Superdrill Collet Chuck with Electrode цанговый патрон супердрели с электродом 6мм

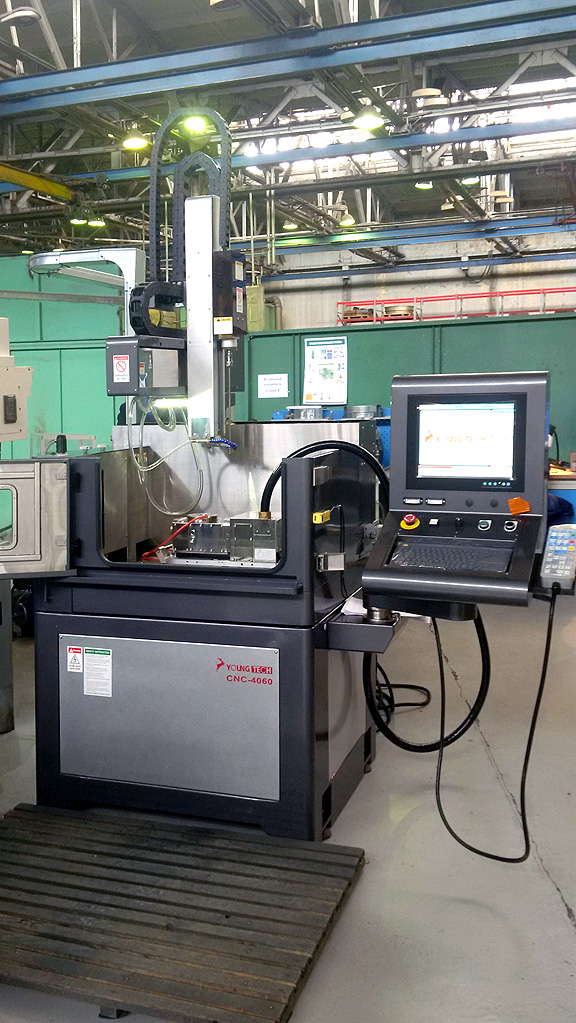

CNC-4060-YT Супердрель с ЧПУ с глобусным (наклонно-поворотным) столом для погружного режима на предприятии заказчика

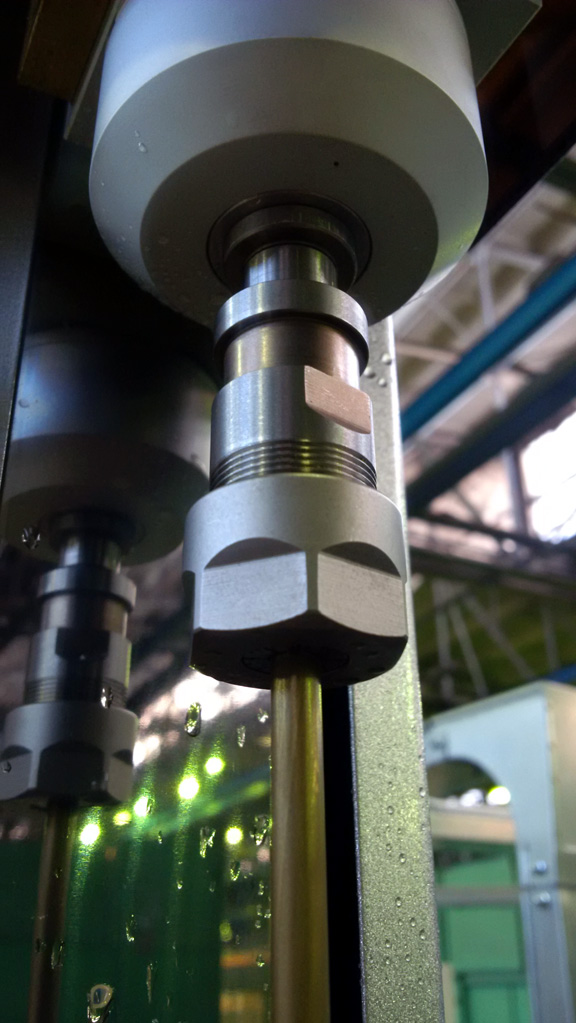

Цанговый патрон с электродом 6 мм на CNC-4060-YT

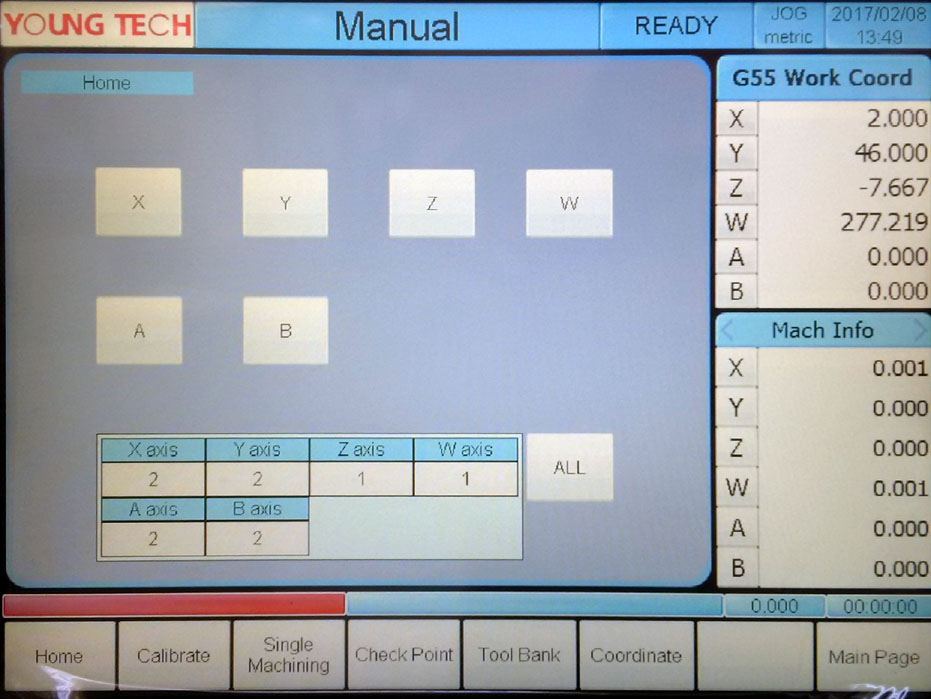

Экран референс оси X, Y, Z, A, B электроэрозионного сверлильного станка с ЧПУ CNC-4060

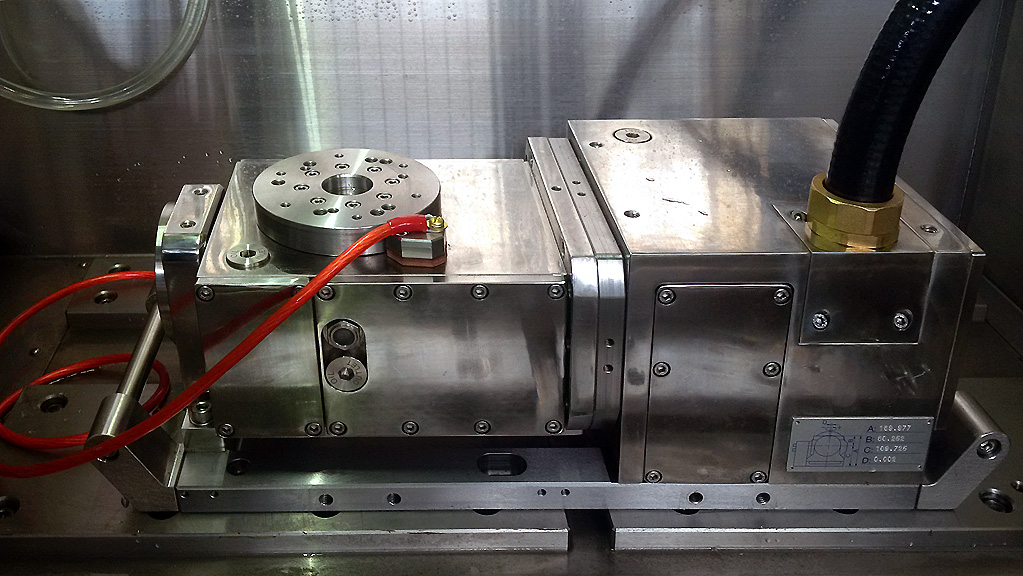

Глобусный (наклонно-поворотный) стол электроэрозионной супердрели CNC-4060, для погружного режима
Экран референс, оси X, Y, Z, A, B электроэрозионного сверлильного станка с ЧПУ CNC-4060-YT

Глобусный (наклонно-поворотный) стол электроэрозионной супердрели CNC-4060-YT, для погружного режима

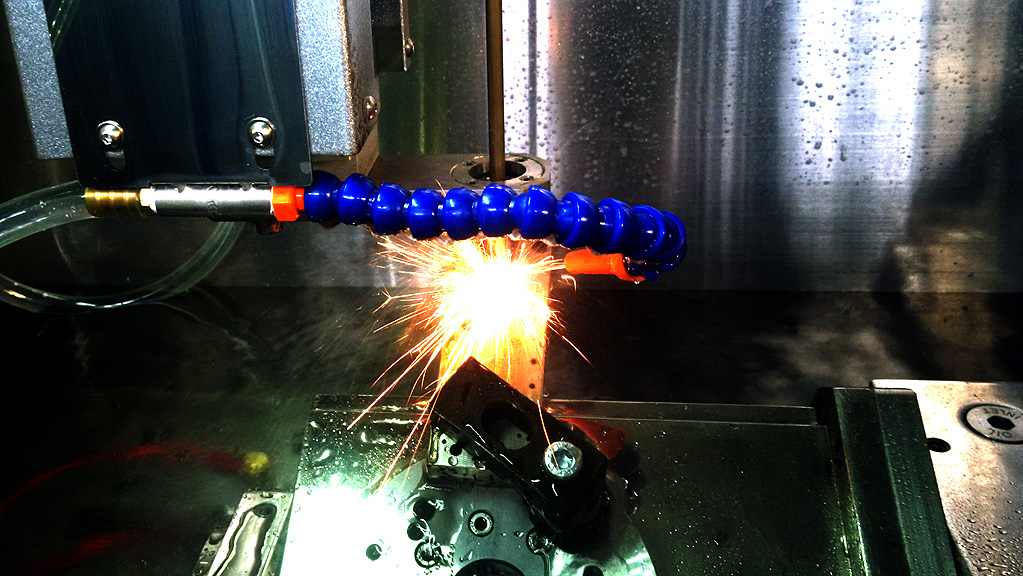

Начало прожига электрод 6мм электроэрозионная супердрель CNC-4060-YT струйный режим Сквозной прожиг электрод 6мм, электроэрозионная супердрель с ЧПУ CNC-4060-YT, струйный режим

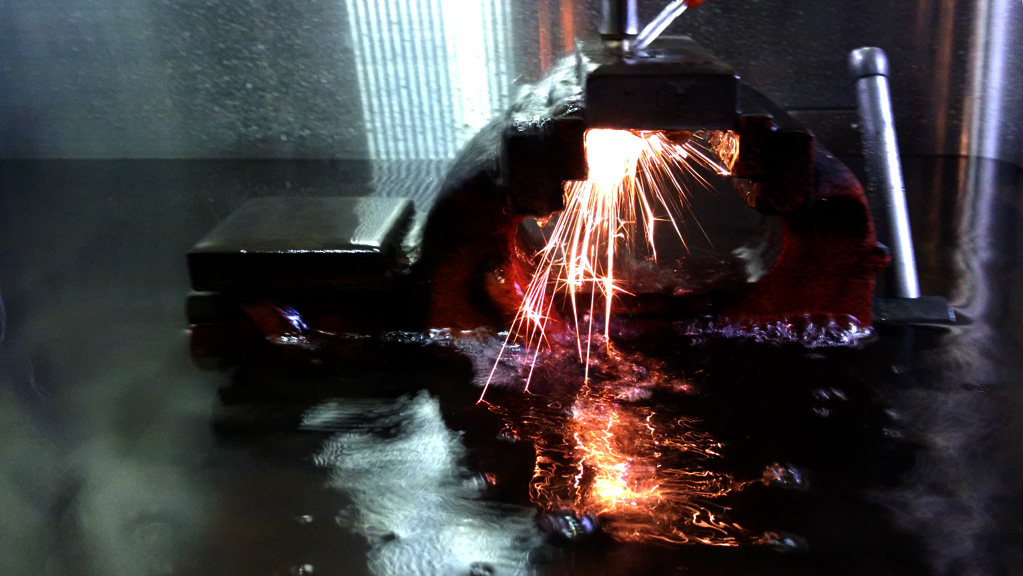

Начало прожига, электрод 6мм,
электроэрозионная супердрель с ЧПУ CNC-4060-YT, струйный режим
Сквозной прожиг электрод 6мм, электроэрозионная
супердрель с ЧПУ CNC-4060-YT, струйный режим

Фото: МО 3/2001, стр.9, © Copyright 2001 Металлообработка


"ЭЛЕКТРОЭРОЗИОННЫЕ МЕТОДЫ ОБРАБОТКИ
ГЛУБОКИХ ПРЕЦИЗИОННЫХ ОТВЕРСТИЙ
В ДЕТАЛЯХ АВИАЦИОННЫХ ДВИГАТЕЛЕЙ"
.


(НАЖМИТЕ ДЛЯ ПРОСМОТРА СТАТЬИ)


Taichung_DSC00044
О ФИРМЕ | ZNC (Прошивные без ЧПУ) | CNC-L (Прошивные с ЧПУ) | CNC-E (Прошивные с простым ЧПУ) | Проволочно-вырезные (5 осей)
 Скоростные сверлильные | Фрезерные вертикальные обрабатывающие центры  | 5-ти осевые обрабатывающие центры | Ленточнопильные станки
 Горизонтальные обрабатывающие центры | Токарные обрабатывающие центры | Токарно-карусельные станки | ИнновацииКонтакты | Home

ООО "EDM TECHNOLOGIES". Тел.: (812) 716-0009, (812) 715-2773, Факс: (812) 335-0323,
С-Петербург, 24 линия В.О., д.15/2, офис 216. Почта: С-Петербург, 191123, а.я.199.

© Copyright 2003-2017 ООО "EDM TECHNOLOGIES".
