Спецификации:
Сконструированы с высокой жесткостью
- Продуманная конструкция станка, рассчитанная методом конечных элементов, обеспечивает максимальную стабильность работы за счёт равномерного распределения нагрузки и высокую точность обработки.
- Несущие части изготовлены из чугуна Миханит, который обладает высокой прочностью на растяжение, отличной износостойкостью и длительным сроком службы.
- Направляющие на 3-х осях имеют коробчатую конструкцию, закаленные и шлифованные.
- Тонко шабренные поверхности направляющих покрыты Турситом-B, что обеспечивает максимальную точность обработки и длительный срок службы.
- Уравновешенная противовесом ось Z обеспечивает очень плавное движение при ускоренном ходе и рабочей подаче.
- Для устранения люфтов используются шариковые винты с преднатянутыми двойными гайками и серво двигатели на трех осях.
- Направляющие защищены, охлаждающая жидкость и стружка тщательно отводятся от направляющих для увеличения срока службы станка.
- Масло и охлаждающая жидкость разделяются маслоотделителем для обеспечения чистой рабочей зоны.
- В шпинделе установлены точные радиально-упорные шарикоподшипники класса Р4 (Передние: 4 шт, задние: 2 шт), изготовленные из стального сплава высокого качества, подвергнутого термической обработке для длительного времени работы на высокой скорости.
- Шпиндель смазывается специальной смазкой и циркулярно охлаждается маслом через рубашку шпинделя, что обеспечиват минимальное тепловыделение и точность и стабильность при постоянной температуре при высокоскоростной обработке и резании в тяжелых условиях.
- Конус шпинделя продувается воздухом, чтобы предотвратить загрязнение охлаждающей жидкостью или стружкой. Это также гарантирует точность шпинделя и длительный срок его службы.
Высокая точность, высокая жесткость шпинделя
- В шпинделе установлены точные радиально-упорные шарикоподшипники класса Р4 (Передние: 4 шт, задние: 2 шт), изготовленные из стального сплава высокого качества, подвергнутого термической обработке для длительного времени работы на высокой скорости.
- Шпиндель смазывается специальной смазкой и циркулярно охлаждается маслом через рубашку шпинделя, что обеспечиват минимальное тепловыделение и точность и стабильность при постоянной температуре при высокоскоростной обработке и резании в тяжелых условиях.
- Конус шпинделя продувается воздухом, чтобы предотвратить загрязнение охлаждающей жидкостью или стружкой. Это также гарантирует точность шпинделя и длительный срок его службы.

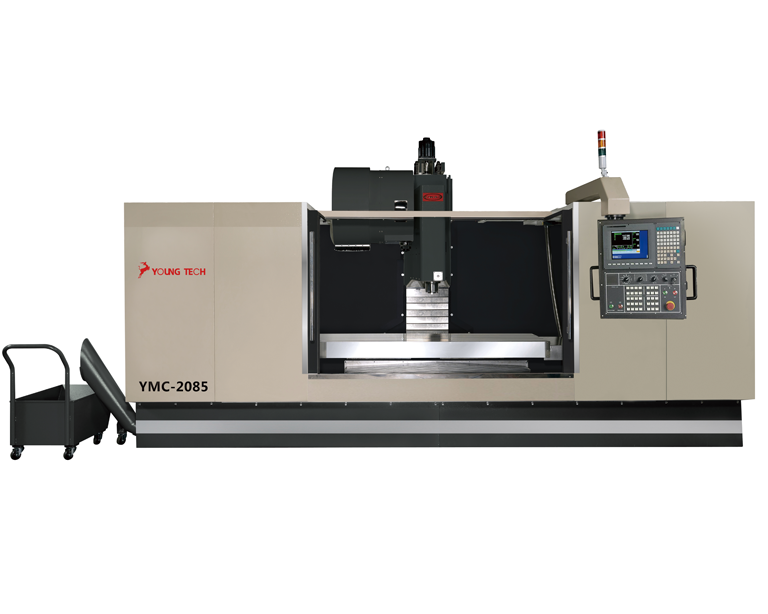

YMC-2085
- Полное кабинетное брызгозащитное ограждение со шнековым конвейером для стружки и задними соплами смыва
- Полное кабинетное брызгозащитное ограждение
- Направляющие скольжения
- Телескопическая защита на 3-х осях, всего 5 комплектов
- Магазин на 20 инструментов без манипулятора / на 24 инструмента с манипулятором (произвольная выборка)
- Система охлаждения с насосами производства Тайвань
- Жёсткое нарезание резьбы
- Система автоматической смазки
- Рабочий лампа и 3-х цветная сигнальная лампа
- Ручной маховичок MPG
- Новый дизайн 2-х метрового станка. Можно заказать без полного ограждения, чтобы сэкономить место
- Системы ЧПУ Mitsubishi M70 / FANUC 0i-MF / SIEMENS 828D
- Результаты тестов
- Руководство по эксплуатации и список комплектующих

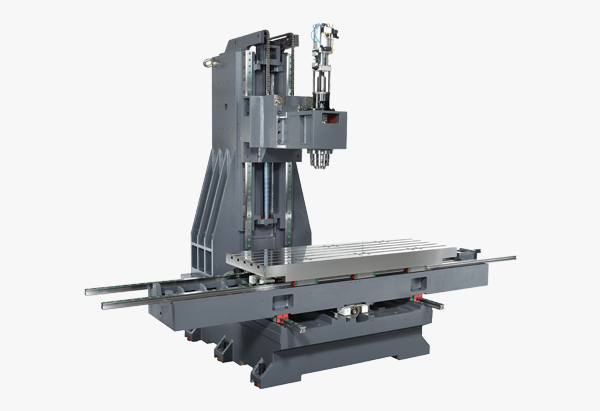

YMC-1568L - НЕСУЩИЕ ЧАСТИ СТАНКА
ПРОВЕРКА ЛАЗЕРНЫМ ИНТЕРФЕРОМЕТРОМ
Передовое лазерное оборудование Renishaw используется для проверки линейной точности, обеспечивая превосходную точность позиционирования и повторяемости.
ШАРОВЫЙ ТЕСТ RENISHAW
Для обеспечения наилучшей точности и выравнивания по круговой траектории, все станки проходят шаровый тест Renishaw.
ВЫСОКОТОЧНЫЕ ШАРИКОВЫЕ ВИНТЫ
Высокоточные шариково-винтовые передачи на 3 осях. Специальные подшипники и непосредственный привод от серво двигателя переменного тока. Предварительно нагруженный шариковый винт, чтобы уменьшить люфты и тепловую деформацию.

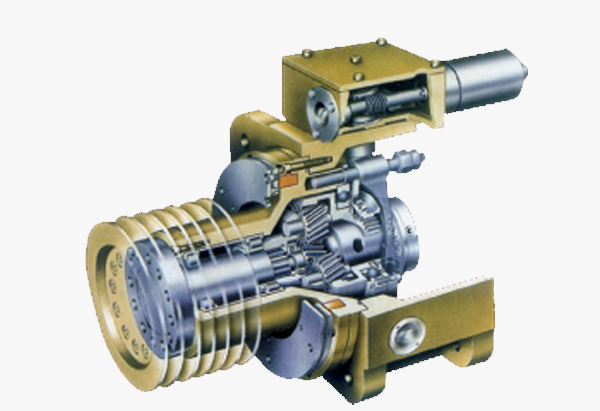

ГЕРМАНСКАЯ КОРОБКА СКОРОСТЕЙ ZF(опция)
Конструкция шпиндельной головки предусматривает установку коробки ZF для улучшения режущей способности.

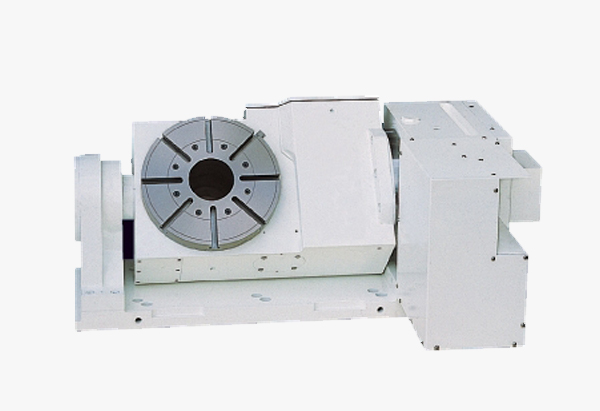

4-я ОСЬ ИЛИ 4-я и 5-я ОСИ - ПОВОРОТНЫЙ ИЛИ НАКЛОННО-ПОВОРОТНЫЙ (ГЛОБУСНЫЙ) СТОЛ (опция)
НЕДОРОГАЯ СИСТЕМА ЧПУ SYNTEC ТАЙВАНЬСКОГО ПРОИЗВОДСТВА
*предлагаются различные системы ЧПУ на выбор заказчика.
Система ЧПУ FANUC
Система ЧПУ MITSUBISHI

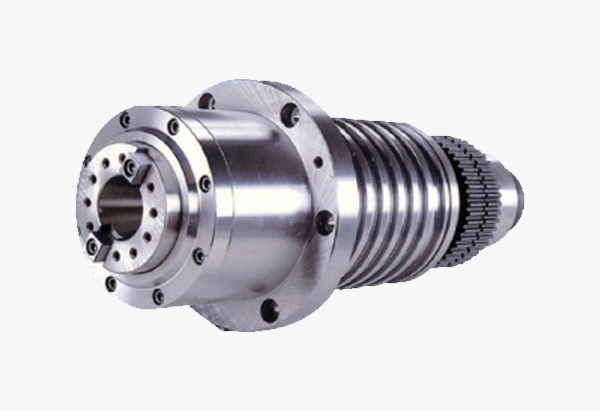

ШПИНДЕЛЬ ВЫСОКОЙ ТОЧНОСТИ, ВЫСОКОЙ ЖЕСТКОСТИ
ШНЕКОВЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ
МОЩНЫЕ СОПЛА ПОДАЧИ СОЖ

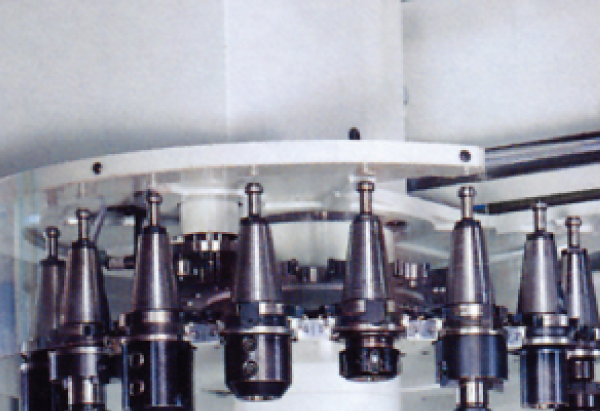

МАГАЗИН ИНСТРУМЕНТА БЕЗ МАНИПУЛЯТОРА
Магазин на 20 инструментов упрощённой конструкции, без манипулятора. Безопасный, простой в использовании и обслуживании.
ТРАНСПОРТЁРНЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ (опция)

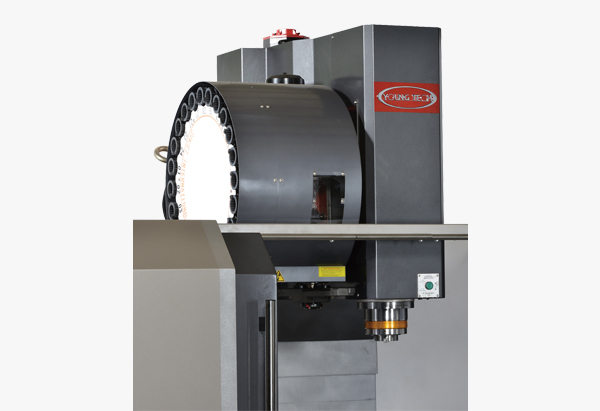

МАГАЗИН ИНСТРУМЕНТА С МАНИПУЛЯТОРОМ (опция)
Магазин на 24 инструмента с манипулятором, с поиском инструмента по кратчайшему пути и быстрой скоростью смены.
СКОРОСТНАЯ СМЕНА ИНСТРУМЕНТА
СИСТЕМА ПОДАЧИ СОЖ ЧЕРЕЗ ШПИНДЕЛЬ (опция)
Используется при необходимости обработки глубоких отверстий и работы с высокопроизводительным инструментом.
КОМПРЕССОРНАЯ СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ (опция)

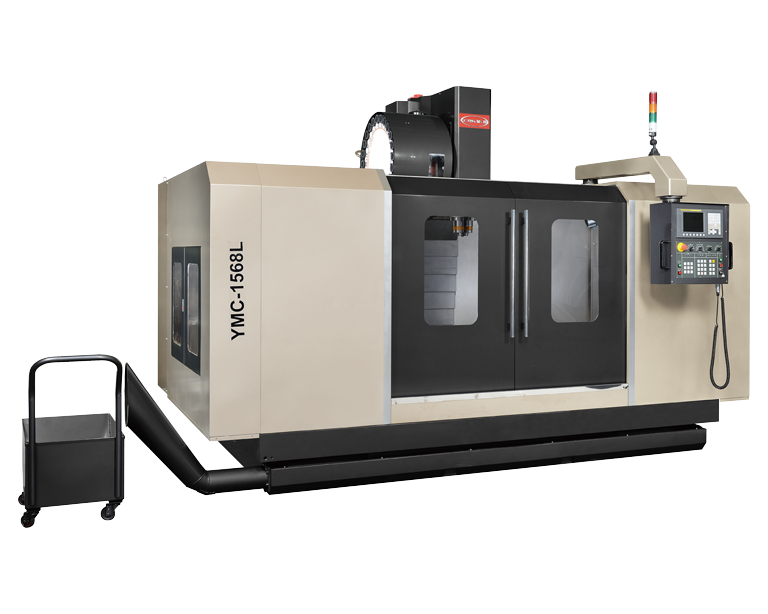

YMC-1568L

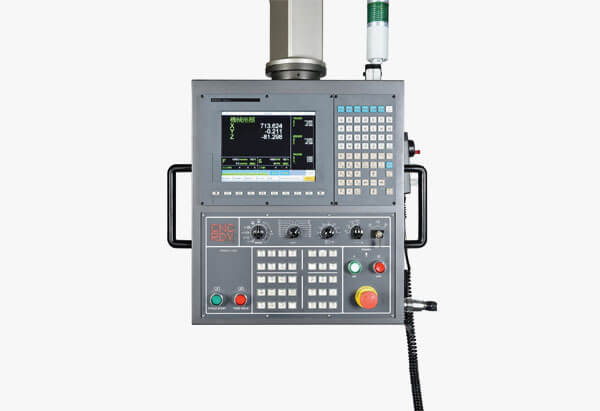

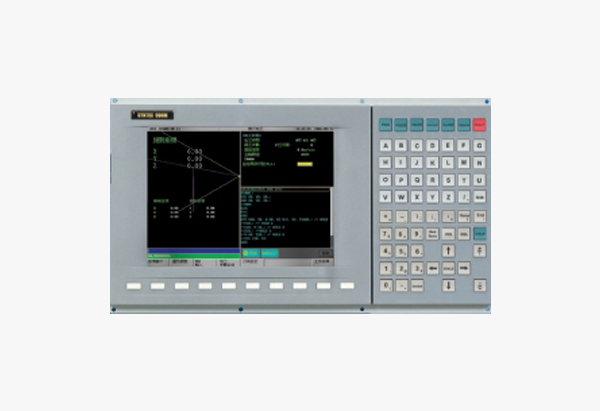

СИСТЕМА ЧПУ SYNTEC (ТАЙВАНЬ)

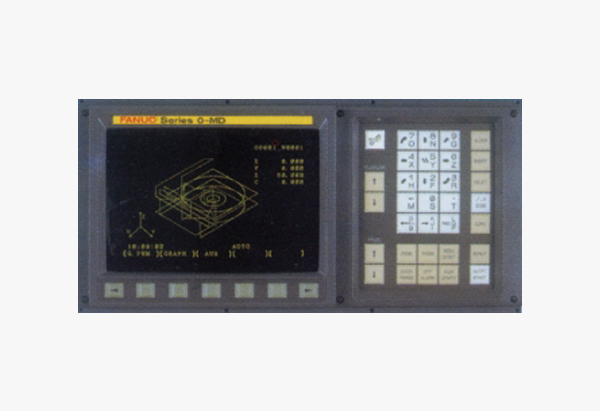

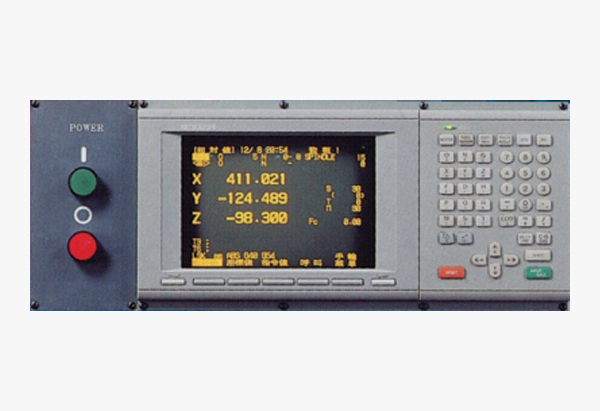

СИСТЕМА ЧПУ FANUC (ЯПОНИЯ)

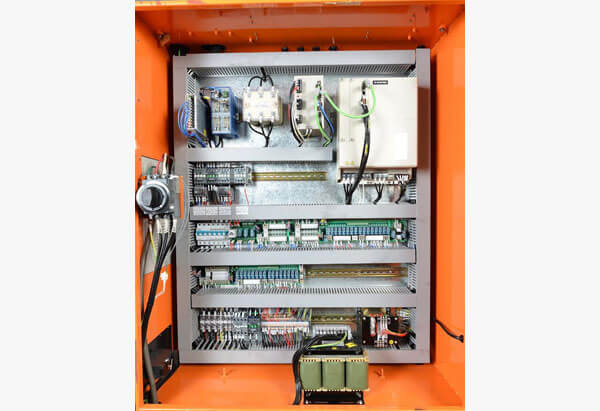

ЭЛЕКТРОШКАФ СТАНКА С СИСТЕМОЙ SYNTEC

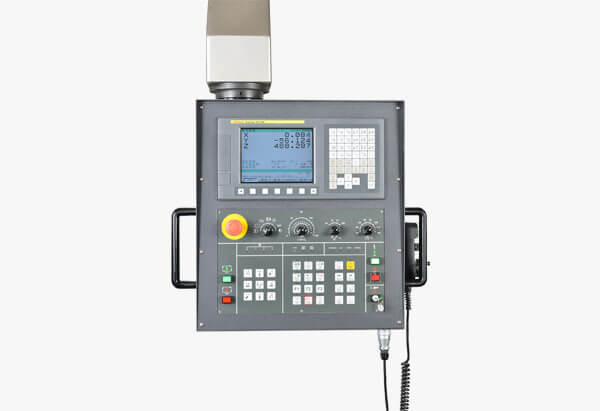

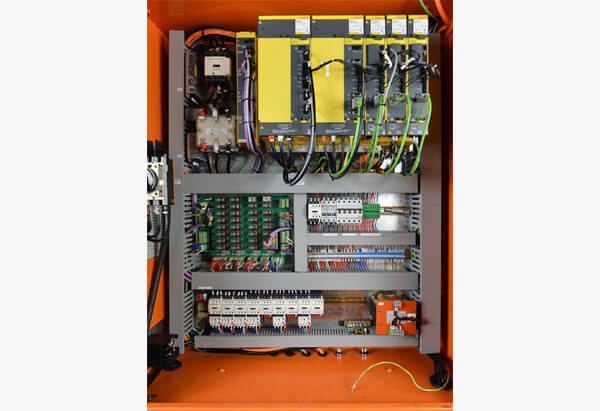

ЭЛЕКТРОШКАФ СТАНКА С СИСТЕМОЙ FANUC

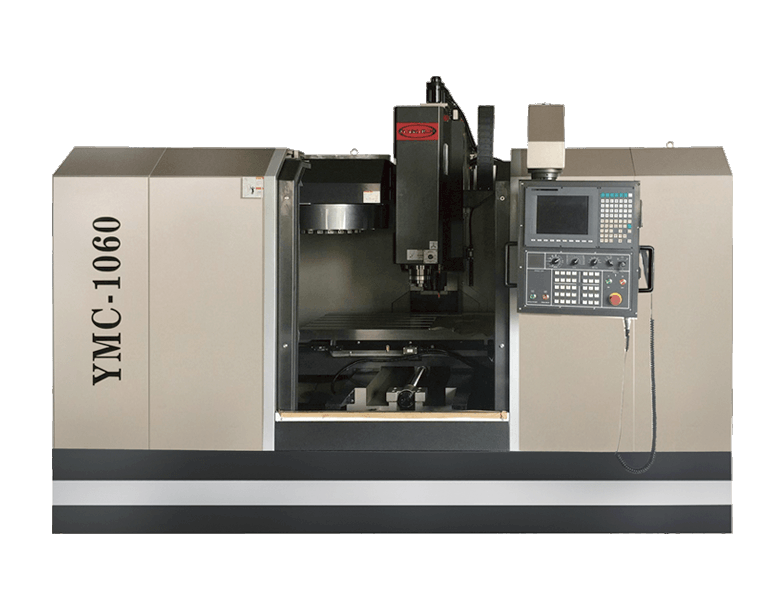

YMC-1050 / YMC-1060 / YMC-1368 / YMC-1568 СПЕЦИФИКАЦИИ
| Наименование | Ед. | YMC-1050 | YMC-1060 | YMC-1368 | YMC-1568 |
|---|---|---|---|---|---|
| Перемещения по осям | |||||
| X-ось | мм | 1000 | 1000 | 1300 | 1524 |
| Y-ось | мм | 500 | 600 | 720 | 720 |
| Z-ось | мм | 570 | 570 | 670 | 670 |
| Расстояние от торца шпинделя до рабочего стола | мм | 100 ~ 670 | 100 ~ 670 | 100 ~ 770 | 100 ~ 770 |
| Расстояние от оси шпинделя до колонны | мм | 600 | 600 | 700 | 700 |
| Шариковый винт | |||||
| Шаг | mm | 10 | |||
| X ось | mm | Диам.40 | |||
| Y ось | mm | Диам.40 | |||
| Z ось | mm | Диам.40 | |||
| Подачи | |||||
| X, Y, Z оси, быстрый ход | м/мин | 15 | 15 | 15 | 15 |
| Диаметр | м/мин | 5 | 5 | 5 | 5 |
| Рабочий стол | |||||
| Габариты стола | мм | 1200 x 500 | 1300 x 600 | 1700 x 600 | 1700 x 600 |
| Максимальная нагрузка на стол | кг | 800 | 800 | 1000 | 1000 |
| Количество T-слотов | 5 | 5 | 5 | 5 | |
| Ширина T-слотов | мм | 16 | 18 | 18 | 18 |
| Шпиндельная головка | |||||
| Частота вращения шпинделя | об/мин | 60 ~ 8000 | |||
| rpm | Опции: 10000, 12000 | ||||
| Диаметр шпинделя | мм | 70 | |||
| Конус шпинделя | BT-40 / CAT-40 | ||||
| Максимальный диаметр инструмента | мм | 100 | |||
| Ёмкость магазина инструмента | Инструмент | Без манипулятора 20 | |||
| Опция: с манипулятором 24 | |||||
| Мощность насоса СОЖ | лс | 1/2 | 1/2 | 1/2 | 1/2 |
| Подводимый воздух | кг/см2 | 5 | 5 | 5 | 5 |
| Мощность мотора шпинделя | лс | 10 | 10 | 15 | 15 |
| Масса станка | кг | 5000 | 5500 | 6200 | 6600 |
| МОДЕЛЬ | Ед. | YMC-2085 |
|---|---|---|
| Тип | Направляющие скольжения | |
| Размеры стола | мм | 2100 x 762 |
| Перемещения по осям XYZ | мм | 2000 / 850 / 800 |
| Расст.от торца шпинделя до стола | мм | 100 - 900 |
| Привод шпинделя | кВт | 11 / 15 |
| ШВП | Двойная гайка | Диам.50-P10 |
| Макс. нагрузка на стол | кг | 1800 |
| T-слоты | мм | 5 x 18 |
| Шпиндель | BT / CAT / DIN | #40 |
| Частота вращения шпинделя | об/мин | 8000 / 10000 |
| Магазин инструмента | Без манип. 20T / С манип. 24T | |
| Скорость быстрого хода по осям XYZ | м/мин | 30 / 30 / 24 |
| Скорость рабочего хода по осям XYZ | м/мин | 20 |
| Габариты станка | мм | 4100 x 2800 x 2550 / 1800 x 2280 x 2500 |
| Масса станка | кг | 8800 / 9400 |
- МАГАЗИН НА 20 ИНСТРУМЕНТОВ БЕЗ МАНИПУЛЯТОРА
- ПОЛНОЕ БРЫЗГОЗАЩИТНОЕ ОГРАЖДЕНИЕ
- ШНЕКОВЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ
- МОЩНЫЕ СОПЛА ПОДАЧИ СОЖ
- СИСТЕМА ПОДАЧИ СОЖ
- СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
- ПРОДУВКА ШПИНДЕЛЯ
- РАБОЧАЯ ЛАМПА
- СИГНАЛЬНАЯ ЛАМПА
- ТЕПЛООБМЕННИК В ШКАФУ ЭЛЕКТРООБОРУДОВАНИЯ
- ЯЩИК ДЛЯ ИНСТРУМЕНТА
- ТРАНСФОРМАТОР 3 ФАЗЫ 380В/220В
- КОМПРЕССОРНАЯ СИСТЕМА МАСЛЯНОГО ОХЛАЖДЕНИЯ ШПИНДЕЛЯ
- МАГАЗИН НА 24 ИНСТРУМЕНТА С МАНИПУЛЯТОРОМ
- СИСТЕМА СОЖ ЧЕРЕЗ ШПИНДЕЛЬ
- ШПИНДЕЛЬ 10000 / 12000 ОБ/МИН
- ГЕРМАНСКАЯ КОРОБКА СКОРОСТЕЙ ZF
- 4-Я ИЛИ 4-Я И 5-Я ОСИ - ПОВОРОТНЫЙ ИЛИ НАКЛОННО-ПОВОРОТНЫЙ СТОЛ
- ТРАНСПОРТЁРНЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ
- ОСНАЩЕНИЕ ПО СТАНДАРТУ CE
