Фрезерные станки с ЧПУ

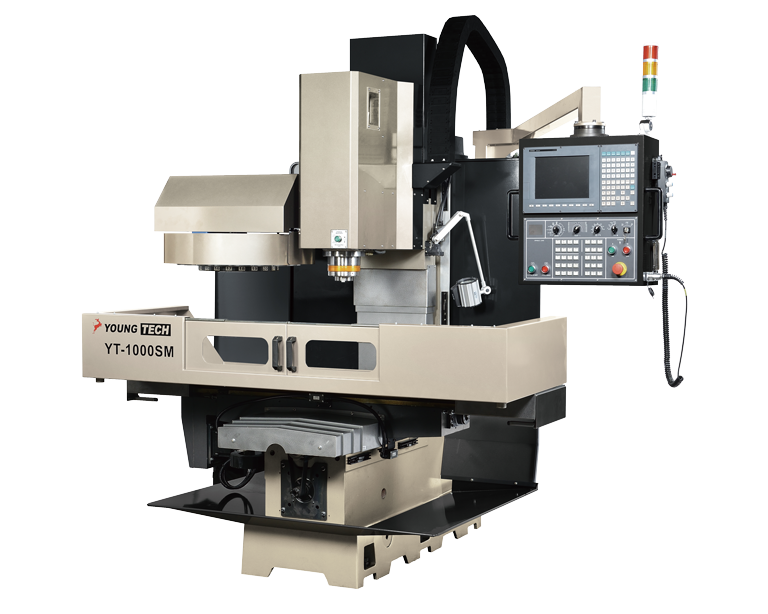

YT-1000SM
Направляющие скольжения

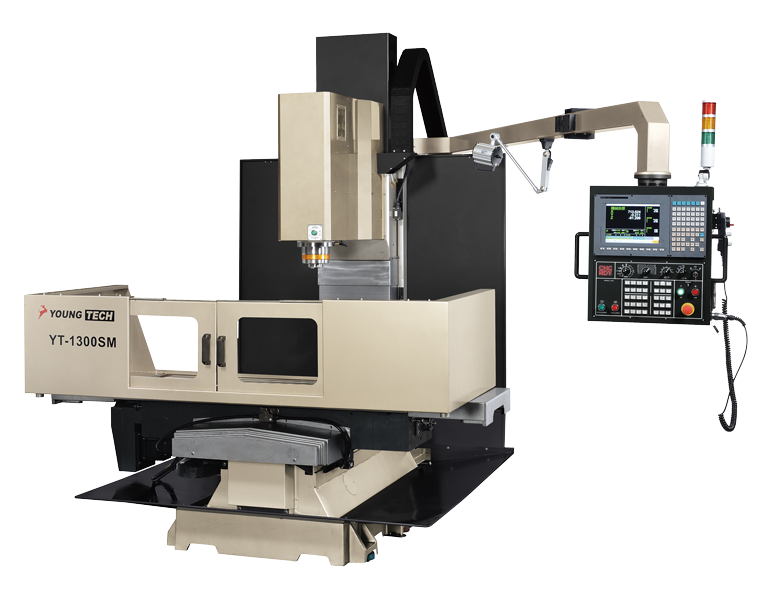

YT-800SM / YT-1300SM / YT-1500SM (Частичное ограждение)
Направляющие скольжения

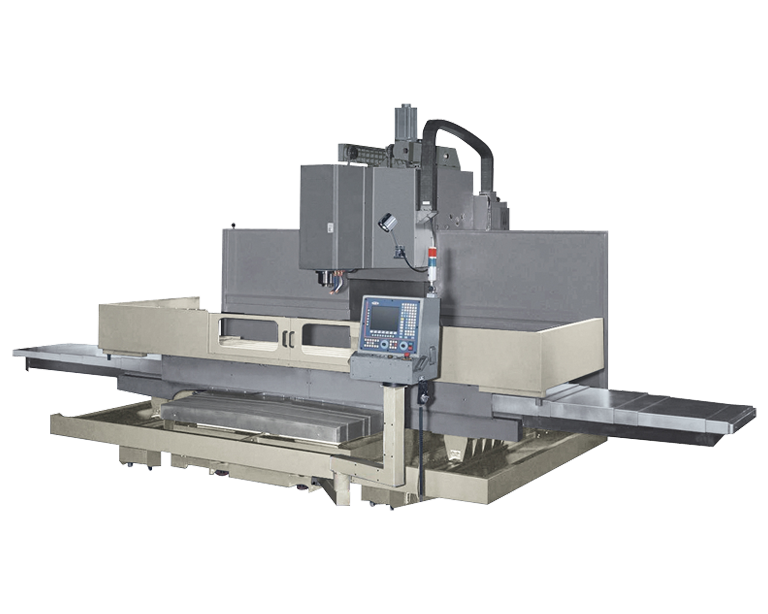

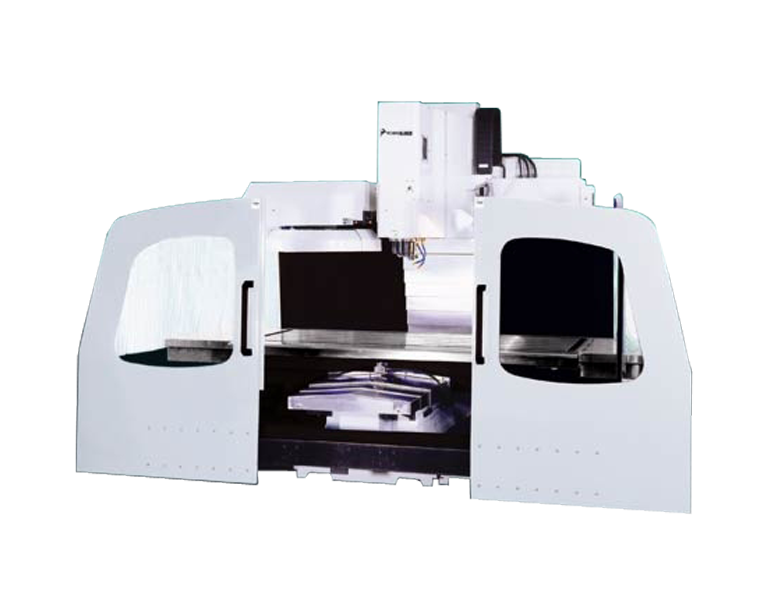

YT-2000SM / YT-2500SM (Частичное ограждение A-типа)
Направляющие скольжения

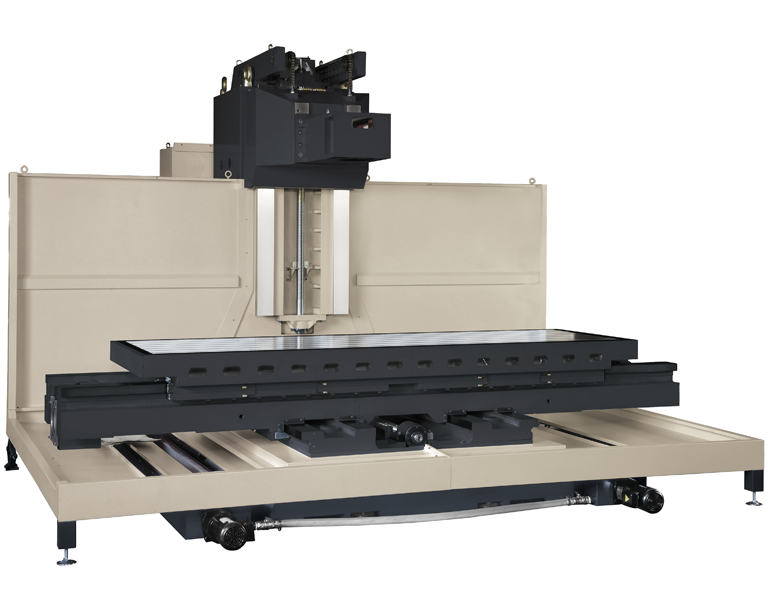

YT-2000SM / YT-2500SM (Частичное ограждение B-типа)
Направляющие скольжения
YT-3000SM
Направляющие скольжения

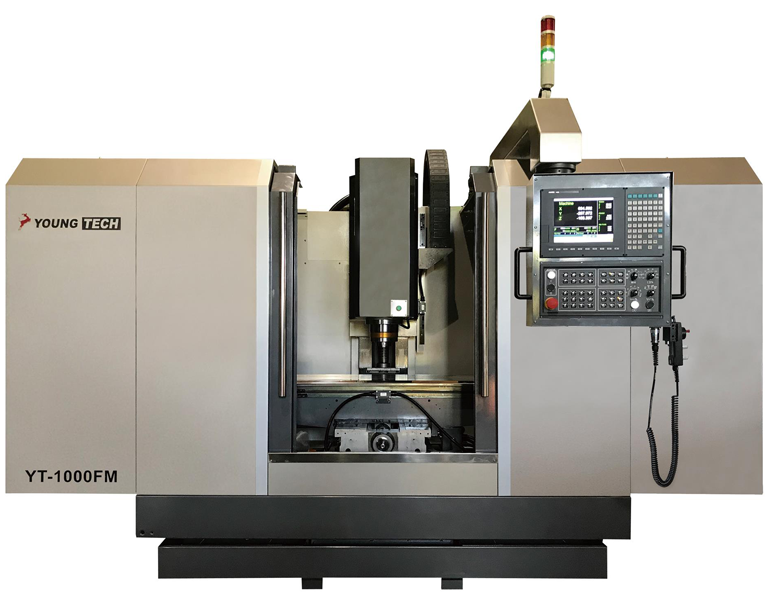

YT-1000FM
Направляющие скольжения

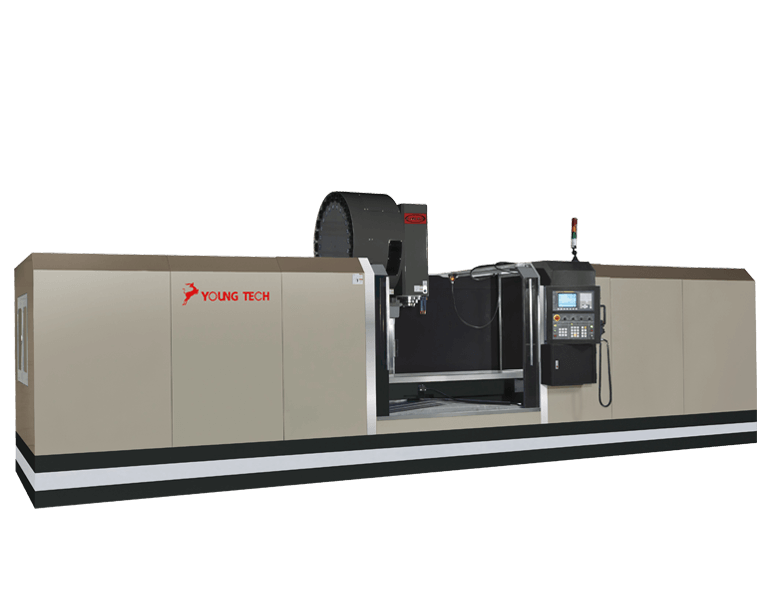

YT-2000 & 2500FM
Направляющие скольжения

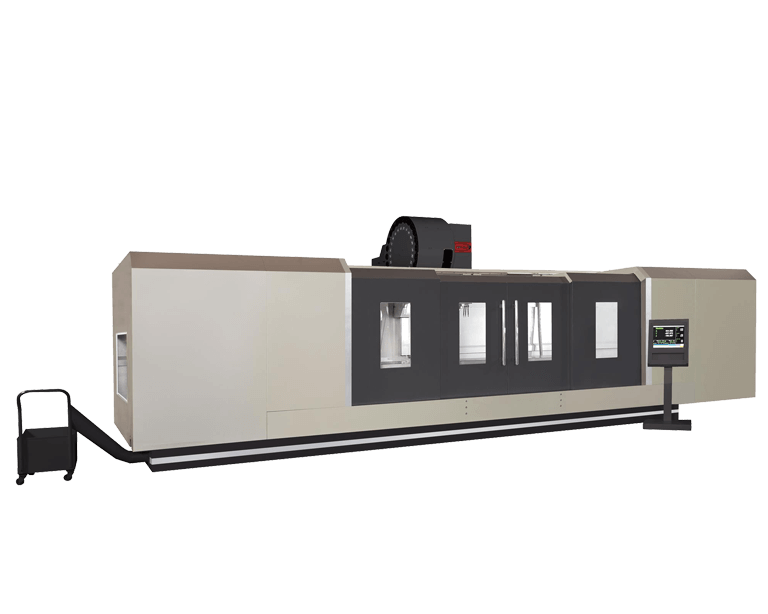

YT-3000 & 4000 FM
Направляющие скольжения
Спецификации:
Особенности станков
- Данные станки изготовлены из сверхпрочного чугуна Meehanite для обеспечения высокой жесткости, износостойкости и отсутствия деформации.
- Прецизионные подшипники класса P4 применяются в конструкции основного шпинделя.
- Направляющие осей X, Y и Z покрыты составом Turcite-B для обеспечения гладкости и стойкости к истиранию.
- Предварительно нагруженные шариковые винты осей X, Y и Z оснащены высокоточными двойными гайками.
- Высокопрецизионные шариковые винты производства Тайвань (не Китай) с автоматической системой смазки, двойными гайками - обеспечивают высокую точность позиционирования и долговечность. Система смазки автоматически точно подает масло на шариковые винты и подшипники, чтобы гарантировать длительный срок службы механических частей станков.
Built With High Rigidity
- Конструкция станка обеспечивает максимальную стабильность работы и равномерное распределение нагрузки при высокой точности обработки, на которую не влияет изменение фундамента или выравнивания.
- Тщательно выскобленные шабрением поверхности направляющих покрыты составом Turcite-B, что обеспечивает максимальную точность обработки и длительный срок службы.
- Уравновешенная ось Z служит достижению очень плавного движения при ускоренном ходе и нормальной подаче.
- Масло и охлаждающая жидкость перерабатываются отдельно, чтобы иметь сухую и чистую рабочую зону.
- Основные детали станка изготовлены из чугуна Миханит, который обладает высокой прочностью на растяжение, отличной износостойкостью и более длительным сроком службы.
- Противовес оси Z служит для достижения плавного движения при ускоренном ходе и нормальной подаче.
- Для устранения люфтов используются шариковые винты с двойными гайками и высококачественные серводвигатели приводов на трех осях.
- Направляющие на 3-х осях имеют особую, отличную от конкурентов, коробчатую конструкцию, закалены и отшлифованы с высокой точностью.
- Для устранения люфта используются шариковые винты с двойными гайками и серводвигатели привода высокого класса на трех осях.
- Охлаждающая жидкость (СОЖ) и стружка тщательно отделены от направляющих осей для продления срока службы станков (опция)
Высокая точность, высокая жесткость шпинделя
- Шпиндель работает на Р4-класса точных радиально-упорных шарикоподшипниках (Передние: 4шт. и задние: 2шт.), сделанных из легированной стали высокого качества, термообработанные и точно шлифованные для долгого времени работы и имеющие постоянную температуру на высокой скорости.
- Шпиндель смазывается специальным маслом и циркулярно охлаждается для генерирования минимального тепла и обеспечивает точность и стабильность при постоянной температуре при высокоскоростной обработке и резании в тяжелых условиях.
- Конус шпинделя совмещает продувку воздухом, чтобы предотвратить загрязнение охлаждающей жидкостью или стружкой. Это также обеспечивает точность шпинделя и его срок службы.

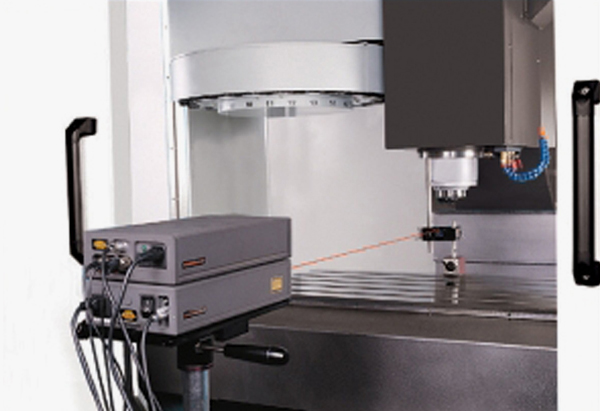

ПРОВЕРКА ЛАЗЕРНЫМ ОБОРУДОВАНИЕМ
Передовое лазерное оборудование используется для проверки линейной точности, обеспечивая превосходную точность позиционирования и повторяемости.

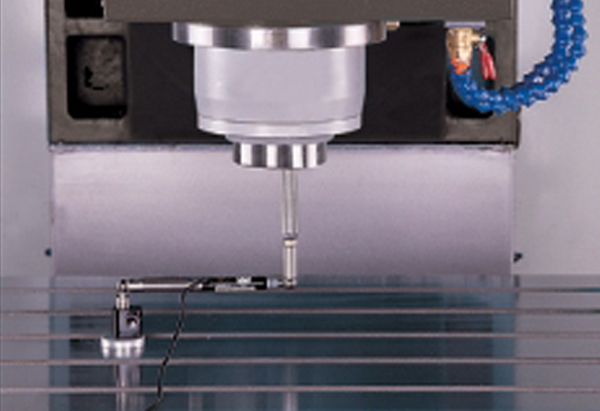

Шаровый тест Renishaw
Для обеспечения наилучшей точности и выравнивания по круговому пути, все станки перед отгрузкой проходят испытания шаровым тестом.

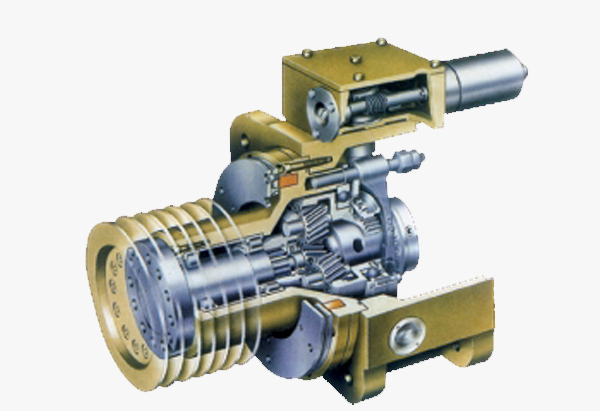

ГЕРМАНСКАЯ КОРОБКА СКОРОСТЕЙ ZF (опция)
Конструкция коробчатой формы на шпиндельной головке с высокой жесткостью для улучшения режущей способности.

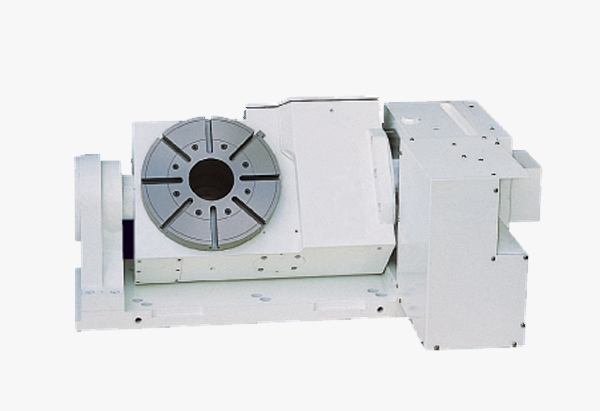

4-ая ОСЬ ИЛИ 5-ая ОСЬ - ПОВОРОТНЫЙ СТОЛ ИЛИ НАКЛОННАЯ ГОЛОВКА
БЮДЖЕТНАЯ СИСТЕМА ЧПУ SYNTEC (ТАЙВАНЬ) ДЛЯ УМЕНЬШЕНИЯ СТОИМОСТИ СТАНКА
*Вышеуказанные системы ЧПУ также доступны к заказу.
СИСТЕМА ЧПУ FANUC
СИСТЕМА ЧПУ MITSUBISHI

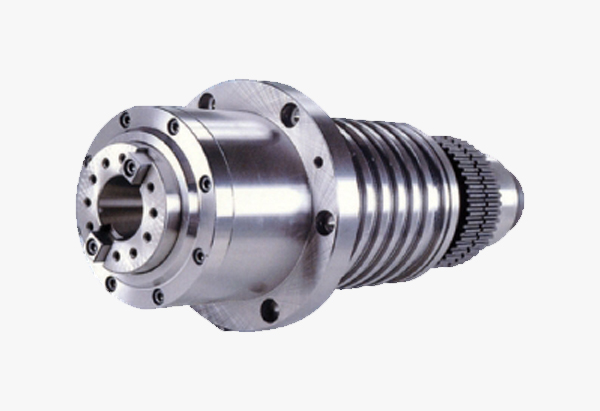

ШПИНДЕЛЬ ВЫСОКОЙ ТОЧНОСТИ, ВЫСОКОЙ ЖЕСТКОСТИ (ПР-ВА ТАЙВАНЬ, НЕ КИТАЙ)
КОНВЕЙЕР ШНЕКОВЫЙ ДЛЯ СТРУЖКИ (опция)
МОЩНАЯ СИСТЕМА ДОПОЛНИТЕЛЬНОГО СМЫВА СОЖ (опция)
МАГАЗИН ИНСТРУМЕНТА БЕЗ МАНИПУЛЯТОРА (Опция)
Простой магазин на 16/20 инструментов. Безопасный, безотказный и простой в обслуживании.
ЛЕНТОЧНЫЙ КОНВЕЙЕР ТРАНСПОРТЁРНОГО ТИПА (опция)
МАГАЗИН ИНСТРУМЕНТА С МАНИПУЛЯТОРОМ (Опция)
Быстрый магазин на 24 инструмента, с кратчайшим маршрутом выбора и самой быстрой скоростью смены инструмента.
СКОРОСТНАЯ СМЕНА ИНСТРУМЕНТА
СИСТЕМА ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СОЖ ЧЕРЕЗ ШПИНДЕЛЬ (Опция)
Охлаждающая жидкость, циркулирующая через шпиндель, обеспечивает прямой эффект охлаждения на инструмент. Уменьшение нагрева, возникающего при обработке, обработка глубоких отверстий.
МАСЛЯНАЯ СИСТЕМА ОХЛАЖДЕНИЯ ШПИНДЕЛЯ (Опция)
| Наименование | Ед. | YT-800S/FM | YT-1000S/FM | YT-1300S/FM | YT-1500S/FM | YT-2000S/FM | YT-2500S/FM |
|---|---|---|---|---|---|---|---|
| Стол | |||||||
| Рабочий стол | мм Дюймы |
1220 x 400 48" x 15.8" |
1370 x 400 54" x 15.8" |
1600 x 500 63" x 19.7" |
1854 x 610 73" x 24" |
2336 x 762 92" x 30" |
2845 x 762 112" x 30" |
| T-слоты | мм | 16 x 5 | 16 x 5 | 18 x 5 | 18 x 5 | 18 x 5 | 18 x 5 |
| Макс. нагрузка на стол | кг lbs |
800 (1760) |
800 (1760) |
1500 (3300) |
1500 (3300) |
1800 (3960) |
1800 (3960) |
| Перемещения | |||||||
| X-ось | мм Дюймы |
800 31.5" |
1000 39.4" |
1300 51.2" |
1524 60" |
2000 78.7" |
2500 98.4" |
| Y-ось | мм Дюймы |
500 19.7" |
500 19.7" |
635 25" |
762 30" |
889 35" |
889 35" |
| Z-ось | мм Дюймы |
570 22.4" |
570 22.4" |
620 24.4" |
710 28.0" |
710 28.0" |
710 28.0" |
| Шпиндель | |||||||
| Конус шпинделя | BT-40(CAT-40) | BT-40(CAT-40) | BT-40(CAT-40) | BT-40(CAT-40) | BT-40(CAT-40) Опция:BT-50(CAT-50) |
BT-40(CAT-40) Опция:BT-50(CAT-50) |
|
| Частота вращения | Об/мин | 6000 Опц.:(8000,10000) |
6000 Опц.:(8000,10000) |
6000 Опц.:(8000,10000) |
6000 Опц.:(8000,10000) |
6000 Опц.:(8000,10000) |
6000 Опц.:(8000,10000) |
| Шариковые винты | мм | Диам.32 | Диам.32 | Диам.40 | Диам.40 | Диам.50 | Диам.50 |
| Подачи | |||||||
| Рабочий ход | мм/мин | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Быстрый ход | мм/мин | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| Приводы | |||||||
| Мотор шпинделя | лс | 7.5 | 7.5 | 10 | 10 | 15 | 15 |
| Масса нетто станка | кг lbs |
2850 (6270) |
3300 (6600) |
4200 (9240) |
4800 (10560) |
7500 (16500) |
8000 (17600) |
| Масса брутто | кг lbs |
3350 (7370) |
3500 (7700) |
4700 (10340) |
5300 (11660) |
8000 (17600) |
8500 (18700) |
- СИСТЕМА ПОДАЧИ СОЖ
- СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
- ПРОДУВКА ШПИНДЕЛЯ
- РАБОЧАЯ ЛАМПА
- СИГНАЛЬНАЯ ЛАМПА
- ТЕПЛООБМЕННИК
- ЯЩИК ИНСТРУМЕНТА
- РАБОЧАЯ ЛАМПА
- СИСТЕМА ОХЛАЖДЕНИЯ ШПИНДЕЛЯ
- ТРАНСФОРМАТОР ПИТАНИЯ
- ПРОСТОЙ МАГАЗИН ИНСТРУМЕНТА ЗОНТИЧНОГО ТИПА (20 ИН-ТОВ)
- БЫСТРЫЙ МАГАЗИН ИНСТРУМЕНТА С МАНИПУЛЯТОРОМ (20 / 24 ИН-ТА)
- СИСТЕМА ПОДАЧИ СОЖ ЧЕРЕЗ ШПИНДЕЛЬ
- 4-Я И 5-Я ОСИ - ПОВОРОТНЫЙ СТОЛ И/ИЛИ НАКЛОННАЯ/ПОВОРОТНАЯ ШПИНДЕЛЬНАЯ ГОЛОВКА
- ШПИНДЕЛЬ 8000/10000 ОБ/МИН
- КОРОБКА СКОРОСТЕЙ ZF (ГЕРМАНИЯ)
- ШНЕКОВЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ
- ТРАНСПОРТЁРНЫЙ КОНВЕЙЕР ДЛЯ СТРУЖКИ
- ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ ПО СТАНДАРТАМ CE
