Токарные обрабатывающие центры с ЧПУ с наклонной станиной 45 градусов

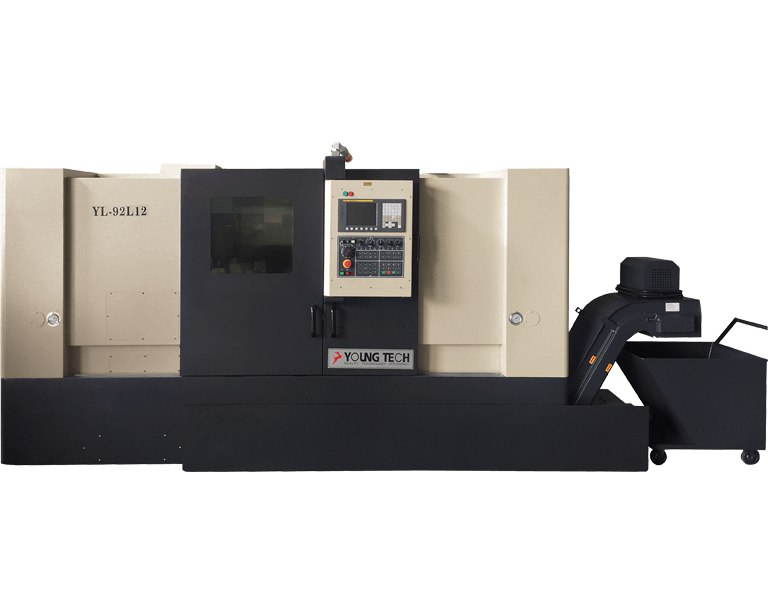

YL-92L12/YL-74L12
YL-92L12 Направляющие скольжения, патрон 12 дюймов

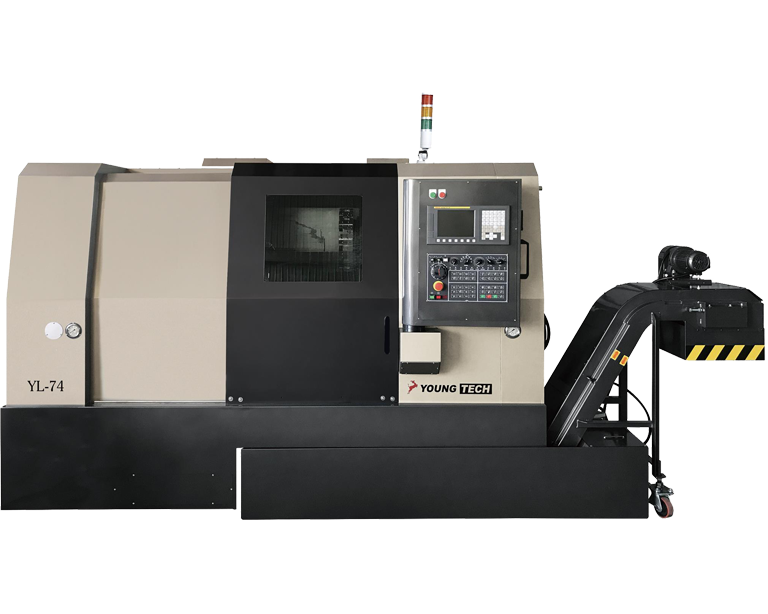

YL-92/YL-74
YL-92 Направляющие скольжения, патрон 12 дюймов

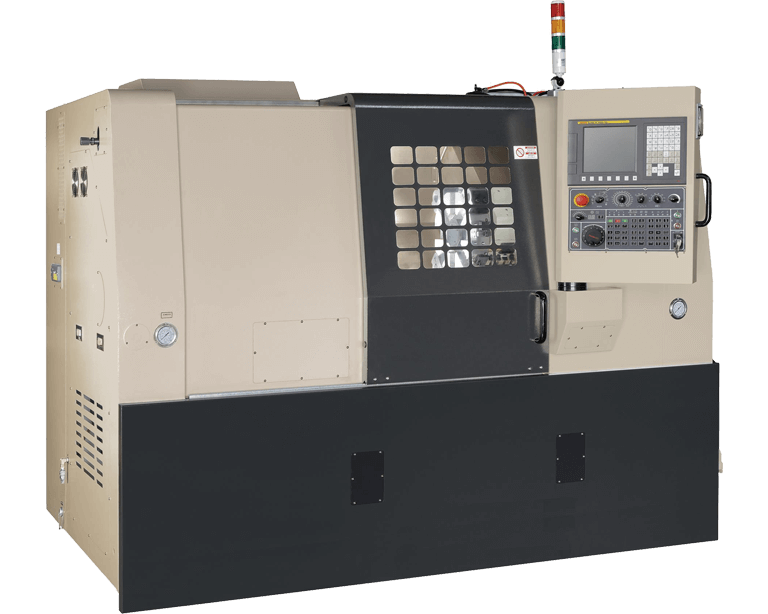

YL-51(L)/YL-65
YL-51(L) Направляющие линейные / скольжения, патрон 8 дюймов
YL-92L12/YL-74L12
YL-92L12 Направляющие скольжения, патрон 12 дюймов
Спецификации:
Строгий контроль качества
Все модели станков проходят серию жёстких лазерных инспекционных проверок, которые включают испытания на движение и калибровку, поэтому каждая модель способна обеспечить наилучшие рабочие характеристики обработки, гарантируя оптимальное качество производственной программы.

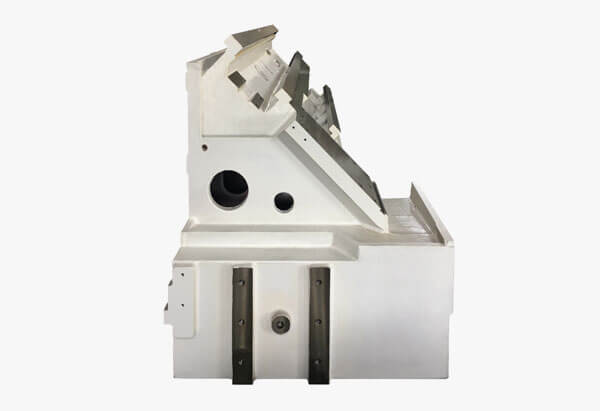

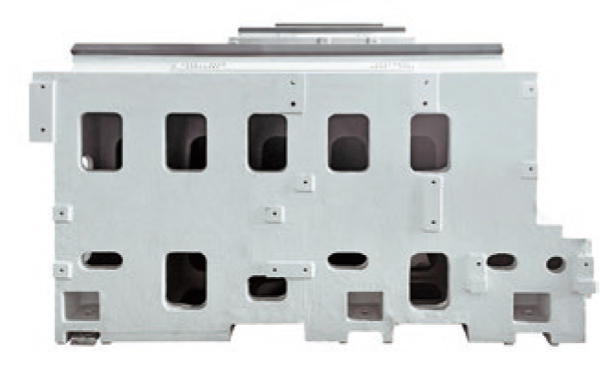

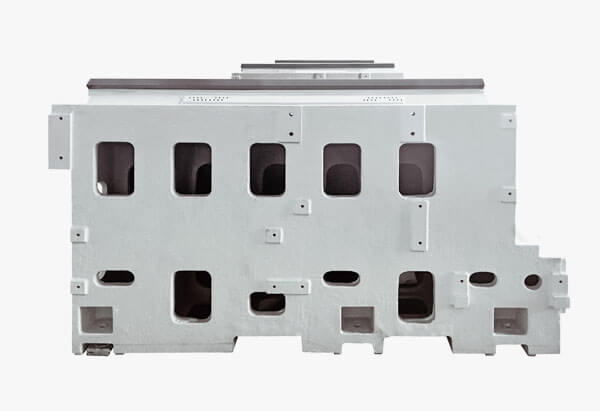

- Задняя часть рамы корпуса станков
Термальные характеристики
Передняя бабка, суппорт и задняя бабка находятся на одной стандартной плоскости с осью X. Эта конструкция указывает на то, что распределение тепла является равномерным, что, в свою очередь, значительно снижает любую термическую деформацию и обеспечивает точную повторяемость при высокоточных производственных операциях.

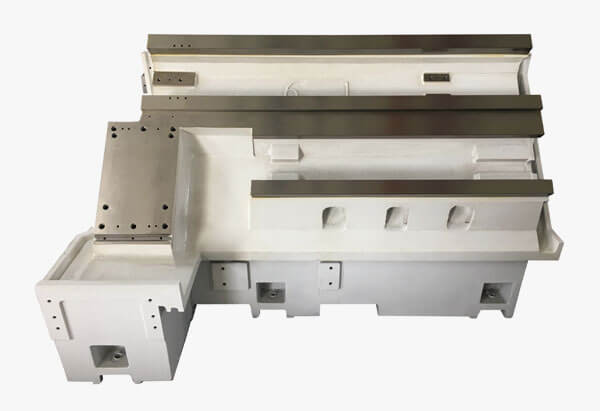

Превосходная структура с высокой жесткостью.
Монолитная конструкция, с 45-градусным наклоном, из чугуна Meehanite с низким центром тяжести легко удаляет стружку и обеспечивает устойчивость станков. Конструкция с высоким крутящим моментом максимизирует жесткость и термическую стабильность. Превосходная конструкция обеспечивает высочайшую точность и надежность, обладает оптимальной жесткостью, позволяет получить наилучшую скорость подач во время процесса тяжелой резки.

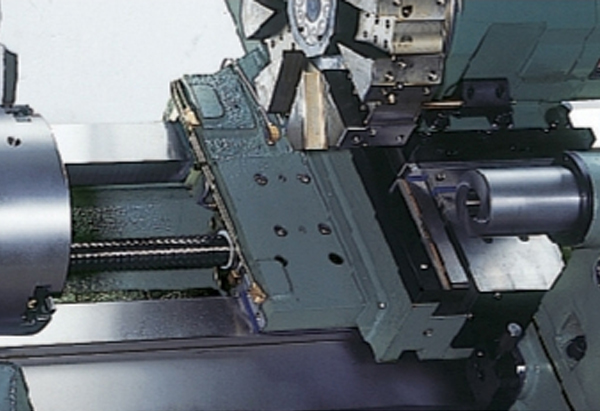

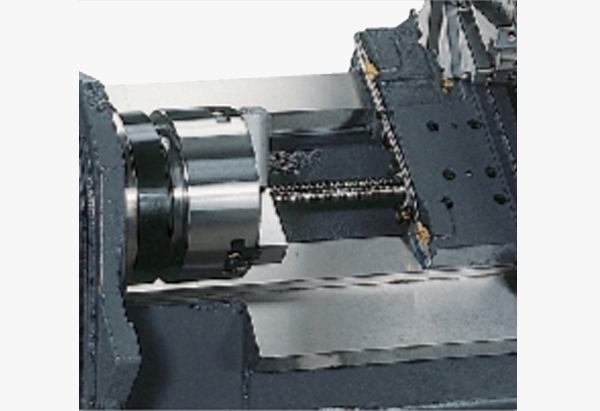

КОРОБЧАТЫЕ НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ
Все коробчатые направляющие скольжения станины и поверхности суппортов закалены, точно отшлифованы и обраработаны ручным шабрением с составом Turcite-B для обепечения плавного движения и высокой точности.
ШВП - шариково-винтовые пары
В станках применяются высокоточные шариковые винты большого диаметра, собранные с предварительным натягом, чтобы компенсировать любые люфты и тепловое расширение во время обработки.
Выдающиеся технические характеристики обеспечивают превосходные функции.

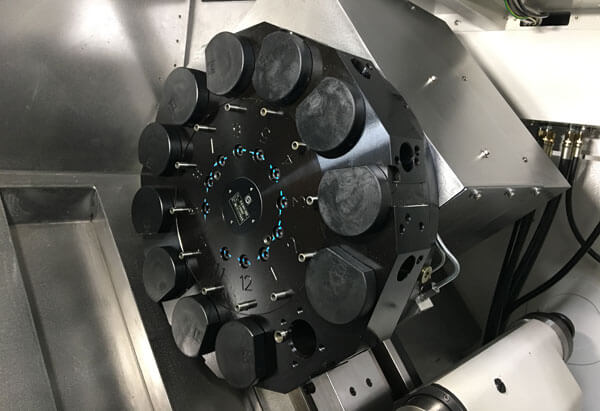

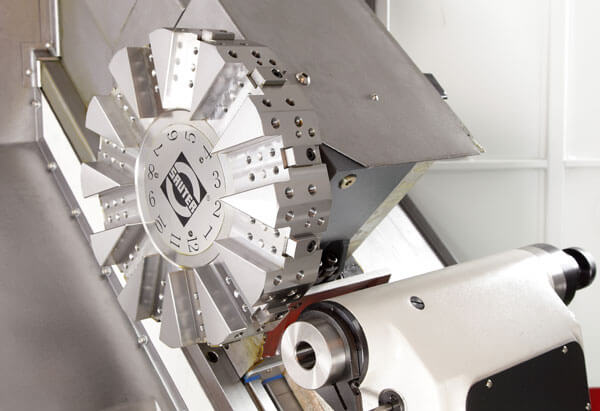

Гидравлическая турель
8-ми, 10-ти, 12-ти позиционная турель. Функция позиционирования револьверной головки разработана с возможностью выбора инструмента в двух направлениях, обеспечивая быстрое индексирование в течение 0,9 секунд. В револьверной головке могут быть размещены инструменты с квадратным хвостовиком размером 25x25 мм и инструменты диаметром 40 мм.
- Оснастка Опционально: квадратный инструмент 32x32 мм, внутренний диаметр инструмента диам. 50 мм
- Турель Опционально: серво-турель или ось C + серво-турель
Прецизионный шпиндель
Шпиндель картриджного типа удобен для замены во время сервисного обслуживания. Шпиндель работает на прецизионных подшипниках класса P4, обеспечивающих высокую осевую нагрузочную способность и лучшую радиальную устойчивость. Это обеспечивает высокую точность при тяжёлых режимах резания.
- Стандарт: шпиндель с ременным приводом
- Опция: шпиндель с приводом через планетарную передачу

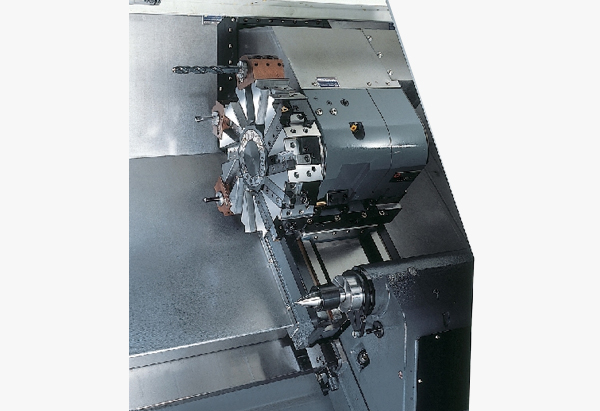

ГИДРАВЛИЧЕСКАЯ ТУРЕЛЬ

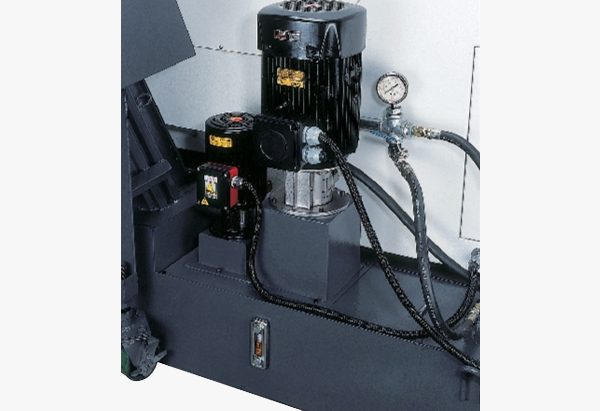

СИСТЕМА ПОДАЧИ СОЖ
3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН

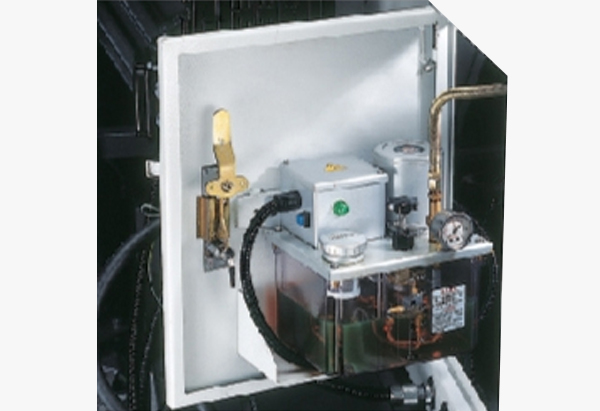

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

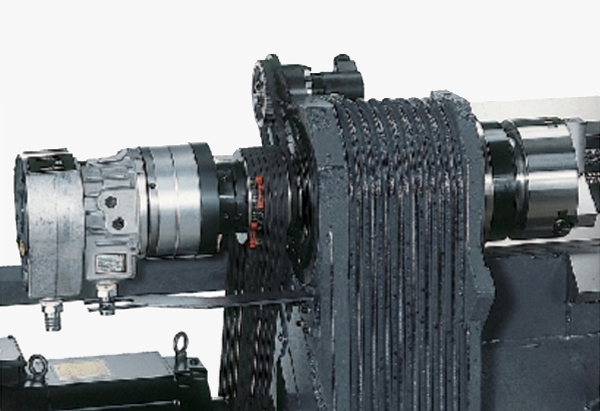

ПРЕЦИЗИОННЫЙ ШПИНДЕЛЬ

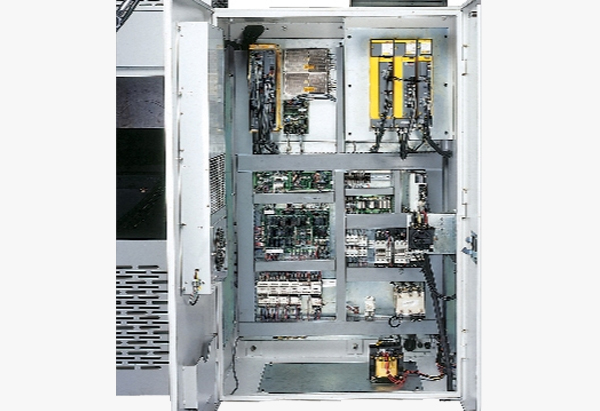

ВЫСОКОКАЧЕСТВЕННЫЕ КОМПОНЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ
ГИДРАВЛИЧЕСКАЯ ЗАДНЯЯ БАБКА

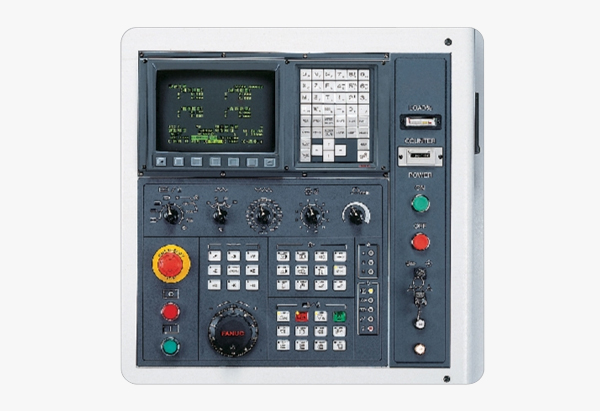

СИСТЕМА ЧПУ

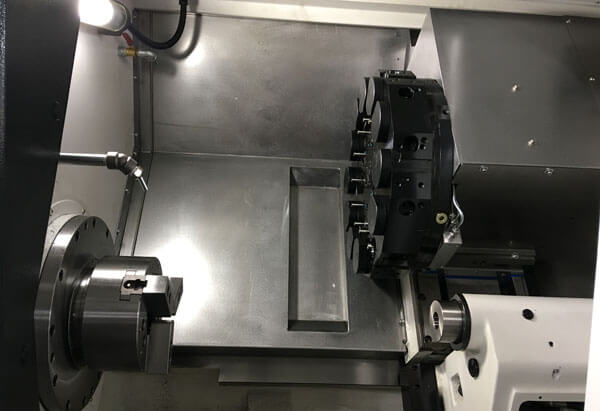

ТУРЕЛЬ
ТУРЕЛЬ
ТУРЕЛЬ

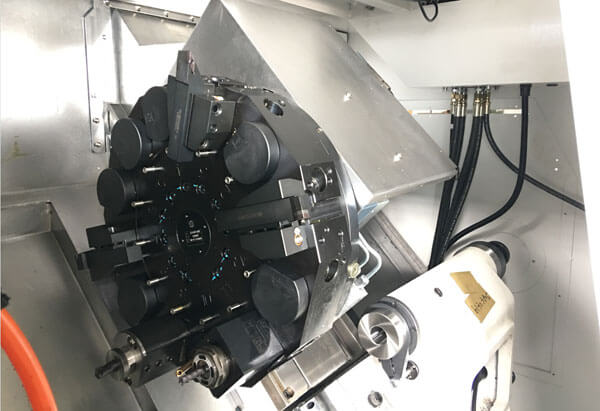

ТУРЕЛЬ С ПРИВОДНЫМ ИНСТРУМЕНТОМ

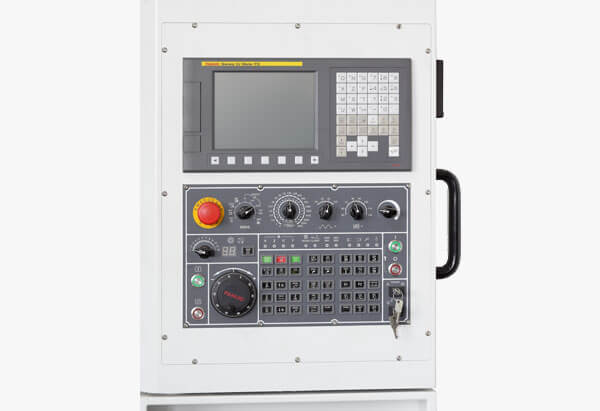

СИСТЕМА ЧПУ FAUNC

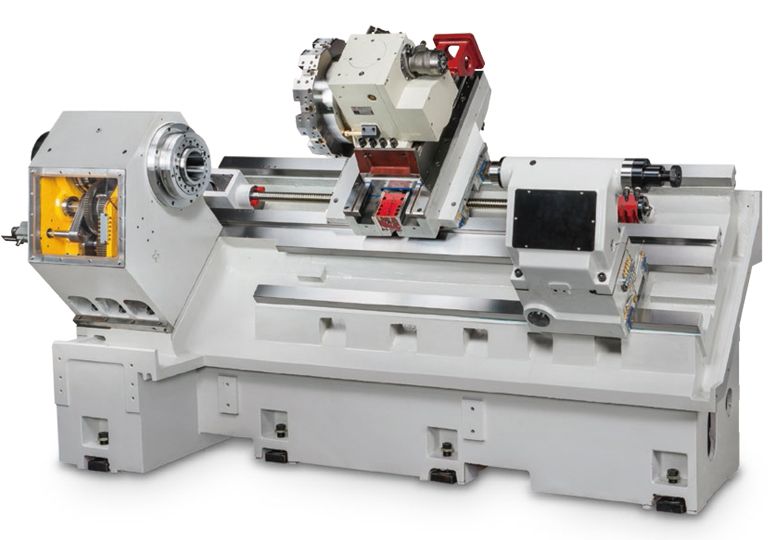

YL-74 & YL-92 СТРУКТУРА СТАНКА, ВИД СБОКУ
YL-74 & YL-92 СТРУКТУРА СТАНКА, ВИД СПЕРЕДИ
YL-74 & YL-92 СТРУКТУРА СТАНКА, ВИД СЗАДИ

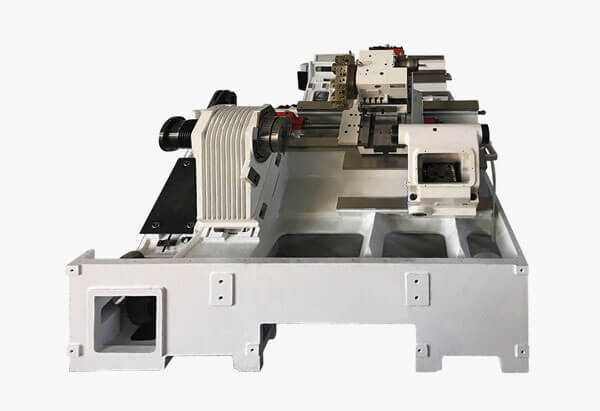

YL-51 СТРУКТУРА СТАНКА
YL-51 / YL-74 / YL-74L12 Спецификации
YL-92 / YL-92L12 / YL-92L16 / YL-92L20 Спецификации
| Наименование | Ед. | YL-51(L) | YL-65(L) | YL-74 | YL-74L12 | |
|---|---|---|---|---|---|---|
| Характеристики | ||||||
| Макс. диаметр над станиной | мм | 500 | 500 | 700 | 700 | |
| Макс. диаметр над суппортом | мм | 300 | 300 | 450 | 450 | |
| Расстояние между центрами | мм | 485 | 485 | 685 | 1285 | |
| Макс. длина точения | мм | 400 | 400 | 600 | 1200 | |
| Макс. диаметр точения | мм | 300 | 300 | 450 | 450 | |
| Макс. диаметр прутка | мм | 51 | 65 | 74 | 74 | |
| Шпиндель | ||||||
| Диаметр гидравлического патрона | дюймы | 8" | 8" | 10" | 10" | |
| Конус шпинделя | Тип | A2-6 | A2-6 | A2-8 | A2-8 | |
| Тип подшипника | Тип | NN3020 | NN3020 | NN3026 | NN3026 | |
| Диаметр подшипника шпинделя | мм | 100 | 100 | 140 | 140 | |
| Частота вращения шпинделя | об/мин | 4200 | 4200 | 3000 | 3000 | |
| Инструментальная турель | ||||||
| Количество инструментов | 10 | 10 | 10 | 10 | ||
| Размеры инструмента с квадратным хвостовиком | мм | 25 | 25 | 25 | 25 | |
| Размеры инструмента с круглым хвостовиком | мм | 40 | 40 | 40 | 40 | |
| X-ось | ||||||
| Перемещение | мм | 150 + 40 | 150 + 40 | 225 + 40 | 225 + 40 | |
| Быстрый ход | м/мин | 20 | 20 | 20 | 20 | |
| Мощность серво мотора оси | кВт | 2.5 | 2.5 | 3 | 3 | |
| Z-ось | ||||||
| Перемещение | мм | 400 | 400 | 600 | 1200 | |
| Быстрый ход | м/мин | 20 | 20 | 20 | 20 | |
| Мощность серво мотора оси | кВт | 2.5 | 2.5 | 3 | 3 | |
| Задняя бабка | ||||||
| Диаметр пиноли | мм | Ф80 | Ф80 | Ф80 | Ф80 | |
| Конус Морзе | мм/td> | MT4 | MT4 | MT5 | MT5 | |
| Направляющие оси X | Тип | Скольжения / Линейные качения | Скольжения | Скольжения | ||
| Направляющие оси Z | Тип | Скольжения / Линейные качения | Скольжения | Скольжения | ||
| Ёмкость бака СОЖ | л | 120 | 120 | 200 | 200 | |
| Мощность насоса СОЖ | лс | 1 | 1 | 2 | 2 | |
| Габариты станка | ||||||
| (Занимаемая площадь) | мм | (1950 x 1750) x 1900 | (1950 x 1750) x 1900 | (2650 x 1750) x 1960 | (3000 x 1750) x 1960 | |
| Масса станка | кг | 4500 | 4500 | 6500 | 6200 | |
| Наименование | Ед. | YL-92 | YL-92L12 | YL-92L20 |
|---|---|---|---|---|
| Характеристики | ||||
| Макс. диаметр над станиной | мм | 700 | 700 | 700 |
| Макс. диаметр над суппортом | мм | 450 | 450 | 450 |
| Расстояние между центрами | мм | 685 | 1285 | 2050 |
| Макс. длина точения | мм | 600 | 1200 | 2000 |
| Макс. диаметр точения | мм | 450 | 450 | 450 |
| Макс. диаметр прутка | мм | 92 | 92 | 92 |
| Шпиндель | ||||
| Диаметр зажима гидравлического патрона | дюймы | 12" | 12" | 12" |
| Конус шпинделя | Тип | A2-8 | A2-8 | A2-8 |
| Тип подшипника | Тип | NN3028 | NN3028 | NN3028 |
| Диаметр подшипника шпинделя | мм | 140 | 140 | 140 |
| Частота вращения шпинделя | об/мин | 2500 | 2500 | 2500 |
| Инструментальная турель | ||||
| Количество инструментов | 12 | 12 | 12 | |
| Размеры инструмента с квадратным хвостовиком | мм | 25 | 25 | 25 |
| Размеры инструмента с круглым хвостовиком | мм | 40 | 40 | 40 |
| X-ось | ||||
| Перемещение | mm | 225 + 40 | 225 + 40 | 225 + 40 |
| Быстрый ход | м/мин | 20 | 20 | 20 |
| Мощность серво мотора оси | кВт | 3 | 3 | 3 |
| Z-ось | ||||
| Перемещение | мм | 600 | 1200 | 2000 |
| Быстрый ход | м/мин | 20 | 20 | 20 |
| Мощность серво мотора оси | кВт | 3 | 3 | 3 |
| Задняя бабка | ||||
| Диаметр пиноли | мм | Ф80 | Ф80 | Ф80 |
| Конус Морзе | мм | MT5 | MT5 | MT5 |
| Направляющие оси X | Тип | Скольжения | Скольжения | Скольжения |
| Направляющие оси Z | ТИп | Скольжения | Скольжения | Скольжения |
| Ёмкость бака СОЖ | л | 200 | 200 | 200 |
| Мощность насоса СОЖ | HP | 2 | 2 | 2 |
| Габариты станка | ||||
| (Занимаемая площадь) | мм | (2650 x 1750) x 1960 | (3000 x 1750) x 1960 | (4650 x 1770) x 2200 |
| Масса станка | кг | 5600 | 6200 | 7000 |
- Выравнивающие болты для станины
- Пистолет СОЖ высокого давления и пневматический пистолет
- Полностью закрытое брызгозащитное ограждение
- Рабочая лампа
- Конвейер для стружки с корзиной-тележкой
- Защита от перегрузки
- Теплообменник в электрошкафу
- Устройство индикации открытия / закрытия патрона
- Программируемая задняя бабка
- Изменение высокого / низкого давления на задней бабке
- Трёхцветная индикаторная лампа состояния работы
- Устройство продувки патрона
- Ориентация шпинделя
- Форсунки охлаждающей жидкости на шпинделе
- Устройство индикации гидравлического давления
- Жесткое нарезание резьбы
- Ящик для инструментов
- Устройство подачи масляного тумана
- Устройство сбора масляного тумана
- Система охлаждения СОЖ
- Беспроводная система измерения края
- Автоматическое устройство измерения длины инструмента
- Система охлаждения гидроагрегата
- Система подачи СОЖ высокого давления (20 бар)
- Автоматическая дверь
- Трансформатор
- Стабилизатор напряжения питания
- Интерфейс системы подачи прутка
- Система подачи прутка
- Конвейер для сбора готовых деталей
- Оптические линейки на 2-х осях
- Ловитель деталей
- Изменение давления на патроне (высокое / низкое)
