ИННОВАЦИИ


Наша работа - поставки тайваньских станков высокого качества,
соответствующих лучшим образцам европейского производства.



M-15 микростанок

Новая разработка
тайваньской фирмы
AGMACHINE TECHNO -
микростанок M-15.

Ход по XYZ = 100 x 100 x 50 мм,
Размеры стола = 275 x 180 мм,
Пневмошпиндель 150000 об/мин
(сто пятьдесят тысяч об/мин),

Разрешение оптических линеек 20 нм,
Точность позиционирования 500 нм,
Повторяемость +/-150 нм.
Масса станка 600 кг,
Габариты 1600 х 1600 х1550 мм.

(О других станках фирмы см. в разделе
"Обрабатывающие центры")

M-15 детали микростанка


M-15-micro-machining-1



Отечественные предприятия, знающие рынок импортной техники только по нескольким крупным брэндам, решают задачу оснащения производства станочным парком через тендеры, агрессивно лоббируемые "японией и европой", крайне неэффективно, с большими затратами. Бюджет предприятий опустошается (после чего не хватает средств на закупку элементарных комплектующих для станков - оригинальных фильтров, насосов, и т.д.), а менеджерам по закупкам приходится поддерживать расхожие мифы о "Европе и Тайване" - на выставках и по телефону нам приходится слышать: "Где сделаны станки? Тайвань? Нам нужна только Европа!" Это означает: "Зачем же нам покупать за 3 млн., если "за углом" - точно такой же станок за 6 млн.!" (а точнее: "К сожалению, мы уже купили за 6 млн., рабочие теперь ходят голодные, мы не знали, что у вас есть по 3 млн.!"). Это происходит ввиду недостатка информации о преимуществах тайваньской техники. Однако, нужно заметить, в последнее время появилась отдельная проблема - станки, произведённые в Китае, из дешёвых недолговечных комплектующих (изнашивающихся и требующих замены к концу гарантийного срока), но выдаваемые конкурентами за Тайвань!! Остерегайтесь очень низких демпинговых цен конкурентов! Предлагаемые нами станки собраны на Тайване (см., например, Фотоэкскурсия по производству-1, Фотоэкскурсия-2) с применением лучших тайваньских и японских комплектующих (PMI, HIWIN, NGK, Takamisawa и т.д.). Что касается обрабатывающих центров не-бюджетной линейки, системы ЧПУ мы ставим не "типа Фанук", как ставят многие конкуренты, а Fanuc, произведённый в Японии.

Случается, что после чёткого и оперативного решения нами задачи соответствия предлагаемого оборудования требованиям ТЗ, включается инерция мышления недоверчивых "экспертов по Тайваню" отечественных предприятий (станочный парк которых находится в плачевном состоянии), не верящих, что "такое может быть", считающих: "что-то у вас всё слишком идеально соответствует ТЗ", или "это у вас какие-то экспериментальные станки", - что не всегда приводит к удачной покупке предлагаемого оборудования высокого класса по приемлемым ценам.

Приобретая тайваньские станки у нашей фирмы, предприятиям нет необходимости, сокращая фонд заработной платы своим рабочим, платить втридорога за точно такие же станки, как производятся на Тайване, но только со швейцарским или немецким названием.

Тайваньские станки обладают отличной жёсткостью (см. фото в разделе "обрабатывающие центры повышенной жёсткости" на нашем сайте) и точностью.

Производители гибко и быстрого реагируют на нужды заказчиков, но оборудование предлагается не "экспериментальное", а прошедшее апробацию (наши поставщики, фирмы-производители существуют с 60~70-х годов, имеют опыт поставок оборудования в разные страны мира).

Несмотря на то что на сайтах производителей часто даются только краткие характеристики и не указаны все возможные опции, известные нам как поставщикам, наши технико-коммерческие предложения, как правило, точно соответствуют ТЗ, а технические характеристики станков, с учётом опций, отвечают самым разнообразным  требованиям заказчиков.





M-15-micro-machining2


M-15-micro-machining

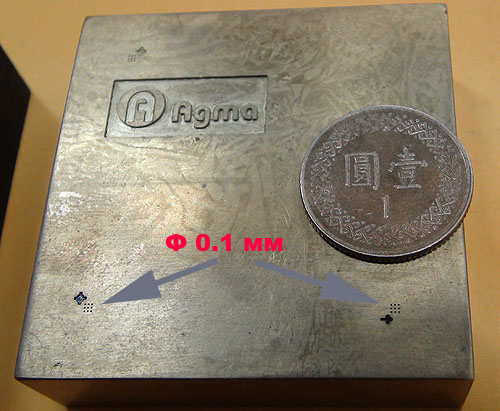

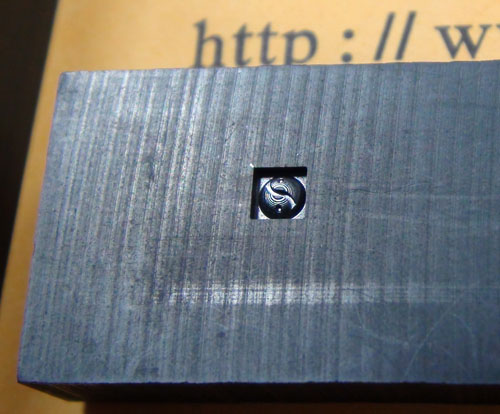

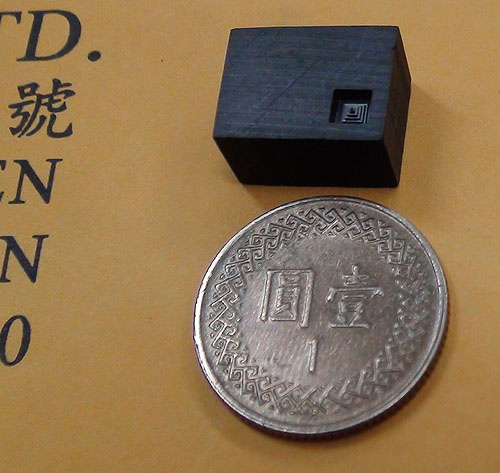

Фотографии микро-изделий, выполненных на M-15. Фотографии сделаны нашими специалистами во время стажировки на предприятии-изготовителе на Тайване.


ВНИМАНИЮ НАЧАЛЬНИКОВ ОТДЕЛОВ СНАБЖЕНИЯ!

НАГЛЯДНЫЕ ПРИМЕРЫ-ЗАДАЧИ (ПРИВЕДЕНЫ В ПОРЯДКЕ ВОЗРАСТАНИЯ СЛОЖНОСТИ)

ЗА ОДНИ И ТЕ ЖЕ ДЕНЬГИ ВЫ МОЖЕТЕ ПРИОБРЕСТИ (ПРИМЕР 1):

"Учебный" европейский станок, со станиной в виде
"школьной парты", с простейшим морально устаревшим ЧПУ (Heidenhain TNC-320):

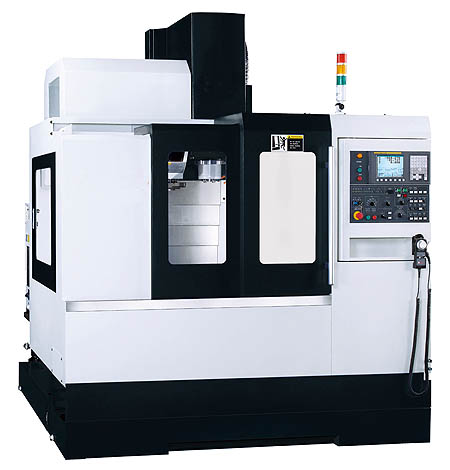

От нашей фирмы - тайваньский станок высокого уровня, промышленного назначения, с современным ЧПУ (FANUC 0i-MD), со станиной и всеми несущими частями отлитыми из мелкодисперсного чугуна Meehanite:

ТЕНДЕР - УБЫТОК СТРАНЕ!
EDMT-VMC

Стоимость станков - одинаковая. Станок слева недавно выиграл тендер на крупном предприятии.



Найдите 5 отличий и напишите нам.



ЗА ОДНИ И ТЕ ЖЕ ДЕНЬГИ ВЫ МОЖЕТЕ ПРИОБРЕСТИ (ПРИМЕР 2):

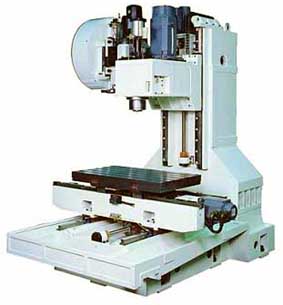

Отличный европейский станок
(станок показан без ограждения):

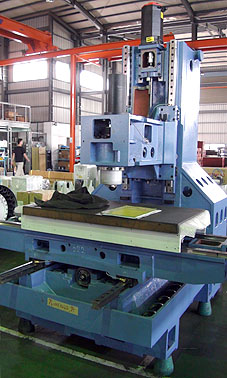

От нашей фирмы - как минимум два аналогичных станка тайваньского производства
(показаны без ограждения):

EDMT-Без-ограждения
EDMT-Без-ограждения

Стоимость одного станка слева и двух станков справа - одинаковая.


Найдите 5 отличий и напишите нам.


Подсказки по фотографиям справа:

Станки на фотографиях справа показаны без магазинов инструмента.

В базовой комплектации устанавливается магазин
на 16 инструментов без манипулятора.
Опция (для данного станка) - магазин на 24 инструмента
с манипулятором. На более мощные станки - магазин на 32 инструмента с манипулятором.
Прецизионные линейные направляющие (пр-ва Швейцарии / Германии) на роликовых элементах качения обеспечивают высокую грузоподъёмность стола, высокую скорость быстрого хода и высокую точность позиционирования.
Предварительно нагруженные высокоточные малошумящие (шум на 5-7 dB меньше, чем у обычных) мощные шариковые винты класса С3 диаметром 50мм, винты с удлиненными двойными гайками, обеспечивают высокую точность позиционирования. Мощные моторы осей, напрямую соединенные с шариковыми винтами, максимизируют вращающий момент.
Система подачи СОЖ через шпиндель (опция, 20 bar) осуществляется через надежную вращающуюся муфту, без трения скольжения.
Европейские и японские надёжные дорогостоящие комплектующие основных и вспомогательных систем. Система управления "FANUC".
Spindle
Жесткий шпиндель 7,5кВт в непрерывном режиме (11кВт 30 мин). Постоянно охлаждается при помощи компрессорной жидкостной (масляной) системы охлаждения, входящей в базовую комплектацию. Спиральные канавки на гильзе шпинделя и масляная система охлаждения шпинделя обеспечивают высокую точность на протяжении длительного времени благодаря эффективному удалению тепла при высоких скоростях вращения.

На более мощных станках - мощность привода шпинделя 15кВт в непрерывном режиме (18.5кВт 30 мин, момент 334 Н*м ). Опция - шпиндель с моментом 445 Н*м.

Тщательность сборки и предпродажного тестирования.
Жесткость конструкции: усиленная колонна с пересекающимися ребрами гарантирует устойчивость при высоких скоростях шпинделя. Конструкция станка рассчитана методом конечных элементов. Пирамидальная ребристая несущая ферма и широкая станина гарантируют высокую точность обработки. Данная конструкция обеспечивает механическую и температурную стабильность, повышает устойчивость к температурным деформациям, а также гашение вибраций при высокоскоростной обработке.
Противовес оси Z обеспечивает плавность вертикального перемещения головки шпинделя.

Приобретя у нас высококачественное тайваньское оборудование (два тайваньских станка вместо одного европейского),
Вы сможете перевыполнить производственную программу, выпустив как минимум в два раза больше деталей,
чем предполагалось ранее на одном дорогом европейском станке:


Детали, изготовленные на европейском станке

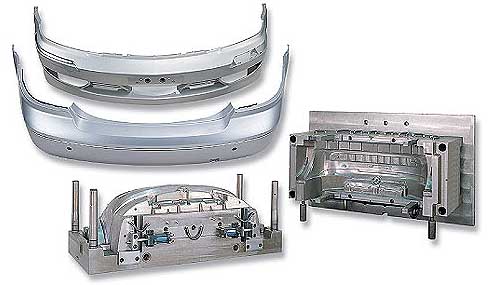

Детали, изготовленные на предлагаемом тайваньском оборудовании

Для ознакомления с уровнем тайваньской техники приглашаем прокатиться на тайваньском лифте:
Тайвань лифт
Нажмите на фотографию выше для просмотра видео


и проехаться по тайваньской железной дороге:
Тайвань скоростной поезд
Нажмите на фотографию выше для просмотра видео

Вид из Тайпей 101
... напишите нам в любом случае.
