Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный
представитель SFY в России и странах СНГ.

ПРЕДЛАГАЕТСЯ ТРИ ВАРИАНТА 5-ТИ ОСЕВЫХ ВЕРТИКАЛЬНЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРОВ SFY:

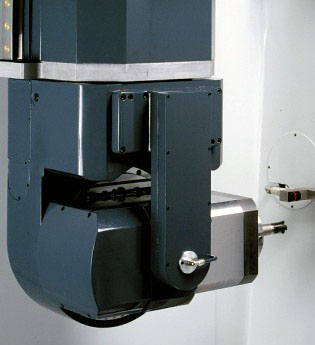

1). ПОРТАЛЬНЫЕ С НАКЛОННО-ПОВОРОТНЫМ ШПИНДЕЛЕМ. НА ФОТО СЛЕВА ПОКАЗАНА
ГОЛОВКА СТАНКА - ЖЁСТКАЯ,
СИММЕТРИЧНАЯ КОНСТРУКЦИЯ ГОЛОВКИ.
.



ДЛЯ СРАВНЕНИЯ, СПРАВА - ГОЛОВКА
АНАЛОГИЧНОГО, БОЛЕЕ ДОРОГОГО,
ЕВРОПЕЙСКОГО СТАНКА.

Europe-not-strong-head

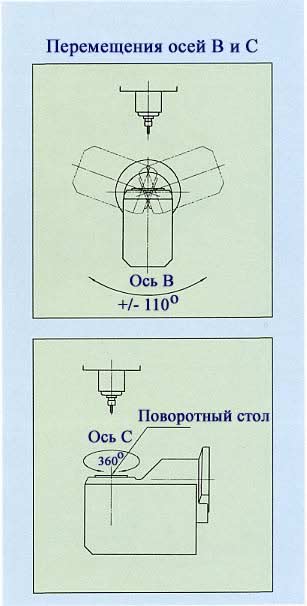

2). ДВУХСТОЕЧНЫЕ СО СЪЁМНЫМ НАКЛОННО-ПОВОРОТНЫМ (ГЛОБУСНЫМ) СТОЛОМ, УСТАНАВЛИВАЕМЫМ НА СТОЛ СТАНКА.
2). ДВУХСТОЕЧНЫЕ СО ВСТРОЕННЫМ НЕСЪЁМНЫМ НАКЛОННО-ПОВОРОТНЫМ (ГЛОБУСНЫМ) СТОЛОМ.

Во всех вариантах управление 4-ой и 5-ой осями - непрерывное, от 5-ти осевой системы ЧПУ.


5-ТИ ОСЕВЫЕ ВЕРТИКАЛЬНЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ  ЦЕНТРЫ С НАКЛОННО-ПОВОРОТНЫМ ШПИНДЕЛЕМ

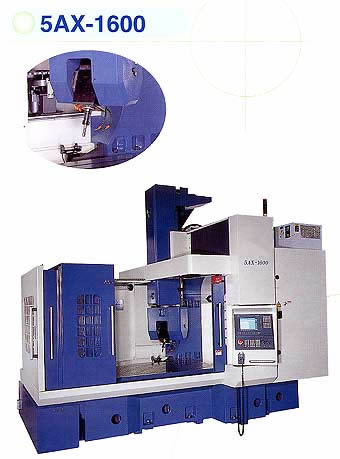

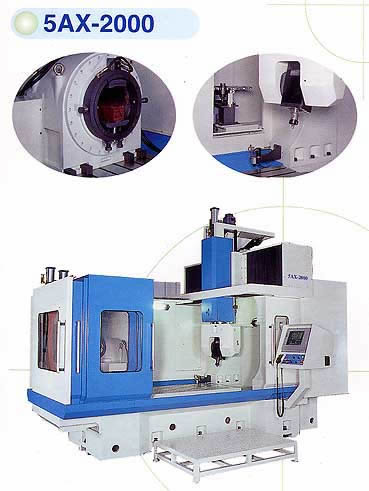

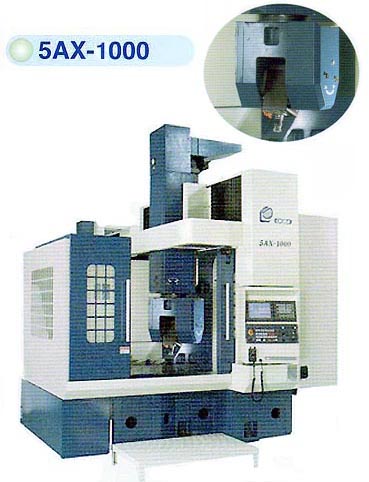

5AX-1000 / 5AX-1600 / 5AX-2000

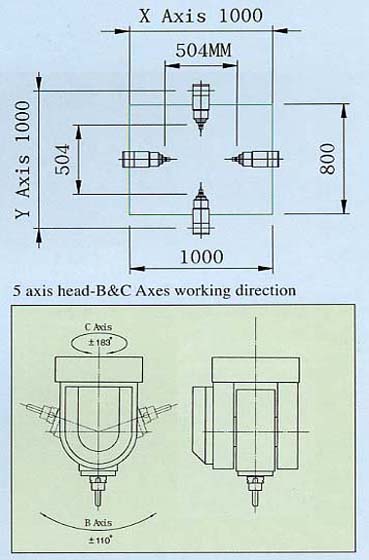

Габариты рабочей зоны 5AX-1000:

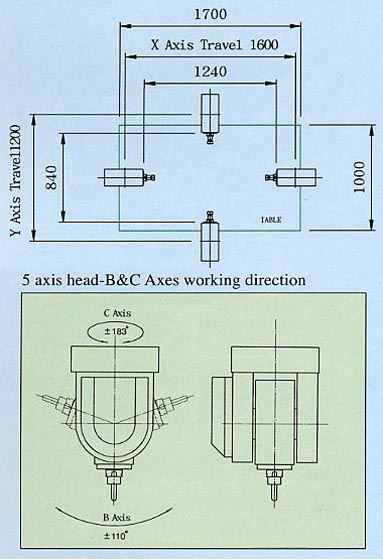

Габариты рабочей зоны 5AX-1600:

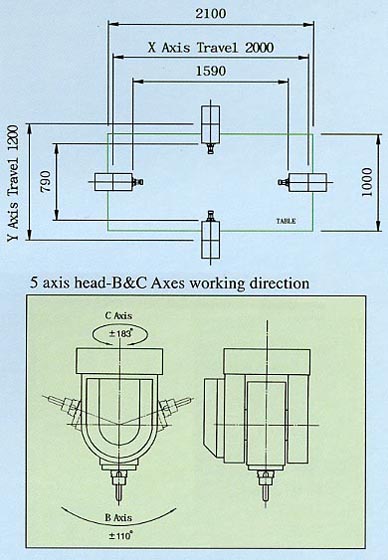

Габариты рабочей зоны 5AX-2000:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель станка
5AX-1000
5AX-1600
5AX-2000
Система управления SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
Перемещения по осям X,Y,Z 1000 x 1000 x 500мм 1600 x 1200 x 600мм 2000 x 1200 x 600мм
Наклон по оси В  + / - 110 градусов + / - 110 градусов + / - 110 градусов
Поворот по оси C  + / - 183 градуса + / - 183 градуса + / - 183 градуса
От торца шпинделя до стола 65 ~ 565 мм 110 ~ 710 мм 110 ~ 710 мм
Расст. от колонны до двери 1120 мм 1250 мм 1250 мм
СТОЛ
Размеры стола 1000 x 800 мм 1700 x 1000 мм 2100 x 1000 мм
Макс. нагрузка на стол 1500 кг 2000 кг 2000 кг
Т-образные пазы
(ширина, количество, шаг)
18 x 7 x 120мм 18 x 8 x 110мм 18 x 8 x 110мм
ШПИНДЕЛЬ
Диапазон частоты вращ. шпинделя (опция) 6,000 - 30,000 об/мин
(0 - 20,000 об/мин)
0 - 20,000 об/мин 0 - 18,000 об/мин
Мощность мотора шпинделя  6 кВт (22 кВт) 22 кВт 24 кВт
Тип зажимного конуса шпинделя (опция) ISO-25 (HSK E-50) HSK A-50 HSK A-63
ПОДАЧИ

Быстрый ход по X, Y, Z (опция) 24000мм/мин (32000мм/мин) 24000 мм/мин 24000 мм/мин
Быстрый ход по B, C 33 / 22 об/мин 25 / 25 об/мин 25 / 25 об/мин
МАГАЗИН ИНСТРУМЕНТА

Тип: без манипулятора 16 мест, в закрытом шкафу 16 мест, в закрытом шкафу 16 мест, в закрытом шкафу
Приводы осей X, Y, Z, B, C АС серво двигатели АС серво двигатели АС серво двигатели
Подводимая мощность 18 кВт 55 кВт 55 кВт
Подводимый воздух 6 кг/см2 6 кг/см2 6 кг/см2
Габариты 3000 x 3000 x 3500 мм 4120 x 3050 x 3890 мм 5020 x 3050 x 3890 мм
Масса нетто  6800 кг 15000 кг 19000 кг
ОПЦИИ
-Оптические линейки на X,Y,Z
-Устройства измерения
-Система охлаждения
-Конвейер винтовой / транспортер для стружки, с корзиной
- Набор патронов, цанг, оснастки, режущего инструмента
-и т.д.
-Шпиндель HSK A-63
-Оптические линейки на X,Y,Z
-Устройства измерения
-Система охлаждения
-Конвейер винтовой / транспортер для стружки, с корзиной
- Набор патронов, цанг, оснастки, режущего инструмента
-и т.д.

-Оптические линейки на X,Y,Z
-Устройства измерения
-Система охлаждения
-Конвейер винтовой / транспортер для стружки, с корзиной
- Набор патронов, цанг, оснастки, режущего инструмента
-и т.д.

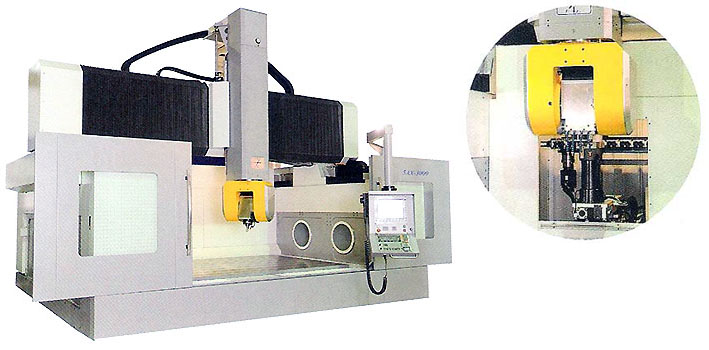

КРУПНОГАБАРИТНЫЕ 5-ТИ ОСЕВЫЕ ВЕРТИКАЛЬНЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
С НАКЛОННО-ПОВОРОТНЫМ ШПИНДЕЛЕМ, С НЕПОДВИЖНЫМ СТОЛОМ

 5AX-3000 / 5AX-4000 / 5AX-5000 / 5AX-6000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
:

Модель станка
5AX-3000
5AX-4000
5AX-5000
5AX-6000
Система управления SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
Перемещения по осям X,Y,Z 3000 x 2000 x 1000мм 3000 x 4000 x 1000мм 3000 x 5000 x 1000мм 3000 x 6000 x 1000мм
Наклон по оси В  + / - 110 градусов + / - 110 градусов + / - 110 градусов + / - 110 градусов
Поворот по оси C  + / - 225 градусов + / - 225 градусов + / - 225 градусов + / - 225 градусов
От торца шпинделя до стола 110 ~ 1100 мм 110 ~ 1100 мм 110 ~ 1100 мм 110 ~ 1100 мм
Расст. между колоннами 3600 мм 3600 мм 3600 мм 3600 мм
СТОЛ

Размеры стола 3000 x 2000 мм 3000 x 4000 мм 3000 x 5000 мм 3000 x 6000 мм
Макс. нагрузка на стол 10000 кгс/м2 10000 кгс/м2 10000 кгс/м2 10000 кгс/м2
Т-образные пазы
(ширина, количество, шаг)
18 x 8 x 250 мм 18 x 16 x 250 мм 18 x 20 x 250 мм 18 x 24 x 250 мм
ШПИНДЕЛЬ

Макс. частота вращения шпинделя 100 ~ 18000 об/мин 100 ~ 18000 об/мин 100 ~ 18000 об/мин 100 ~ 18000 об/мин
Мощность мотора шпинделя  26 кВт 26 кВт 26 кВт 26 кВт
Тип зажимного конуса шпинделя HSK A-63 HSK A-63 HSK A-63 HSK A-63
ПОДАЧИ

Быстрый ход по X, Y, Z 24000 мм/мин 24000 мм/мин 24000 мм/мин 24000 мм/мин
Быстрый ход по B, C 50 об/мин / 60 об/мин 50 об/мин / 60 об/мин 50 об/мин / 60 об/мин 50 об/мин / 60 об/мин
МАГАЗИН ИНСТРУМЕНТА

Тип без манипулятора без манипулятора без манипулятора без манипулятора
Количество гнёзд 32 32 32 32
Приводы осей X, Y, Z, B, C AC серво двигатели AC серво двигатели AC серво двигатели AC серво двигатели
Подводимая мощность 75 кВт 75 кВт 75 кВт 75 кВт
Подводимый воздух 6 кгс/см2 6 кгс/см2 6 кгс/см2 6 кгс/см2
Габариты 5890 х 4840 х 5030 мм 5890 х 6840 х 5030 мм 5890 х 7840 х 5030 мм 5890 х 8840 х 5030 мм
Масса нетто  40000 кг 52000 кг 60000 кг 67000 кг
БАЗОВАЯ КОМПЛЕКТАЦИЯ - Оптические линейки на осях X,Y,Z
- Теплообменник / кондиционер в электрическом шкафу
- Рабочее освещение
- Система подачи СОЖ
- Набор инструментов для монтажа станка
- Система измерения L и D инструмента Renishaw TS-27R
ОПЦИИ
- Автоматический стабилизатор напряжения
- Система охлаждения шпинделя жидкостная
- Система измерения L и D инструмента лазерная
- Конвейер шнековый / транспортер для стружки, с корзиной
- Система масляного тумана
- СОЖ через шпиндель
- Набор патронов, цанг, оснастки, режущего инструмента
- и т.д.

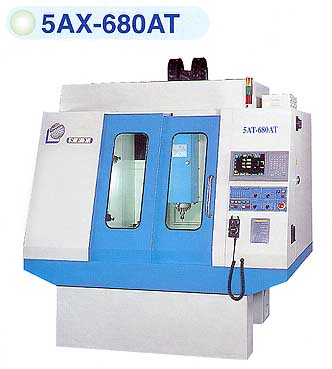

5-ТИ ОСЕВЫЕ ВЕРТИКАЛЬНЫЕ ДВУХСТОЕЧНЫЕ ОБРАБАТЫВАЮЩИЕ  ЦЕНТРЫ
СО СЪЁМНЫМ НАКЛОННО-ПОВОРОТНЫМ (ГЛОБУСНЫМ) СТОЛОМ, УСТАНАВЛИВАЕМЫМ НА СТОЛ СТАНКА

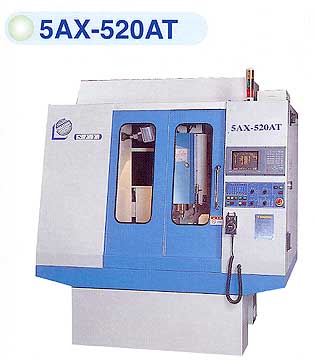

5AX-520AT / 5AX-680AT /  HA5AX-3



ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ХАРАКТЕРИСТИКИ ПОВОРОТНОГО СТОЛА СТАНКОВ 5AX-520AT и 5AX-680AT
Модель станка
5AX-520AT
5AX-680AT
Система управления SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
Перемещения по осям X,Y,Z 500 x 400 x 220мм 600 x 500 x 370мм
От торца шпинделя до стола 125 ~ 345мм 130 ~ 500 мм
СТОЛ
Размеры стола XY 580 x 430 мм 680 x 530 мм
Макс. нагрузка на стол 300 кг 300 кг
Т-образные пазы  16 мм х 4 х 100 мм 16 мм х 5 х 100 мм
ШПИНДЕЛЬ
Диапазон частоты вращ. шпинделя 3,000 ~ 25,000 об/мин 3,000 ~ 25,000 об/мин
Мощность мотора шпинделя 3 кВт 6.4 кВт
Тип зажимного конуса шпинделя ISO 25 HSK E-40
ПОДАЧИ

Быстрый ход по X, Y, Z 20000 мм/мин 20000 мм/мин
МАГАЗИН ИНСТРУМЕНТА

Тип: без манипулятора 16 мест, в закрытом шкафу 16 мест, в закрытом шкафу
Приводы осей X,Y,Z,B,C АС серво двигатели АС серво двигатели
Подводимая мощность 7 кВт 10 кВт
Подводимый воздух 6 кг/см2 6 кг/см2
Габариты 1780 x 1460 x 2040 мм 1990 x 1600 x 2450 мм
Масса нетто  1900 кг 3200 кг
ОПЦИИ
-Патроны, цанги
-Стабилизатор напряжения
-Система автоматического
 измерения инструмента и т.д.


Модель стола
S5A085A
Диаметр 85 мм
Максимальный диаметр, зажимаемый в 3-х кулачковом патроне 70 мм
Максимальный диаметр заготовки 120 мм
Высота центра (вертикальное положение) 120 мм
Высота центра (горизонтальное положение) 157 мм
Точность индексирования +/- 10 "
Повторяемость +/- 2 "
Макс. нагрузка на стол
(в горизонтальном положении)
15 кг
Серво мотор

АС Серво мотор
Передаточное отношение Поворот 1:90
Наклон 1:120
Частота вращения стола Поворот 33 об/мин
Наклон 25 об/мин
Минимальное вводимое значение 0.001 градуса
Угол наклона +/- 100 градусов

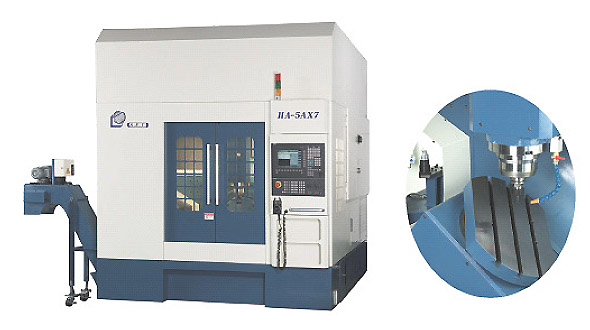

5-ТИ ОСЕВЫЕ ВЕРТИКАЛЬНЫЕ ДВУХСТОЕЧНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
СО ВСТРОЕННЫМ НАКЛОННО-ПОВОРОТНЫМ (ГЛОБУСНЫМ) СТОЛОМ


(НАЖМИТЕ НА ССЫЛКИ НИЖЕ ДЛЯ ОЗНАКОМЛЕНИЯ С ХАРАКТЕРИСТИКАМИ СТАНКОВ СО ВСТРОЕННЫМ ГЛОБУСНЫМ СТОЛОМ)

 |  HA-5AX7A |  HA-5AX7B |

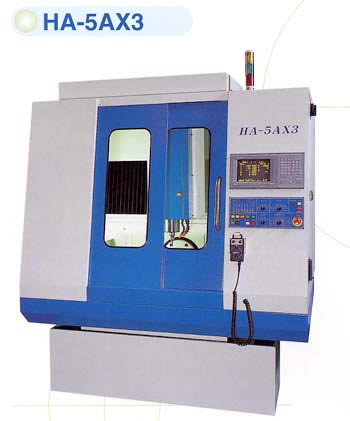

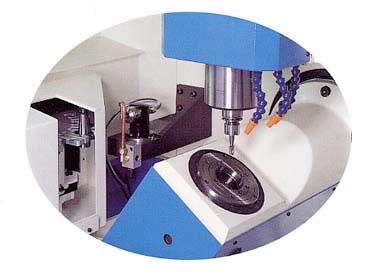

5-ТИ ОСЕВЫЕ
ВЕРТИКАЛЬНЫЕ ДВУХСТОЕЧНЫЕ
ОБРАБАТЫВАЮЩИЕ
ЦЕНТРЫ ДЛЯ МИНИАТЮРНЫХ ДЕТАЛЕЙ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель станка
HA5AX-3
Система управления SINUMERIK 840D 5 AXIS
FANUC 18i-MB5
MITSUBISHI FCA530MR
Перемещения по осям X,Y,Z 300 x 200 x 200мм
Наклон по оси В  + / - 110 градусов
Поворот по оси C  + / - 360 градусов
От торца шпинделя до стола -30 ~ 170 мм
Расст. от колонны до двери
СТОЛ
Размеры стола Диаметр 125 мм
Макс. нагрузка на стол 50 кг
Т-образные пазы


ШПИНДЕЛЬ
Диапазон частоты вращ. шпинделя 3,000 - 25,000 об/мин
Мощность мотора шпинделя 3 кВт
Тип зажимного конуса шпинделя ISO 25
ПОДАЧИ

Быстрый ход по X, Y, Z 20000 мм/мин
Быстрый ход по B, C 25 / 25 об/мин
МАГАЗИН ИНСТРУМЕНТА

Тип: без манипулятора 16 мест, в закрытом шкафу
Приводы осей X, Y, Z, B, C АС серво двигатели
Подводимая мощность 9 кВт
Подводимый воздух 6 кг/см2
Габариты 1700 x 1760 x 2000 мм
Масса нетто  2000 кг
ОПЦИИ
-Патроны ISO25, цанги ER20
-Стабилизатор напряжения
-Система автоматического
 измерения инструмента
-и т.д.

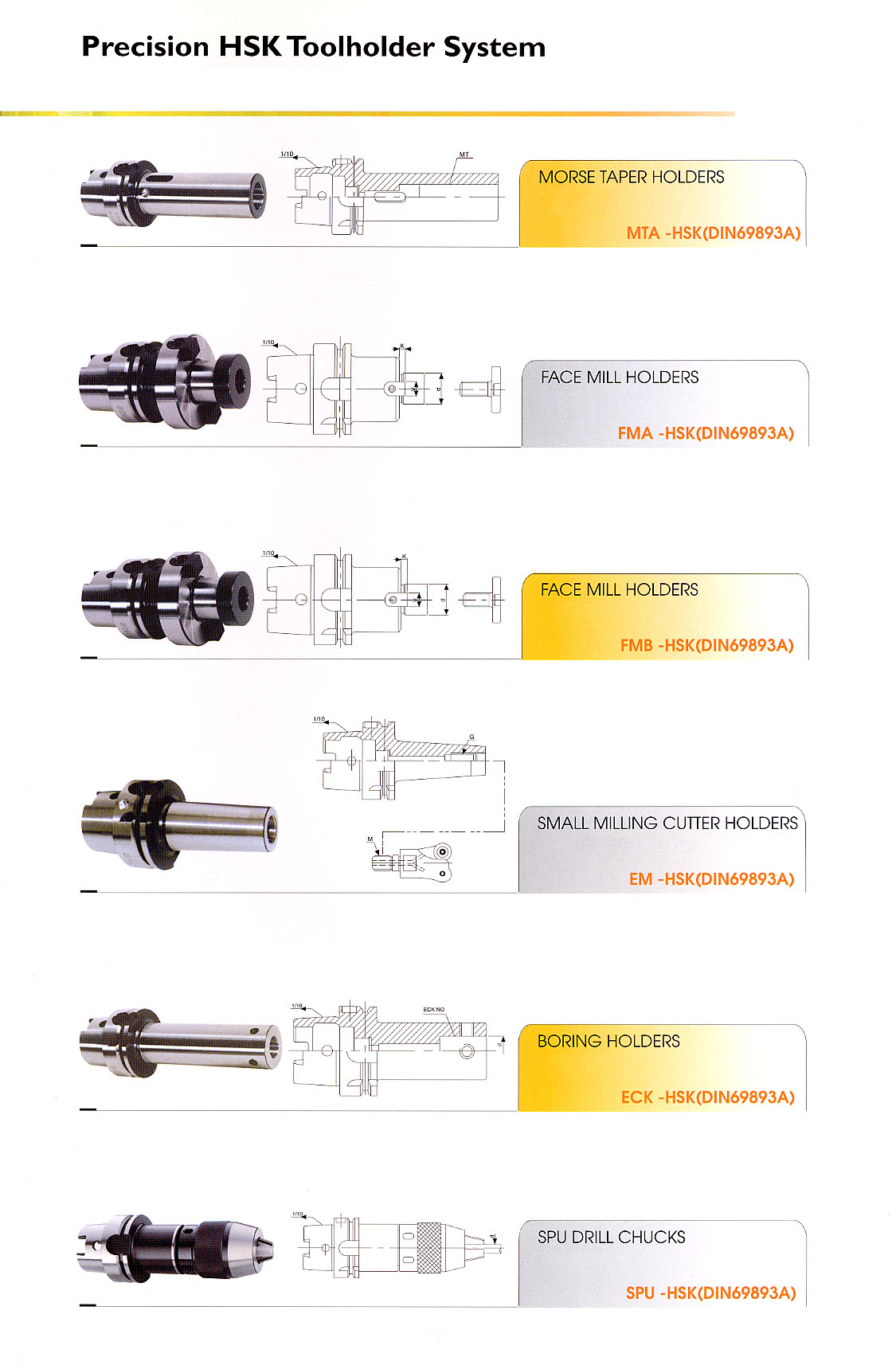

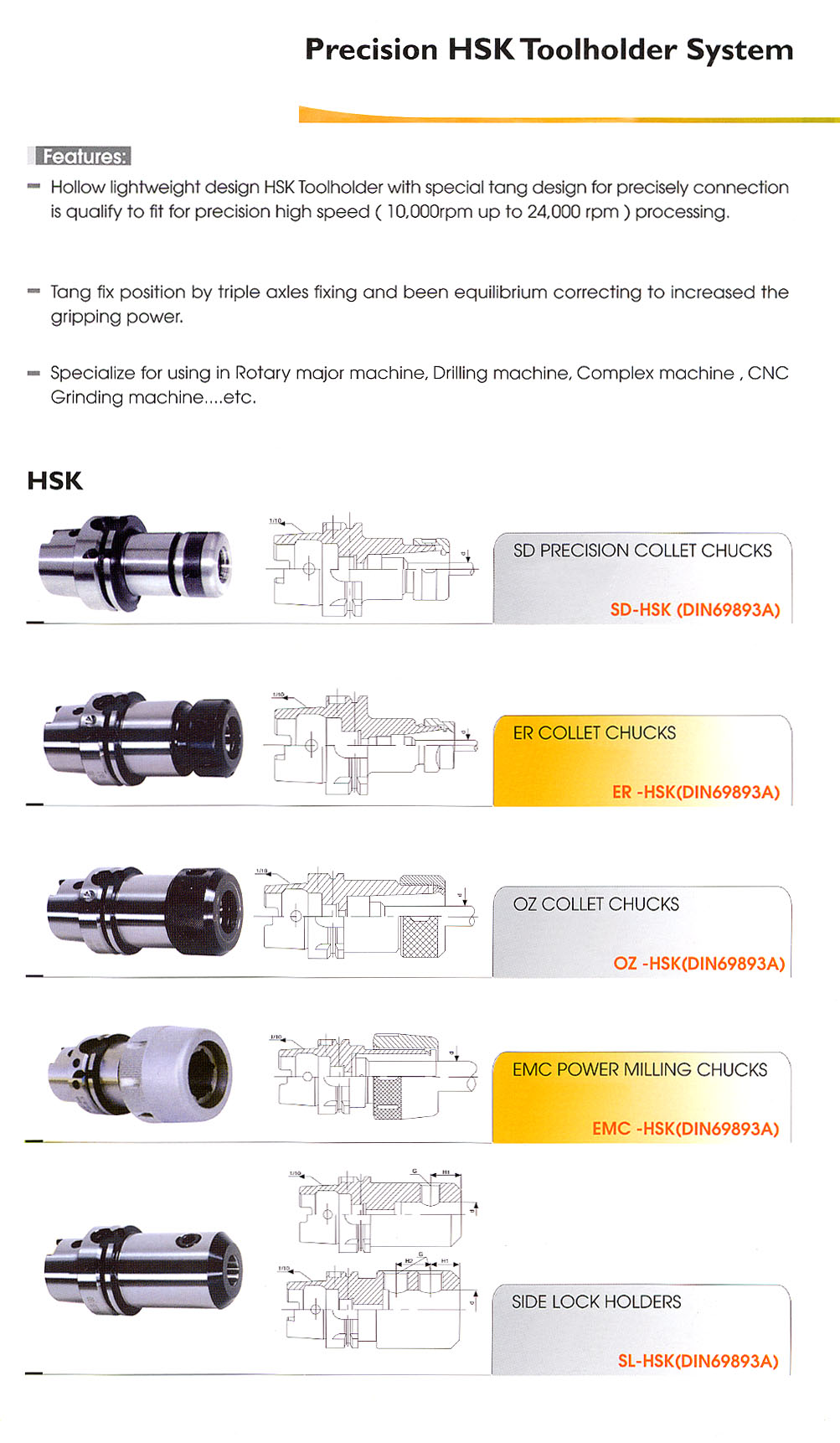

ОСНАСТКА HSK

ДЕМОНСТРАЦИОННЫЕ ВИДЕО ФАЙЛЫ ПО ПРЕДЛАГАЕМЫМ 5-ТИ ОСЕВЫМ СТАНКАМ:

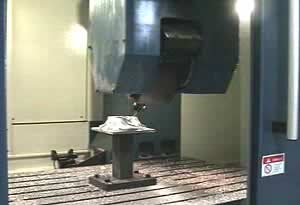

Обработка с наклонно-поворотным шпинделем
5-AX-1.avi (0.5МВ)

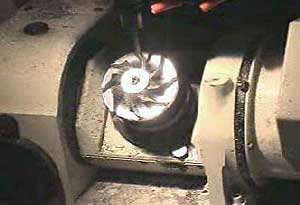

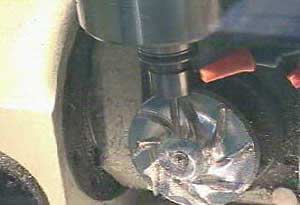

Обработка с глобусным столом
5-AX-2-1.avi (1.7MB)
Обработка с глобусным столом
5-AX-2-2.avi (1.3MB)

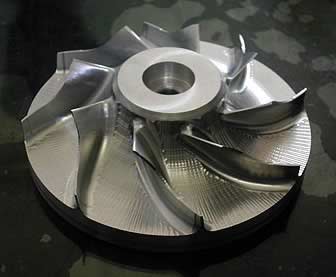

Готовое изделие


ПРЕИМУЩЕСТВА КОНСТРУКЦИИ СТАНКОВ:

- Компоновка всех станков SFY- двухстоечная, аналогичная компоновке больших портальных обрабатывающих центров, гарантирует высокую устойчивость головки шпинделя. Все главные части машин, в том числе жесткая симметричная станина и несущие элементы, выполнены из высококачественного чугуна Meehanite. Станки хорошо сбалансированы, противостоят прогибам под нагрузкой благодаря компьютерному дизайну конструкции.
- Высокая скорость вращения шпинделя позволяет получать высококачественную поверхность, что экономит время на доводочные операции.
- Применение дорогостоящих комплектующих, таких как шариковые винтовые пары, линейные направляющие качения от известных производителей и других компонентов для сборки станков, импортируемых из Европы (Германии, Швейцарии, и других стран),
а также 5-ти осевых систем управления только от лучших производителей (Fanuc, Mitsubishi, Siemens), с опциями большого объема памяти, Ethernet, гарантирует надежность, совместимость с любыми CAD/CAM системами и высокую плавность обработки.
- Шариковые винтовые пары собраны с предварительным натягом. Прямой привод от АС сервомоторов на шариковые винты устраняет люфты в приводах осей и обеспечивает точное позиционирование. Все станки настраиваются системой Renishaw, выполняется лазерная коррекция хода, и другие тесты, что обеспечивает высокую точность позиционирования и повторяемость.
- Станки SFY сочетает в себе высокое качество, надежность, производительность и удобство эксплуатации.

О ФИРМЕ-ПРОИЗВОДИТЕЛЕ:

Компания SFY, основанная в сентябре 1996, унаследовав традиционные методы работы своих предшественников и объединив их
с новыми методами, независимо разработала и изготовила весь ряд высокоскоростных гравировальных станков серий AEM и СЕМ. Экспортируя во внешний рынок и продавая машины на Tайване, компания уверенно движется в семейство крупных промышленных производителей машин с ЧПУ.

Станки SFY успешно применяются:

1. В отраслях промышленности, где обрабатываются стальные высокоточные пресс-формы малых размеров (форма сотового телефона, форма корпуса окуляра, форма автомобильного шатуна, форма для литья под давлением, экструзии, прессования).

2. В обувной промышленности (форма подошвы обуви, микроформа).

3. В отраслях промышленности точной механической обработки (скульптурное гравирование, гравирование поверхности разделения, гравирование образца, точные модели, точное сверление, обработка циферблата часов, корпуса часов, форма застежки-молнии, форма горячей штамповки, форма электрода, гравирование рисунков, букв, рельефов значков и ювелирных изделий, и т.д.)
В начале 1998, отвечая на высокий спрос на станки, способные выполнять бесшовный ход по 5 осям одновременно, со стороны различных отраслей промышленности, требующих точной механической обработки, фирма SFY начала проектировать центр 3-D механической обработки в 5-ти осях. В феврале 1999, SFY успешно сконструировала 5-ти осевые обрабатывающие центры ХА-5AX1,
и поставила их на известное тайваньское предприятие-производитель форм для автомобильных шин. Далее фирма SFY преуспела
в развитии 5-ти осевых моделей, и начала реализовывать эти станки в странах Европы и Азии для точных отраслей авиационной промышленности, приборостроения, изготовителей часов, и т.д.

В начале 1999, по требованиям зарубежных дистрибьюторов, SFY начала разрабатывать станки для обработки на высокой скорости.
В мае 1999 успешно построены и поставлены зарубежным фабрикам для обработки пресс-форм первые высокоскоростные обрабатывающие центры HSC-680, затем HSC-1280. В начале 2001, благодаря спросу от многих фабрик обработки пресс-форм и по запросам внутренних отраслей промышленности, SFY разработала обрабатывающий центр HSC-910 - это лучшая модель для механической обработки на высокой скорости вместо традиционной обработки.

В течение этих лет, персонал SFY предпринимает непрерывные усилия в исследованиях в области конструирования обрабатывающих центров, модернизирует оборудование, согласовывая действия с требованиями различных отраслей промышленности и делает все самое лучшее, чтобы предложить потребителям лучшее обслуживание на долгое время.
