ТОКАРНО-КАРУСЕЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ YOUNG TECH

YVL-2016-3
YVL-2016 Structure
YVL-2016M

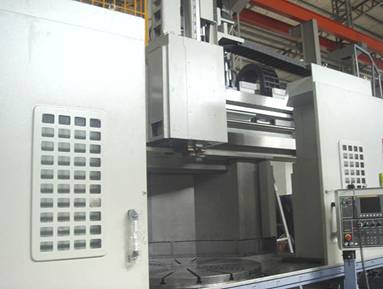

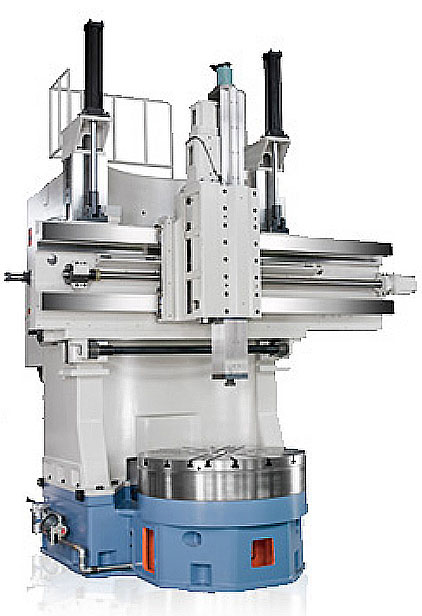

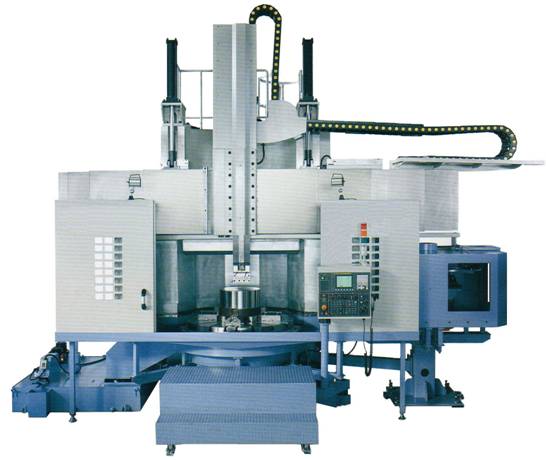

Структура станка

Технические характеристики:

YVL-1612M

YVL-2016M

Максимальный диаметр устанавливаемой заготовки, мм 1600 2000
Максимальный обрабатываемый наружный диаметр, мм 1600 2000
Максимальная высота обработки, мм 1150 1600
Горизонтальное перемещение головки по оси X, мм - 820 ~ +1000 - 1020 ~ +1220
Перемещение головки вертикальное по оси Z, мм 900 900
Расстояние от держателя инструмента до поверхности стола, мм 0~1205 0~1605
Диаметр планшайбы, мм 1250 1600
Частота вращения планшайбы, об/мин 34 ~ 312 1 ~ 256
Максимальный момент на планшайбе,Н*м 12400 18400
Количество независимых кулачков на планшайбе, шт. 4 4
Максимальный момент, передаваемый одним кулачком, кгс*м 18,5 18,5
Масса одного кулачка, кг 26 26
Перемещение траверсы, мм 500, 3 позиции 750, 4 позиции
Сечение шпиндельной головки, мм 240 x 240 240 x 240
Максимальная нагрузка на планшайбу, кг 8000 10000
Диапазон частоты вращения шпинделя нижней ступени, об/мин 34 ~ 103 1 ~ 64
Диапазон скоростей вращения шпинделя верхней ступени, об/мин 104 ~ 312 65 ~ 256
Мощность главного привода (непрерывно / 30 мин), кВт 37/45 45/55
Количество ступеней частот вращения 2 2
Емкость магазина инструмента, позиций 12
(6 фрезерных + 5 токарных +1)
24
(12 фрезерных + 12 токарных)
Тип хвостовика BT50 BT50
Сечение инструмента, мм 25, 32, 40 25, 32, 40
Максимальная масса инструмента, кг 50 50
Максимальная нагрузка на магазин, кг 360 360
Время смены инструмента, с 30 30
С-ось для приводного инструмента FANUC ALPHA 15i
(15/18.5 кВт)
FANUC ALPHA 15i
(15/18.5 кВт)
CF-ось FANUC ALPHA 30i (7кВт) FANUC ALPHA 30i (7кВт)
Быстрый ход по осям X, Z, м/мин 10 / 10 10 / 10
Рабочий ход, мм/об 0.001 ~ 50 0.001 ~ 50
Ручная подача, мм/мин 0 ~ 1260 0 ~ 1260
Превышение скорости подачи, % 0 ~ 150 0 ~ 150
Мощность АС серво приводов осей X, Z, кВт 7 / 7 7 / 7
Точность позиционирования по осям X, Z, мм +/- 0,005 +/- 0,005
Точность позиционирования на 500 мм, мм +/- 0,007 +/- 0,007
Занимаемая площадь, мм 6230 x 4875 6940 x 5200
Максимальная высота, мм 5078 6100
Масса нетто, кг 22000 29500

Базовая комплектация:

- ЧПУ FANUC 0i-TD 8.4''/ 31i-TB (самообучение при ручной обработке первой детали, диалоговый ввод циклов и параметров обработки, встроенные циклы, в том числе глубокого сверления и нарезания резьбы, системный интерфейс на русском);
- Трехмерное моделирование процесса обработки;
- Дистанционный пульт для ручной наладки;
- Гидростанция;
- Система подачи СОЖ;
- Система автоматической смазки;
- Сигнальная трёхцветная лампа;
- Кондиционер в электрошкафу;
-Транспортер для стружки;
- Система охлаждения редукторов главного и фрезерного шпинделей;
- Система охлаждения СОЖ;
- Трансформатор 100 кВт / 380В / 3 фазы;
- Маслоотделитель;
- Датчик размерной привязки инструмента (для автоматического измерения вылета инструмента по осям) ;
- Оптические линейки HEIDENHAIN на осях X, Z;
- Система прокачки СОЖ через держатель инструмента;
- Система смыва стружки с основания;
- Счётчик деталей FANUC;
- Датчик уровня СОЖ;
- Система измерения инструмента;
- Электрическая и механическая части станка соответствуют стандарту CE.

- Все несущие части станка (станина, колонны, основание, стол, траверса, – отлиты из мелкодисперсного высококачественного чугуна Meehanite и подвергнуты отпуску;
- Двигатель шпинделя – высокомоментный мощный двигатель FANUC, привод осуществляется через 2-х скоростную планетарную передачу;
- Направляющие осей X и Z – коробчатые направляющие скольжения. Термообработаны, покрыты TURCITE-B для снижения трения;
- Планшайба с четырьмя независимыми кулачками, позволяет закреплять детали тел вращения, а также корпусные детали, снаружи и изнутри;
- Подшипники планшайбы - конический роликовый подшипник и упорный роликовый подшипник.


Магазин инструмента:

Ячеистая жёсткая структура:

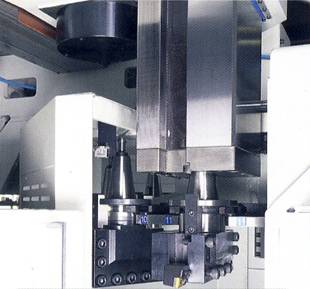

YVL-2016M-004 магазин инструмента
Автоматический магазин инструмента на 24 гнезда
(12 токарных + 12 фрезерных).
Защищён автоматической дверью от стружки.
Привод серво мотором. Двунаправленный произвольный выбор.
YVL-2016M-005 ячеистая структура несущих элементов
Ячеистая жёсткая структура литья всех несущих элементов – станины, колонн, траверсы:

Устройство планшайбы:

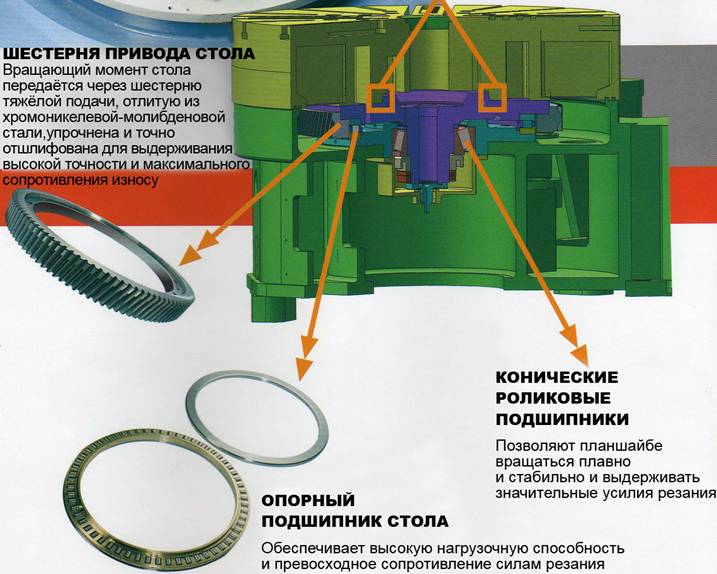

YVL-2016M-007 устройство планшайбы токарно-карусельного станка

Устройство главного привода:

Устройство шпиндельного узла:

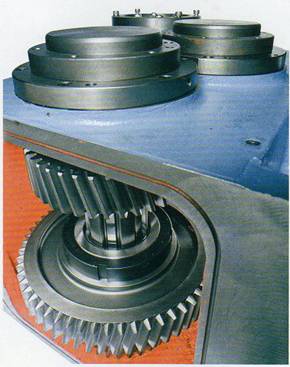

YVL-2016M-008 конструкция главного привода токарно-карусельного станка
Конструкция главного привода – 2-х скоростной
планетарный редуктор с отдельной системой смазки.
Cкорости переключаются электромагнитным клапаном.

YVL-2016M-009 конструкция шпиндельного узла токарно-карусельного станка

На каждой направляющей установлены
три гидравлических тормоза.

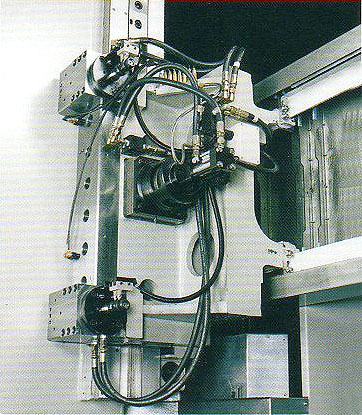

Конструкция траверсы:

Гидравлическая станция:

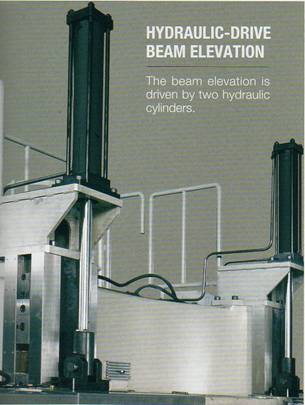

YVL-2016M-010 конструкция траверсы токарно-карусельного станка
В конструкции траверсы применены два
гидравлических цилиндра управления
YVL-2016M-015 гидравлическая станция
Кондиционер шкафа электрооборудования:
YVL-2016M-016 кондиционер электрошкафа
Система охлаждения шпинделя:
Система охлаждения СОЖ:
YVL-2016M-017 холодильник для шпинделя
YVL-2016M-021 холодильник для СОЖ
CF-ось:

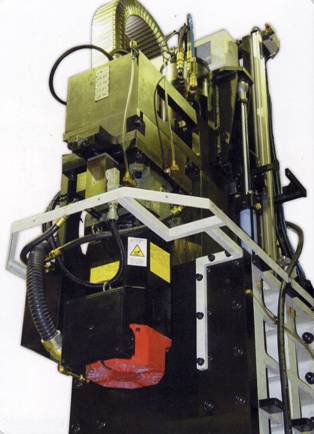

С-ось для приводного инструмента:

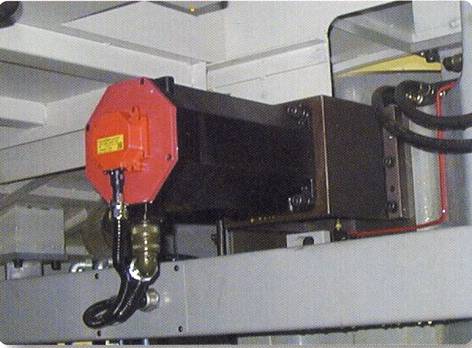

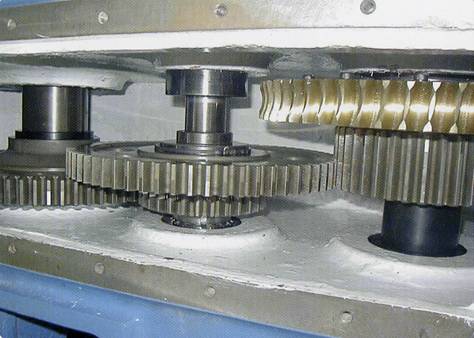

YVL-2016M-023 CF-ось токарно-карусельного станка

YVL-2016M-024 CF-ось токарно-карусельного станка
YVL-2016M-022 С-ось для приводного инструмента токарно-карусельного станка

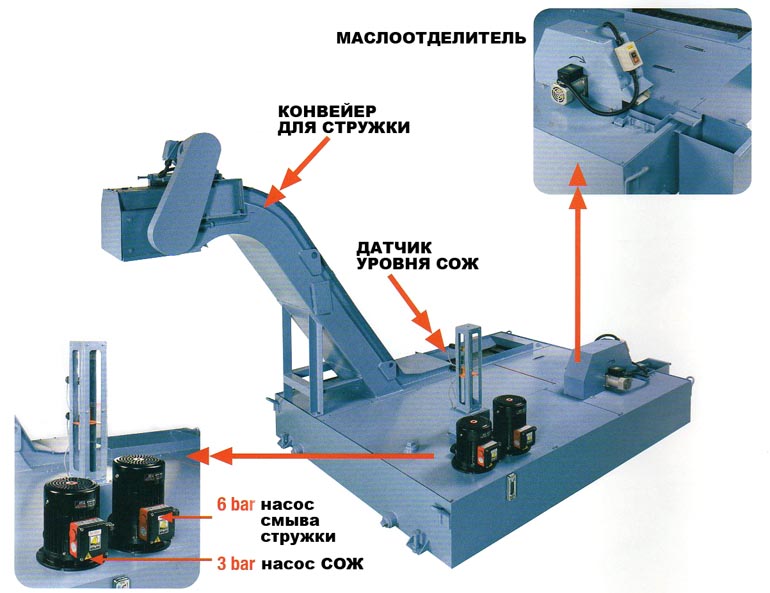

Маслоотделитель токарно-карусельного станка Young Tech

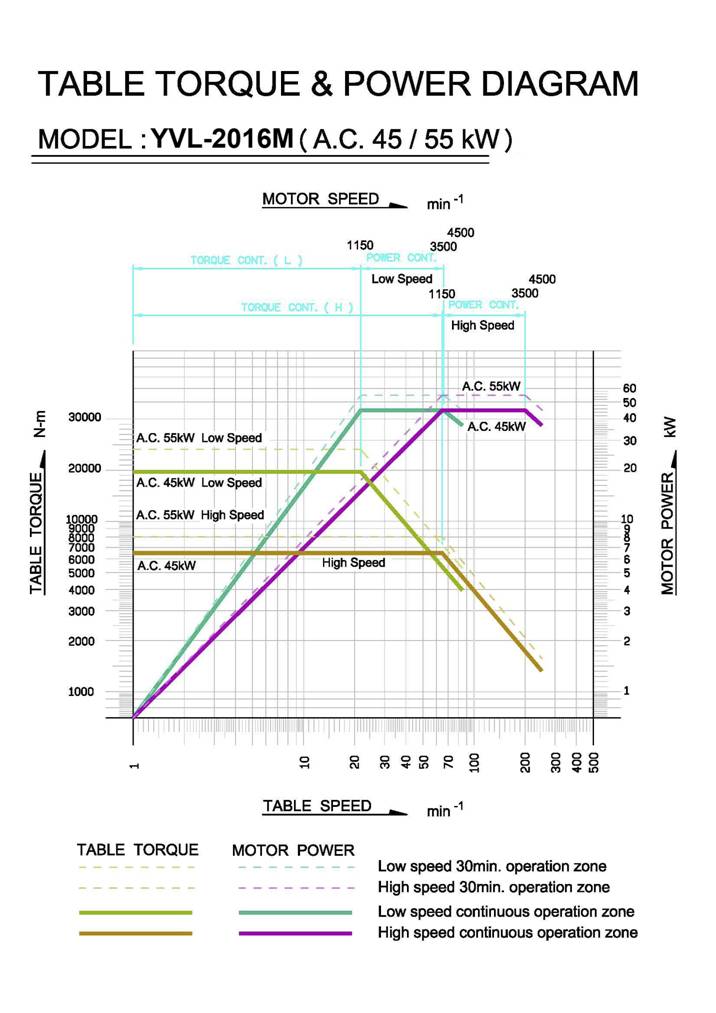

Моментно-мощностные характеристики привода стола:
YVL-2016 Моментно-мощностные характеристики

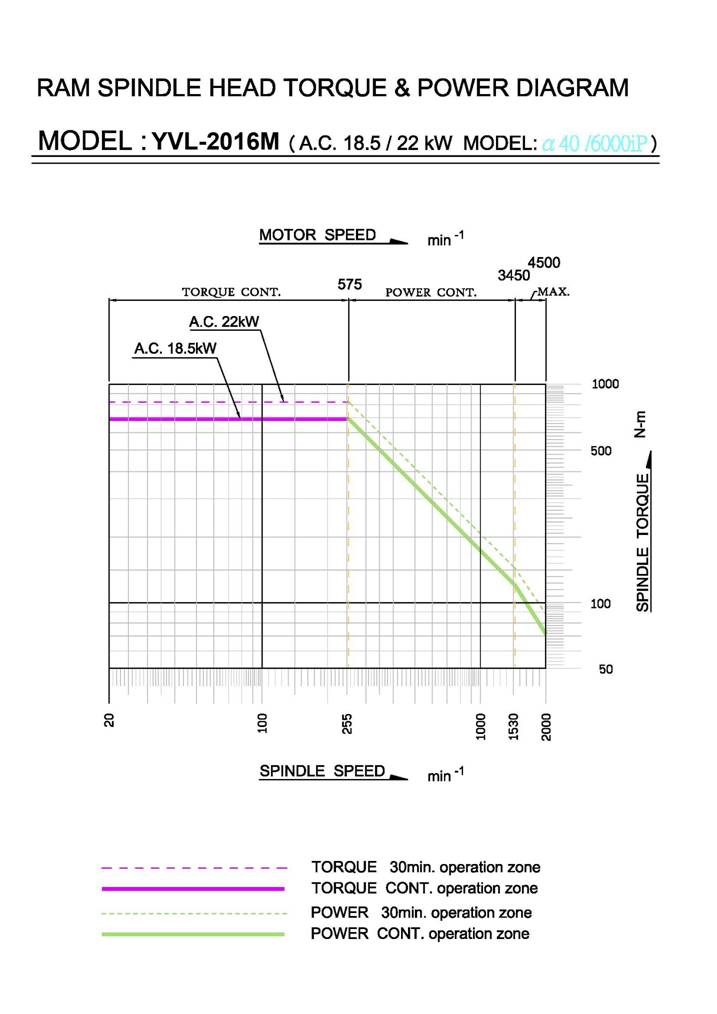

Моментно-мощностные характеристики привода шпинделя:
Моментно-мощностные характеристики

Планшайба, кулачки:

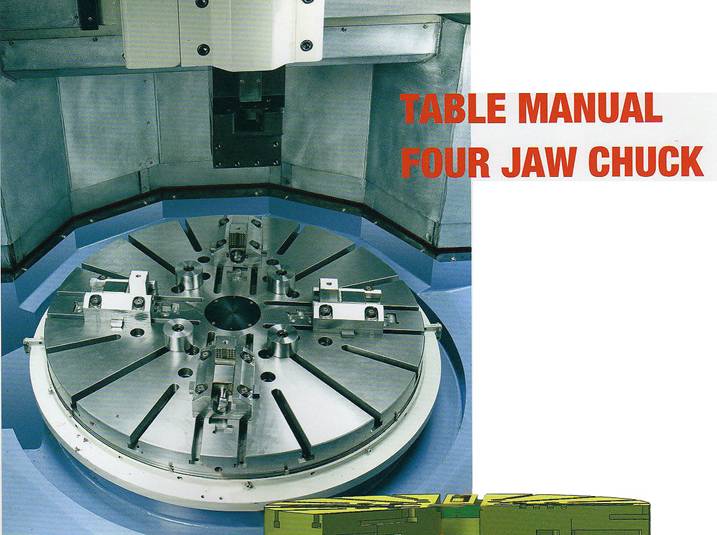

YVL-2016M-013 планшайба токарно-карусельного станка

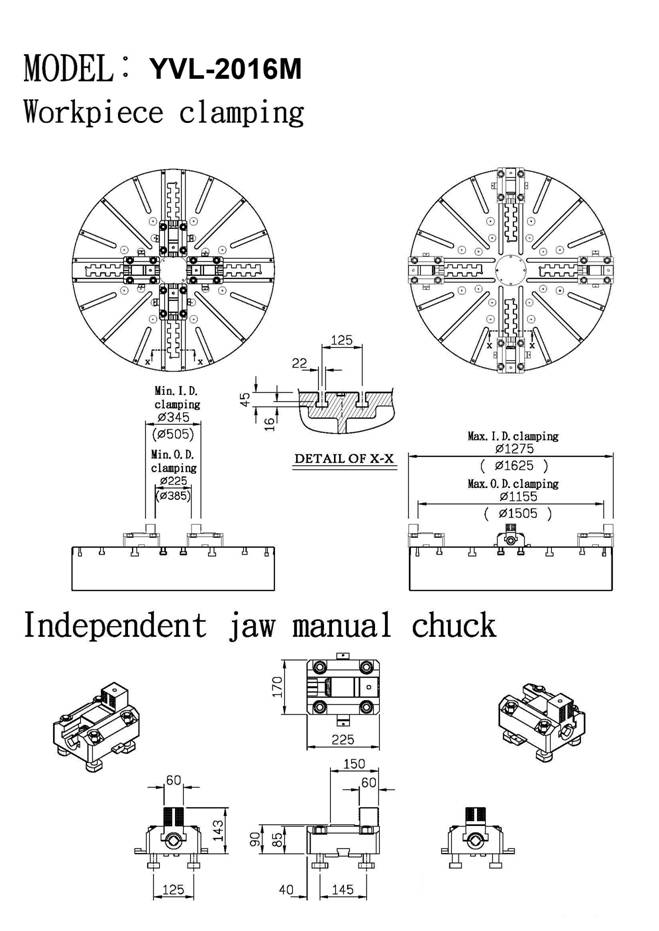

YVL-2016M-014 планшайба кулачки

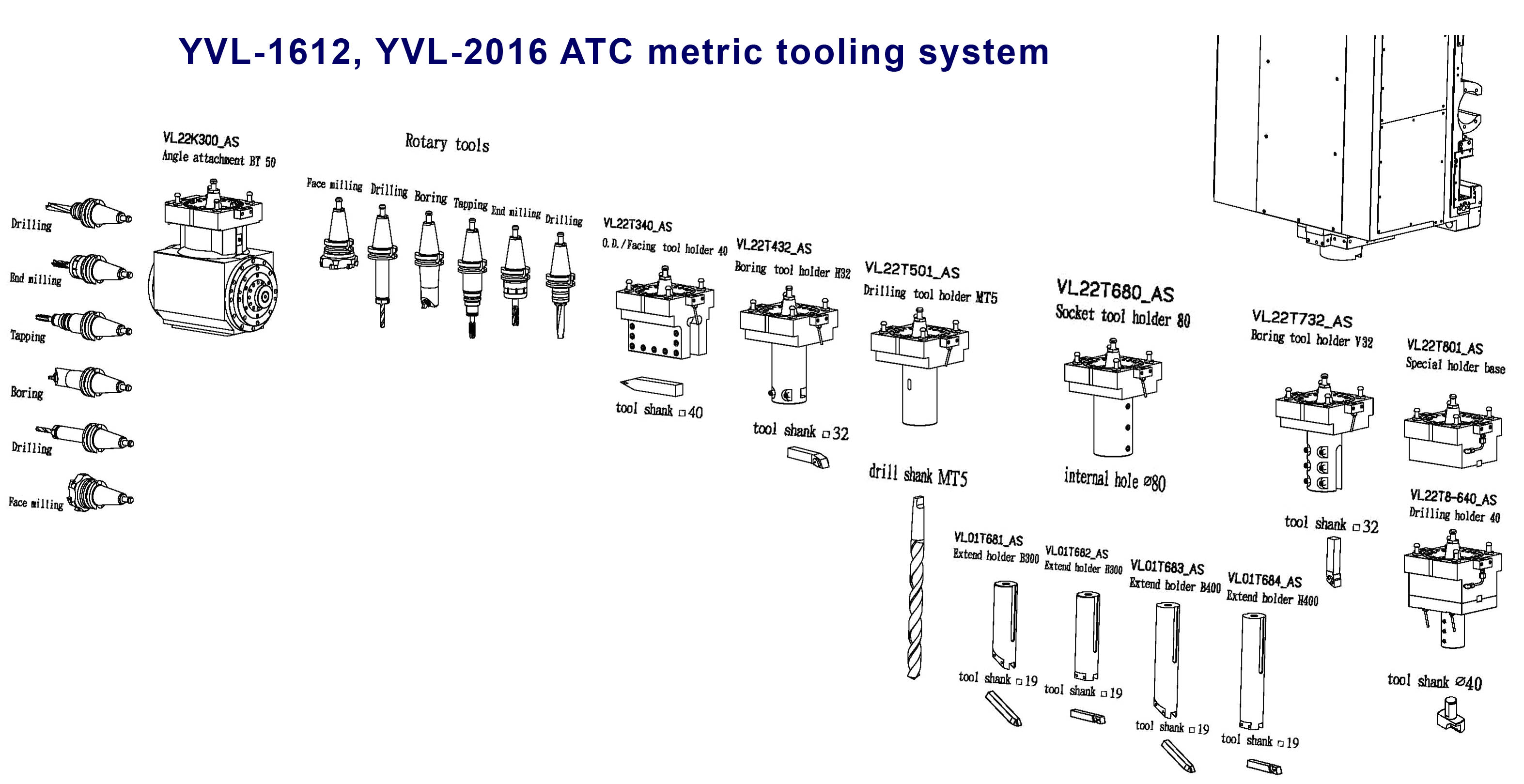

Инструментальная оснастка станков YVL-1612M, YVL-2016M:
(НАЖМИТЕ НА РИСУНОК НИЖЕ ДЛЯ ПРОСМОТРА УВЕЛИЧЕННОГО ИЗОБРАЖЕНИЯ)
_YVL-2016M_DA-small

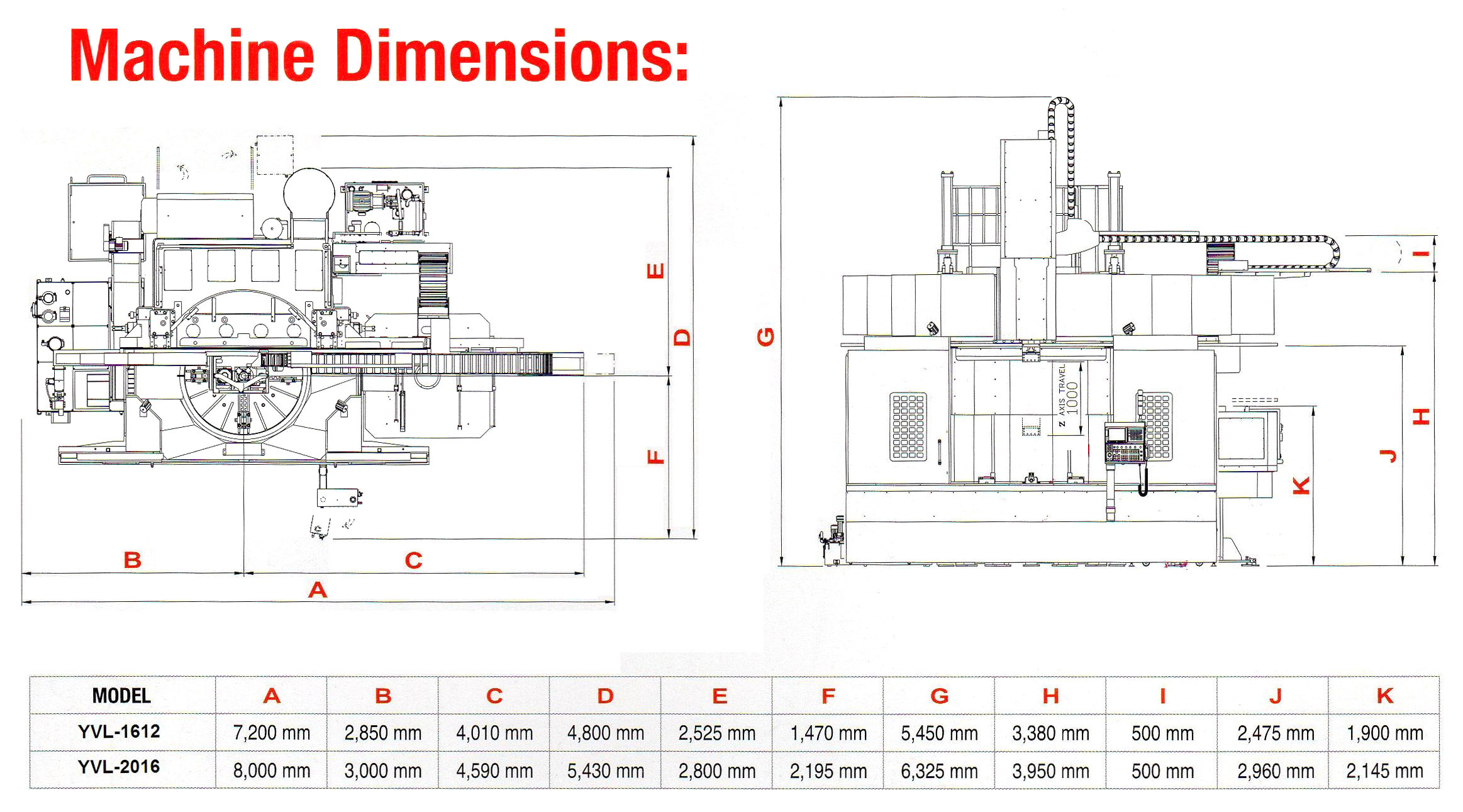

Планировка расположения в цехе станков YVL-1612M, YVL-2016M
(НАЖМИТЕ НА РИСУНОК НИЖЕ ДЛЯ ПРОСМОТРА УВЕЛИЧЕННОГО ИЗОБРАЖЕНИЯ)

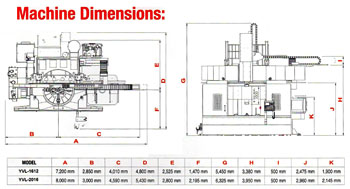

YVL-1612_MACHINE_DIMENSIONS-small

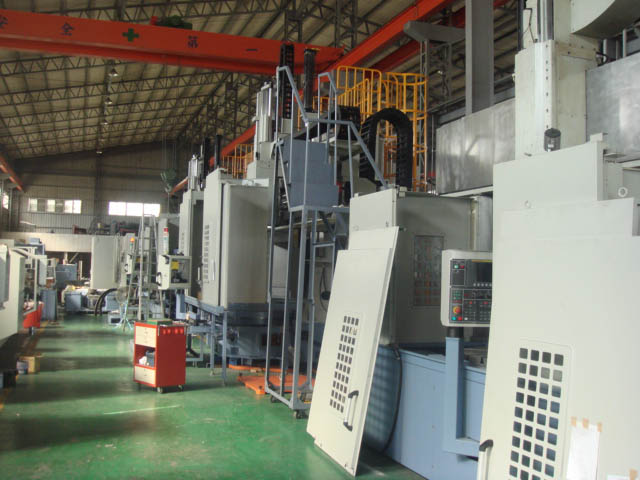

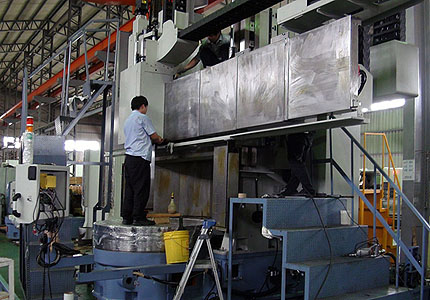

На предприятии-изготовителе предлагаемых токарно-карусельных станков (Тайвань):

YVL-2016M-026 YVL-2016-2

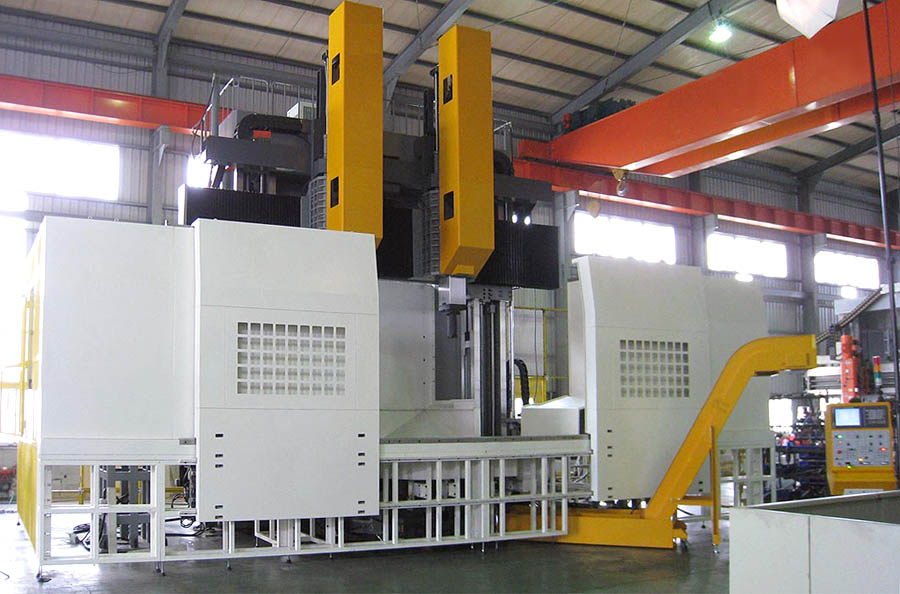

ДВУХШПИНДЕЛЬНЫЕ КРУПНОГАБАРИТНЫЕ ТОКАРНО-КАРУСЕЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ YOUNG TECH

YDV-3000C
YDV-3000C

Технические характеристики:


YDV-3000

YDV-3000C
Система ЧПУ ЧПУ FANUC 18iT (опция - SINUMERIK 840D)
Максимальный диаметр точения заготовки, мм 3400 3400
Максимальный обрабатываемый наружный диаметр, мм 3400 3400
Максимальная высота обработки, мм 2000 2000
Горизонтальное перемещение головки по оси X, мм 2300 2300
Перемещение головки вертикальное по оси Z, мм 1200 (1500 - опция) 1200 (1500 - опция)
Перемещение траверсы - оси W, мм 1400 1400
Расстояние от держателя инструмента до поверхности стола, мм 0~1205 0~1605
Диаметр планшайбы, мм 3000 3000
Частота вращения планшайбы, об/мин 2 ~ 322 2 ~ 322
Максимальный момент на планшайбе,Н*м 68100 (6941 кгс*м) 68100 (6941 кгс*м)
Количество независимых кулачков на планшайбе, шт. 4 4
Максимальная нагрузка на планшайбу, кг 22000 22000
Диапазон частоты вращения шпинделя нижней ступени, об/мин 33 ~ 100 33 ~ 100
Диапазон скоростей вращения шпинделя верхней ступени, об/мин 2 ~ 322 2 ~ 322
Мощность главного привода (непрерывно / 30 мин), кВт 60/75 (a60HVi) 60/75 (a60HVi)
Количество ступеней частот вращения 2 2
Емкость магазина инструмента, (8 токарных + 8 фрезерных), позиций 16 16
Тип хвостовика BT50 BT50
Сечение инструмента, мм 20, 32, 40, 60 20, 32, 40, 60
Максимальная масса инструмента, кг 50 50
Максимальная длина инструмента, мм 300 300
Максимальная нагрузка на магазин, кг 520 520
Время смены инструмента, с 50 50
2-й шпиндель, мощность мотора, кВт - 11/15 (a12HVi)
С-ось для приводного инструмента - 5.5 кВт
W-ось 7.5 кВт 7.5 кВт
Быстрый ход по осям X, Z, W, м/мин 8 / 10 / 0.6 8 / 10 / 0.6
Рабочий ход, мм/об 1 ~ 2100 1 ~ 2100
Ручная подача, мм/мин 0 ~ 6000 0 ~ 6000
Мощность АС серво приводов осей X, Z, кВт 5.5 / 5.5 5.5 / 5.5
Точность позиционирования по осям X, Z, мм +/- 0,008 / 500 +/- 0,008 / 500
Повторяемость, мм +/- 0,006 +/- 0,006
Точность позиционирования по оси С, мм +/- 7,5" / 360 градусов +/- 7,5" / 360 градусов
Повторяемость по оси С, мм +/- 5" +/- 5"
Ёмкость бака гидравлики, л 250 250
Ёмкость бака СОЖ, л 1000 1000
Ёмкость бака системы смазки, л 20 20
Занимаемая площадь, мм 7935 x 5156 7935 x 5156
Максимальная высота, мм 6559 6559
Масса нетто, кг 57900 58900
Потребляемая максимальная мощность, KVA 150 165
Оптические линейки на осях XZ - опция - опция
Taichung_DSC00025
