ГОРИЗОНТАЛЬНЫЕ 4-Х ОСЕВЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ YOUNG TECH

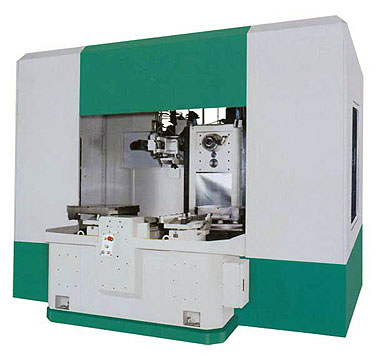

H-630-1

МОДЕЛИ:

H-500
H-630
H-800



СПЕЦИФИКАЦИИ



H-500

H-630 H-800
ПЕРЕМЕЩЕНИЯ:
Перемещения по осям X,Y,Z, мм: 720 x 650 x 650 1250 x 920 x 950 1450 x 1120 x 1150
Минимальное вводимое значение, мм: 0.001
Расст. от оси шпинделя до стола, мм: 100 ~ 750 -70 ~ 830 -200 ~ 800
СТОЛ:
Количество сменных паллет: 2 паллеты. Время смены 20 с.
Предлагаются паллеты с Т-слотами или резьбовыми отверстиями - на выбор
Дискретность прогр.позициониров.стола: 1 градус (опция 0.001 )
Размеры паллеты, мм: 500 х 500 630 х 630 800 х 800
T-слоты (шаг х ширина х количество): 80 х 14мм х 6 100 х 18мм х 5 100 х 22мм х 7
Максимальная нагрузка на паллету, кг: 500 2500 3000
ШПИНДЕЛЬ:
Тип конуса / диаметр шпинделя: BT-50 (BT-40 опция) BT-50 BT-50
Макс. частота вращения шпинделя, об/мин: 6000 6000 6000 (опц.10000,12000 об/мин)
Мощность мотора шпинделя, непрер., кВт: 7,5 11 15
ПОДАЧИ:
Оси X,Y (направляющие скольжения):
быстрый ход, мм/мин
15000 10000 10000
Ось Z (направляющие скольжения):
быстрый ход, мм/мин
15000 8000 8000
Рабочий ход, мм/мин: 1 ~ 10000 1 ~ 5000 1 ~ 5000
Мощность моторов осей X, Y, Z, кВт: 2.1 4.5 4.5
Мощн.мотора оси B (поворотный стол), кВт: 2.5 3.5 3.5
Тип направляющих осей X, Y, Z: Линейные направляющие качения
МАГАЗИН ИНСТРУМЕНТА (С МАНИПУЛЯТОРОМ):
Количество инструментов в магазине: 32 (60 - опция) 40 (60 - опция) 60 позиций
Максим.диам. / длина / масса инструмента: диам.125 / 250мм / 25кг. Выбор инструмента: В двух направлениях по кратчайшему пути

Масса станка нетто, кг:
7000 11000 18000
Масса станка брутто, кг: 7500 13000 19500
Габариты станка, мм: 2800 х 2500 х 2700 3000 х 4100 х 3200 3500 х 4600 х 3850
Габариты упаковочные, мм: 2800 х 2500 х 2700 3940 х 2890 х 3200 3800 х 3000 х 3880
+ 2100 х 1750 х 3050
+ 4880 х 3000 х 3880
Мощность насоса СОЖ, Вт: 1400
Точность позиционирования XYZ, мм: 0.004 / 300
Повторяемость, мм: +/-0.002
Точность позиционирования оси B: 0.01°

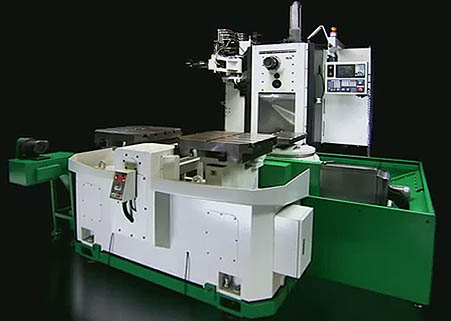

H-630-Body

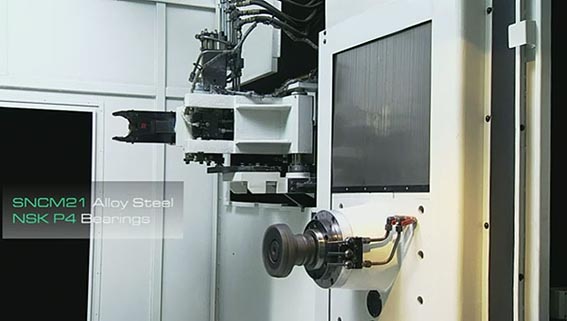

Шпиндель из сплава высокой твёрдости, на подшипниках NSK:

H-630-Spindle

БАЗОВАЯ КОМПЛЕКТАЦИЯ:
Брызгозащитное полное ограждение.
Продувка шпинделя; обдув воздухом во время обработки.
Система подачи СОЖ.
Водяная завеса СОЖ вокруг шпинделя и инструмента.
Трехцветная сигнальная лампа, кварцевая рабочая лампа.
Система автоматической смазки.
Телескопическая защита осей.
Теплообменник в шкафу электрооборудования.
Трансформатор 380В, 3 фазы.
Ящик для инструментов.
Функции автоматического выключения питания, жесткого нарезания резьбы.
Интерфейсы Ethernet, RS-232.
Пульт дистанционного управления M.P.G. (в режиме JOG)

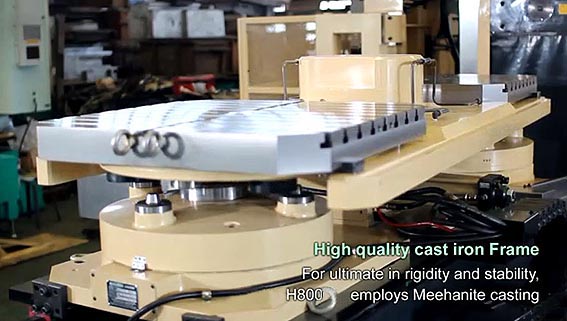

Система автоматической смены паллет:

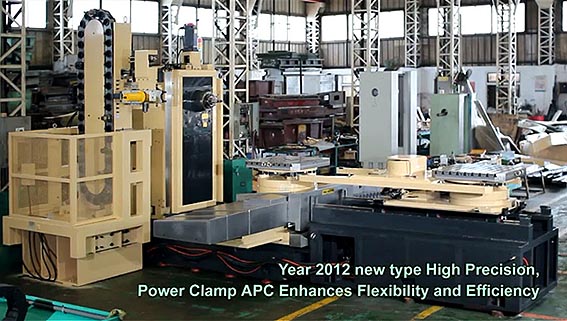

H-800-Palletes

H-800-Palletes-1

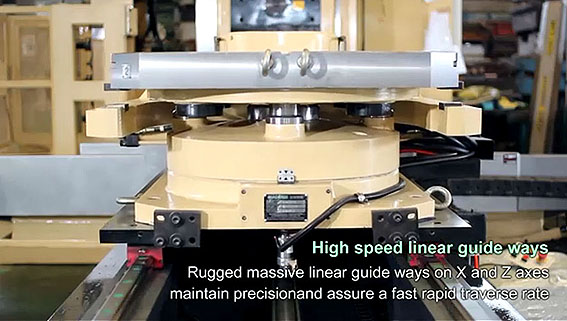

Линейные направляющие качения (на выбор):

H-800-Linear_Guideways-2012

Коробчатые направляющие скольжения (на выбор):

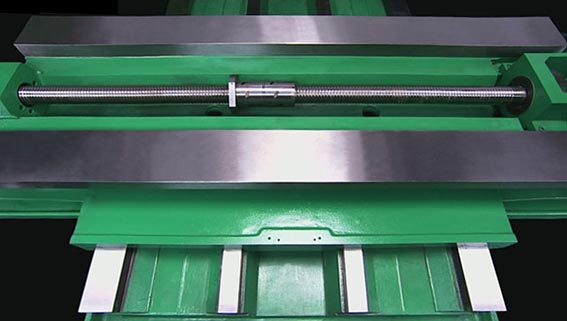

H-630-Base

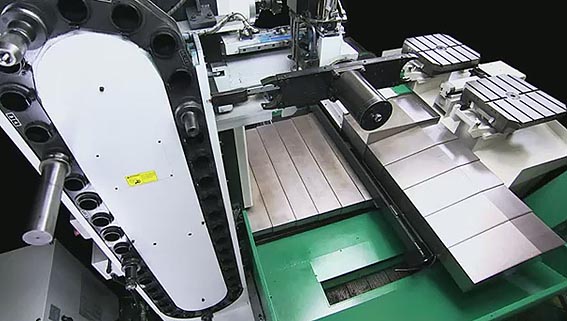

Магазин автоматической смены инструмента с манипулятором:

H-630-40-ATC

Закаленные шлифованные направляющие скольжения осей X, Y, Z,
покрытые антифрикционным материалом Turcite-B и закрытые телескопическими кожухами

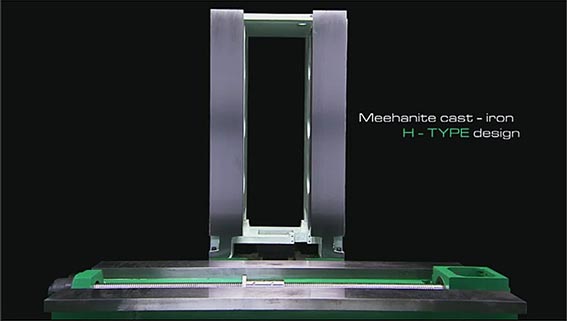

H-образная жёсткая структура колонны:

H-630-Body

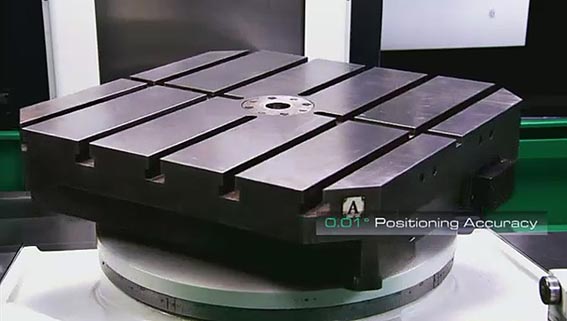

4-я ось B (поворотный стол):

H-630-Rot-Table1

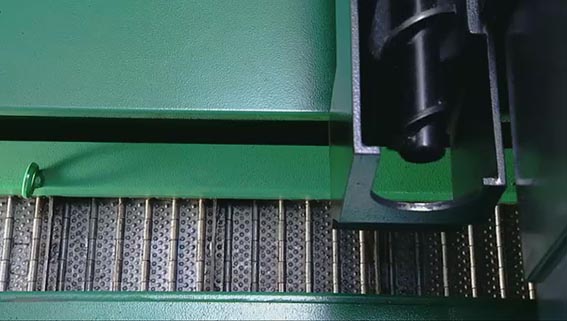

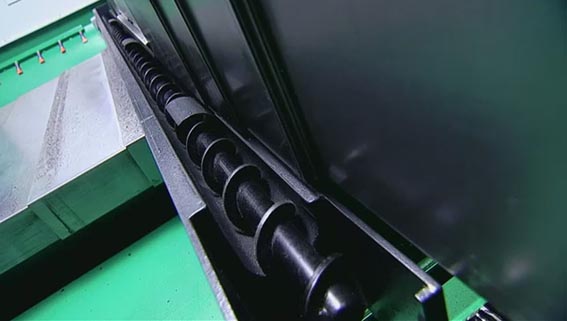

Шнековый и цепной (с тележкой) конвейеры для стружки:

H-630-1Chip-conveyors

H-630-2Chip-conveyors

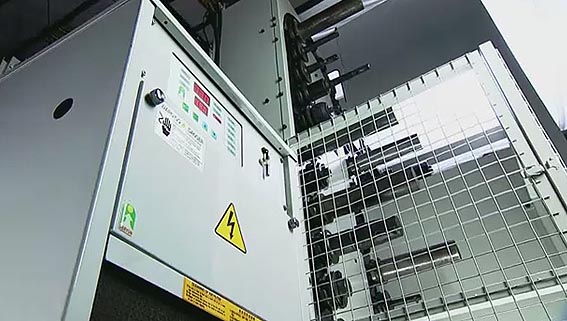

Система охлаждения шпинделя жидкостная (масляная) компрессорная:

H-630-Spindle-Cool

Гидростанция и гидравлическая система для привода систем автоматической смены инструмента и паллет.
Система подготовки сжатого воздуха: фильтр, влагоотделитель, лубрикатор, редукционный клапан.

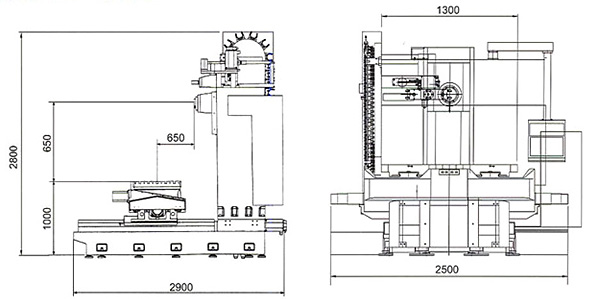

ПЛАНИРОВКА H-500:

H-500-Planirovka

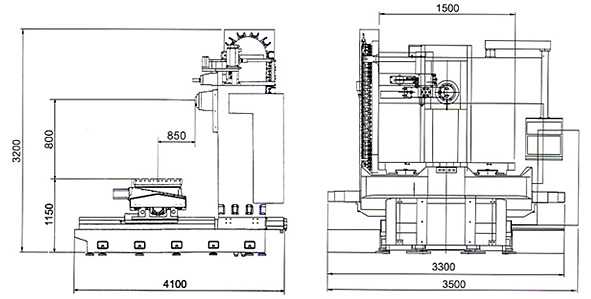

ПЛАНИРОВКА H-630
:

H-630-Planirovka

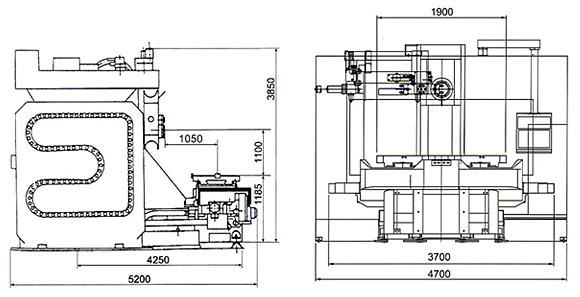

ПЛАНИРОВКА H-800
:
