СПЕЦИФИКАЦИИ ПРОВОЛОЧНО-ВЫРЕЗНЫХ СТАНКОВ JSEDM

Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный эксклюзивный представитель JSEDM в России и странах СНГ.
Будьте внимательны! Описание станков с нашего сайта тиражируется в Интернете.



Wi-200S-small

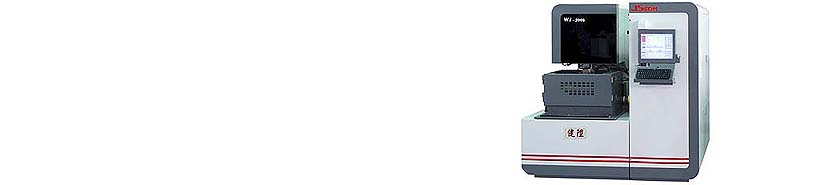

СЕРИЯ Wi (на Windows XP)  Wi-200S (погружной)
 КОМПАКТНЫЙ СТАНОК
Метод промывки Погружной (Струйный в ванне)
Размеры стола 455 x 407 мм
Maкс. размеры детали (W х D х H) 550 х 470 х 115 мм
Maкс. масса детали 500 кг
Ход по X, Y 210 х 200 мм
Ход по Z 120 мм
Ход по U, V 30 х 30 мм
Моторы осей (X. Y. U. V. Z. W) АС сервомоторы 6 осей
Maкс. скорость перемещения рабочего cтола 800 мм/мин
Диаметр проволоки 0.1 ~ 0.3 мм
Натяжение проволоки 200 ~ 2400 гс
Оптические линейки на осях XY Стандартно
Maкс. скорость резания (для проволоки диам.0.25 мм) 210 мм2/мин ( 240 мм2/мин - опция)
Метод заправки проволоки (на выбор)

Автоматический / Полуавтоматический

Скорость подачи проволоки 0~15 м/мин
Лучшая шероховатость поверхности Ra 0.21 µm
Maкс. угол конуса +/-15°(+/-22.5° опция)
Maкс. масса катушки с проволокой
6 кг
Масса станка нетто с генератором и станцией диэлектрика 1700 кг
Габариты станка 1800 х 1750 x 2080 мм
Занимаемая площадь
(с пультом ЧПУ, без холод. и стабилизатора)
1900 x 2100 мм
СИСТЕМА ФИЛЬТРАЦИИ

Тип фильтра Бумажный
Емкость бака с дистиллир. водой 450 л
Емкость ионообменного фильтра 10 л
Контроль проводимости воды Автоматический


электроэрозионные проволочно-вырезные станки JSEDM Wi-430S Wi-530S Wi-640S

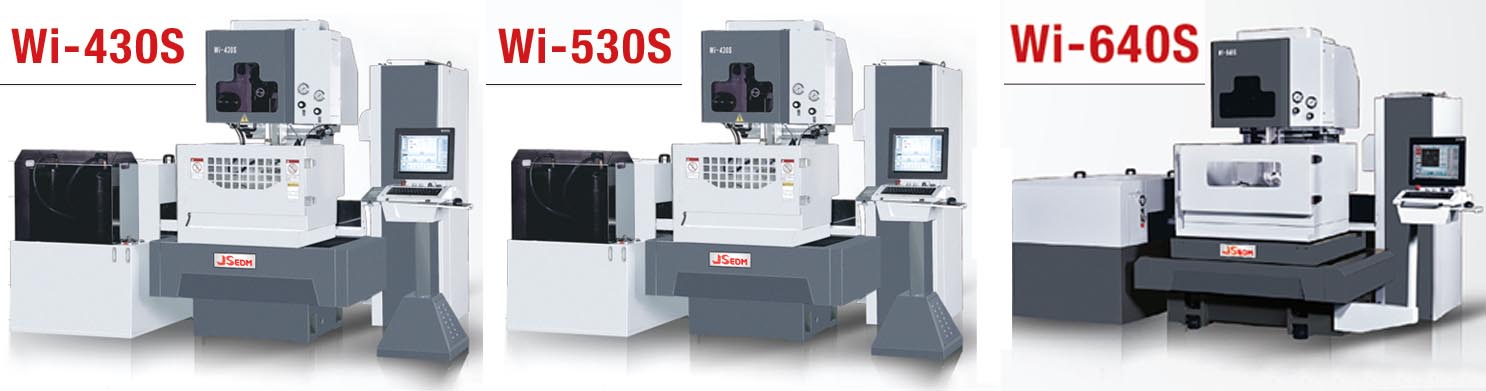

СЕРИЯ Wi (на Windows XP)  Wi-430S (погружной)



 Wi-530S (погружной)



   Wi-640S (погружной)
Метод промывки Погружной
(Струйный в ванне)
Погружной
(Струйный в ванне)
Погружной
(Струйный в ванне)
Внутренние размеры
рабочего бака
740 х 720 х 480 мм 950 х 725 х 525 мм 1000 х 922 х 575 мм
Размеры рабочего стола 640 (110) х 500 (119) мм 740 (131) х 500 (123) мм 870 (127) х 680 (143) мм
Расстояние от пола до поверхности стола 943 мм 989 мм 982 мм
Maкс. размеры детали
(W х D х H)
700 х 540 х 295 мм 870 х 540 х 295 мм 1000 х 720 х 345 мм
Maкс. масса детали 500 кг 700 кг 1000 кг
Ход по X, Y 400 х 300 мм 500 х 300 мм 600 х 450 мм
Ход по Z 300 мм 300 мм 350 мм
Ход по U, V 100 х 100 мм 100 х 100 мм 120 х 120 мм
Моторы осей (X. Y. U. V. Z. W) АС сервомоторы 6 осей АС сервомоторы 6 осей АС сервомоторы 6 осей
Maкс. скорость перемещения рабочего стола 800 мм/мин 800 мм/мин 800 мм/мин
Диаметр проволоки 0.1 ~ 0.3 мм 0.1 ~ 0.3 мм 0.1 ~ 0.3 мм
Натяжение проволоки 200 - 2400 гс 200 - 2400 гс 200 - 2400 гс
Оптические линейки на осях XY Опция Опция Стандартно
Maкс. скорость резания
(для проволоки диам.0.25 мм)
210 мм2/мин
240
мм2/мин - опция
210 мм2/мин
240
мм2/мин - опция
210 мм2/мин
240
мм2/мин - опция
Метод заправки проволоки (на выбор)

Полуавтоматический (опция -дешевле) /  Автоматический

Полуавтоматический (опция -дешевле) / Автоматический

Полуавтоматический (опция -дешевле) / Автоматический

Скорость подачи проволоки 0-15 м/мин 0-15 м/мин 0-15 м/мин
Лучшая шероховатость поверхности Ra 0.21 µm Ra 0.21 µm Ra 0.21 µm
Maкс. угол конуса +/-15°(+/-22.5° опция) +/-15°(+/-22.5° опция) +/-15° (+/-22.5° опция)
Maкс. масса катушки
с проволокой
6 кг 6 кг 6 кг
Масса станка 2000 кг / 2100 кг 3250 кг / 3350 кг 3400 кг / 3500 кг
Габариты станка 2800 x 2200 x 2150 мм /
3100 x 2200 x 2150 мм
3250 x 2600 x 2240 мм /
3250 x 2600 x 2150 мм
3340 x 2650 x 2260 мм /
3550 x 2650 x 2300 мм
СИСТЕМА ФИЛЬТРАЦИИ

Тип фильтра Бумажный Бумажный Бумажный
Емкость бака с дистиллир. водой 350 / 570 л 350 / 570 л 350 / 940 л
Емкость ионообменного фильтра 5 / 10 л 5 / 10 л 5 / 10 л
Контроль проводимости воды Автоматический Автоматический Автоматический

W-H-type-series wire cut
СЕРИЯ H
- С ПОДВИЖНОЙ КОЛОННОЙ

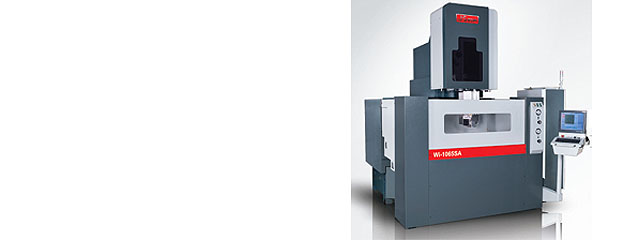

 Wi-860SA (погружной)

 Wi-1065SA (погружной)

Метод промывки Погружной (Струйный в ванне) Погружной (Струйный в ванне)
Maкс. размеры детали (W х D х H) 1325 х 985 х 395 мм 1550 х 1050 х 515мм

Размеры рабочего стола

  1345 х 855 мм
Maкс. масса детали 4000 кг 4500 кг
Ход по X, Y 800 х 600 мм 1000 х 600 мм
Ход по Z 400 мм 520 мм
Ход по U, V 150 х 150 мм 160 х 160 мм
Моторы осей (X. Y. U. V. Z. W) АС сервомоторы 6 осей АС сервомоторы 6 осей
Maкс. скорость перемещения рабочего стола 800 мм/мин 800 мм/мин
Диаметр проволоки 0.1 ~ 0.3 мм 0.15 ~ 0.3 мм
Натяжение проволоки 200 ~ 2400 гс 200 ~ 2400 гс
Оптические линейки на осях XY Стандартно Стандартно
Maкс. скорость резания
(для проволоки диам.0.25 мм)
210 мм2/мин
240
мм2/мин - опция
210 мм2/мин
240
мм2/мин - опция
Метод заправки проволоки

Автоматический

Автоматический

Скорость подачи проволоки 0~15 м/мин 0~15 м/мин
Лучшая шероховатость поверхности Ra 0.21 µm Ra 0.21 µm
Maкс. угол конуса +/-15°(+/-22.5° опция) +/-15°(+/-22.5° опция)
Maкс. масса катушки с проволокой 16 кг 16 кг
Масса станка 6600 кг 8000 кг
Габариты станка 4000 x 3600 x 2750 мм
4200 x 4350 x 3250 мм
СИСТЕМА ФИЛЬТРАЦИИ

Тип фильтра Бумажный Бумажный
Емкость бака с дистиллир. водой 2400 л 2400 л
Емкость ионообменного фильтра 10 л 10 л
Контроль проводимости воды Автоматический Автоматический


БЮДЖЕТНЫЕ ПРОВОЛОЧНО-ВЫРЕЗНЫЕ СТАНКИ:


W-A-type-series JSEDM
СЕРИЯ E - ТОЛЬКО СТРУЙНАЯ ПРОМЫВКА -
(на Windows XP)

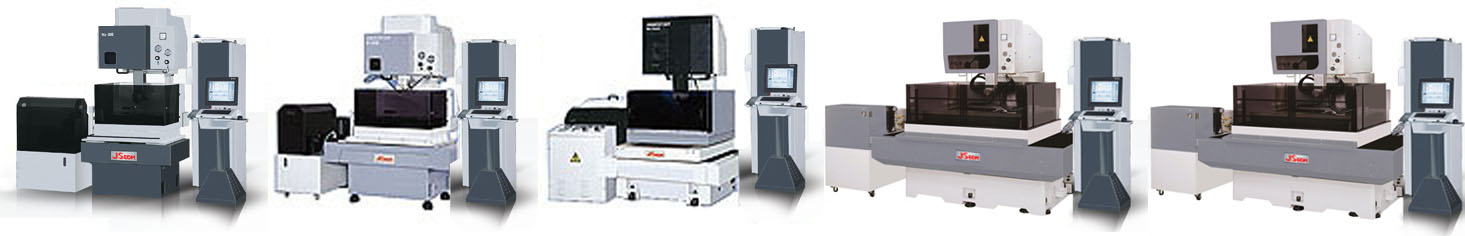

  Wi-30E   Wi-50E   Wi-60E   Wi-70E   Wi-90E
Метод промывки Струйный Струйный Струйный Струйный Струйный
Maкс. размеры детали
(W х D х H)
760 х 520 х 295 мм 870 х 520 х 295 мм 1100х650х340 мм 1170х680х295 мм 1380х760х295 мм
Maкс. размеры рабочего стола  640 х 500 мм 740 х 500 мм 870 х 680 мм 970 х 730 мм 1220 х 73 мм
Maкс. масса детали 500 кг 700 кг 1000 кг 1000 кг 1300 кг
Ход по X, Y 400 х 300 мм 500 х 300 мм 600 х 450 мм 750 х 500 мм 900 х 500 мм
Ход по Z 300 мм 300 мм 350 мм 300 мм 300 мм
Ход по U, V 100 х 100 мм 100 х 100 мм 120 х 120 мм 100 х 100 мм 100 х 100 мм
Моторы осей (X.Y.U.V.Z) АС серво, 5 осей АС серво, 5 осей АС серво, 5 осей АС серво, 5 осей АС серво, 5 осей
Maкс. скорость перемещения рабочего стола 800 мм/мин 800 мм/мин 800 мм/мин 800 мм/мин 800 мм/мин
Диаметр проволоки 0.1 ~ 0.3 мм 0.1 ~ 0.3 мм 0.1 ~ 0.3 мм 0.15 ~ 0.3 мм 0.15 ~ 0.3 мм
Натяжение проволоки 200 - 2400 гс 200 - 2400 гс 200 - 2400 гс 200 - 2400 гс 200 - 2400 гс
Оптич. линейки на осях XY
Не устанавливаются
Maкс. скорость резания
(проволока диам.0.25мм)
180 мм2/мин 180 мм2/мин 180 мм2/мин 180 мм2/мин 180 мм2/мин
Метод заправки проволоки
Только полуавтоматический
Скорость подачи проволоки 0~15 м/мин 0~15 м/мин 0~15 м/мин 0~15 м/мин 0~15 м/мин
Лучшая шероховатость поверхности Ra 0.21 µm Ra 0.21 µm Ra 0.21 µm Ra 0.21 µm Ra 0.21 µm
Maкс. угол конуса +/-15°(+/-22.5° опц.) +/-15°(+/-22.5° опц.) +/-15°(+/-22.5° опц.) +/-15°(+/-22.5° опц.) +/-15°(+/-22.5° опц.)
Maкс. масса катушки
с проволокой
10 кг 10 кг 10 кг 10 кг 10 кг
Масса станка 1950 кг 2300 кг 3400 кг 4000 кг 5200 кг
Габариты станка 2300x2200x2150мм 2600x2200x2150мм 3000x2650x2250мм 3200x2700x2250мм 3600x2900x2300мм
СИСТЕМА
ФИЛЬТРАЦИИ

Тип фильтра Бумажный Бумажный Бумажный Бумажный Бумажный
Емкость бака
с дистиллиров. водой
270 л 270 л 300 л 360 л 360 л
Емкость ионообм. фильтра 5 л 5 л 5 л 5 л 5 л
Контроль проводимости воды Автоматический Автоматический Автоматический Автоматический Автоматический

ГЕНЕРАТОР
Тип Power MOS транзисторы
On time 18 ступеней (0.05 - 0.9 мкс)
Off time 43 ступеней (8 - 50 мкс)
Maкс. рабочий ток 25A
Напряжение без нагрузки 96В/125В
Тип генератора AC

МОДУЛЬ ЧПУ
Система (станки серии W-B, W-H, W-A) PC DOS 6.3
Система (станки серии Wi, Wi-A) Windows XP
Система ввода Клавиатура, RS-232C, USB, Ethernet
Дисплей CRT Цветной, 15-дюймов ЖК
Система управления 32 bit 2-CPU, замкнутая серво система управления
с обратной связью
Управляемые оси координат 5 осей: X, Y, Z, U, V.
Мин. шаг команды 0.001 мм
Мин. значение команды +/-99999.999 мм / +/-9999.9999 дюймов
Интерполяция Линейная, круговая
Формат команды позиционирования Инкрементный / Абсолютный
Скорость подачи Скорость пробного прогона: 0 ~ 400 мм/мин
Ручная подача быстрый ход: 100, 200, 300, 800 мм/мин

Коэффициент масштабирования 0.1 ~ 999
Поворот осей

+/-0.001°~ +/-360°



Компенсация радиуса проволоки +/-0.999 мм
Число записей с набором параметров генератора 0 ~ 999
Графическое моделирование 2D (плоскости X-Y и U-V) / 3D (X-Y-Z).
Авто-масштабирование, фоновая прорисовка
Число вложенных подпрограмм 8

ФУНКЦИИ ЧПУ
Запись программы на HDD (Disk-on-Chip) Автоматическое позиционирование
(Edge, Center: Hole, Slit, Arc)
Редактирование/копирование/удаление файла с программой Ручной преднабор (MDI)
Автоматическая вертикальная калибровка Возврат в стартовую точку
Сервисная информация Возврат в точку обрыва проволоки
Защита монитора Референс
6 независимых рабочих систем координат Функция трассировки по траектории
Функция установки программных пределов перемещений Функция обратной трассировки
Зеркальное отображение программы Прорисовка текущего положения на траектории резания
Смена осей Фоновое редактирование программы во время выполнения другой программы
Компенсация холостого хода Функция диагностики
Компенсация погрешности шага
шарикового винта
2-х контурная 4D обработка
(Одновременная резка различных контуров на верхней и нижней поверхностях одной детали)
Поворот системы координат для компенсации перекоса детали Конусная резка с программно изменяемым углом конуса
Стратегия автоматизированного врезания
в край заготовки
2.5D обработка
(перемещение программной плоскости X-Y по оси Z)
Угловая стратегия, дуговая стратегия Радиус закругления R
Пробный прогон программы с неподвижными осями Преобразование Миллиметры / Дюймы
Пробный прогон программы с движением осей и с выключенным генератором Защита от короткого замыкания
Выполнение программы
отдельными блоками
Китайский/Английский язык
Пропуск кадров (комментарии)
Технологический останов в программе

СТАНДАРТНЫЕ АКСЕССУАРЫ
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
1. Устройство автоматической вертикальной калибровки - 1 комплект 1. Направляющие для проволоки
диаметром 0.1 ~ 0.3 мм
2. "Алмазные" направляющие для проволоки
диаметром 0.25 мм - 1 комплект
2. Система CAD / CAM
3. Латунная проволока диаметром 0.25мм 1 катушка 3. Оснастка System 3R, Erowa
4. Система диэлектрика - 1 комплект 4. Сопла промывки с углом конуса 22.5 градуса
5. Пульт дистанционного управления - 1 комплект 5. Устройство измерения сопротивления воды
6. Набор инструментов - 1 комплект 6. Устройство измерения натяжения проволоки
7. Фильтры механической очистки воды - 2 шт. 7. Устройство измерения скорости подачи проволоки
8. Система охлаждения диэлектрика - 1 комплект
9. Автоматический стабилизатор напряжения
на 380 В, 15 KVA, 3 фазы - 1 шт.


ТРЕБОВАНИЯ ДЛЯ МОНТАЖА СТАНКА
Напряжение питания Переменный ток 380В +/-10% 3 фазы 50/60HZ +/-1HZ
Потребляемая мощность 12KVA (без установки охлаждения диэлектрика)
15KVA (с установкой охлаждения диэлектрика)
Окружающая среда

Температура: от 5 до 40°C. Для точной обработки температура 20+1°C.
Пыль не допускается. Влажность: ниже 75%RH. Вибрации: ниже 0.6мм/с

Диэлектрик Дистиллированная вода / чистая водопроводная дехлорированная вода (прошедшая карбоновый фильтр). pH= 5.5 ~ 7.0. Проводимость до 30µS.
Рабочее место Изолировано от шума и электромагнитных помех, должно иметь пространство для легкого доступа к станку.
Заземление Станок должен быть заземлен для стабилизации условий обработки.

Спецификации могут быть изменены производителем без уведомления ввиду усовершенствования конструкции станков
