ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ, ГОТОВЫЕ К ОТГРУЗКЕ С ТАЙВАНЯ
(на 21 июня 2016):

НАША РЕКОМЕНДАЦИЯ:
ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР VMC-10L

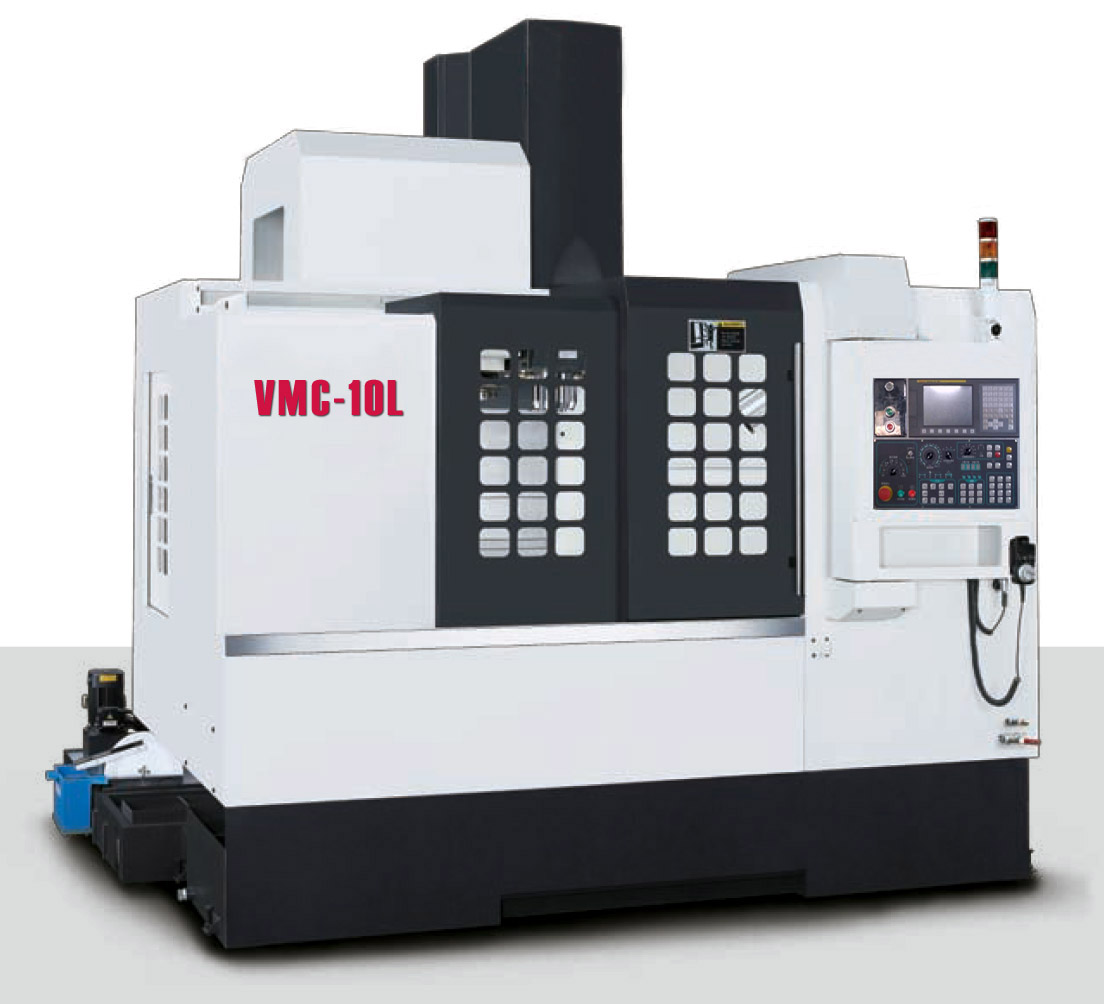

Вертикальный фрезерный обрабатывающий центр VMC-10L с сичтемой ЧПУ Fanuc-0i-MD 8 дюймов.jpg

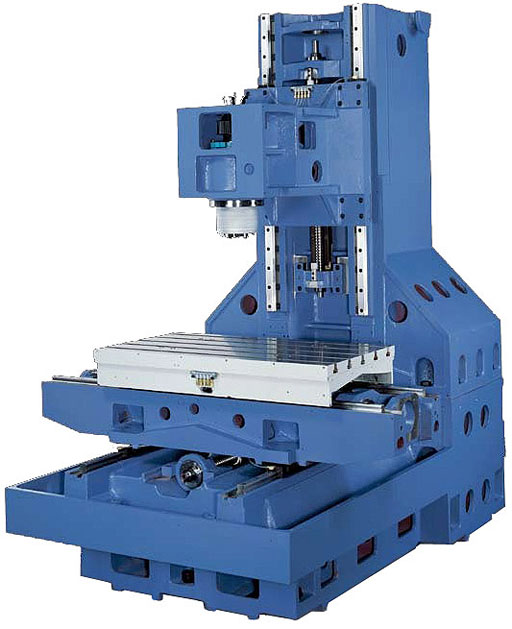

Vmc-10-Structure


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VMC-10L

Ход по X,Y,Z, мм: 1020 x 600 x 600
Размеры стола, мм: 1200 x 600
Рабочая зона стола, мм: 1020 x 600
Расст. от шпинделя до стола, мм:  150~750
Расст. от оси шпин. до колонны, мм: 655
Максимальная нагрузка на стол, кг: 700
Быстрый ход по X, Y, Z, м/мин 32/32/28
Рабочий ход по X, Y, Z, мм/мин: 1~12000
Тип шпинделя: BT-40
Частота вращения шпинделя, об/мин: 10000
Тип привода шпинделя: ЗУБЧАТЫЙ РЕМЕНЬ
Мощность мотора шпинделя, кВт (непрерывно/30мин): 7,5/11
Мощность моторов осей X, Y, Z, кВт: 3 / 3 / 7
Точность позиционирования, мм: 0.005 x 300
Повторяемость, мм: ±0.003
Т-пазы (ширина, кол-во, шаг), мм: 18 x 5 x 100
Магазин инструмента (манипулятор) 24 гнезда
Макс.масса / длина / диаметр инс-та: 7кг / 300мм / 80(130)
Мощн. насоса смазки / насоса СОЖ: 25 Вт/ 860 Вт
Габариты, мм: 2800 x 2740 x 3085
Масса нетто, кг: 7000

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

  • ЧПУ FANUC 0i-MD, 8,4'. Ethernet, AICC.
  • Система прокачки СОЖ через шпиндель 20 BAR;
  • Система охлаждения шпинделя жидкостная компрессорная;
  • Направляющие X, Y, Z – КАЧЕНИЯ;
  • Привод шариковых винтов осей – прямой;
  • Индикаторная сигнальная лампа;
  • Кварцевая рабочая лампа;
  • Теплообменник в электрическом шкафу;
  • Виброопоры и болты для станины;
  • Брызгозащитное полное ограждение;
  • Два шнековых конвейера для стружки
    встроенных на оси Y;
  • Транспортёрный конвейер скребкового типа
    на оси X, с тележкой;
  • Система автоматической централизованной смазки;
  • Трансформатор 380В 3 Фазы / 35 кВт;
  • RS-232 интерфейс;
  • Автовыключение питания;
  • Жёсткое нарезание резьбы;
  • Дистанционный пульт MPG- маховичок;
  • Система подачи СОЖ;
  • Оснащение по стандарту СЕ;
  • Ресивер на входе сжатого воздуха;

ЦЕНА DDP ПЕТЕРБУРГ с НДС18% :      руб.




ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР VMC-10L
Вертикальный фрезерный обрабатывающий центр VMC-10L с сичтемой ЧПУ Fanuc-0i-MD 8 дюймов.jpg
Vmc-10-Structure


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VMC-10L

Ход по X,Y,Z, мм: 1020 x 600 x 600
Размеры стола, мм: 1200 x 600
Рабочая зона стола, мм: 1020 x 600
Расст. от шпинделя до стола, мм:  150~750
Расст. от оси шпин. до колонны, мм: 655
Максимальная нагрузка на стол, кг: 700
Быстрый ход по X, Y, Z, м/мин 32/32/28
Рабочий ход по X, Y, Z, мм/мин: 1~12000
Тип шпинделя: BT-40
Частота вращения шпинделя, об/мин: 12000
Тип привода шпинделя: ПРЯМОЙ ПРИВОД
Мощность мотора шпинделя, кВт (непрерывно/30мин): 7,5/11
Мощность моторов осей X, Y, Z, кВт: 3 / 3 / 7
Точность позиционирования, мм: 0.005 x 300
Повторяемость, мм: ±0.003
Т-пазы (ширина, кол-во, шаг), мм: 18 x 5 x 100
Магазин инструмента (манипулятор) 24 гнезда
Макс.масса / длина / диаметр инс-та: 7кг / 300мм / 80(130)
Мощн. насоса смазки / насоса СОЖ: 25 Вт/ 860 Вт
Габариты, мм: 2800 x 2740 x 3085
Масса нетто, кг: 7000

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

  • ЧПУ FANUC 0i-MD, 8,4'. Ethernet.
  • Направляющие X, Y, Z – КАЧЕНИЯ;
  • Привод шариковых винтов осей – прямой;
  • Индикаторная сигнальная лампа;
  • Кварцевая рабочая лампа;
  • Теплообменник в электрическом шкафу;
  • Виброопоры и болты для станины;
  • Брызгозащитное полное ограждение;
  • Два шнековых конвейера для стружки
    встроенных на оси Y;
  • Система автоматической централизованной смазки;
  • Трансформатор 380В 3 Фазы / 35 кВт;
  • RS-232 интерфейс;
  • Автовыключение питания;
  • Жёсткое нарезание резьбы;
  • Дистанционный пульт MPG- маховичок;
  • Система подачи СОЖ;
  • Ресивер на входе сжатого воздуха;

ЦЕНА DDP ПЕТЕРБУРГ с НДС18% :      руб.




ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР VMC-600

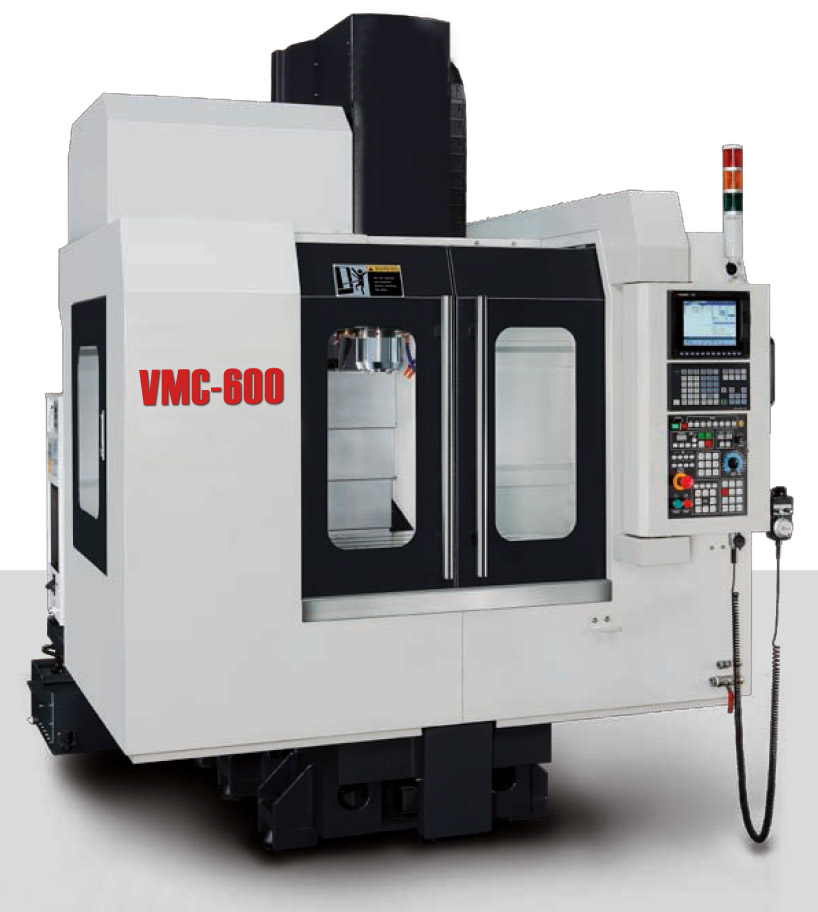

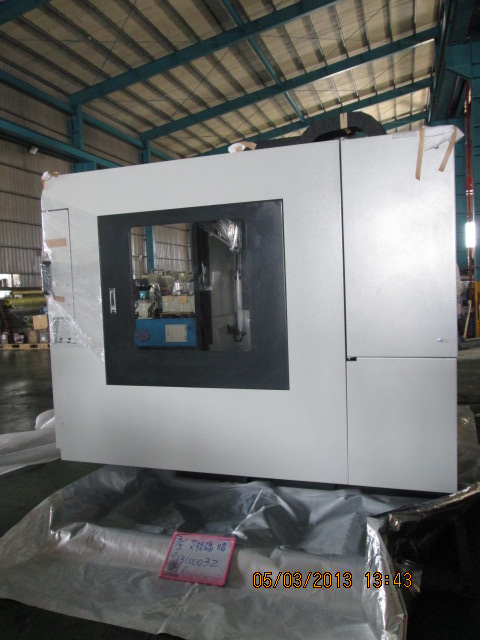

Вертикальный фрезерный компактный обрабатывающий центр VMC-600 готов к отгрузке

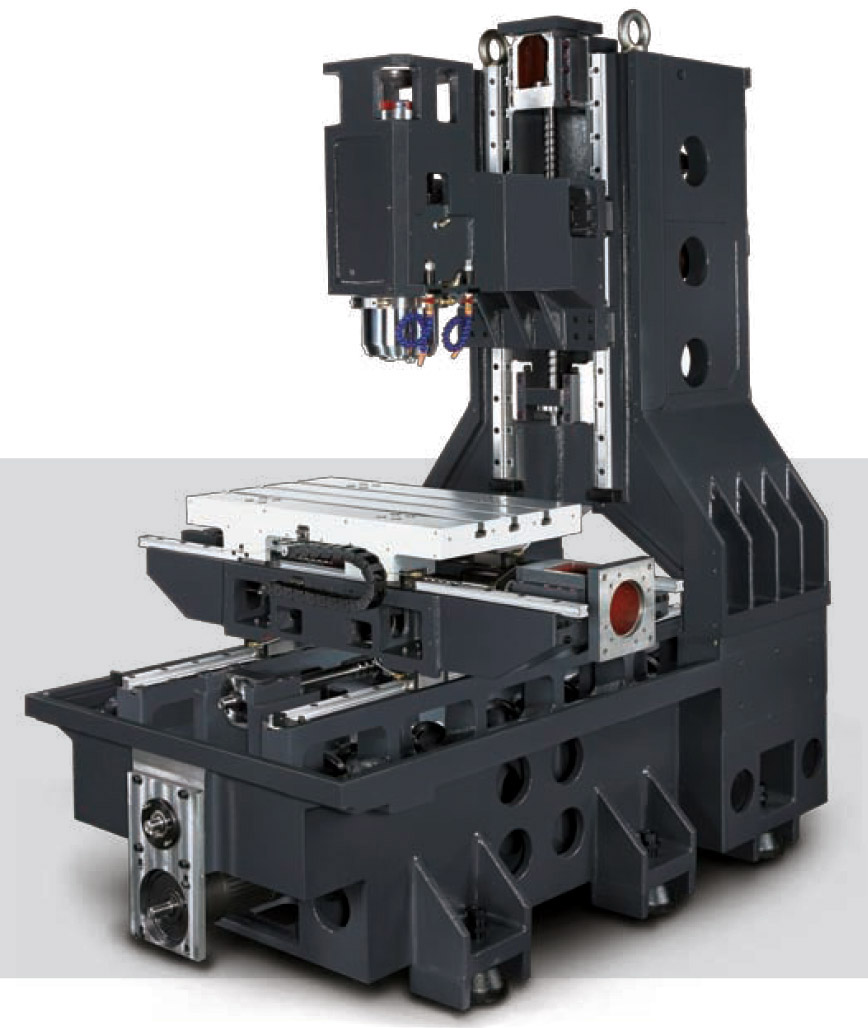

Структура вид без ограждения вертикального фрезерного обрабатывающего центра VMC-600


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VMC-600

Ход по X,Y,Z, мм: 600 x 410 x 460
Размеры стола, мм: 730 x 430
Рабочая зона стола, мм: 600 x 410
Расст. от шпинделя до стола, мм:  150~610
Расст. от оси шпин. до колонны, мм: 494
Максимальная нагрузка на стол, кг: 300
Быстрый ход по X, Y, Z, м/мин 48/48/48
Рабочий ход по X, Y, Z, мм/мин: 1~10000
Тип шпинделя: BT-40
Частота вращения шпинделя, об/мин: 10000
Тип привода шпинделя: ЗУБЧАТЫЙ РЕМЕНЬ
Мощность мотора шпинделя, кВт (непрерывно/30мин): 5,5/7,5
Мощность моторов осей X, Y, Z, кВт: 3 / 3 / 3
Точность позиционирования, мм: 0.005 x 300
Повторяемость, мм: ±0.003
Т-пазы (ширина, кол-во, шаг), мм: 18 x 3 x 100
Магазин инструмента (манипулятор) 24 гнезда
Макс.масса / длина / диаметр инс-та: 7кг / 250мм / 80(130)
Мощн. насоса смазки / насоса СОЖ: 25 Вт/ 860 Вт
Габариты, мм: 1900 x 2560 x 2560
Масса нетто, кг: 3300

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

  • ЧПУ FANUC 0i-MF, 8,4'. Ethernet. Память 2МБ
    ( 5120 метров ) для программ;
  • Система охлаждения шпинделя жидкостная компрессорная;
  • Направляющие X, Y, Z – КАЧЕНИЯ;
  • Привод шариковых винтов осей – прямой;
  • Индикаторная сигнальная лампа;
  • Кварцевая рабочая лампа;
  • Теплообменник в электрическом шкафу;
  • Виброопоры и болты для станины;
  • Брызгозащитное полное ограждение;
  • Центральный шнековый конвейер д/стружки на оси Y, расположенный по оси станины
  • Система автоматической централизованной смазки;
  • Продувка шпинделя;
  • Трансформатор 380В 3 Фазы / 20 кВт;
  • RS-232 интерфейс;
  • Автовыключение питания;
  • Жёсткое нарезание резьбы;
  • Дистанционный пульт MPG- маховичок;
  • Система подачи СОЖ;
  • Оснащение по стандарту СЕ;
  • Ресивер на входе сжатого воздуха;

ЦЕНА DDP ПЕТЕРБУРГ с НДС18% :      руб.
