Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный
представитель SFY
(Тайвань) в России и странах СНГ.


ДВУХСТОЕЧНЫЕ ПОРТАЛЬНЫЕ ВЫСОКОСКОРОСТНЫЕ (до 40000~50000 об/мин - опция)
ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ SFY для изготовления пресс-форм


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
( Модели HSC-680, HSC-750, HSC-910, HSC-1280, HSC-1600)

Модель станка
HSC-680 HSC-750 HSC-910 HSC-1280 HSC-1600

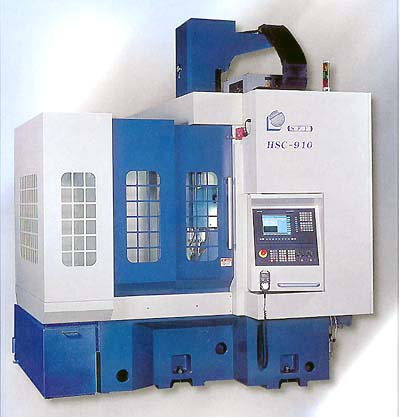

Внешний вид станка
Перемещения по осям X ,Y, Z 600 x 500 x 370 мм 700 x 550 x 370 мм 910 x 700 x 500 мм 1200 x 800 x 500 мм 1600 x 1200 x 500 мм
Расст. от торца шпинделя до стола 180 ~ 550 мм 180 ~ 550 мм 180 ~ 680 мм 180 ~ 680 мм 180 ~ 680 мм
СТОЛ
Размеры стола 680 x 530 мм 750 x 550 мм 1000 x 780 мм 1280 x 830 мм 1700 x 1000 мм
Макс. нагрузка на стол 500 кг 500 кг 1500 кг 1500 кг 1500 кг
Т-образные пазы
(ширина, количество, шаг)
16 x 5 x 100 мм 16 x 5 x 100 мм 18 x 6 x 125 мм 18 x 6 x 125 мм 18 x 8 x 110 мм
ШПИНДЕЛЬ
Диапазон частоты вращ. шпинделя (Mitsubishi, стандартно) 3,000 ~ 25,000 об/мин,
прямой привод
3,000 ~ 25,000 об/мин,
прямой привод
3,000 ~ 24,000 об/мин,
прямой привод
3,000 ~ 22,000 об/мин,
прямой привод
3,000 ~ 22,000 об/мин,
прямой привод
Диапазон частоты вращ. шпинделя (Mitsubishi, опция)     0 ~ 24,000 об/мин 0 ~ 22,000 об/мин 0 ~ 22,000 об/мин
Диапазон частоты вращ. шпинделя (Sinumerik) 3,000 ~ 25,000 об/мин 3,000 ~ 25,000 об/мин 0 ~ 24,000 об/мин 0 ~ 22,000 об/мин 0 ~ 22,000 об/мин
Мощность мотора шпинделя  10 кВт 10 кВт 15 кВт 25 кВт 25 кВт
Тип зажимного конуса шпинделя HSK E-40 HSK E-40 HSK A-63 HSK A-63 HSK A-63
ПОДАЧИ

Быстрый ход
по X, Y, Z
20000 мм/мин 20000 мм/мин 30000 мм/мин 32000 мм/мин 32000 мм/мин
МАГАЗИН ИНСТРУМЕНТА

Тип: без манипулятора 16 мест, в закрытом шкафу 16 мест, в закрытом шкафу 16 мест, в закрытом шкафу 16 мест, в закрытом шкафу 16 мест, в закрытом шкафу
Приводы осей
X, Y, Z
АС серво двигатели,
прямой привод
АС серво двигатели,
прямой привод
АС серво двигатели,
прямой привод
АС серво двигатели,
прямой привод
АС серво двигатели,
прямой привод
Подводимая мощность 18 кВт 18 кВт 35 кВт 45 кВт 55 кВт
Подводимый воздух 6 кг/см2 6 кг/см2 6 кг/см2 6 кг/см2 6 кг/см2
Габариты 1990 x 1600 x 2450 мм 2150 x 1690 x 2450 мм 2680 x 2430 x 3330 мм 3380 x 2560 x 3330 мм 3000 x 3000 x 3500 мм
Масса нетто  3200 кг 4000 кг 8000 кг 12000 кг 15000 кг
ОПЦИИ


- Шпиндель HSK A-63,
мощность 25 кВт
- Магазин на 24 инстр.
- Конвейер винтовой для стружки
- Транспортер для стружки с корзиной

- Магазин на 24 инстр.
- Конвейер винтовой для стружки
- Транспортер для стружки с корзиной

- Магазин на 24 инстр.
- Конвейер винтовой для стружки
- Транспортер для стружки с корзиной

- Набор цанговых патронов и цанг
- Устройство лазерной наладки инструмента
- Система микросмазки и охлаждения инструмента
- Автоматический регулятор напряжения
- Пневматическое устройство обдува
- Система охлаждения шариковых винтов
- Система сбора масляного тумана
- По специальному заказу станки могут быть оснащены шпинделями 40000 ~ 50000 об/мин

В стандартную комплектацию входит:

- Система управления: SINUMERIK 840D / MITSUBISHI M625M
- Линейные шкалы на осях X,Y,Z
- Теплообменник или кондиционер в шкафу электрооборудования
- Устройство механической наладки инструмента
- Полное брызгозащитное ограждение
- Система охлаждения шпинделя жидкостная
- Рабочая лампа
- Система подачи СОЖ
- Набор инструментов

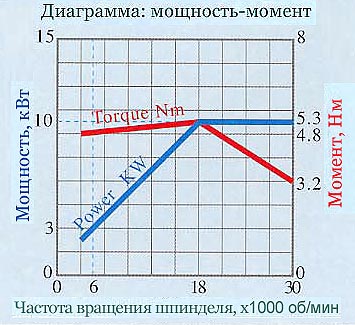

HSC-680

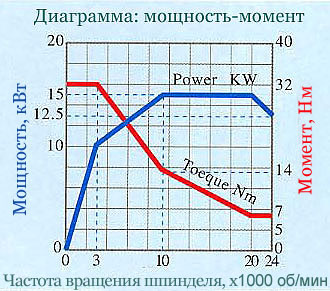

HSC-910

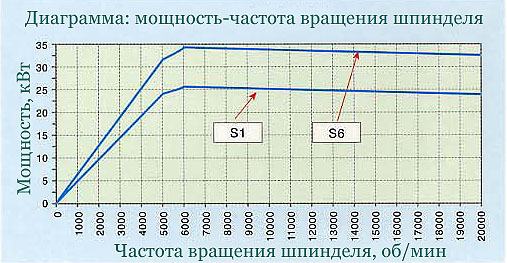

HSC-1600

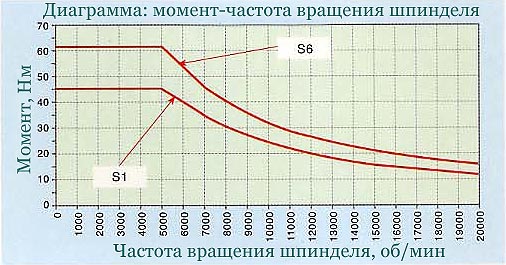

HSC-1600

ПРИМЕРЫ ОБРАБОТКИ НА ПРЕДЛАГАЕМЫХ ОБРАБАТЫВАЮЩИХ ЦЕНТРАХ SFY

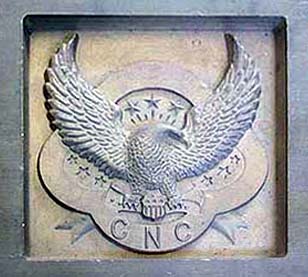

ДЕТАЛЬ "ОРЕЛ" (справа).
Общее время обработки: 2ч 50мин,
ЧПУ : MITSUBISHI 65M.
Черновая обработка:
Инструмент T1: диам. 1мм,
Шаг: 0.5мм. Глубина: 6мм,
Частота вращения шпинделя: 9000 об/мин,
Рабочая подача: 1500 мм/мин
Чистовая обработка:
Инструмент T2: диам. 0.2мм,
Шаг: 0.05мм. Глубина: 0.2мм,
Частота вращения шпинделя: 22000 об/мин,
Рабочая подача: 1500 мм/мин

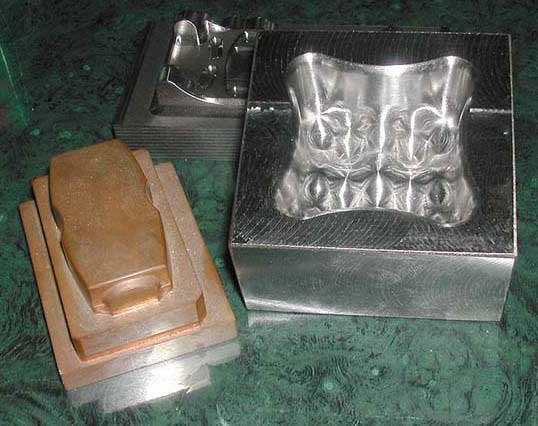

ДЕТАЛЬ "ФОРМА ДНА БУТЫЛКИ"
(справа).

Общее время обработки: 55мин,
ЧПУ : MITSUBISHI 65M.
Черновая обработка:
Инструмент T1:
диам. 10мм, R 5мм. Шаг: 0.3мм,
Частота вращения шпинделя:
18000 об/мин,
Рабочая подача: 1200 мм/мин
Чистовая обработка:
Инструмент T2:
диам. 10мм, R 5мм, Шаг: 0.05мм,
Частота вращения шпинделя:
20000 об/мин,
Рабочая подача: 1500 мм/мин

ОБРАБОТКА ДЕТАЛЕЙ ИЗ МОДЕЛЬНОГО ПЛАСТИКА:

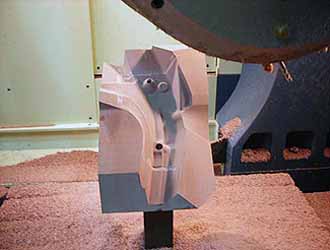

Модельный пластик обработка 1

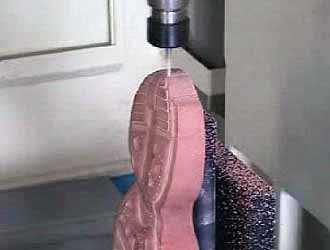

Модельный пластик обработка 2
