МАЛЫЕ ПОРТАЛЬНЫЕ (ДВУХСТОЕЧНЫЕ) ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ YOUNG TECH

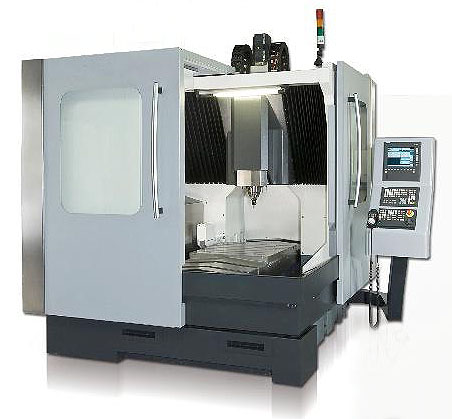

YHC-1000

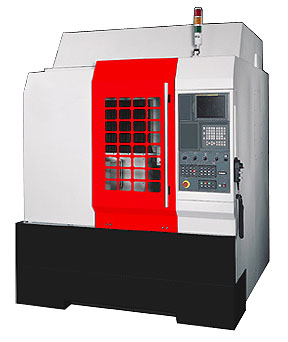

YHC-1000 VMC-500

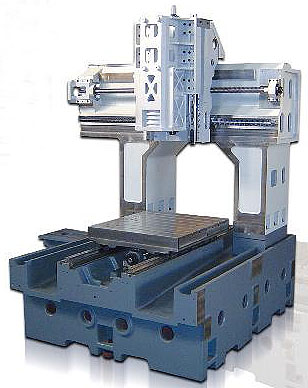

Вид станка
YHC-1000
со снятым
ограждением:
YHC-1000-Structure
Устойчивая станина,
широкое основание колонны.

Портал повышенной жесткости,
отлитый как единое целое.

Ширина портала равна ширине станины.

Стол независимо установлен на станине и поддерживается
по всей длине, что полностью исключает перевешивание стола.


БАЗОВАЯ КОМПЛЕКТАЦИЯ:

- ЧПУ FANUC 0i-MD пр-ва ЯПОНИЯ (FANUC 18i-MC - опция),
  3 оси X,Y,Z (4-я/5-я оси - опция), AICC,
  интерфейсы COMPACT FLASH 512 MB, ETHERNET, RS-232.

- Направляющие всех трех осей X, Y, Z - прецизионные линейные
  на элементах качения.

- Привод шариковых винтов осей - прямой;

- Система измерения длины инструмента Renishaw-TS27R;

- Кварцевая рабочая лампа;

- Cигнальная лампа;

- Теплообменник в электрическом шкафу;

- Виброопоры и болты для станины;

- Брызгозащитное полное ограждение;

- Система охлаждения шпинделя жидкостная компрессорная;

- Система автоматической смазки осей;

-Трансформатор 380В 3 Фазы / 220В 3 Фазы;

- Система подачи СОЖ; Пистолет СОЖ; Отделитель масла;

- Оснащение по стандарту СЕ;

CТАНДАРТНЫЕ ФУНКЦИИ:

- Жесткое нарезание резьбы;
- Функция выключения питания М30;
- Продувка шпинделя, обдув во время обработки;
- Ориентация шпинделя;
- Управление ручной подачей
  с дистанционного пульта MPG;

ОПЦИИ:

- FANUC 18i-MC, SINUMERIK 810/840, MITSUBISHI
  M70/720/730;
- Шпиндель HSK-A63;
- Сист. измерения L и D ин-та RENISHAW NC4;
- Cист. измерения детали RENISHAW MP700 (3D),
  OMP40, OMP60;
- Шнековый конвейер для стружки;
- Транспортерный конвейер для стружки с корзиной;
- Дополнительная система смыва СОЖ;
- Система подачи и сбора масляного тумана;
- Оптические линейки HEIDENHAIN осях X,Y,Z;
- СОЖ через шпиндель;
- Стабилизатор напряжения;
- Вспомогательный инструмент (патроны, цанги,
  оправки), режущий инструмент;
- Поворотный / наклонный стол.

Документация на русском языке:


- Руководство по эксплуатации
- Руководство по программированию ЧПУ


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель станка
YHC-1000
VMC-500
Система управления FANUC 0i-MD / 18-iMC /
MITSUBISHI M70A /
SYNTEC 900M /
MITSUBISHI M70A /
FANUC 0i-MD / 18-iMC
Перемещения по осям X,Y,Z, мм 700 x 1000 x 400 600 x 500 x 350
От торца шпинделя до стола, мм 166 ~ 566 120 ~ 470
Расст. от колонны до двери, мм   680
СТОЛ
Размеры стола, мм 700 x 1100 600 x 550
Макс. нагрузка на стол, кг 750 500
Т-образные пазы, мм

14 x 7 x 100 13 x 5 x 100
ШПИНДЕЛЬ
Частота вращения шпинделя максимальная, об/мин 30,000 20,000 / 24,000 / 30,000
Мощность мотора шпинделя, кВт 12,9 10 кВт
Тип зажимного конуса шпинделя HSK-E50 HSK-E40 / ISO 30
ПОДАЧИ

Быстрый ход по X, Y, Z, мм/мин 24000 24000
Рабочий ход по X, Y, Z, мм/мин 1 ~ 15000 1 ~ 15000
МАГАЗИН ИНСТРУМЕНТА

Тип: без манипулятора 20 мест, без манипулятора 20 мест, без манипулятора
Макс. диаметр инструмента, мм 20 20
Макс. длина инструмента, мм 250 250
Приводы осей X, Y, Z, B, C АС серво двигатели, 3,3 кВт АС серво двигатели, 3 кВт
Подводимая мощность, KVA 25 9
Подводимый воздух, кг/см2 6 6
Габариты, мм 3200 x 2800 x 2600 1700 x 1760 x 2000
Масса нетто, кг  7500 2000

bullit Портал, отлитый как единое целое, и широкая станина, усиленные изнутри пересекающимися ребрами
гарантируют высокую точность обработки и устойчивость при высоких скоростях шпинделя.

bullit Данная конструкция обеспечивает механическую и температурную стабильность, повышает устойчивость
к температурным деформациям, а также гашение вибраций при высокоскоростной обработке.

bullit Ползун оси Z обеспечивает плавность вертикального перемещения шпиндельной головки без противовеса.

bullit Конструкция станка рассчитана методом конечных элементов.

bullit Широкая станина с 2-мя линейными направляющими на роликовых элементах качения обеспечивает
превосходную устойчивость.

bullit Станина и основные несущие конструкции отлиты из сертифицированного мелкозернистого
антикоррозионного чугуна Meehanite с малым коэффициентом теплового расширения, обеспечивающего
длительное сопротивление износу, высокую устойчивость к нагрузкам и температурным колебаниям.

YHC-1000-ATC


bullit На станок устанавливаются
магазины инструмента
на 20 / 40 / 60 позиций.

bullit Смена инструмента контролируется датчиком.

YHC-1000-Head


bullit Линейные направляющие
на роликовых элементах качения обеспечивают высокую скорость быстрого хода.

bullit Устойчивая конструкция шпиндельной головки
обеспечивает высокую
точность позиционирования.

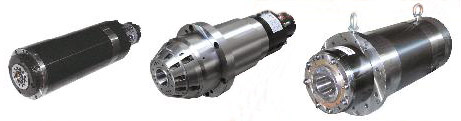

bullit Прецизионные мощные шпиндели обеспечивают высокую точность на протяжении длительного времени благодаря продуманной системе эффективного удаления тепла при высоких скоростях вращения. Шпиндели на керамических подшипниках,
с системой охлаждения. Фронтальная часть - с воздушной завесой.


bullit Станки оснащаются новейшими системами ЧПУ

YHC-1000-CNC
YHC-1000-Spindles

bullit Предварительно нагруженные высокоточные малошумящие шариковые винты
с удлиненными двойными гайками, обеспечивают высокую точность позиционирования. Мощные моторы осей, напрямую соединенные через муфты с шариковыми винтами, максимизируют вращающий момент.
