ВЕРТИКАЛЬНЫЕ ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ YOUNG TECH

Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный
эксклюзивный представитель YOUNG TECH в России и странах СНГ.

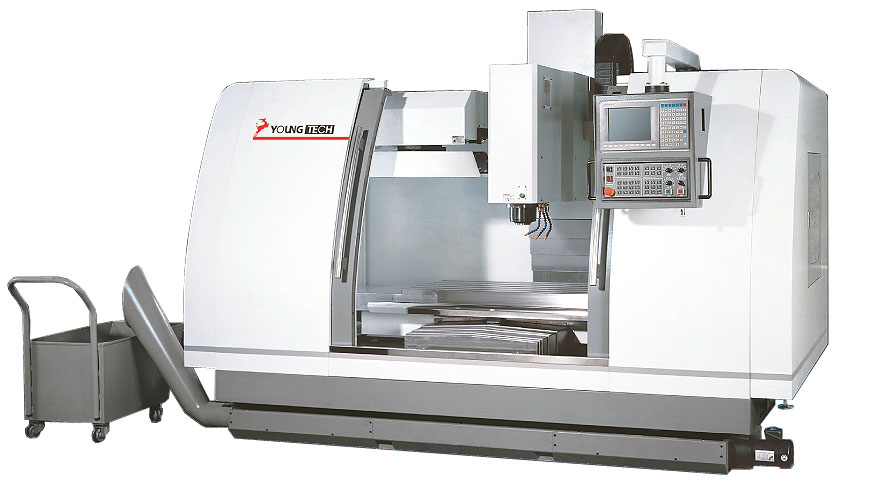

YMC-1050L
YMC-1060L и YMC-1568L - С ЛИНЕЙНЫМИ НАПРАВЛЯЮЩИМИ КАЧЕНИЯ (L)
YMC-1060, YMC-1368, YMC-1568 - С НАПРАВЛЯЮЩИМИ СКОЛЬЖЕНИЯ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ СЕРИИ YMC
(cтанки серии YMC имеют прямой привод шариковых винтов осей):



YMC-1060

YMC-1060L

YMC-1368

YMC-1568

YMC-1568L

Система ЧПУ:

Fanuc 0iMD (Япония), 3 оси X,Y,Z (4-я непрерывная ось, 5-я дискретная ось - опции),
8,4’/10,4’ цветной LCD монитор, Интерфейсы CF на PCMCIA (512MB), ETHERNET. AICC, Manual Guide i - опции.
FANUC ALPFA Package. Сборка 45~60 дней.

FAGOR-8065 (Испания), 3 оси X,Y,Z (4-я ось - опция) , 15’ цветной сенсорный LCD монитор,
Интерфейсы USB, ETHERNET. Сплайновая интерполяция.
Сборка 60~75 дней.
SYNTEC 900M (Тайвань), на основе индустриального PC. 3 оси X,Y,Z (4-я и 5-я оси - опция) , 15’ цветной LCD монитор, автоматическое графическое моделирование перед началом обработки. Интерфейсы USB, ETHERNET. Сборка 35~45 дней.
Система приводов осей: Cервоусилители осей XYZ и AC серво моторы Fanuc / Fagor / Mitsubishi или Delta - соответственно
Магазин инструмента (A.T.C.):
на 20 гнёзд зонтичного типа, без манипулятора (опция: на 24 гнёзда, c манипулятором)
Направляющие осей X, Y, Z Скольжения Линейные качения Скольжения Скольжения Линейные качения

2 направляющих по Y

2 направляющих по Y

2 направляющих по Y 2 направляющих по Y 3 направляющих
на оси Y
Ход по осям X, Y, Z, мм : 1000 x 600 x 570 1000 x 600 x 570 1300 x 680 x 670 1500 x 680 x 670 1500 x 680 x 670
Размеры стола, мм: 1300 x 600 1300 x 600 1700 x 600 1700 x 600 1700 x 600
Т- пазы (ширина, кол-во): 18 x 5 18 x 5 18 x 5 18 x 5 18 x 5
Расст.от торца шпинделя до стола, мм 100 ~ 670 100 ~ 670 100 ~ 770 100 ~ 770 100 ~ 770
Расст.от оси шпинделя до колонны, мм 600 600 700 767 767
Максимальн. нагрузка на стол, кг: 800 800 1000 1000 1000
Диаметр шариковых винтов, шаг, мм 40 х 10 40 х 10 40 х 10 40 х 10 40 х 10
Быстрый ход по X, Y, Z, м/мин: 0~24 / 0~24 / 0~20 0~36 / 0~36 / 0~36 0~24 / 0~24 / 0~20 0~24 / 0~24 / 0~20 0~36 / 0~36 / 0~36
Рабочая подача по X, Y, Z, мм/мин:
0~10000
Тип шпинделя:
BT-40
Частота вращения шпинделя: 60~ 12000 об/мин, AC инвертер. Бесступенчатая регулировка частоты вращения.
Мощность мотора шпинделя: 7,5кВт непрерывно, 11 кВт - 30мин
(опция Fanuc: 11,5кВт непрерывно, 15 кВт - 30мин / 15кВт непрерывно, 18,5 кВт - 30мин)
(опция Fagor: 15кВт непрерывно, 22 кВт - 30мин / 18,5кВт непрерывно, 26 кВт - 30мин)
Привод шпинделя: Высокомоментный зубчатый ремень (прямой привод шпинделя – опция)
Макс. Диаметр / масса инструмента диам.100 мм / 7.5 кг
Точность позиционир. / повторяемость: +/-5мкм на 300мм/+/-3мкм
Габариты, приблизительно, мм: 3120 x 2500 x 2250

3120 x 2500 x 2250

3650 х 2850 х 2550 4400 х 2850 х 2550 4400 х 2850 х 2550
Масса нетто станка, кг: 5200 5500 6200 6600 8000

* - Производитель оставляет за собой право изменять спецификацию станков без предварительного уведомления
Станки YOUNG TECH, укомплектованные ЧПУ FANUC, представляют собой правильное решение для Вашего предприятия - Вы можете купить 2 станка YOUNG TECH вместо 1 станка европейского производства, который Вы планировали приобрести ранее.

Fanuc - электрошкаф
Вниманию менеджеров по закупкам оборудования!
При заказе у нас станка с системой ЧПУ Fanuc - устанавливается система ЧПУ, изготовленная в Японии ( см. фотографию выше),
а НЕ "Фанук-совместимые" системы, как предлагают конкуренты!!!)



CТАНДАРТНЫЕ АКСЕССУАРЫ:
ОПЦИИ:
  • Система ЧПУ - на выбор:

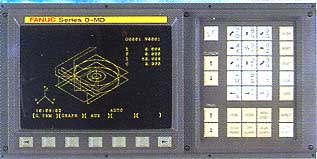

    - FANUC 0i-MD, 8.4' LCD (пр-ва Японии, FANUC ALPFA Package)


    - FANUC 0i-MD, 10.4' LCD (пр-ва Японии, FANUC ALPFA Package)

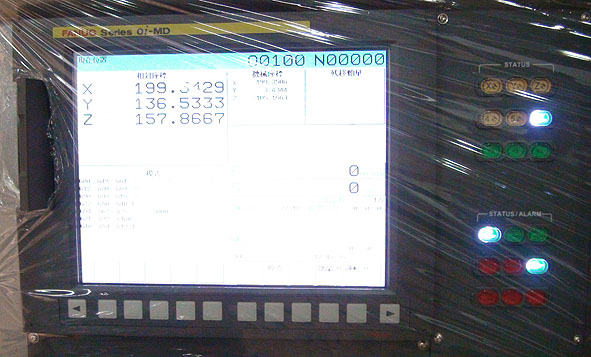

    Fanuc-0iMD-10inch

    - FAGOR 8065, 15' сенсорный LCD (пр-ва Испании)

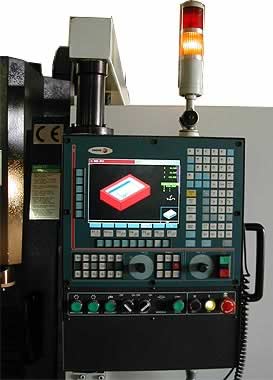

    Fagor 8055 панель оператора

    - SYNTEC 900ME
    (пр-ва Тайвань) - (аналог FANUC серии 0M).
    ЧПУ SYNTEC позволяет легко визуализировать путь инструмента перед началом обработки нажатием одной кнопки. Не требуется задавать размеры и форму заготовки - масштабирование в размер экрана производится автоматически.
    Syntec Operator's panel
  • Направляющие осей X, Y, Z – качения (модели станков с индексом L) или коробчатые скольжения, ручное шабрение, покрытие - Turcite-B. (Модели станков с направляющими качения отличаются по форме станины от моделей с направляющими скольжения, это - разные модели станков).
  • Широкая устойчивая станина, 3 направляющих качения на станине у модели YMC-1568L
  • Станина и все несущие элементы станка отлиты из мелкодисперсного эластичного сертифицированного чугуна Meehanite
  • Ось Z снабжена противовесом
  • Шариковые винтовые пары с двойными гайками на X, Y, Z, диаметр винтов 40мм (50мм - опция)
  • Тип привода шпинделя – зубчатый ремень
  • Шпиндель BT40, 8000 об/мин. Мощность 5.5/7.5 кВт либо 11/15 кВт либо 15/18.5 кВт, в зависимости от модели станка.
  • Шпиндель BT40 (стандартная комплектация) оборудован 4 фронтальными и 2 задними высокоточными радиально-упорными подшипниками класса точности Р4:
  • Жесткое нарезание резьбы
  • Функция выключения питания М30
  • Продувка шпинделя
  • Рабочая лампа
  • Индикатор и сигнал окончания цикла
  • Система автоматической смазки
  • DATA SERVER для хранения программ (опция)
  • CF, Ethernet и RS-232 интерфейсы (на фото - для ЧПУ Syntec):

    YT-USB-RS-232

  • Трансформатор 380B, 3 фазы.



  • Шпиндель BT50, 6000 об/мин. Мощность 11/15 кВт либо 15/18.5 кВт
  • Шпиндель BT50, 4500 об/мин - опция. Мощность 11/15 кВт либо 15/18.5 кВт.
  • Привод шпинделя 20 кВт
  • Шпиндели BT 40 с частотой вращения 10000 / 12000 об/мин
  • Магазин на 20 инструментов (без манипулятора)
  • Магазин на 24 инструмента (с манипулятором):



  • Привод шпинделя через двухскоростную коробку скоростей
    ZF производства Германии (10-15 лс):

  • Брызгозащитное полное ограждение
  • Прокачка СОЖ через шпиндель (давление 5 бар либо 15 бар)
  • Система охлаждения шпинделя масляная компресорная
  • Винтовой (шнековый) / цепной конвейер для стружки
  • Дополнительная система смыва СОЖ
  • Интерфейс для 4-ой оси
  • Система масляного тумана
  • Отделитель масла
  • Пистолет СОЖ
  • Система автоматического измерения длины и радиуса инструмента RENISHAW TS27R:


  • Система автоматического измерения размеров детали RENISHAW MP10 / MP700 / OMP40 / OMP60
  • Поворотный / наклонный стол с планшайбой диаметром 100 / 200 / 250 / 320 мм
  • Глобусный стол с планшайбой диаметром 125 / 200 мм:

  • Система подачи СОЖ через шпиндель с надежным соединением через вращающуюся муфту (5 bar / 15 bar):

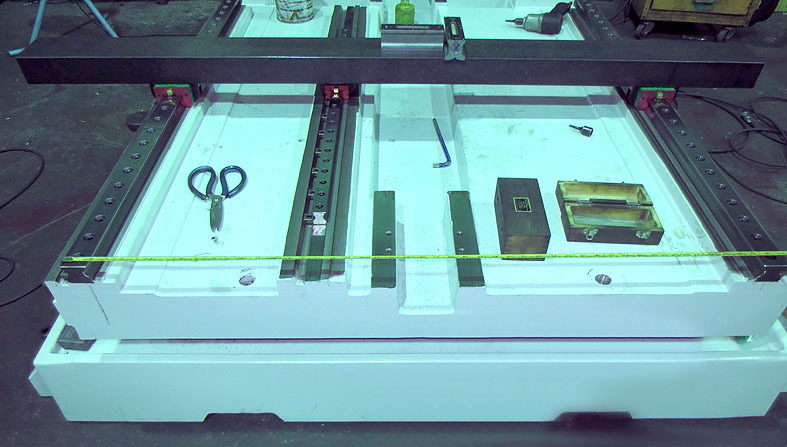

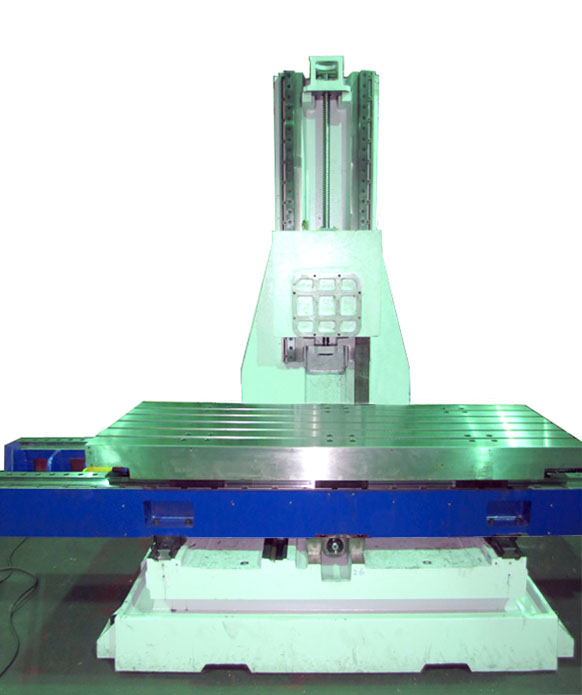

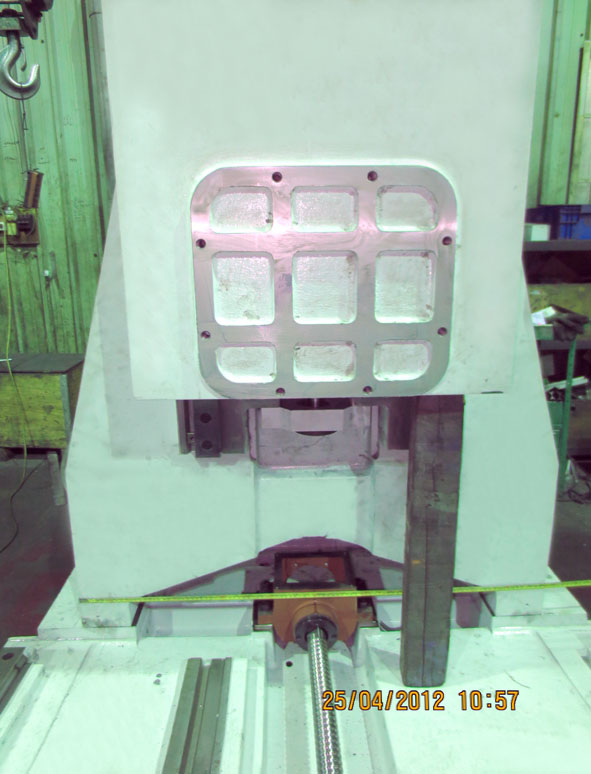

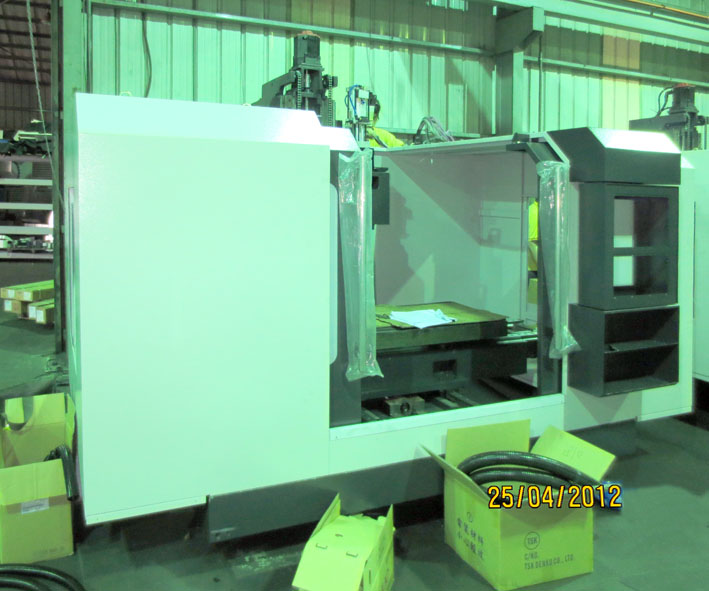

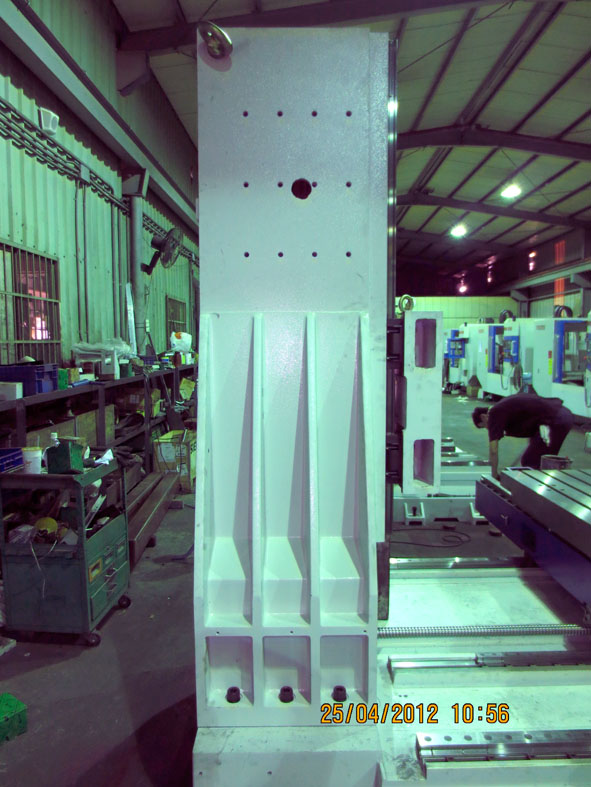

НА ЗАВОДЕ ИЗГОТОВИТЕЛЕ СТАНКОВ YOUNG TECH НА ТАЙВАНЕ (Сборочный цех No.3,
сборка станков YMC-1568L с линейными направляющими качения):

YMC-1568L-1 YMC-1568L-2
YMC-1568L-3

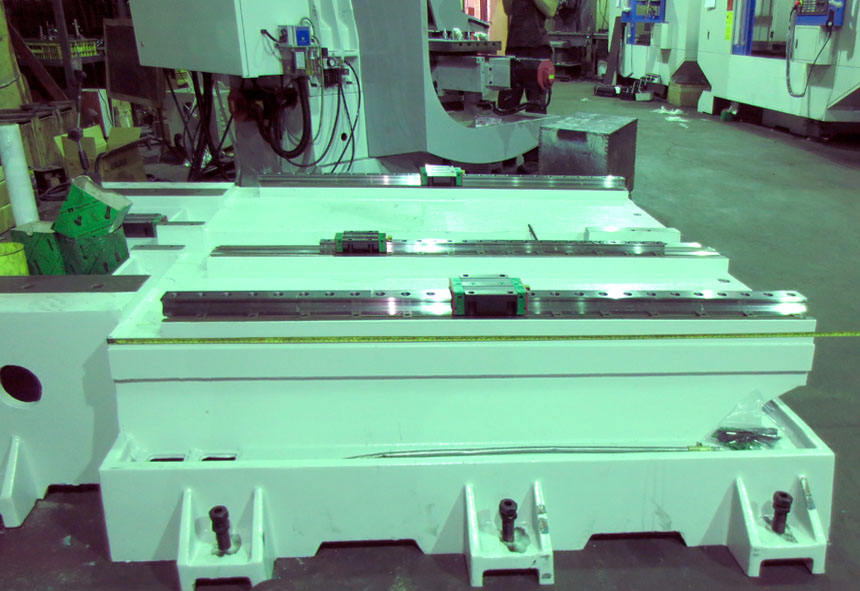

Отличие от конкурентов - широкая устойчивая станина


YMC-1568L-4
YMC-1568L-6 YMC-1568-5

НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ СТАНКОВ YOUNG TECH НА ТАЙВАНЕ (Сборочный цех No.4,
сборка станков YMC-1050, YMC-1060 и YMC-1368 с направляющими скольжения):

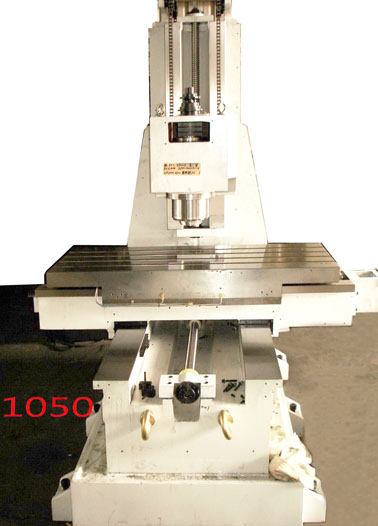

YMC-1050-body-1

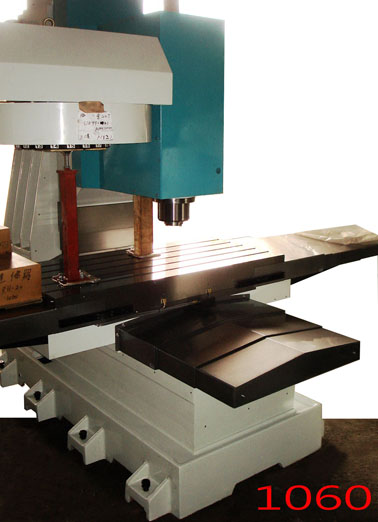

YMC-1060-body-1

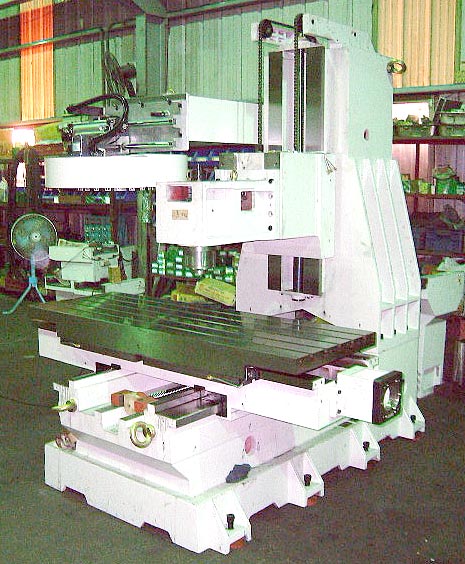

YMC-1368-3

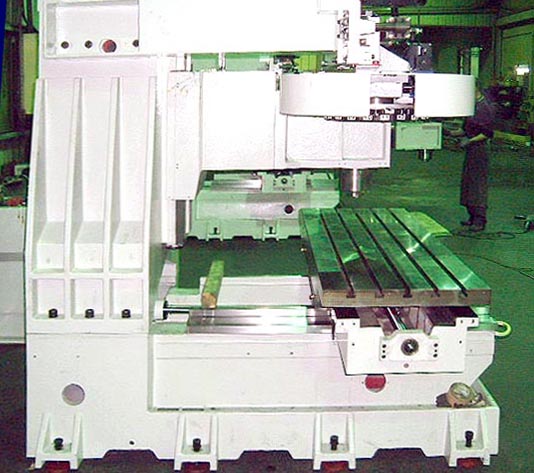

YMC-1368-2
