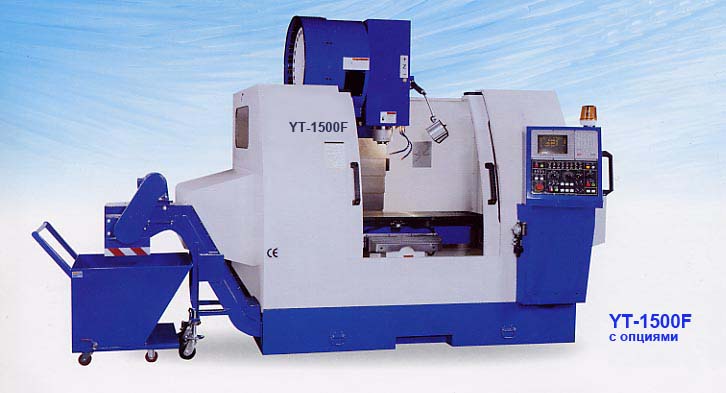

БЮДЖЕТНЫЕ ВЕРТИКАЛЬНЫЕ ФРЕЗЕРНЫЕ СТАНКИ YOUNG TECH С ЧПУ

Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный
эксклюзивный представитель YOUNG TECH в России и странах СНГ.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЮДЖЕТНЫХ ФРЕЗЕРНЫХ СТАНКОВ YOUNG TECH,
С НАПРАВЛЯЮЩИМИ СКОЛЬЖЕНИЯ (бюджетные станки серии YT отличаются от станков серии YMC тем, что имеют
привод шариковых винтов осей через зубчатый ремень и, как правило, на них устанавливается ЧПУ Syntec):

 Модель

YT-300S

YT-800S
YT-1000S
YT-1300S
YT-1500S
YT-1700S
YT-2000S
YT-2500S


Ход по осям X,Y,Z, мм 300x300x300
(400 без ATC)
800x500x570 1000x500x570 1300x635x620 1520x760x710 1700x870x710 2000x880x710 2500x880x710
Стол, мм 500 x 356 1220 x 400 1370 x 400 1600 x 500 1850 x 610 1830 x 760 2330 x 760 2845 x 760
Макс.нагрузка на стол, кг 400 800 800 1500 1500 1600 1800 1800
Шпиндель стандартная комплектация BT40
Хвостовик
BT 30 BT 40 BT 40 BT 40 BT 40 BT 40 BT 40 BT 40
Скорость вращения, об/мин 10000 8000 8000  8000  8000  8000  8000 8000
Макс. мощность мотора шпинделя, непрерывно / 30 минут, (в скобках-опция), кВт 5.5 / 7.5

5.5 / 7.5
(11 / 15)
5.5 / 7.5
(11 / 15)
5.5 / 7.5
(11 / 15)
11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
Шпиндель BT40 опция-1
Хвостовик   BT 40 BT 40 BT 40 BT 40 BT 40 BT 40 BT 40
Скорость вращения, об/мин   10000 10000 10000 10000 10000 10000 10000
Макс. мощность мотора шпинделя, непрерывно / 30 минут, (в скобках-опция), кВт   11 / 15.5 11 / 15.5 11 / 15.5 11 / 15.5
(15 / 19.5)
11 / 15.5
(15 / 19.5)
11 / 15.5
(15 / 19.5)
11 / 15.5
(15 / 19.5)
Шпиндель BT40 опция-2
Хвостовик BT 30 BT 40 BT 40 BT 40 BT 40 BT 40 BT 40 BT 40
Скорость вращения, об/мин 12000 12000 12000 12000 12000 12000 12000 12000
Макс. мощность мотора шпинделя, непрерывно / 30 минут, (в скобках-опция), кВт 5.5 / 7.5 11 / 15.5 11 / 15.5 11 / 15.5 11 / 15.5
(15 / 19.5)
11 / 15.5
(15 / 19.5)
11 / 15.5
(15 / 19.5)
11 / 15.5
(15 / 19.5)
Шпиндель BT50 опция-1
Хвостовик         BT 50 BT 50 BT 50 BT 50
Скорость вращения, об/мин         6000 6000 6000 6000
Макс. мощность мотора шпинделя, непрерывно / 30 минут, (в скобках-опция), кВт         11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
Шпиндель BT50 опция-2
Хвостовик         BT 50 BT 50 BT 50 BT 50
Скорость вращения, об/мин         4500 4500 4500 4500
Макс. мощность мотора шпинделя, непрерывно / 30 минут, (в скобках-опция), кВт         11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
11 / 15
(15 / 18.5)
Подача
Быстрый ход по X,Y,Z, (в скобках - опции), м/мин 0-10 0-10 0-10 (0-20) 0-10 (0-20) 0-10 (0-20) 0-10 (0-20) 0-10 (0-20) 0-10 (0-20)
Диам. шариковых винтов осей X / Y / Z, мм 25 32 32  40  40 (50 - опция)  40 (50 - опция)  40 (50 - опция)  40 (50 - опция)
Макс. рабочая подача, м/мин 0-5 0-5 0-5 0-5 0-5 0-5 0-5 0-5
Магазин инструмента ОПЦИЯ ОПЦИЯ ОПЦИЯ ОПЦИЯ ОПЦИЯ ОПЦИЯ ОПЦИЯ ОПЦИЯ
Колич-во инструментов
в магазине
10 без манипулятора 16 без манипулятора 16 без манипулятора 16 или 20 без манипулятора 16 или 20 без манипулятора
(24 с манип.)
16 или 20 без манипулятора
(24 с манип.)
16 или 20 без манипулятора
(24 с манип.)
16 или 20 без манипулятора
(24 с манип.)
Точность, мкм +/- 5 +/- 5 +/- 5 +/- 5 +/- 5 +/- 5 +/- 5 +/- 5

Масса станка (исполнение S)
без полного ограждения
(Net/Gross), кг

1800 (1950) 4000 (4500) 4150 (4650) 5200 (5800) 5850 (6250) 6800 (7100) 7000 (7500) 7200 (7700)

Масса станка (исполнение F)
c полным ограждением
(Net/Gross), кг

2400 (2500) 4500 (5000) 4650 (5150) 5850 (6350) 6450 (6950) 7700 (8200) 11000 (12500) 11500 (13000)

Габариты (исполнение S)
без полного ограждения (LxWxH), мм

2300 X 1910 X 2500

2800 X 1950 X 2580

3170 х 2110 х
х 2580
4150 х 2400 х
х 2800
4430 х 2400 х
х 2800
5300 х 3000
х 2800
5600 х 3000
х 2800
6100 х 3000
х 2800

Габариты (исполнение F)
c полным ограждением
(LxWxH), мм

2700 X 2300 X 2500

3120 X 2500 X 2580

3120 х 2500 х
х 2580
3650 х 2850 х
х 2800
4430 х 2850 х
х 2800
5300 х 3000
х 2800
5600 х 3000
х 2800
6100 х 3000
х 2800
* - Производитель оставляет за собой право изменять спецификацию станков без предварительного уведомления


Станки YOUNG TECH, укомплектованные ЧПУ SYNTEC, представляют собой уникальное бюджетное решение для Вашего предприятия - Вы можете купить 3 станка YOUNG TECH вместо 1 станка европейского производства, который Вы планировали приобрести ранее.



CТАНДАРТНЫЕ АКСЕССУАРЫ:
ОПЦИИ:
  • Система ЧПУ - на выбор:
    - FANUC 0i-MD, 8.4'/10.4' LCD (пр-ва Японии, FANUC ALPFA Package) AICC, Manual Guide i - опции.
    - FAGOR 8065, 15' сенсорный LCD (пр-ва Испании)
    - SYNTEC 900ME
    (пр-ва Тайвань) - (аналог FANUC серии 0M).
    ЧПУ SYNTEC позволяет легко визуализировать путь инструмента перед началом обработки нажатием одной кнопки. Не требуется задавать размеры и форму заготовки -масштабирование в размер экрана производится автоматически.
  • Направляющие осей X, Y, Z – коробчатые скольжения, ручное шабрение, покрытие - Turcite-B.
  • Широкая устойчивая станина, 4 направляющих скольжения на станине у моделей YT1700 / 2000:
  • Станина и все несущие элементы станка отлиты из мелкодисперсного эластичного сертифицированного чугуна Meehanite
  • Ось Z снабжена противовесом
  • Шариковые винтовые пары с двойными гайками на X, Y, Z, диаметр винтов 32 / 40мм (50мм - опция)
  • Тип привода шпинделя – зубчатый ремень
  • Шпиндель BT40, 8000 об/мин. Мощность 5.5/7.5 кВт либо 11/15 кВт либо 15/18.5 кВт, в зависимости от модели станка.

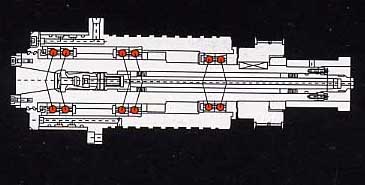

  • Шпиндель BT40 (стандартная комплектация) оборудован 4 фронтальными и 2 задними высокоточными радиально-упорными подшипниками класса точности Р4:
  • Жесткое нарезание резьбы
  • Функция выключения питания М30
  • Продувка шпинделя
  • Рабочая лампа
  • Индикатор и сигнал окончания цикла
  • Система автоматической смазки
  • DATA SERVER 1Gb (Compact Flash) для хранения программ

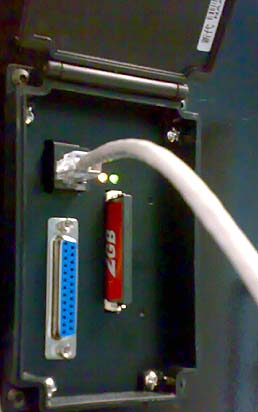

  • CF, Ethernet и RS-232 интерфейсы:

    YT-USB-RS-232

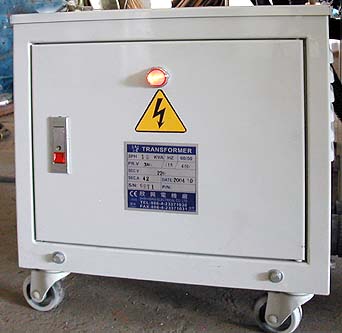

  • Трансформатор 380B, 3 фазы:



  • Шпиндель BT50, 6000 об/мин. Мощность 11/15 кВт либо 15/18.5 кВт, у моделей станков YT1500 / 1700 / 2000 / 2500.
  • Шпиндель BT50, 4500 об/мин - опция. Мощность 11/15 кВт либо 15/18.5 кВт, у моделей станков YT1500 / 1700 / 2000 / 2500.
  • Привод шпинделя 20 кВт
  • Шпиндели BT 40 с частотой вращения 10000 / 12000 об/мин
  • Магазин на 20 инструментов (без манипулятора)

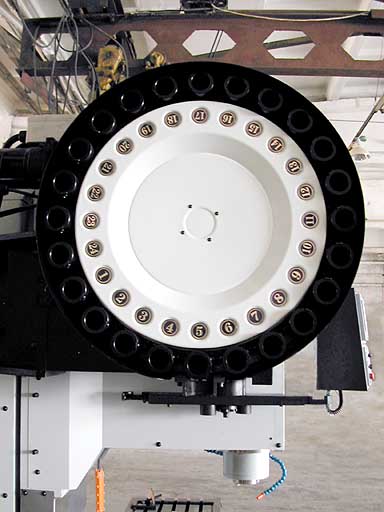

  • Магазин на 24 инструмента (с манипулятором):

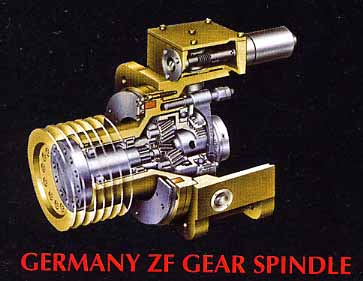

  • Привод шпинделя через двухскоростную коробку скоростей
    ZF производства Германии:

  • Брызгозащитное полное ограждение
  • Прокачка СОЖ через шпиндель (давление 5 бар либо 15 бар)
  • Система охлаждения шпинделя масляная компресорная
  • Винтовой (шнековый) / цепной конвейер для стружки
  • Дополнительная система смыва СОЖ
  • Интерфейс для 4-ой оси
  • Система масляного тумана
  • Отделитель масла
  • Пистолет СОЖ

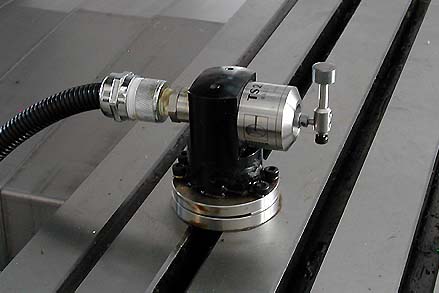

  • Система автоматического измерения длины и радиуса инструмента RENISHAW TS27R:


  • Система автоматического измерения размеров детали RENISHAW MP10 / MP700 / OMP60

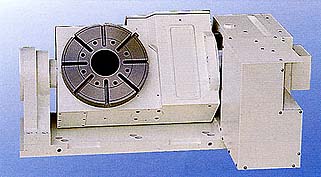

  • Поворотный / наклонный стол с планшайбой диаметром 100 / 200 / 250 / 320 мм
  • Глобусный стол с планшайбой диаметром 125 / 200 мм:

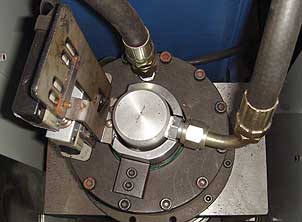

  • Система подачи СОЖ через шпиндель с надежным соединением через вращающуюся муфту:


Test-Detal-YT800FM

Возможно, пока Вы выбираете
между "америкой" за 4 млн
и "швейцарией" за 6 млн,
Ваши конкуренты уже приобрели
у нас за 2 млн и успешно эксплуатируют

СОВРЕМЕННЫЕ

ТОЧНЫЕ

ХОРОШО ОСНАЩЕННЫЕ...

И НЕДОРОГИЕ ТАЙВАНЬСКИЕ

СТАНКИ "YOUNG TECH"!

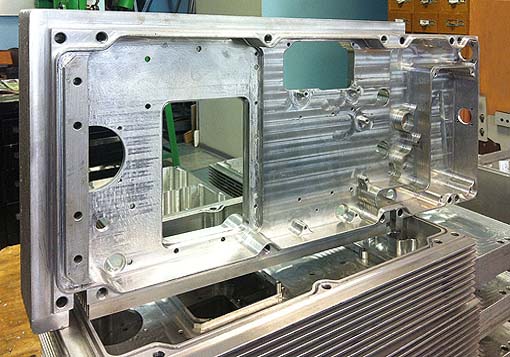

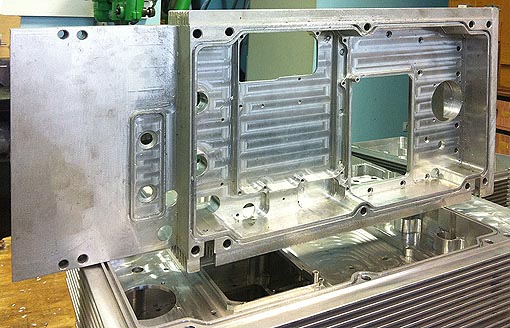

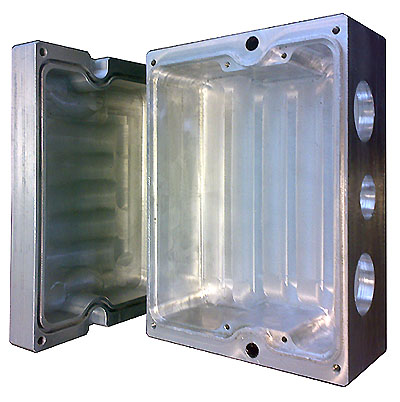

На фото слева - детали
"Крышка" и "Корпус" (YT-800FM)

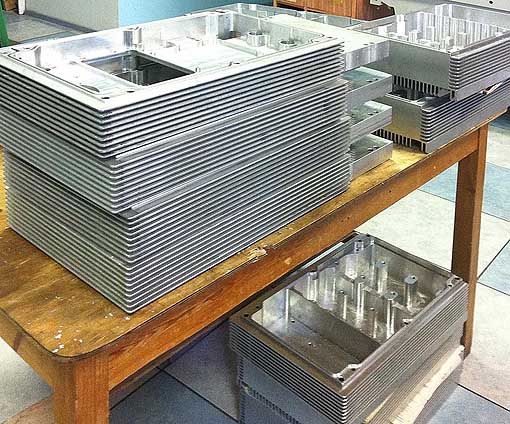

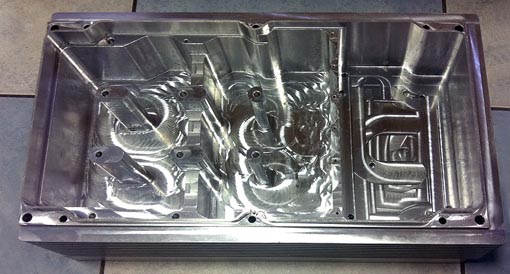

На фото ниже - серийные детали заказчика (изготовлены на бюджетном станке YT-800FM с ЧПУ SYNTEC-900M)


YT-800FM деталь 2 YT-800FM деталь 1
YT-800FM деталь 3 YT-800FM деталь 4

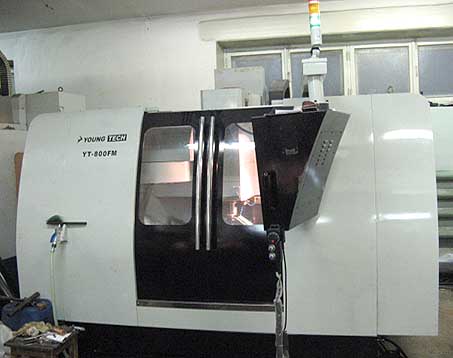

БЮДЖЕТНЫЙ СТАНОК YT-800FM
С ПОЛНЫМ ОГРАЖДЕНИЕМ
НА ПРЕДПРИЯТИИ НАШЕГО ЗАКАЗЧИКА:

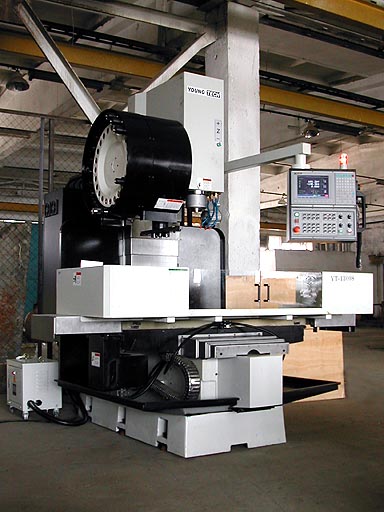

БЮДЖЕТНЫЙ СТАНОК YT-1300S
С ЧАСТИЧНЫМ ОГРАЖДЕНИЕМ НА ПРЕДПРИЯТИИ НАШЕГО ЗАКАЗЧИКА:
YT-800FM-Spb
YT-1300S

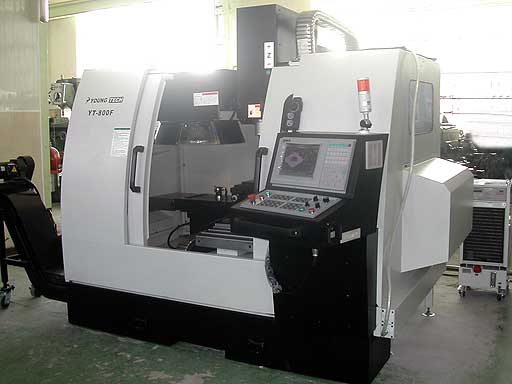

БЮДЖЕТНЫЙ СТАНОК YT-800F С ПОЛНЫМ ОГРАЖДЕНИЕМ
НА ПРЕДПРИЯТИИ НАШЕГО ЗАКАЗЧИКА:

YT-800FM-Front-View

На фотографии показан станок YT-800F, вид спереди. На фотографии показаны: слева - конвейер для стружки с корзиной, справа - пульт оператора с ручным маховичком, компрессорная система охлаждения шпинделя.

YT-800FM-Rear-View

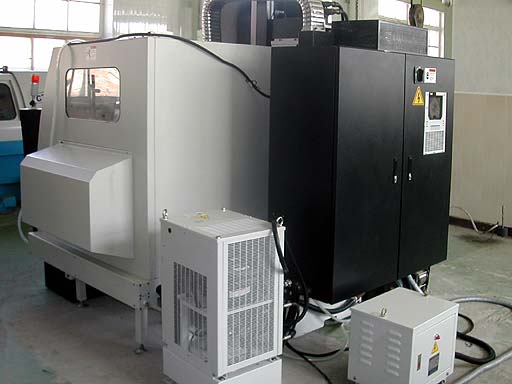

На фотографии показан станок YT-800F, вид сзади: компрессорная система охлаждения шпинделя, шкаф электрооборудования с теплообменником, понижающий трансформатор 380B 3 фазы.

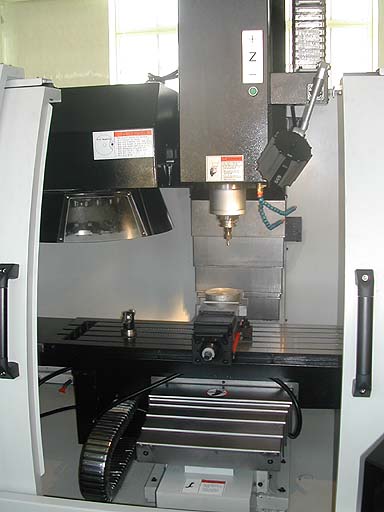

На фотографии показана рабочая зона станка YT-800F: шпиндель 8000 об/мин, рабочая лампа, прецизионные тиски,
слева вверху - магазин инструмента зонтичного типа без манипулятора на 16 позиций,
слева внизу - датчик автоматического измерения радиуса и длины инструмента Renishaw.

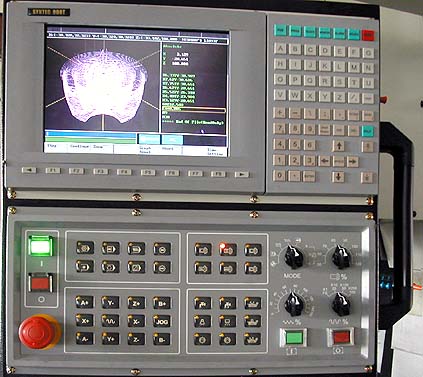

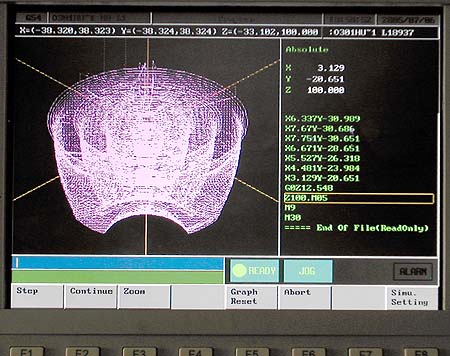

ВНЕШНИЙ ВИД ЭКРАНА ЧПУ
(3D ПРОРИСОВКА ПЕРЕД ОБРАБОТКОЙ):

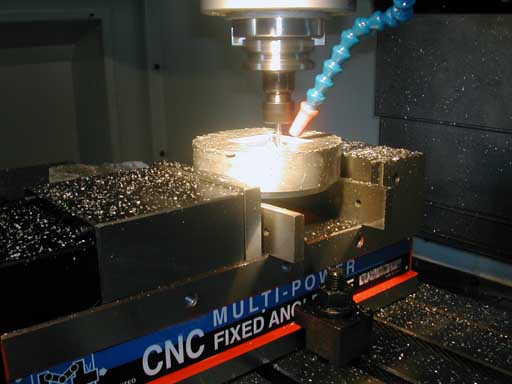

ОБРАБОТКА НА СТАНКЕ YT-800F. ЗАГОТОВКА ЗАКРЕПЛЕНА
В ПРЕЦИЗИОННЫХ ТИСКАХ:
Graphics-Syntec
Vice
Усилие зажима тисков 0~6000кг. Патентованный механизм зажима из подшипниковой стали высшего качества. Направляющие скольжения тисков термически обработаны. Материал корпуса тисков FCD60 Ductile Iron твердостью HRC50.
Устанавливаются горизонтально или вертикально.

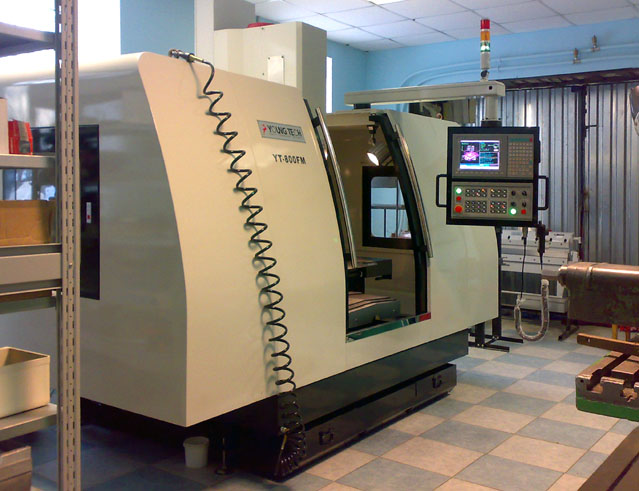

БЮДЖЕТНЫЙ СТАНОК YT-800FM С ПОЛНЫМ ОГРАЖДЕНИЕМ
НА ПРЕДПРИЯТИИ НАШЕГО ЗАКАЗЧИКА:


На фотографии показаны: слева - пистолет СОЖ,
справа - навесной пульт оператора с ручным маховичком.

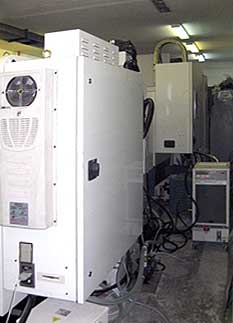

YT-800FM, вид сзади: шкаф электрооборудования
с теплообменником, внизу порт RS-232 и Ethernet, трансформатор, компрессорная масляная система охлаждения шпинделя.

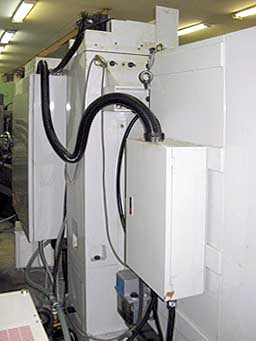

YT-800FM, вид сзади:
шкаф электрооборудования.

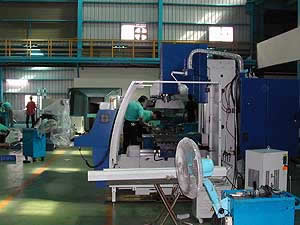

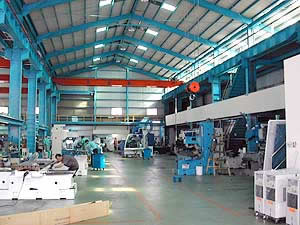

НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ СТАНКОВ YOUNG TECH НА ТАЙВАНЕ (Сборочный цех No.1):

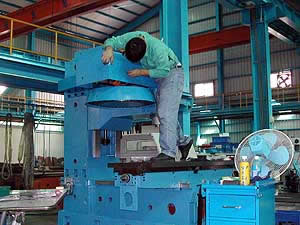

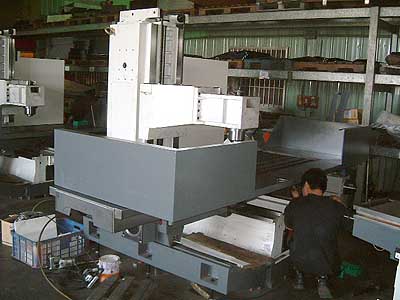

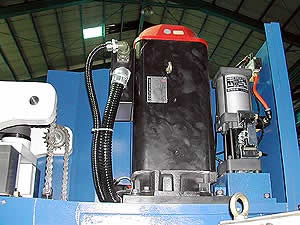

Общий вид цеха No.1 завода Young Tech Монтаж станка YT-1700S (с полным ограждением) Цепи противовеса оси Z,
AC-привод шпинделя стандартной комплектации 7.5 кВт, пневматический бустер

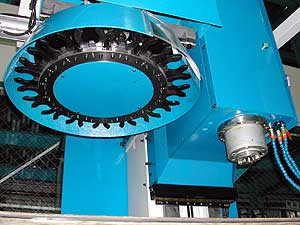

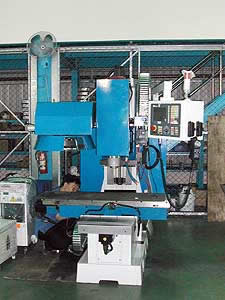

Монтаж станка YT-1500S Магазин на 16 инструментов без манипулятора Монтаж станка YT-800S

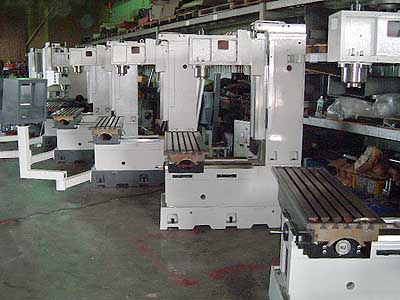

НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ СТАНКОВ YOUNG TECH НА ТАЙВАНЕ (Сборочный цех No.2):


Участок сборки станков YT-800FM, YT-1000FM

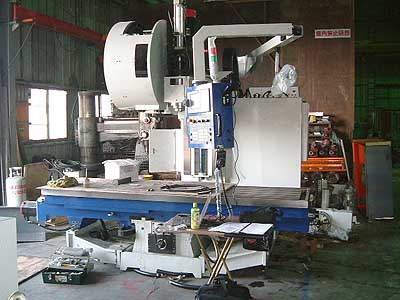

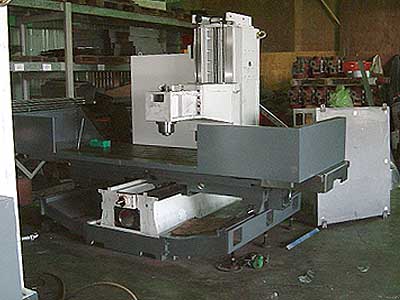

Монтаж станка YT-2000FM

Монтаж станка YT-2000SM

Монтаж станка YT-2000SM

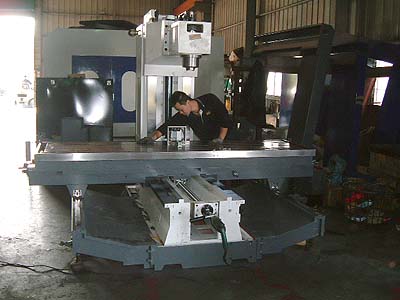

Проверка геометрической точности стола станка YT-2000SM

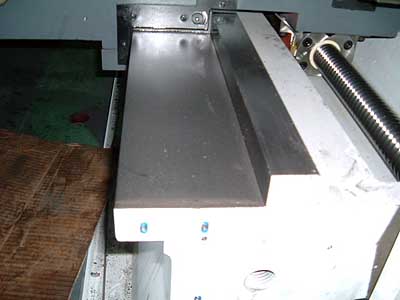

Широкие (120+40) мм = 160 мм направляющие станка YT-2000SM
