ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР
MC-850
ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР
MC-966


ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ
"SCHNEEBERGER" (Швейцария)
НА ОСЯХ X,Y,Z

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ
С ПОКРЫТИЕМ TURCITE-B
НА ОСЯХ X,Y,Z

(На фотографии станки показаны с системой ЧПУ Mitsubishi 64SM и магазином на 16 инструментов без манипулятора)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


MC-850

MC-966

Размеры стола:

950 x 500 мм

1100 x 600 мм

Ход по X,Y,Z :

850 x 500 x 560 мм

900 x 600 x 600 мм

Расстояние от шпинделя до стола:

100 ~ 620 мм

120 ~ 720 мм

Частота вращения шпинделя:

8000 об/мин (привод - зубчатый ремень)
(опция 10000, 12000 об/мин)

6000 об/мин (привод - зубчатый ремень)
(опция 8000, 10000, 12000 об/мин)

Макс.мощность мотора шпинделя:

5.5 кВт / 7.5 кВт (30 мин)

11 кВт

Макс.мощность сервомоторов осей:

1.5 кВт

2.2 кВт

Хвостовик шпинделя:

BT-40

BT-40

Максимальная масса детали:

500 кг

1000 кг

Быстрый ход по X, Y, Z:

32 x 32 x 18 м/мин

15 x 15 x 12 м/мин

Т - пазы (ширина, количество, шаг):

18 x 4 x 100 мм

18 x 5 x 100 мм

Макс.масса / диаметр инструмента:

7 кг / 90 мм

8 кг / 100 мм

Ширина открытия двери:

900 мм

900 мм

Габариты:

2280 x 2300 x 2530 мм

2600 x 2620 x 2800 мм

Масса нетто / брутто:

5200 / 5500 кг

7000 / 7500 кг

Подводимый воздух:

6 кг/см2

6 кг/см2

Точность позиционирования:

0.005 x 300 мм

0.005 x 300 мм

Повторяемость: ±0.003 мм ±0.003 мм

(ССЫЛКА НА СПЕЦИФИКАЦИИ ДРУГИХ МОДЕЛЕЙ СТАНКОВ ДАННОГО ПРОИЗВОДИТЕЛЯ НАХОДИТСЯ В КОНЦЕ СТРАНИЦЫ)
CТАНДАРТНОЕ ОСНАЩЕНИЕ:


- Система ЧПУ MITSUBISHI 64SM
- Магазин на 16 инструментов
без манипулятора (“Armless”)
- Продувка шпинделя
- Индикатор окончания цикла
- Теплообменник в электрическом шкафу
- Система автоматической смазки
- Телескопическая защита осей
- Брызгозащитное полное ограждение
- Жесткое нарезание резьбы
- RS-232 интерфейс
- Рабочая лампа
- Трансформатор


ОПЦИИ:

- Система ЧПУ FANUC 0iMC
- Система ЧПУ MITSUBISHI 65SM
- Система ЧПУ FANUC 21iMB
- Система ЧПУ FAGOR 8055MC-B
- Система ЧПУ FANUC 18iMB
- Система ЧПУ SINUMERIK 840DE

ОПЦИИ:
- 2-х скоростная планетарная трансмиссия (Германия)
- Прокачка СОЖ через шариковые винты (CTB)
- Прокачка СОЖ через шпиндель (CTS)
- Система охлаждения шпинделя
- Винтовой конвейер для стружки
- Цепной конвейер для стружки
- Система масляного тумана
- Маслоотделитель
- Пистолет СОЖ
- Поворотный (наклонно-поворотный) стол
- Сист. измерения детали RENISHAW MP10
- Сист. измерения инструмента RENISHAW TS27R

- Магазин “Arm”, 24 поз.


Система ЧПУ
FANUC 18iMB


Система ЧПУ

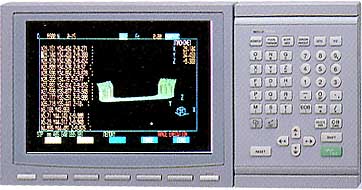

MITSUBISHI 65SM


Система ЧПУ
FAGOR8055MC

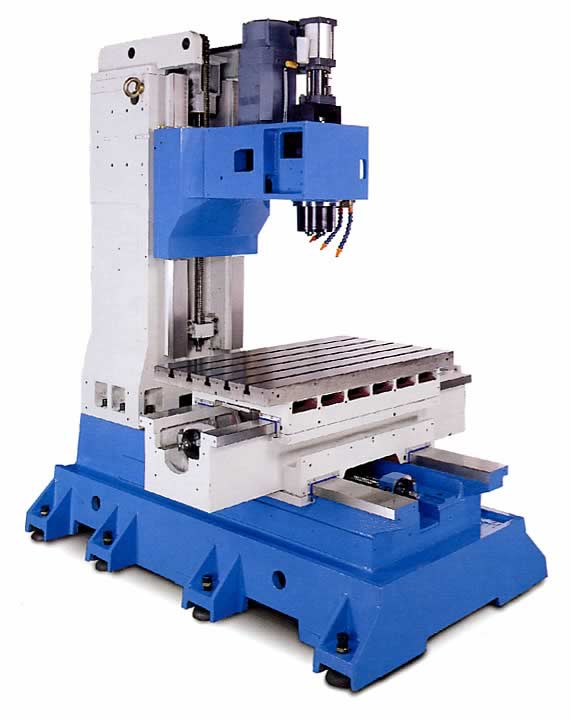

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СТАНКОВ MC-850, MC-966

 Основные несущие конструкции отлиты из сертифицированного мелкозернистого антикоррозионного чугуна Meehanite с малым коэффициентом теплового расширения, обеспечивающего высокую устойчивость к нагрузкам и длительное сопротивление износу

 Пирамидальная ребристая конструкция несущей фермы и низкая широкая станина гарантируют высокую точность обработки

 Данная конструкция обеспечивает механическую и температурную стабильность, повышает устойчивость к температурным деформациям, а также гашение вибраций при высокоскоростной обработке

 Конструкция опор стола исключает возможность перевешивания

 Противовес ползуна оси Z обеспечивает плавность вертикального перемещения по оси Z

 Упрочненные коробчатые направляющие осей отшлифованы и обработаны составом Turcite-B

Усиленная колонна с пересекающимися
ребрами гарантирует устойчивость при
высоких скоростях шпинделя

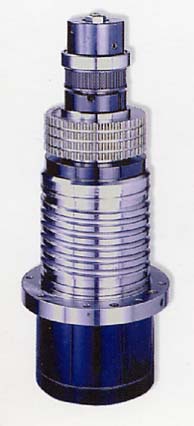

Спиральные канавки на гильзе шпинделя и система охлаждения масла шпинделя обеспечивают высокую точность на протяжении длительного времени благодаря эффективному удалению тепла на высоких скоростях вращения

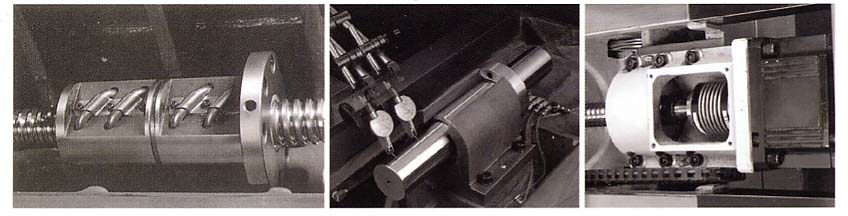

 Предварительно нагруженные высокоточные шаровые винты класса С3 диаметром 40мм, с удлиненными двойными гайками, обеспечивают высокую точность позиционирования. Мощные моторы осей, напрямую соединенные через муфты немецкого производства с шариковыми винтами, максимизируют вращающий момент.
