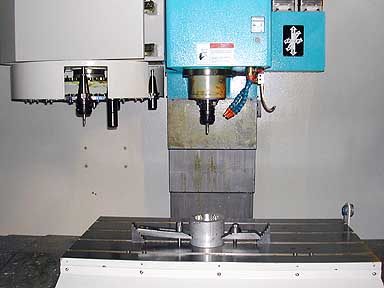

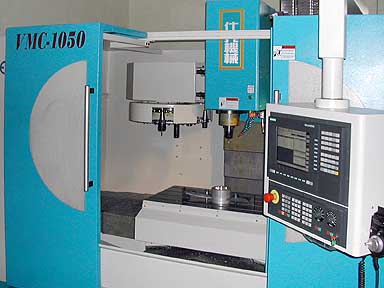

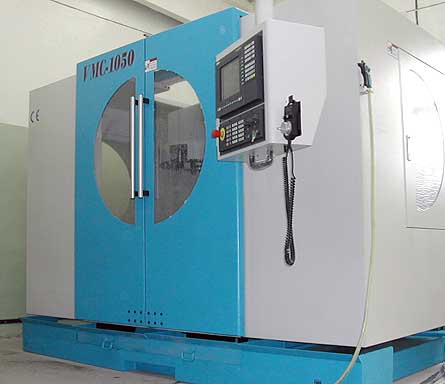

ВЕРТИКАЛЬНЫЙ КОМПАКТНЫЙ 4-Х ОСЕВОЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР (МОДЕЛЬ VMC-1050),
УСТАНОВЛЕННЫЙ НА ПРЕДПРИЯТИИ НАШЕГО ЗАКАЗЧИКА

Спецификация VMC 1050:

Ход по осям

VMC-1050
Ось X 1050 мм
Ось Y 550 мм
Ось Z 600 мм
Расстояние от торца шпинделя до стола 130~730 мм

Расстояние от оси шпинделя до колонны

550 мм
Стол

Длина x Ширина 1150 x 550 мм
Максимальная масса заготовки 880 кг
T-слоты

T-слоты (колич. x ширина) 4 x 18 мм
Шаг 130 мм
Шпиндель

Хвостовик ВТ 40
Скорость вращения 8000
Трансмиссия

Высокомоментный зубчатый ремень

Смазка подшипников Консистентная смазка
Охлаждение Компрессорная система охлаждения шпинделя
Мощность мотора шпинделя 9 / 11 кВт (15 лс)
Мощность моторов осей 4.2 кВт
Подачи

Быстрый ход по осям X и Y 32 м/мин
Быстрый ход по оси Z 16 м/мин
Макс. рабочая подача 10 м/мин
Магазин инструмента (ATC)

Количество инструментов 16 без манипулятора
Тип инструментов BT- 40
Макс. диаметр инструмента 100 мм
Макс. масса инструмента 8 кг

Среднее время смены инструмента

  Стружка-стружка

 (Инструмент-инструмент)

11 c
(6 c)

Точность

Позиционирование 0.005 мм / 300 мм
Повторяемость +- 0.003 мм
Другие характеристики

Ширина открытия двери 900 мм
Масса станка (Нетто/Брутто) 7500 кг (7900 кг)
Подводимый воздух 6.9 bar, 6кг/cm2
Потребляемая мощность 20 KVA
Габариты (LxWxH) 3300 x 3250 x 2700 мм


- X/Y/Z :1050x550x600 mm
- Чугун FC30 пирамидальная литая конструкция.
- Ширина базы 1450 мм, база направляющих 720 мм.
- Быстрый ход X/Y/Z: 32x32x16 м/мин.
-

Швейцарские высокоточные линейные направляющие осей X/Y "Schneeberger" #45


- Мотор шпинделя мощностью 15 лс.
- Cистема инструмента стандартная BT40.


ФОТОГРАФИИ VMC-1050:

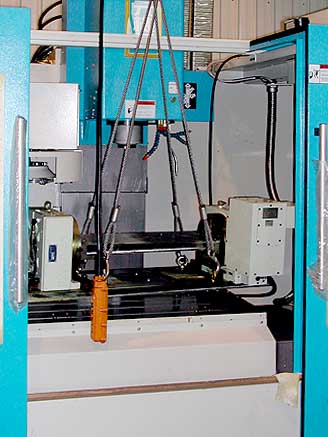

Установка наклонного стола в VMC-1050

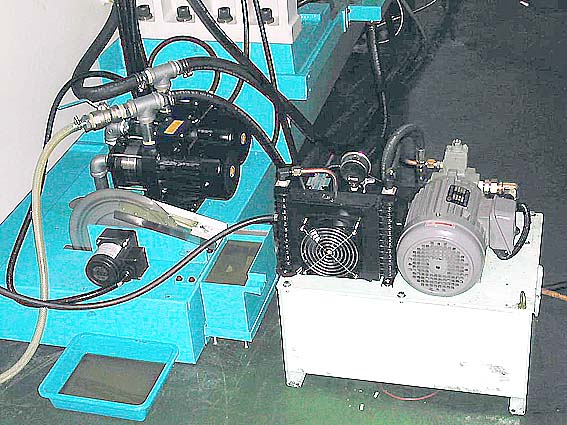

Маслоотделитель и гидростанция наклонного стола

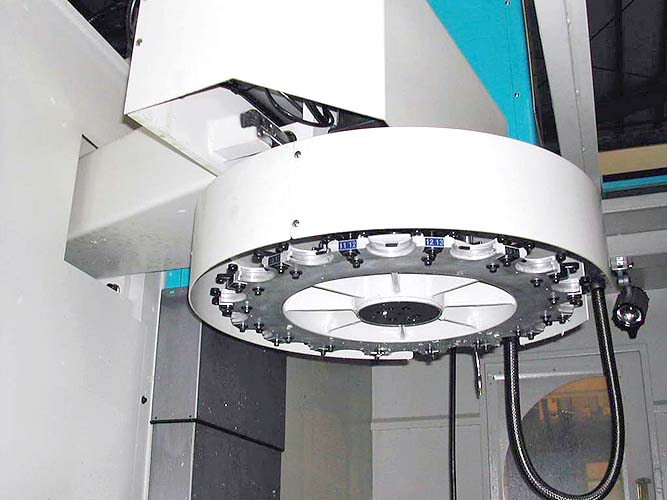

Магазин на 16 инструментов без манипулятора VMC-1050


Система автоматической смазки
и система подачи масляного тумана

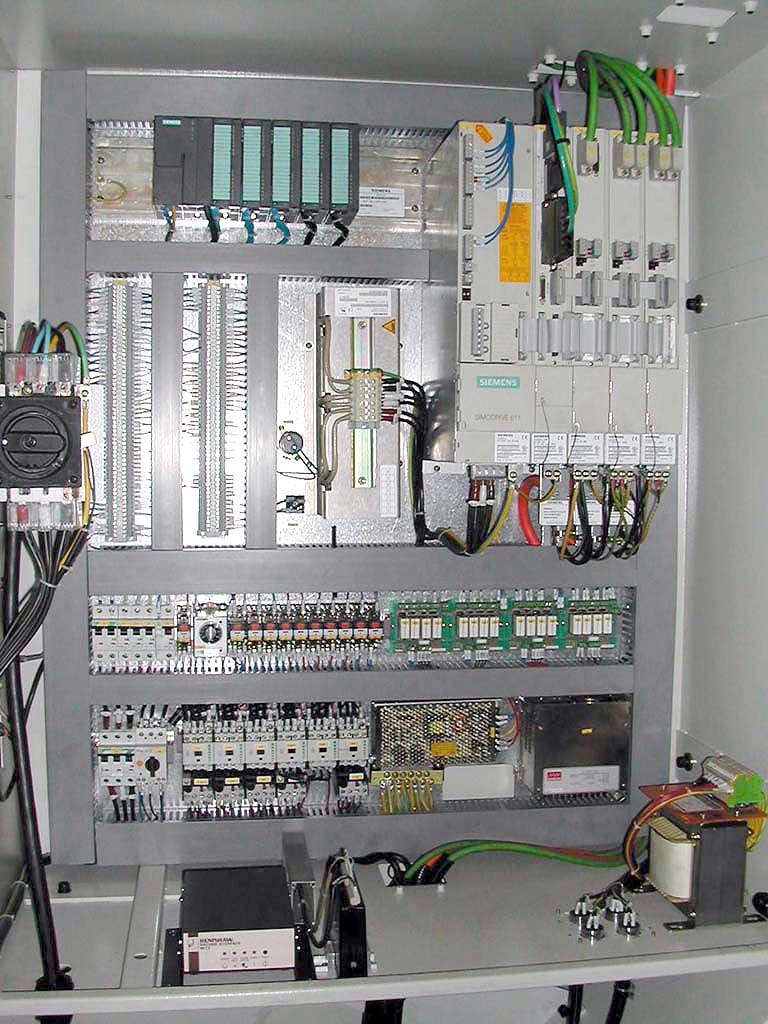

ЧПУ SINUMERIK 840D VMC-1050

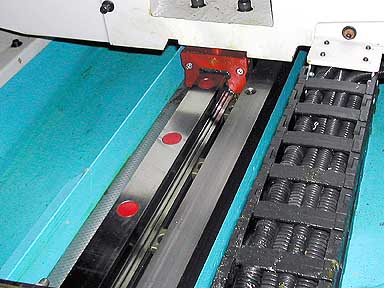

Мощные высокоточные линейные направляющие осей XY производства "Schneeberger" (Швейцария)

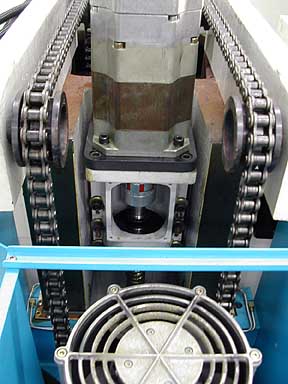

Привод оси Z, цепи
противовеса оси Z

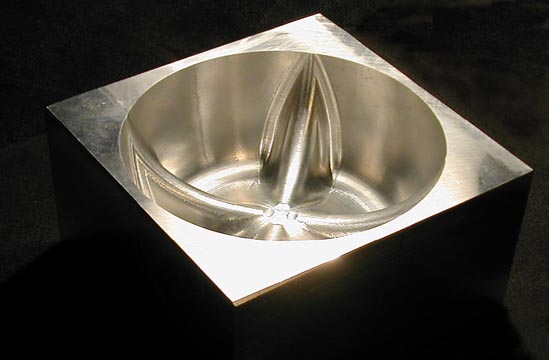

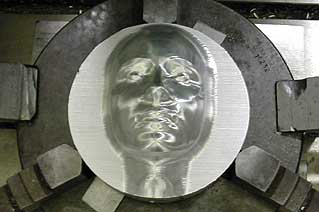

ФОТОГРАФИИ ОБРАЗЦОВ, ВЫПОЛНЕННЫХ НА VMC-1050 :
