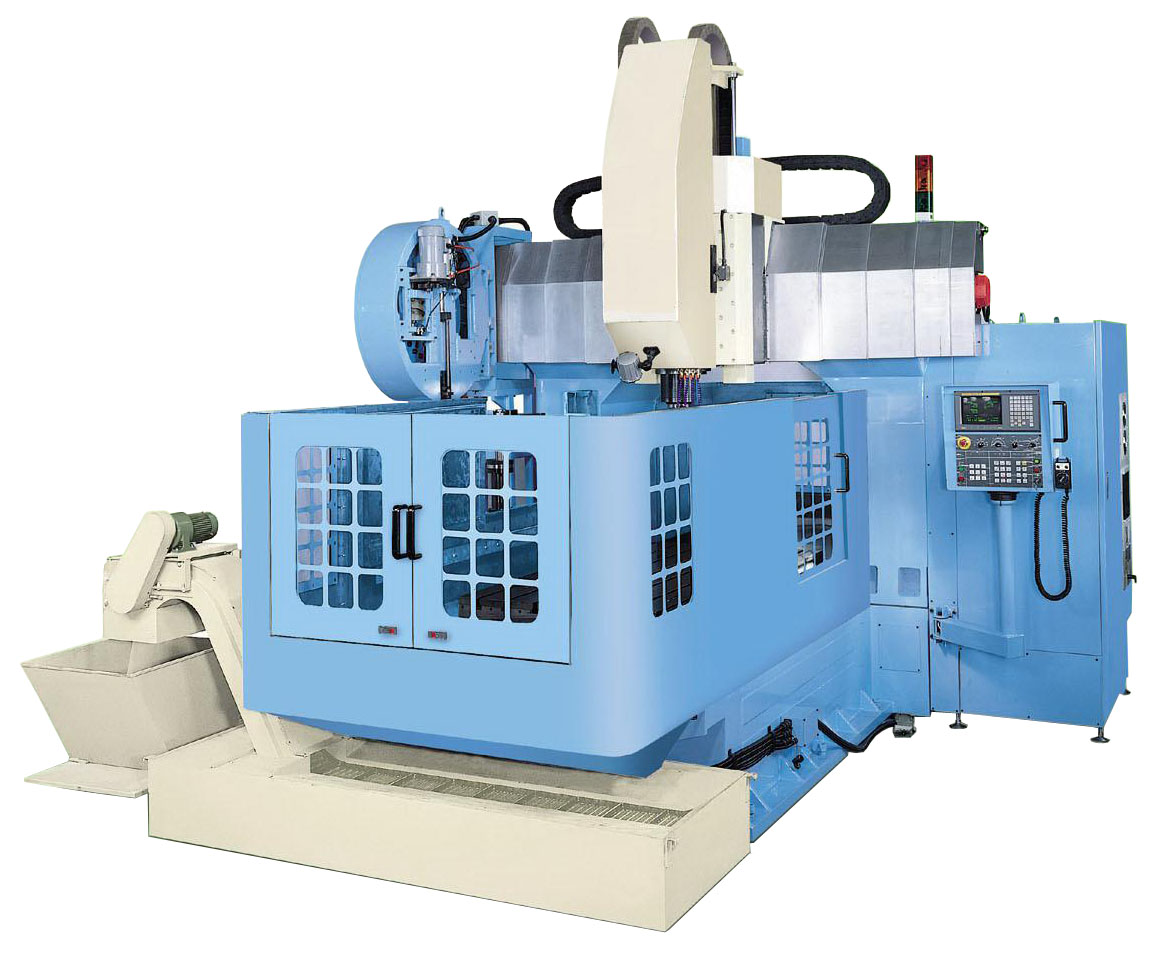

ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ ,
с направляющими качения по XY и направляющими скольжения по Z.



МОДЕЛИ YMC-1320, YMC-1325, YMC-1620, YMC-1625,
производства Young Tech Advanced, Тайвань.


YDC-1320
YMC-1325
YDC-1620
YDC-1625
Система ЧПУ базовая:
FANUC 0iMD, 3 оси X,Y,Z. AIСС, Manual Guide 0i,
Интерфейсы CF 512 MB, ETHERNET.
Магазин инструмента:
24 места, с манипулятором
(опция - магазин на 40/60/120 инструментов).
Направляющие по X/Y:
Линейные качения.
Направляющие по Z:
Скольжения. Turcite-B.
Перемещение по оси X, мм :
2000
2500
2000
2500
Перемещение по оси Y, мм :
1300
1600
Перемещение по оси Z, мм :
800
800
Размеры стола, мм:
2000 x 1100
2500 x 1100
2000 x 1400
2500 x 1400
От торца шпинделя до стола, мм:
200 ~ 950 (опц.450~1200)
Расст.между колоннами, мм:
1500
1700
Т-пазы (ширина, колич., шаг):
22 мм x 7 x 150 мм
22 мм x 9 x 150 мм
Макс. нагрузка на стол, кг:
5000
8000
7000
9000
Диаметр шариковых винтов осей XYZ,мм:
50
Быст.ход X,Y,Z, м/мин:
20 x 20 x 12
Раб.подача X,Y,Z,мм/мин:
1~10000
Тип шпинделя:
BT-50, 8000 об/мин (опция BT-50 10000, BT-40 12000 об/мин зубч.ремень/
BT-50 6000 - планетарный редуктор
)
Мощн.мотора шпинделя:
18,5 кВт непрер./ 22 кВт 30мин
(опция 22 кВт непр./ 26 кВт 30мин)
(12,000 об/мин - 7,5 кВт непрерывно, 11 кВт)
Мощн. серво моторов осей X,Y,Z:
4.5 / 3.5 / 3.5 кВт непрер. (ALPHA Package 3 axis motor)
(опция 7 / 4 / 4)
Макс. L / D / M инстумента:
300 мм / диам.110(220) / 18 кг
400 мм
/ диам.110(220) / 20 кг
Точн. позиц./ повтор.:
+/-0.005 мм / 300 мм
Габариты (занимаемая площадь х высота), мм:
6630 х 3900 х 3980
7650 х 3900 х 3980
6630 х 4330 х 3980
7650 х 4330 х 3980
(опц.4230)
Макс. мощность, KVA
50
Масса нетто, кг:
16000
18500
18000
20500

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

- Система ЧПУ FANUC 0i-MD, 8.4” цветной дисплей LCD, AIСС,
   Manual Guide 0i, интерфейсы CF, RS-232, RJ-45 (Ethernet);
- Станина и все несущие части отлиты из чугуна Meehanite;
- Шариковые винты: C3, Diameter50;
- Привод шариковых винтов осей - прямой;
- Ось Z снабжена двумя гидравлическими демпферами;
- Система охлаждения шпинделя жидкостная компрессорная;
- Телескопическая защита направляющих осей;
- Кварцевая рабочая лампа;
- Трёхцветная сигнальная лампа;
- Теплообменник в электрическом шкафу;
- Функции автоматического выключения питания М30, жесткого нарезания резьбы;
- Продувка шпинделя; - Сдув стружки во время обработки;
- Ориентация шпинделя;
- Виброопоры и болты для станины;
- Брызгозащитное ограждение с открытым верхом;
- Конвейер для стружки (шнекового типа) с тележкой;
- MPG (дистанционный маховичок для управления ручной подачей);
- Ножная педаль для управления зажимом-разжимом инструмента в шпинделе;
- Система автоматической смазки осей;
- Система смазки шпинделя;
- Трансформатор 3 Фазы 380В / 220В на 40 кВт;
- Система подачи СОЖ;
- Отделитель масла;
- Пистолет СОЖ;
- Оснащение по стандарту СЕ;
- Краска для подкрашивания царапин;
- Комплект ключей для монтажа.
- Документация FANUC на русском языке: Руководство по эксплуатации ЧПУ; Описания; Руководство по техобслуживанию; Руководство по параметрам.


ОПЦИИ:

- ЧПУ FANUC 0i-MD (Япония),Монитор 10.4" TFT/LCD цветной, 10 функц.клав.
- Система ЧПУ FANUC 31i-MB, 10.4” цветной дисплей LCD, RISC, AI NANO, HPCC, Data Server, RS-232, RJ-45 (Ethernet);
- NURBS в ЧПУ FANUC 31i-MB
- Система ЧПУ SINUMERIK 810D, 10.4” цветной LCD
- Система ЧПУ HEIDENHAIN iTNC530, 15” цветной TFT
- Шпиндель 6000 об/мин, привод - планетарный редуктор
- Шпиндель 10000, 12000 об/мин, привод - зуб.ремень
- Поворотный стол 1200х1200мм (4-я ось)
- Поворотный стол 1400х1600мм (4-я ось)
- 4-я и 5-я оси (глобусный стол)
- Расст. от торца шпинделя до рабочего стола станка, увеличить на 250мм
- Система автоматического измерения длины и радиуса инструмента RENISHAW TS27R с установкой и настройкой измерительных циклов
- Система автоматического измерения размеров детали RENISHAW MP700/OMP60/OMP40
- Оптические линейки Heidenhain на осях XYZ
- Система охлаждения шариковых винтов
- Система подачи СОЖ через шпиндель, давление 20 бар.
- Угловая головка 30° / 90°
- Универс.угловая повор.головка с ручным индексированием 5° (90°), ручной сменой
- Унив.угловая повор.головка с ручным индексированием
- Унив.угловая повор.головка диам.300
- Унив.угловая повор.головка диам.250
- Удлинительная головка на 300 мм
- Удлинительная головка на 500 мм
- Магазин на 40 инструментов ВТ-50 с манипулятором
- Магазин на 60 инструментов ВТ-50 с манипулятором
- Конвейер для стружки (транспортёрного типа) с тележкой
- Вспомогат.инструмент (оправки, патроны, цанги, борштанги и т.д.) по требованию
- Режущий инструмент (твердосплавные цельные / с твердосплавными вставками быстрорежущие фрезы торцевые, шаровые, насадные и т.д.) по требованию

СБОРКА СТАНКОВ НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ:

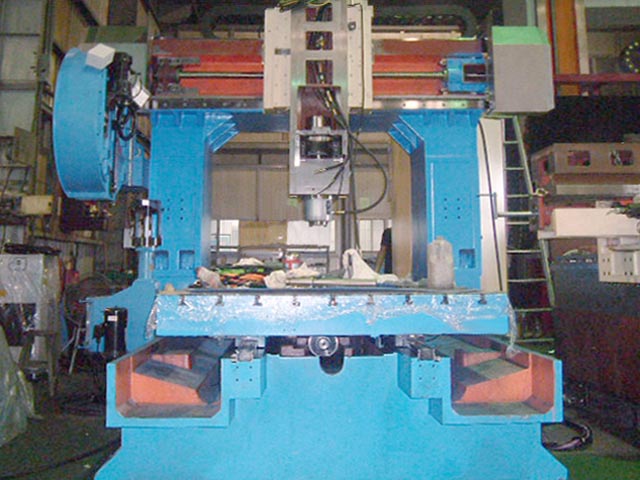

Сборка YDC-1320 Young Tech DSCF0722

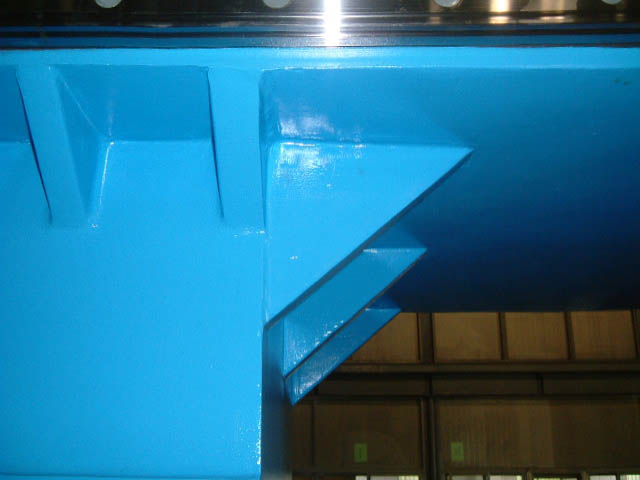

Сборка YDC-1320 Young Tech DSCF0719

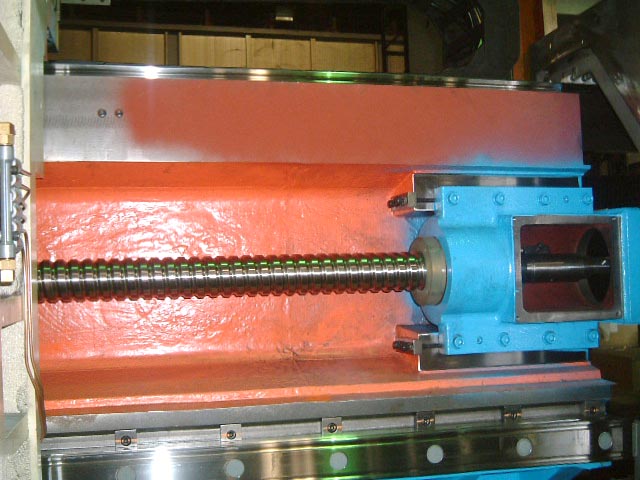

Сборка YDC-1320 Young Tech DSCF0728

Станки позволяют размещать на столе станка
поворотный / глобусный стол больших размеров и массы:
Young Tech поворотный стол 1200мм

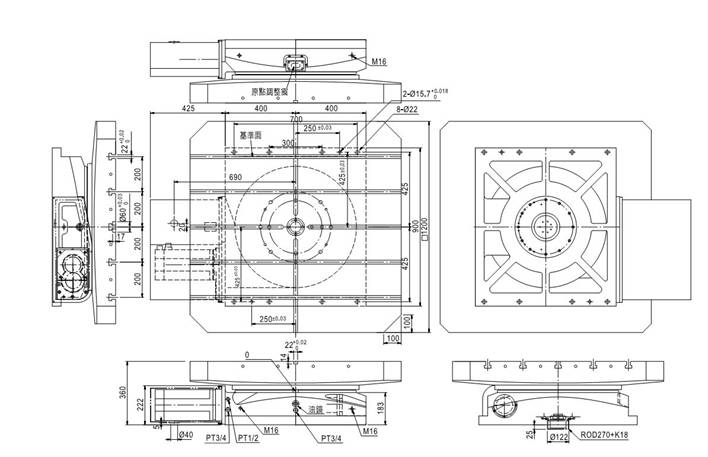

ПОВОРОТНЫЙ СТОЛ 1200 х 1200 ММ ( O1700 )

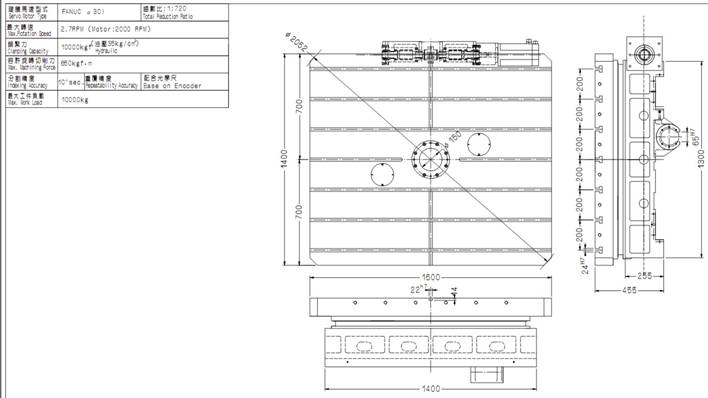

ПОВОРОТНЫЙ СТОЛ 1400 х 1400 ММ ( O2052 )
Поворотный стол для YDC-1320 Young Tech 1400 x 1400 мм

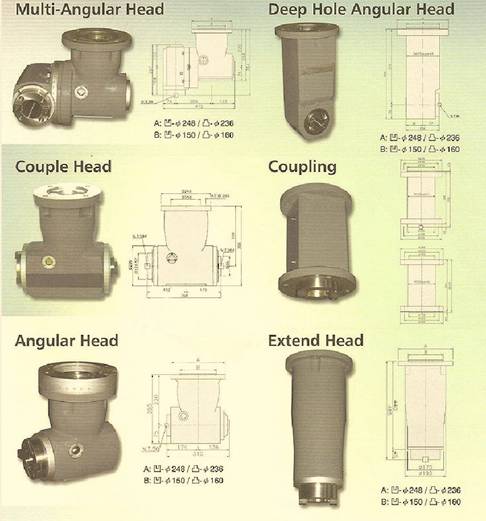

ОПЦИИ - УНИВЕРСАЛЬНЫЕ ГОЛОВКИ:
Головки YDC-1320 Young Tech
