ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ С-образной компоновки,
повышенной грузоподъёмности, с широкими направляющими скольжения



МОДЕЛИ YMC-1170H, YMC-1370H,
производства Young Tech Advanced, Тайвань.

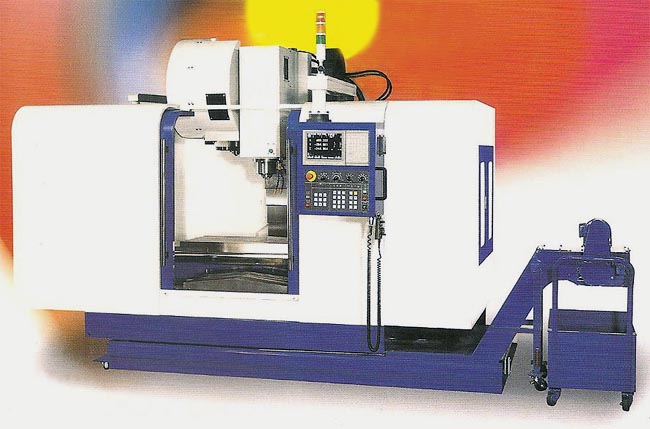

YMC-1170-1370-96dpi


YMC-1170H
YMC-1370H
Система ЧПУ базовая: FANUC 0iMD, 3 оси X,Y,Z. AIСС,
Интерфейсы CF 512 MB, ETHERNET.
Магазин инструмента: 20 мест, без манипулятора (опция 24 места, с манипулятором)
Направляющие по X/Y: Скольжения. Turcite-B.
Направляющие по Z: Скольжения. Turcite-B.
Перемещение по оси X, мм :
1100
1300
Перемещение по оси Y, мм :
700
Перемещение по оси Z, мм :
670
Размеры стола, мм:
1270 x 660
1500 x 660
От торца шпинделя до стола, мм:
130 ~ 800
От оси шпинделя до колоны, мм:
770
От колоны до середины стола, мм:
410~1110
Т-пазы (ширина, колич., шаг):
18 мм x 5 x 135 мм
Макс. нагрузка на стол, кг:
1500
1500
Диаметр/шаг шариковых винтов XYZ,мм:
50 / 12
Быст.ход X,Y,Z, м/мин:
20 x 20 x 20
Раб.подача X,Y,Z,мм/мин:
1~5000
Тип шпинделя:
BT-40 (CAT-40), 10000 об/мин
Мощн.мотора шпинделя:
11 кВт непрер./ 15 кВт 30мин
(опция 15 кВт непр./ 18.5 кВт 30мин)
Мощн. серво моторов осей X,Y,Z:
4 / 4 / 4 кВт непрер. (ALPHA Package 3 axis motor ALPHA 22)
Макс. L / D / M инстумента:
300 мм / диам.80 / 7 кг
Точн. позиц./ повтор.:
0.01 мм / 300 мм
Габариты (занимаемая площадь х высота), мм:
3200 х 2440 х 3320
3550 х 2410 х 3320
Габариты упаковочные, мм:
1 место: 2250 x 2790 x 2550 мм
2 место: 1000 x 2000 x 2000 mm
Масса нетто, кг:
8000
8500

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

- Система ЧПУ FANUC 0i-MD, 8.4” цветной дисплей LCD, AIСС,
   Manual Guide 0i, интерфейсы CF, RS-232, RJ-45 (Ethernet);
- Станина и все несущие части отлиты из чугуна Meehanite;
- Шариковые винты: C3, Diameter50, шаг 12 мм;
- Привод шариковых винтов осей - прямой;
- Ось Z снабжена противовесом;
- Система охлаждения шпинделя жидкостная компрессорная;
- Кварцевая рабочая лампа;
- Cигнальная лампа;
- Теплообменник в электрическом шкафу;
- Виброопоры и болты для станины;
- Брызгозащитное полное ограждение;
- Конвейер для стружки (шнекового типа, тройной) с тележкой;
- MPG (дистанционный маховичок
- управление ручной подачей);
- Система автоматической смазки осей;
- Система смазки шпинделя;
- Трансформатор 3 Фазы 380В / 220В на 40 кВт;
- Система подачи СОЖ;
- Отделитель масла;
- Пистолет СОЖ;
- Оснащение по стандарту СЕ;
- Краска для подкрашивания царапин;
- Комплект ключей для монтажа.

CТАНДАРТНЫЕ ФУНКЦИИ:

- Жесткое нарезание резьбы;
- Функция выключения питания М30;
- Продувка шпинделя;
- Сдув стружки во время обработки;
- Ориентация шпинделя;
- Документация на русском языке:
- Руководство по эксплуатации ЧПУ;
- Руководство по техобслуживанию;
- Описания;
- Руководство по параметрам.

ОПЦИИ:

- Manual Guide i при установке ЧПУ Fanuc с экраном 10.4 дюйма
- Шпиндель 6000 об/мин, привод - зуб.ремень (СКИДКА)
- Шпиндель 8000 об/мин, привод - зуб.ремень (СКИДКА)
- Шпиндель 12000 об/мин, привод - зуб.ремень
- Сист. измерения длины и диаметра инструмента RENISHAW TS27R (Великобритания);
- Оптические линейки на трёх осях X, Y, Z;
- Система ЧПУ FANUC 31i-MB, 10.4” цветной дисплей LCD, RISC, AI NANO, HPCC, Data Server, RS-232, RJ-45 (Ethernet);
- NURBS в ЧПУ FANUC 31i-MB
- Система ЧПУ SINUMERIK 810D, 10.4” цветной LCD, серво моторы осей 4.8/4.8/5.3 кВт
- Система ЧПУ HEIDENHAIN iTNC530, 15” цветной TFT
- 4 ось (поворотный стол)
- 4-я и 5-я оси (глобусный стол)
- Система подачи CОЖ через шпиндель, 20 bar
- Конвейер для стружки (транспортёрного типа) с тележкой
- Оправки BT40, патроны BT40, цанги, режущий инструмент: см. фото-каталог


СТАНИНА СТАНКА YMC-1170H. ШИРОКИЕ НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ
- ВЫСОКАЯ ГРУЗОПОДЪЁМНОСТЬ СТАНКА:

YMC-1170H-Photo2

YMC-1170-Guides широкие направляющие скольжения станка Young Tech
Ширина каждой направляющей 225 мм

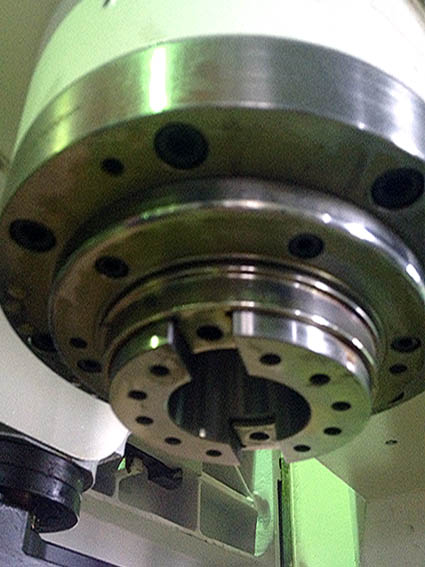

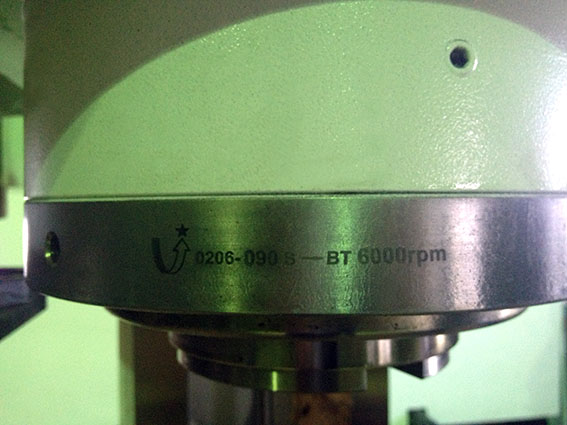

YMC-1170H-Spindle-BT50 шпиндель станка Young TechYMC-1170H-Spindle-6000-Gear-Head мощная головка шпинделя привод шпинделя через планетарную передачу шестерни производства Японии
Шпиндель BT-50, частота вращения 6000 об/мин

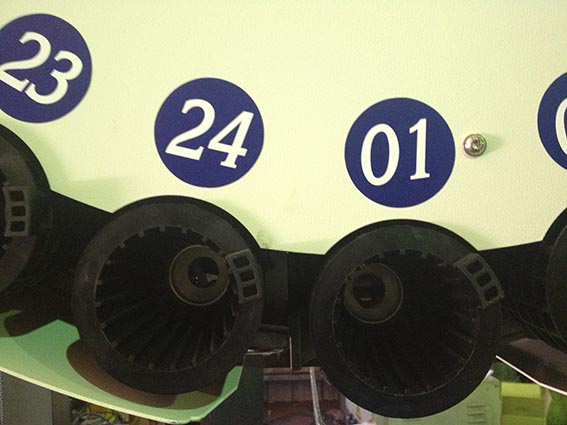

YMC-1170H ATC-24 магазин на 24 инструмента с конусом BT-50 станка Young Tech
Магазин на 24 инструмента с конусом BT-50

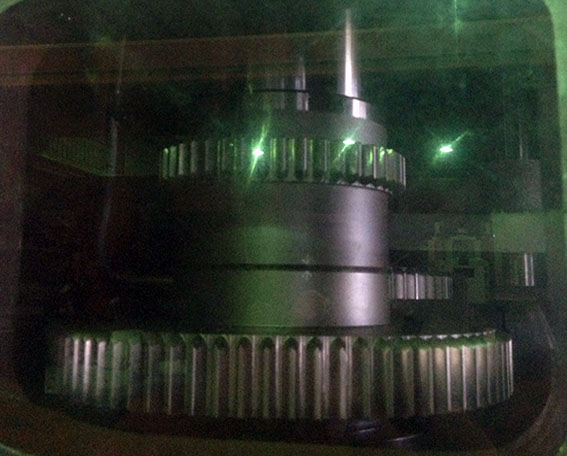

YMC-1170H Gear Head Japan Gears шестерни производства Японии в планетарной передачи в приводе шпинделя станка Young Tech
В планетарной передаче привода шпинделя Gear-Head
устанавливаются долговечные прочные шестерни производства Японии.

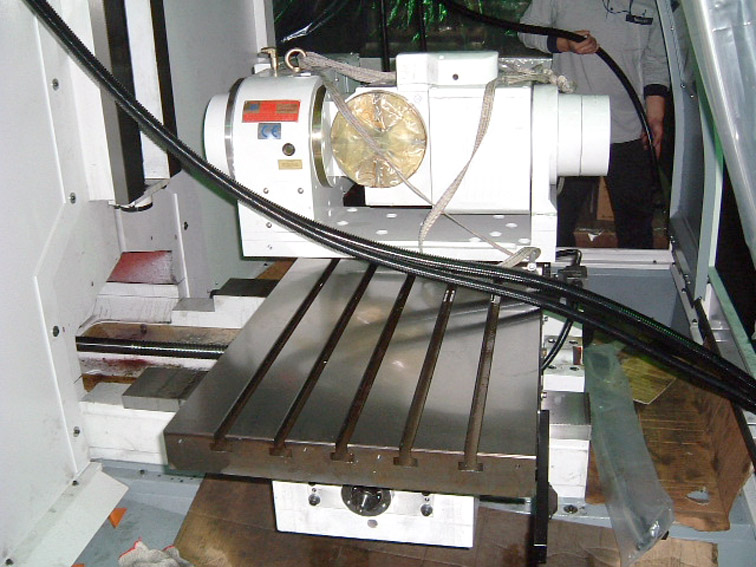

Станки позволяют размещать на столе станка
поворотный / глобусный стол большой массы:
5-axis-Machining-center Young Tech



СБОРКА СТАНКОВ YMC-1170H, YMC-1370H НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ:

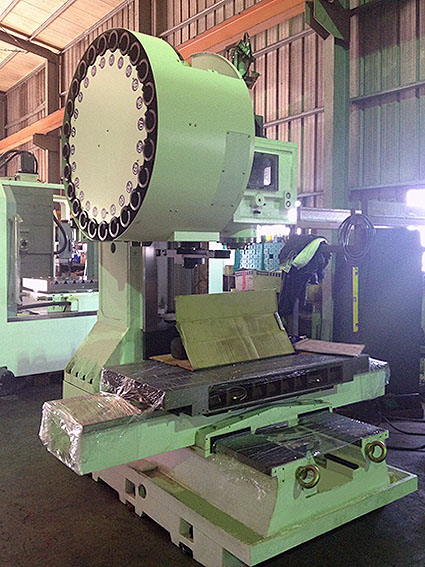

YMC-1170H Factory на предприятии-изготовителе Young Tech

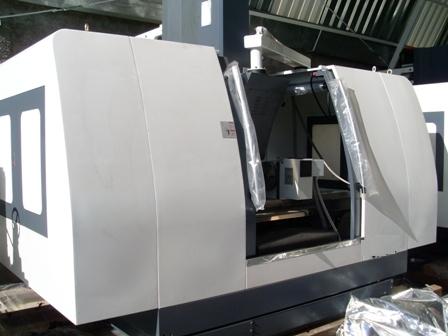

YMC-1170H-Photo3 YMC-1170H-Photo1

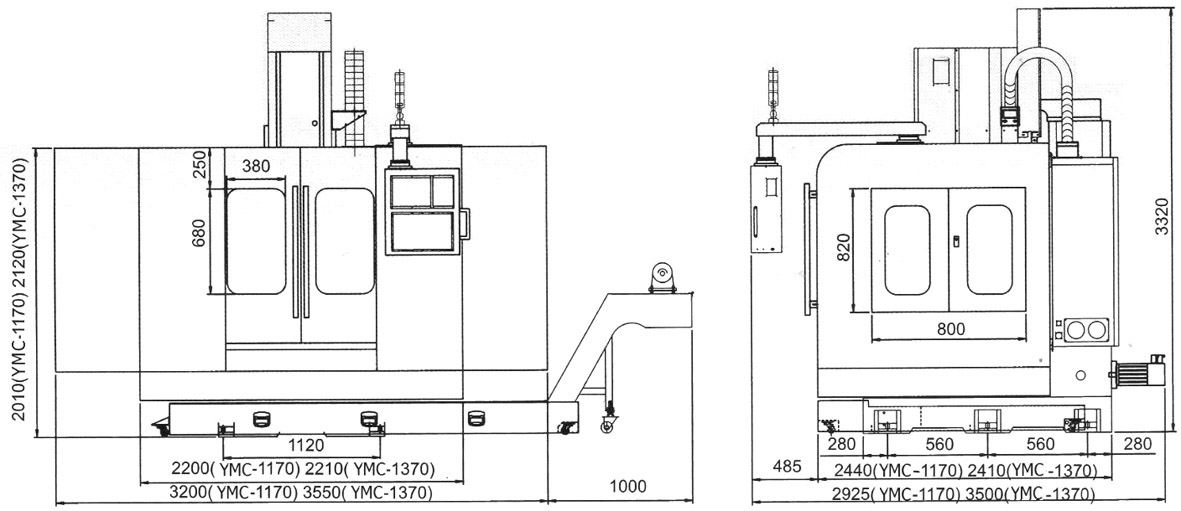

ПЛАНИРОВКА СТАНКОВ YMC-1170H, YMC-1370H:
(НАЖМИТЕ НА РИСУНОК НИЖЕ ДЛЯ ПРОСМОТРА УВЕЛИЧЕННОГО ИЗОБРАЖЕНИЯ)
YMC-1170H-1370H Young Tech планировка расположения станков в цехе
