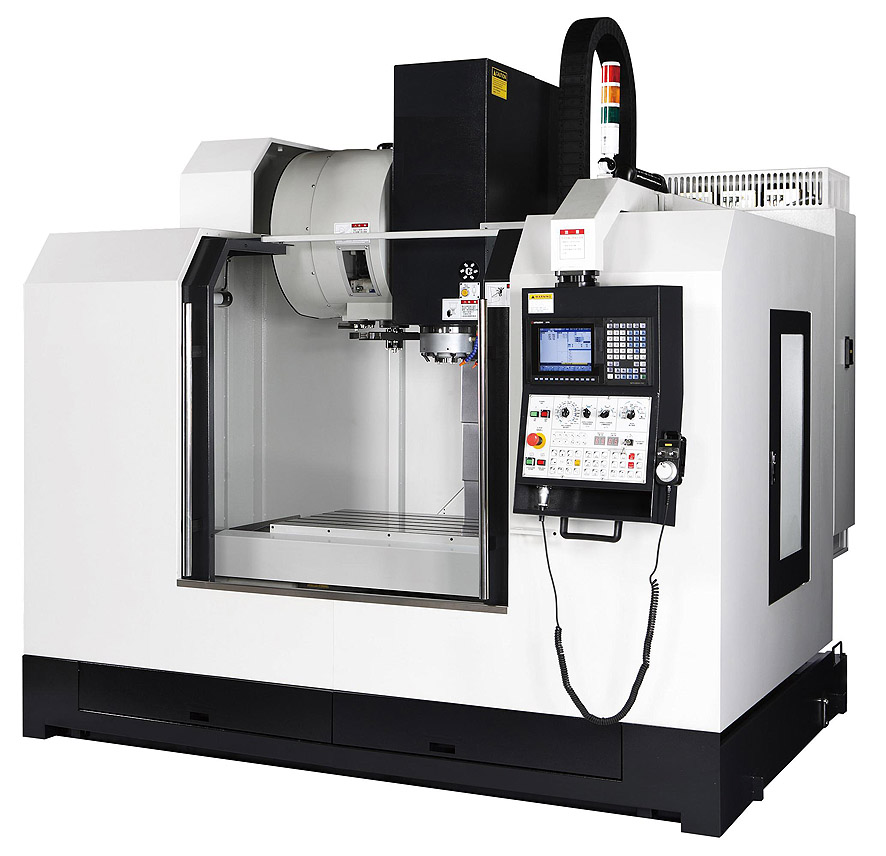

МОДЕЛИ YMC-755L, YMC-860L, YMC-1160L.
Данные станки - отличные станки Young Tech основной линейки, универсального применения,
предназначены как для изготовления пресс-форм,
так и для деталей общего назначения.
Имея компактные габариты, станки характеризуются
величинами
перемещений по осям XYZ, массой,
а также мощностью шпинделя и скоростями быстрых перемещений - выше среднего
(при сопоставлении
с аналогичными
характеристиками станков,
предлагаемых конкурентами за те же деньги).
| |
|
|
|
| Система ЧПУ базовая: |
FANUC 0iMD 8.4"/10.4", 3 оси X,Y, Z
(4-я непрерывная ось + 5-я дискретная оси - опция).
AIСС, Manual Guide i, Интерфейсы CF на PCMCIA (512MB), ETHERNET. |
| Магазин инструмента: |
24 места, с манипулятором
|
| Время смены инструмента, с |
10 (стружка-стружка) / 4 (инструмент-инструмент) |
| Направляющие по X/Y: |
Линейные качения. |
| Направляющие по Z: |
Линейные качения. |
| Перемещение по оси X, мм : |
700 |
800 (ОПЦИЯ 850) |
1100 |
| Перемещение по оси Y, мм : |
510 |
600 |
600 |
| Перемещение по оси Z, мм : |
550 |
600 |
600 |
| Размеры стола, мм: |
800 x 600 |
1000 x 600 |
1200 x 600 |
| От торца шпинделя до стола, мм: |
130 ~ 630 |
150 ~ 750 |
| От оси шпинделя до колонны, мм: |
600 |
| Т-пазы (ширина, колич., шаг): |
18 мм x 5 x 100 мм |
18 мм x 4 x 100 мм |
| Макс. нагрузка на стол, кг: |
350 |
400 |
600 |
| Диаметр шариковых винтов осей XYZ, шаг, мм: |
32 х 12 |
40 х 12 |
| Ширина линейных направляющих качения осей XYZ, мм: |
30 / 30 / 35 |
35 / 45 / 45 |
| Быст.ход X,Y,Z, м/мин: |
36 x 36 x 24
|
| Раб.подача X,Y,Z,мм/мин: |
1~10000
|
| Тип шпинделя: |
BT-40, 8000 об/мин (опция 10000 об/мин) зубч.ремень
(опция BT-40 12000 об/мин, 15000 об/мин - прямой привод) |
| Мощн.мотора шпинделя: |
7,5 кВт непрер./ 11 кВт 30мин
(опция 11 кВт непр./ 15 кВт 30мин)
|
11кВт неп./15 кВт 30мин
(опция 15 кВт непр./
18.5 кВт 30мин) |
| Мощн. серво моторов осей X,Y,Z, кВт (ALPHA Package 3 axis motor): |
1.2 / 1.2 / 2.2 непрер.
(опция 2.5 / 2.5 / 3.5 непрерывно) |
2.5 / 2.5 / 3.5 непрерывно
(опция 3.0 / 3.0 / 4.0 непрер.) |
| Макс. L / M инстумента: |
250 мм / 6 кг
|
| Точн. позиц./ повтор.: |
+/-0.005 мм / 300 мм |
| Габариты (занимаемая площадь х максимальная высота), мм: |
2280 х 2100 х 2735 |
2610 х 2100 х 2735 |
3000 х 2190 х 2746
|
| Габариты упаковочные, мм: |
2400 х 2360 х 2450 |
2650 х 2280 х 2450 |
3100 х 2280 х 2500 |
| Ескость бака СОЖ, л |
150 |
250 |
350 |
| Масса нетто, кг: |
4200 |
5200 |
6000 |
| Масса брутто, кг: |
4500 |
6000 |
7000 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ:
- Система ЧПУ FANUC 0i-MD, 8.4” цветной дисплей LCD, AIСС,
Manual Guide i, интерфейсы CF, RS-232, RJ-45 (Ethernet); Опция - 10.4"
- Станина и все несущие части отлиты из чугуна Meehanite;
- Шариковые винты: C3,  40 на моделях YMC-860L и YMC-1160L;
- Привод шариковых винтов осей - прямой;
- Система охлаждения шпинделя жидкостная компрессорная;
- Телескопическая защита направляющих осей;
- Кварцевая рабочая лампа;
-
Трёхцветная сигнальная лампа;
- Теплообменник в электрическом шкафу;
- Функции автоматического выключения питания М30, жесткого нарезания резьбы;
- Продувка шпинделя; - Сдув стружки во время обработки;
- Ориентация шпинделя;
- Виброопоры и болты для станины;
- Брызгозащитное полное ограждение;
- Конвейер для стружки (шнекового типа) с тележкой;
- MPG (дистанционный маховичок для управления ручной подачей);
- Система автоматической смазки осей;
- Система смазки шпинделя;
- Трансформатор 3 Фазы 380В / 220В;
- Система подачи СОЖ;
- Отделитель масла;
- Пистолет СОЖ;
- Оснащение по стандарту СЕ;
- Краска для подкрашивания царапин;
- Комплект ключей для монтажа.
- Документация FANUC на русском языке: Руководство по эксплуатации ЧПУ; Описания; Руководство по техобслуживанию; Руководство по параметрам. |
ОПЦИИ:
- ЧПУ FANUC 0i-MD (Япония),Монитор 10.4" TFT/LCD цветной, 10 функц.клав.
- Система ЧПУ FANUC 31i-MB, 10.4” цветной дисплей LCD, RISC, AI NANO, HPCC, Data Server, RS-232, RJ-45 (Ethernet);
- NURBS в ЧПУ FANUC 31i-MB
- Система ЧПУ MITSUBISHI
- Система ЧПУ SINUMERIK 810D, 10.4” цветной LCD
- Система ЧПУ HEIDENHAIN iTNC530, 15” цветной TFT
- Шпиндель 6000 об/мин, привод - планетарный редуктор
- Шпиндель 10000, 12000 об/мин, привод - зуб.ремень
- Поворотный стол (4-я ось)
- 4-я и 5-я оси (глобусный стол)
- Система автоматического измерения длины и радиуса инструмента RENISHAW TS27R с установкой и настройкой измерительных циклов
- Система автоматического измерения размеров детали RENISHAW MP700/OMP60/OMP40
- Оптические линейки Heidenhain на осях XYZ
- Система охлаждения шариковых винтов
- Система подачи СОЖ через шпиндель, давление 20 бар.
- Магазин на 20 инструментов ВТ-40 с манипулятором
- Магазин на 16/20 инструментов ВТ-40 без манипулятора (зонтичного типа)
- Конвейер для стружки (транспортёрного типа) с тележкой
- Вспомогат.инструмент (оправки, патроны, цанги, борштанги и т.д.) по требованию
- Режущий инструмент (твердосплавные цельные / с твердосплавными вставками быстрорежущие фрезы торцевые, шаровые, насадные и т.д.) по требованию |

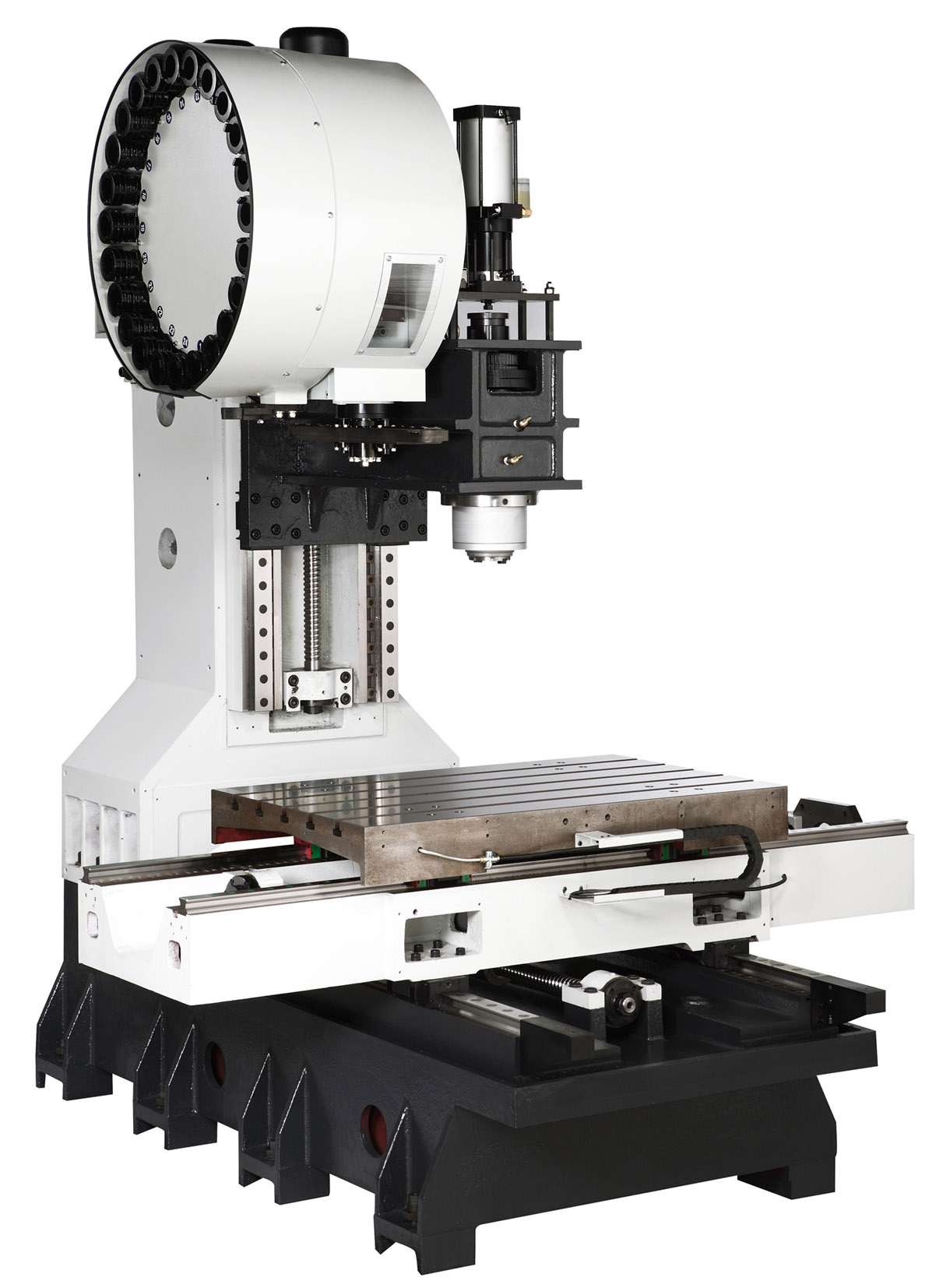

ВИД СТАНКА YMC-860L БЕЗ ОГРАЖДЕНИЯ:

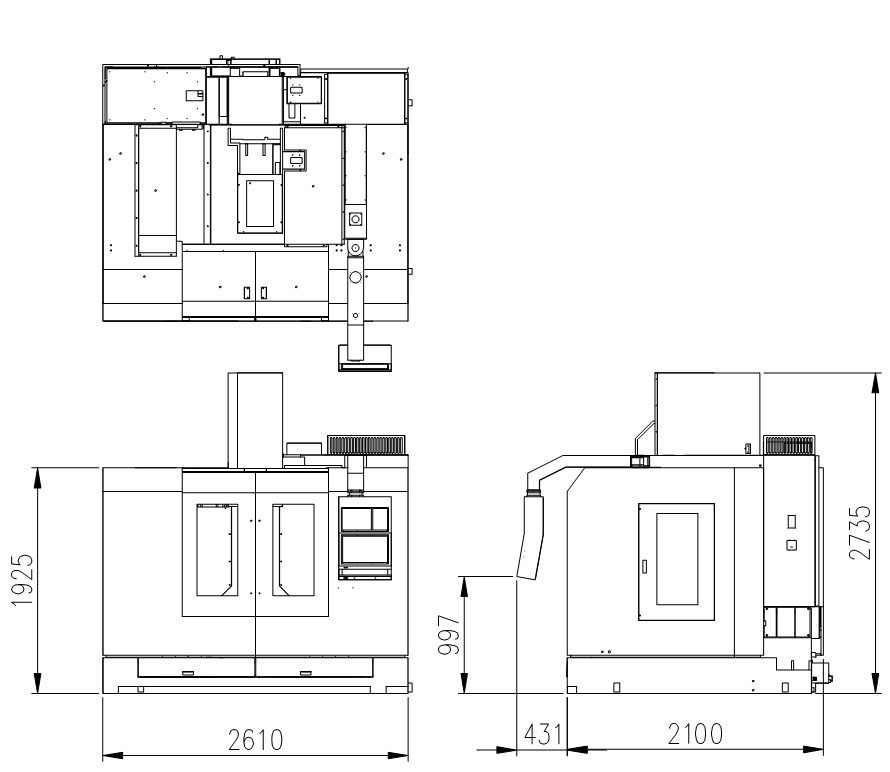

ПЛАНИРОВКА СТАНКА YMC-860L:
|
