ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ С-образной компоновки,
с увеличенными перемещениями по осям X Y Z



МОДЕЛИ YT-1810, YT-2010,
производства Young Tech Advanced, Тайвань.

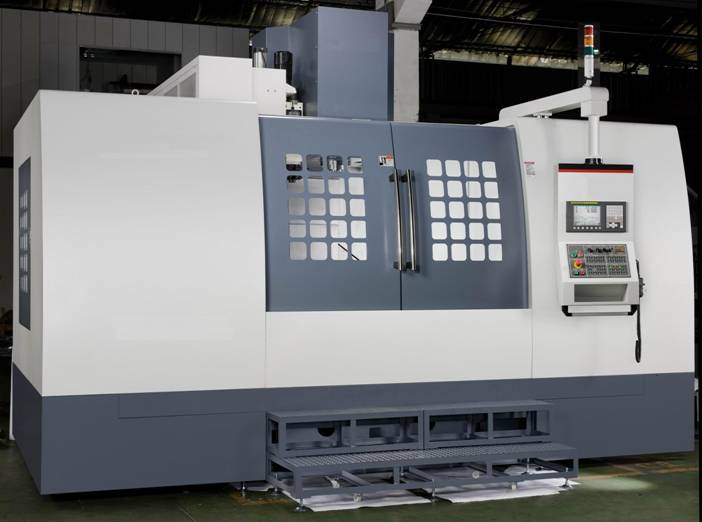

YT-1810 рис 01


YT-1810
YT-2010
Система ЧПУ базовая: FANUC 0iMD, 3 оси X,Y,Z. AIСС, Manual Guide 0i,
Интерфейсы CF 512 MB, ETHERNET.
Система ЧПУ опции: FANUC 31i-MB, 10.4” цветной дисплей LCD, RISC, AI NANO, HPCC, Data Server, RS-232, RJ-45 (Ethernet);
  Sinumerik 840Dsl, NCU710.2, 10.4”LCD, Shopmill
  HEIDENHAIN iTNC530, 15” цветной TFT
Магазин инструмента: 24 места, с манипулятором (опция 32 места)
Направляющие по X/Y: Линейные качения. Ширина 45 мм. 8 кареток на каждой оси.
Направляющие по Z: Скольжения. Ширина 140 мм, толщина 55 мм. Turcite-B.
Перемещение по оси X, мм :
1800
2000
Перемещение по оси Y, мм :
900 (опция 1000)
Перемещение по оси Z, мм :
750 (опции: 900 / 1000)
Размеры стола, мм:
1850 x 900
2050 x 900
От торца шпинделя до стола, мм:
150 ~ 900
От оси шпинделя до колоны, мм:
950
Т-пазы (ширина, колич., шаг):
18 x 6 х 150
Макс. нагрузка на стол, кг:
2500
3000
Диаметр/шаг шариковых винтов XYZ,мм:
50 / 10
Быст.ход X,Y,Z, м/мин:
24 x 24 x 15
(по согласованию с производителем допускается 24 x 24 x 18)
Раб.подача X,Y,Z,мм/мин:
1~7000
(по согласованию с производителем допускается 1~8000)
Тип шпинделя:
BT-50, 10000 об/мин, ПРЯМОЙ ПРИВОД
Мощн.мотора шпинделя:
11 кВт непрер./ 15 кВт 30мин
(опция 15 кВт непр./ 18.5 кВт 30мин)
Мощн. серво моторов осей X,Y,Z:
4 / 4 / 7 кВт непрер. (Sinumerik - 5.3/5.3/5.3 кВт)
Макс. L / D / M инстумента:
240 мм / диам.110-220 мм / 15 кг
(опция 320 мм / диам.125-225 мм / 15 кг)
Точн. позиц./ повтор.:
5мкм / +/-3мкм
Габариты, мм:
5100 х 3500 х 3650
Масса нетто, кг:
17500
18500

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

- Система ЧПУ FANUC 0i-MD, 8.4” цветной дисплей LCD, AIСС,
   Manual Guide 0i, интерфейсы CF, RS-232, RJ-45 (Ethernet);
- Станина и все несущие части отлиты из чугуна Meehanite;
- Шариковые винты: C3, Diameter50, шаг 10 мм;
- Привод шариковых винтов осей - прямой;
- Ось Z снабжена противовесом;
- Система охлаждения шпинделя жидкостная компрессорная;
- Кварцевая рабочая лампа;
- Cигнальная лампа;
- Теплообменник в электрическом шкафу;
- Виброопоры и болты для станины;
- Брызгозащитное полное ограждение;
- Конвейер для стружки (шнекового типа, тройной) с тележкой;
- MPG (дистанционный маховичок
- управление ручной подачей);
- Система автоматической смазки осей;
- Система смазки шпинделя;
- Трансформатор 3 Фазы 380В / 220В на 40 кВт;
- Система подачи СОЖ;
- Отделитель масла;
- Пистолет СОЖ;
- Оснащение по стандарту СЕ;
- Краска для подкрашивания царапин;
- Комплект ключей для монтажа.

CТАНДАРТНЫЕ ФУНКЦИИ:

- Жесткое нарезание резьбы;
- Функция выключения питания М30;
- Продувка шпинделя;
- Сдув стружки во время обработки;
- Ориентация шпинделя;
- Документация на русском языке:
- Руководство по эксплуатации ЧПУ;
- Руководство по техобслуживанию;
- Описания;
- Руководство по параметрам.

ОПЦИИ:

- Шпиндель 6000 об/мин, привод - зуб.ремень (СКИДКА)
- Шпиндель 8000 об/мин, привод - зуб.ремень (СКИДКА)
- Шпиндель 10000 об/мин, привод - зуб.ремень (СКИДКА)
- Шпиндель BT40, 12000 об/мин, ПРЯМОЙ ПРИВОД
- Сист. измерения длины и диаметра инструмента RENISHAW TS27R (Великобритания);
- Оптические линейки на трёх осях X, Y, Z;
- Система ЧПУ FANUC 31i-MB, 10.4” цветной дисплей LCD, RISC, AI NANO, HPCC, Data Server, RS-232, RJ-45 (Ethernet);
- NURBS в ЧПУ FANUC 31i-MB
- Система ЧПУ SINUMERIK 810D, 10.4” цветной LCD, серво моторы осей 4.8/4.8/5.3 кВт
- Система ЧПУ HEIDENHAIN iTNC530, 15” цветной TFT
- 4 ось (поворотный стол)
- 4-я и 5-я оси (глобусный стол)
- Система подачи CОЖ через шпиндель, 20 bar
- Конвейер для стружки (транспортёрного типа) с тележкой
- Перемещение по оси Y =1000 мм
- Перемещение по оси Z = 900 мм
- Перемещение по оси Z =1000 мм
- Оправки BT50, патроны BT50, цанги, режущий инструмент: см. фото-каталог

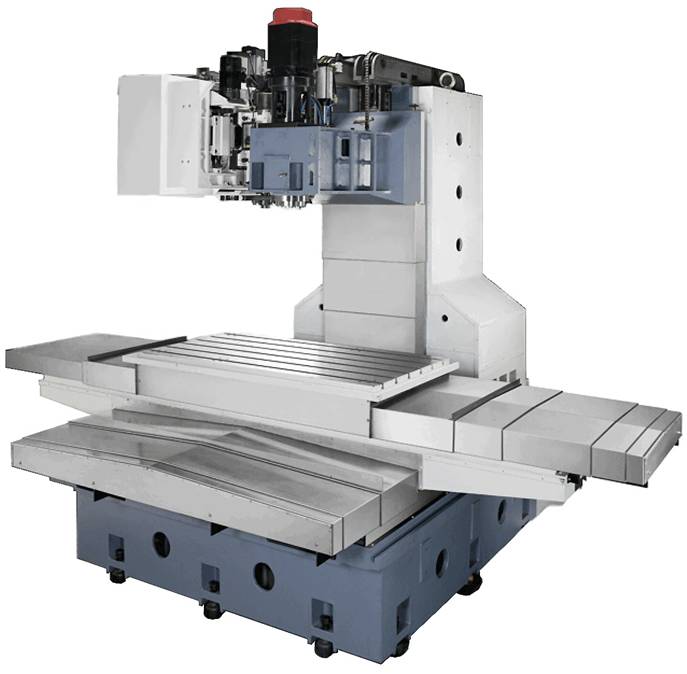

ВИД СТАНКА YT-1810 БЕЗ ОГРАЖДЕНИЯ:

YT-1810 вид станка без ограждения

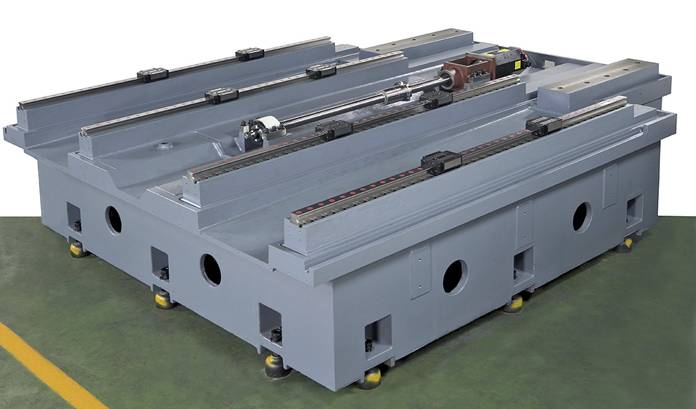

СТАНИНА СТАНКА YT-1810
4 (ЧЕТЫРЕ) НАПРАВЛЯЮЩИХ КАЧЕНИЯ НА СТАНИНЕ
- ВЫСОКАЯ ГРУЗОПОДЪЁМНОСТЬ ОСИ Y :

YT-1810 станина станка 4 направляющих качения на оси Y

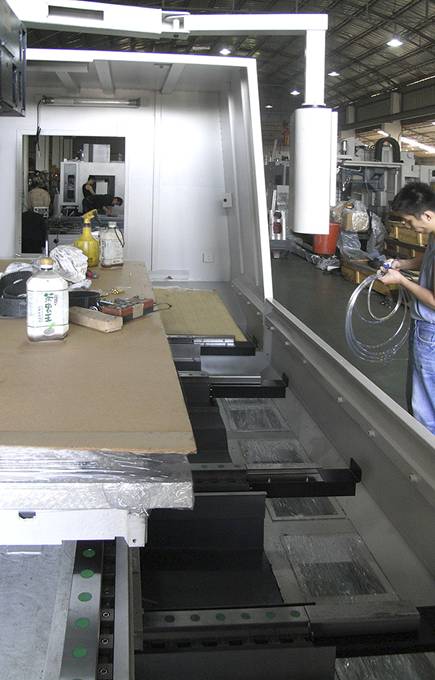

СБОРКА СТАНКА YT-1810 НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ:

YT-1810 СБОРКА СТАНКА НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ
