ВЕРТИКАЛЬНЫЕ ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ YOUNG TECH
С СИСТЕМОЙ СМЕНЫ ПАЛЛЕТ


Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный
эксклюзивный представитель YOUNG TECH в России и странах СНГ.

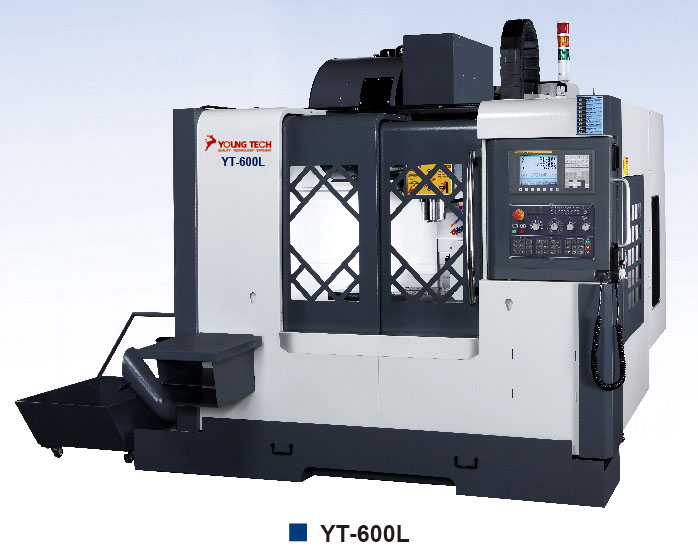

YT-600L MACHINING CENTER ОБРАБАТЫВАЮЩИЙ ЦЕНТР

YT-VMC-APC ОБРАБАТЫВАЮЩИЙ ЦЕНТР YOUNG TECH с системой смены паллет
YT-VMC-APC ОБРАБАТЫВАЮЩИЙ ЦЕНТР YOUNG TECH с системой смены паллет
YT-VMC-APC ОБРАБАТЫВАЮЩИЙ ЦЕНТР YOUNG TECH - система смены паллет YT-VMC-APC ОБРАБАТЫВАЮЩИЙ ЦЕНТР YOUNG TECH с системой смены паллет

НАЖМИТЕ ДЛЯ ПРОСМОТРА ДЕМО-ВИДЕО ПО СМЕНЩИКУ ПАЛЛЕТ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКОВ:



YT-500L

YT-500L-APC

YT-600L

YT-600L-APC

YT-860L

YT-900L
YT-1020L
YT-1100L

Система ЧПУ:

Fanuc 0i-MD (Япония), 3 оси X,Y,Z (4-я непрерывная ось, 5-я дискретная ось - опции),
8,4’/10,4’ цветной LCD монитор, Интерфейсы CF на PCMCIA (512MB), ETHERNET. AICC, Manual Guide i - опции.
FANUC ALPFA Package.

MITSUBISHI M70 (Япония), 3 оси X,Y,Z (4-я непрерывная ось, 5-я дискретная ось - опции). Интерфейсы USB, ETHERNET.
Система приводов осей: Cервоусилители осей XYZ и AC серво моторы Fanuc / MITSUBISHI соответственно
Магазин инструмента (A.T.C.):
На 20 гнёзд, с манипулятором
На 16 гнёзд, без манипулятора (опция: на 24 c манипулятором)
Направляющие осей X, Y, Z Линейные качения

2 направляющих на оси Y

Ход по осям X, Y, Z, мм : 510 x 400 x 450 510 x 360 x 450 600 x 460 x 480 600 x 460 x 480 860 x 560 x 600 900 x 560 x 600 1020 x 560 x 600 1100 x 560 x 600
Размеры стола, мм: 600 x 360 (560 x 400)x2 700 x 450 (720 x 400)x2 910 x 560 1000 x 560 1100 x 560 1200 x 560
Т- пазы (шаг, ширина, кол-во): 100 x 18 x 3 100 x 14 x 5 125 x 18 x 3
-
100 x 18 x 5
Расст.от торца шпинделя до стола, мм 210 ~ 660 180 ~ 630 150 ~ 630 150 ~ 630 145 ~ 745
150 ~ 745
Расст.от оси шпинделя до колонны, мм
Максимальн. нагрузка на стол, кг: 250 200x2 600 200x2
800
1000
Мощность моторов осей X, Y, Z, кВт 1.6 x 1.6 x 3.0
Быстрый ход по X, Y, Z, м/мин: 0~48 / 0~48 / 0~48 0~48 / 0~48 / 0~48 0~48 / 0~48 / 0~32 0~36 / 0~36 / 0~30
0~36 / 0~36 / 0~24
Рабочая подача по X, Y, Z, мм/мин:
0~10000
Тип шпинделя:
BT-30
BT-40
Частота вращения шпинделя: 8000 (10000; 12000 об/мин - опция), AC инвертер. Бесступенчатая регулировка частоты вращения.
Мощность мотора шпинделя: 5.5 кВт непрерывно, 7.5кВт - 30мин 5.5 кВт непрерывно, 7.5кВт - 30мин (опция Fanuc: 11,5кВт непрерывно, 15 кВт - 30мин / 15кВт непрерывно, 18,5 кВт - 30мин)
Привод шпинделя: Высокомоментный зубчатый ремень (прямой привод шпинделя – опция)
Макс. Диаметр / Длина / Масса инструмента 65 / 200 мм / 3 кг 120 / 300 мм / 6 кг
Точность позиционир. / повторяемость: +/-5мкм на 300мм/+/-3мкм
Габариты, приблизительно, мм /
Занимаемая площадь
и высота, приблизительно, мм:

1720 x 1550 x 1860

1720 x 1550 x 1860

2710 x 1550 x 2397
(с гидростанцией и трансформатором)

2100 x 2026 x 2175

2100 x 2026 x 2175

3350 x 2426 x 2500
(с гидростанцией и трансформатором)
2784 x 2123

2923 x 3013
  2949 x 2123

3088 x 3013
3187 x 2235 x 2800

3300 x 2615 x 2800
Масса нетто станка, кг: 2800 4300 4000 5000 5800 6000 6300 6500
* - Производитель оставляет за собой право изменять спецификацию станков без предварительного уведомления

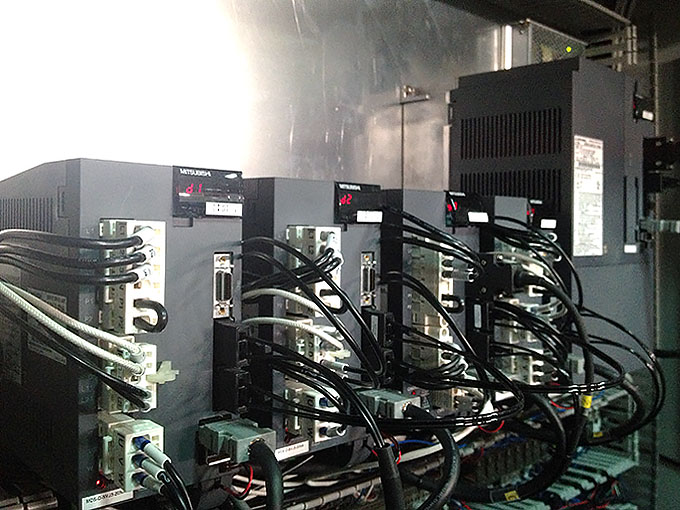

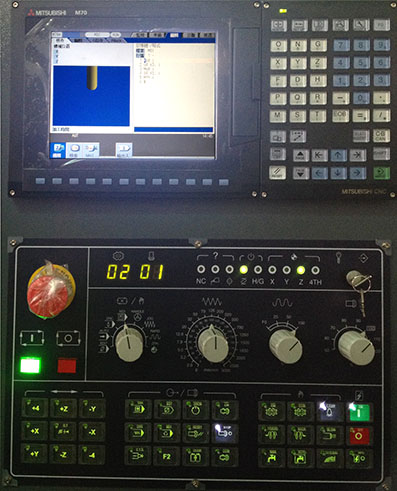

Mitsubishi-M70 на станках Young Tech

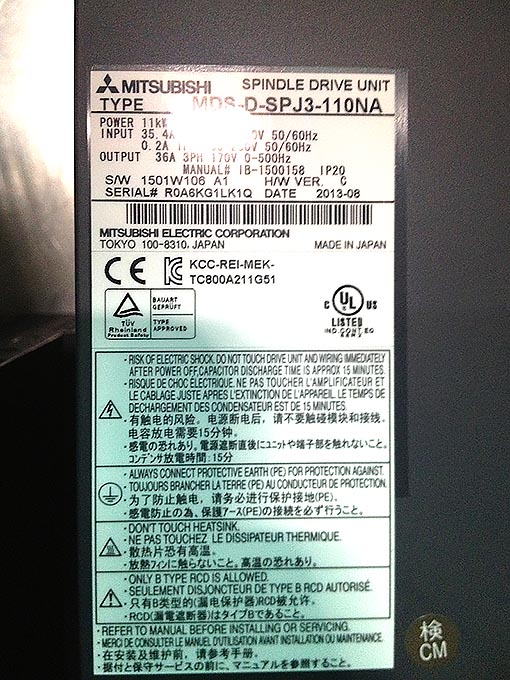

Mitsubishi-M70 инвертер шпинделя на обрабатывающих центрах Young Tech
Вниманию менеджеров по закупкам оборудования!
При заказе у нас станка с системой ЧПУ Mitsubishi - устанавливается система ЧПУ, изготовленная в Японии ( см. фотографии выше),
а НЕ какие-либо "совместимые" системы, как предлагают конкуренты!!!)



CТАНДАРТНЫЕ АКСЕССУАРЫ:
ОПЦИИ:
  • Система ЧПУ - на выбор:

    - FANUC 0i-MD, 8.4' LCD (пр-ва Японии, FANUC ALPFA Package)


    - FANUC 0i-MD, 10.4' LCD (пр-ва Японии, FANUC ALPFA Package)
    Fanuc-0iMD-10inch

    - MITSUBISHI M70 (пр-ва Японии)

    Mitsubishi-M70 на станках Young Tech

  • Магазин (с манипулятором) на 20 инструментов
  • Направляющие осей X, Y, Z – качения
  • Станина и все несущие элементы станка отлиты из мелкодисперсного эластичного сертифицированного чугуна Meehanite
  • Шариковые винтовые пары с двойными гайками на X, Y, Z, диаметр винтов 40мм
  • Тип привода шпинделя – зубчатый ремень
  • Шпиндель BT30 на модели YT-500L/500L-APC и BT40 на остальных моделях, 8000 об/мин. Мощность 5.5/7.5 кВт (11/15 кВт либо 15/18.5 кВт - опции, в зависимости от модели станка).
  • Жесткое нарезание резьбы
  • Функция выключения питания М30
  • Продувка шпинделя
  • Рабочая лампа
  • Индикатор и сигнал окончания цикла
  • Система автоматической смазки
  • DATA SERVER для хранения программ (опция)
  • CF, Ethernet и RS-232 интерфейсы
  • Брызгозащитное полное ограждение
  • Трансформатор 380B, 3 фазы.
  • Гидростанция для фиксации заготовок в системах гидравлической оснастки
  • Система охлаждения шпинделя масляная компресорная



  • Шпиндели BT 40 с частотой вращения 10000 / 12000 об/мин
  • Магазин на 16 инструментов (без манипулятора)
  • Магазин на 24 инструмента (с манипулятором):
  • Прокачка СОЖ через шпиндель (давление 5 бар либо 15 бар)
  • Система охлаждения шариковых винтов
  • Винтовой (шнековый) / цепной конвейер для стружки
  • Дополнительная система смыва СОЖ
  • Интерфейс для 4-ой оси
  • Система масляного тумана
  • Отделитель масла
  • Пистолет СОЖ
  • Система автоматического измерения длины и радиуса инструмента RENISHAW TS27R:


  • Система автоматического измерения размеров детали RENISHAW MP10 / MP700 / OMP40 / OMP60
  • Поворотный / наклонный стол с планшайбой диаметром 100 / 200 / 250 / 320 мм
  • Глобусный стол с планшайбой диаметром 125 / 200 мм:

  • Система подачи СОЖ через шпиндель с надежным соединением через вращающуюся муфту (5 bar / 15 bar):



КУЛЬТУРА ПРОИЗВОДСТВА НА ЗАВОДЕ ИЗГОТОВИТЕЛЕ СТАНКОВ YOUNG TECH НА ТАЙВАНЕ :

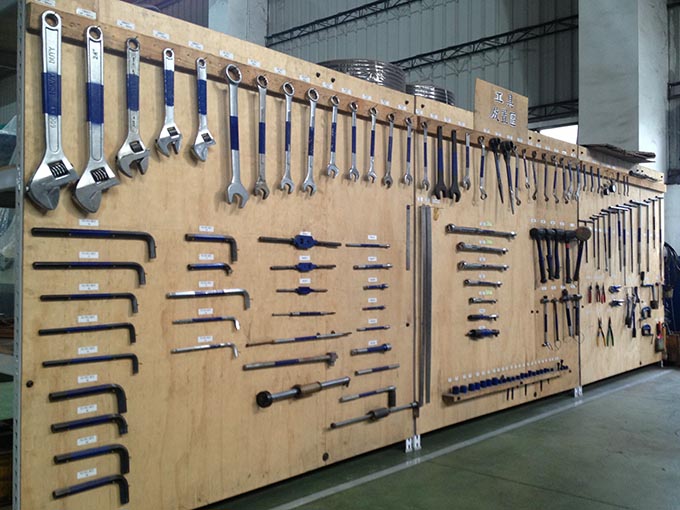

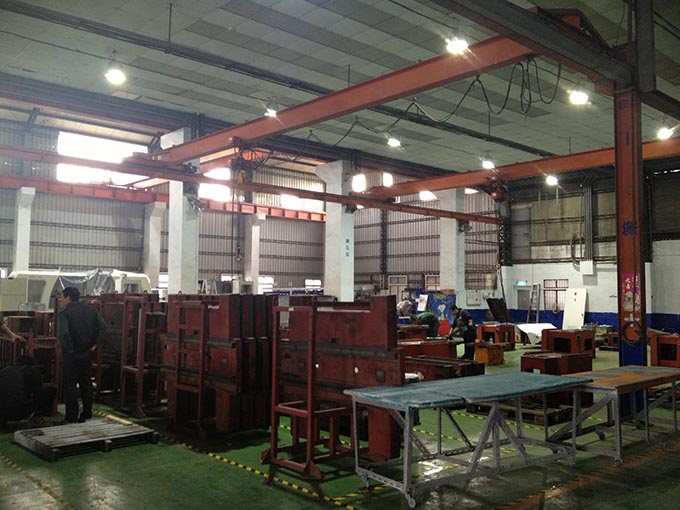

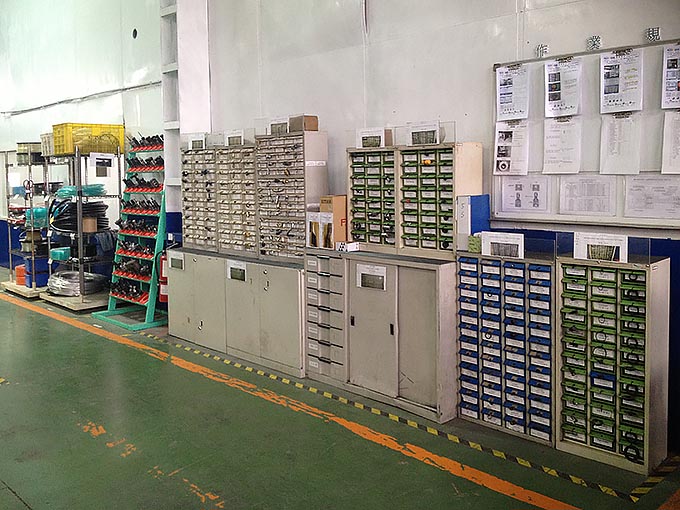

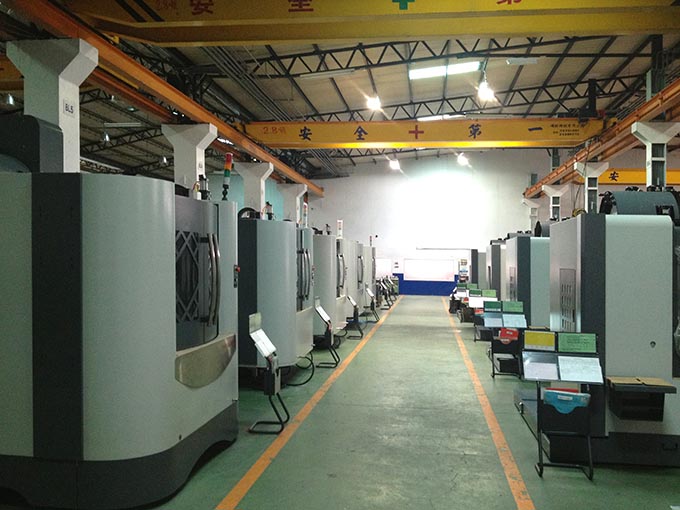

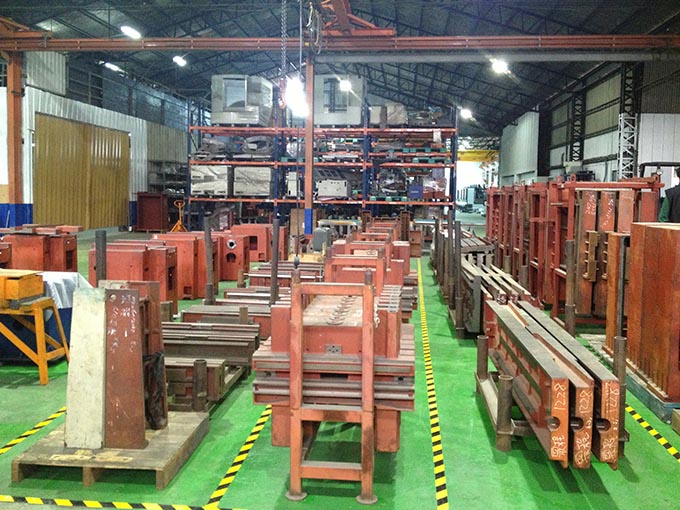

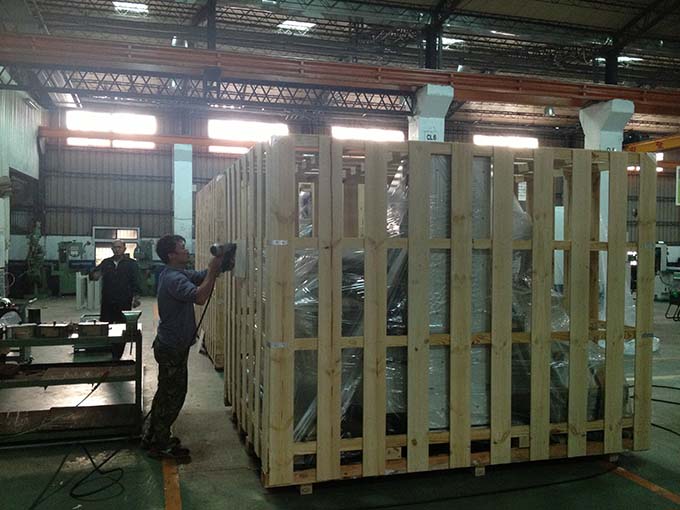

Культура производства Young Tech Тайвань 7 Культура производства Young Tech Тайвань 1
Культура производства Young Tech Тайвань 8 Культура производства Young Tech Тайвань 9
Культура производства Young Tech Тайвань 10 Культура производства Young Tech Тайвань 6

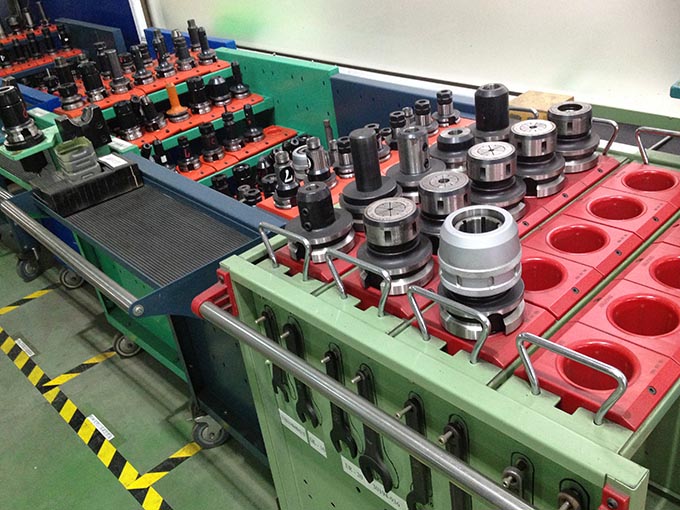

Культура производства Young Tech Тайвань 12 Культура производства Young Tech Тайвань 13

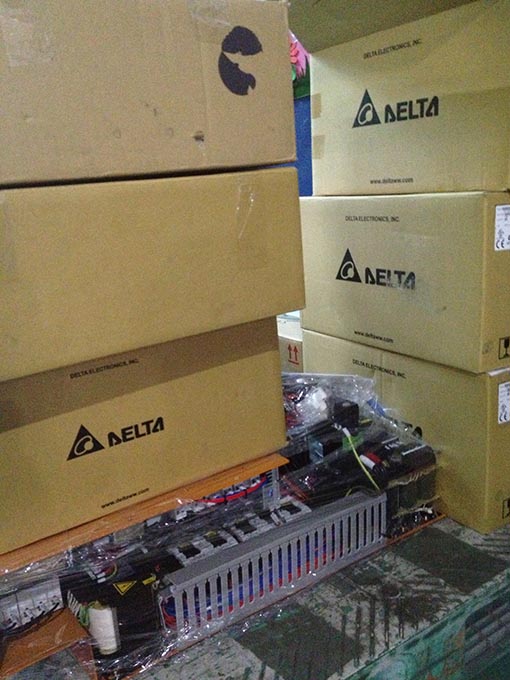

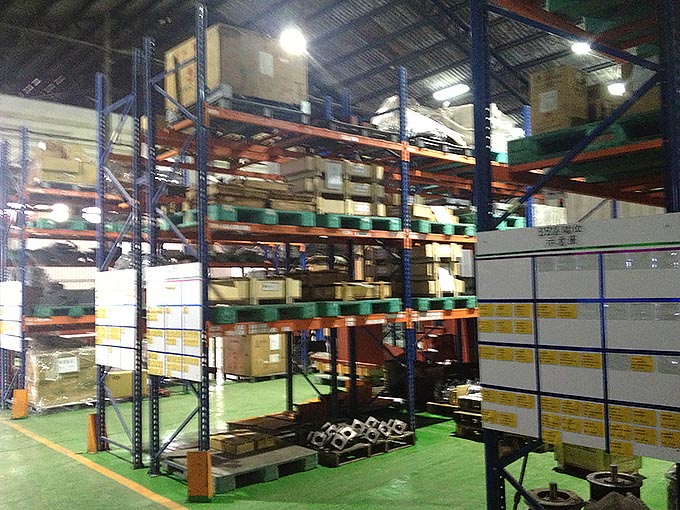

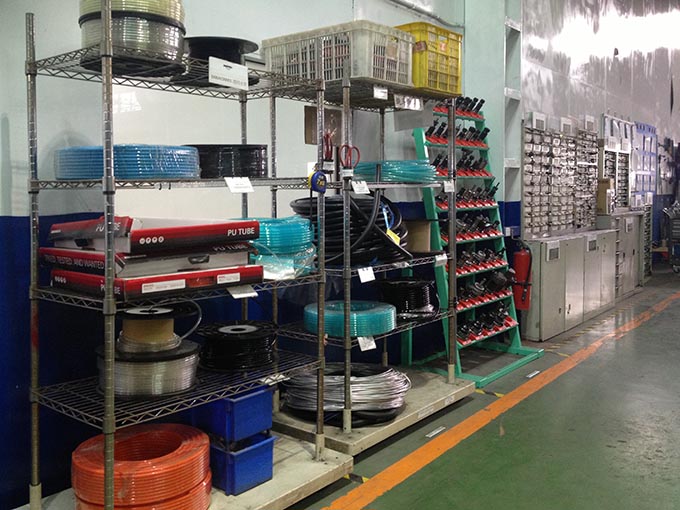

СКЛАД КОМПЛЕКТУЮЩИХ ДЛЯ ПРОИЗВОДСТВА СТАНКОВ НА ЗАВОДЕ-ИЗГОТОВИТЕЛЕ YOUNG TECH НА ТАЙВАНЕ:

Культура производства Young Tech Тайвань 11

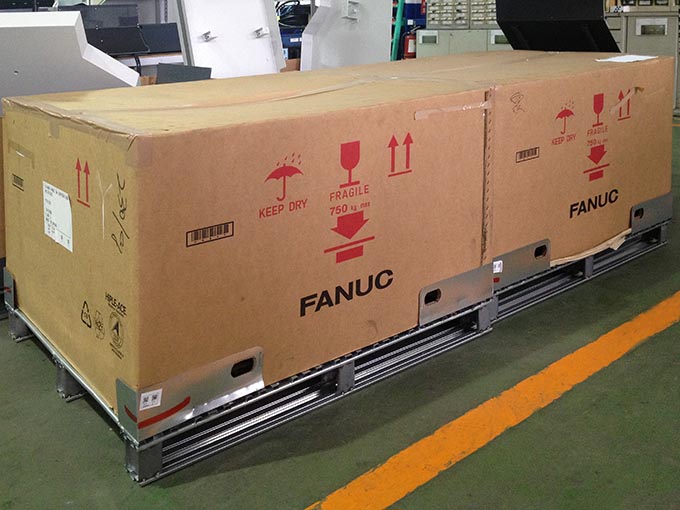

Культура производства Young Tech Тайвань 5

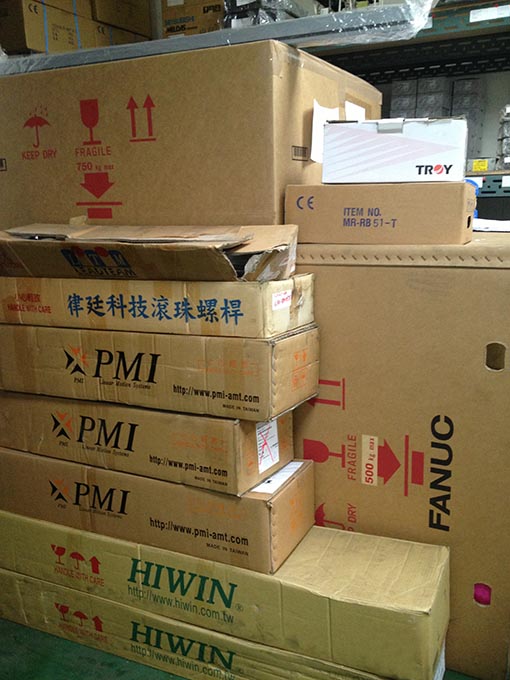

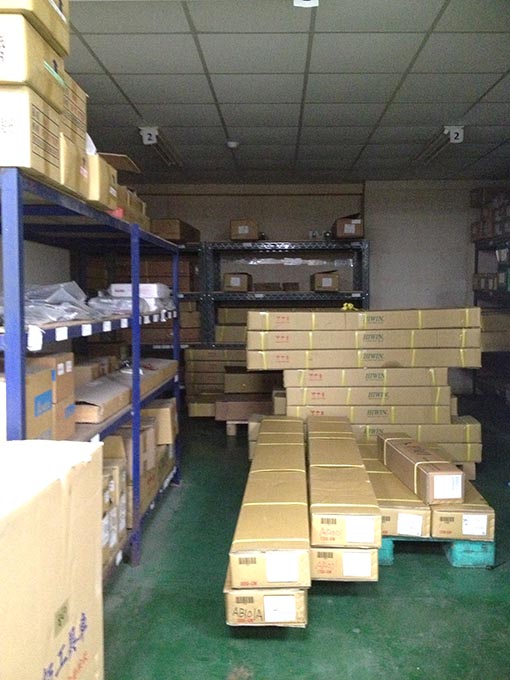

Культура производства Young Tech Тайвань 3   Культура производства Young Tech Тайвань 4   Культура производства Young Tech Тайвань 2
